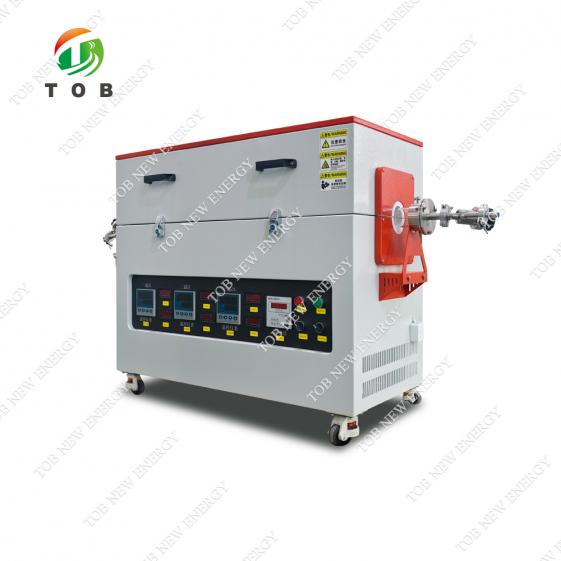

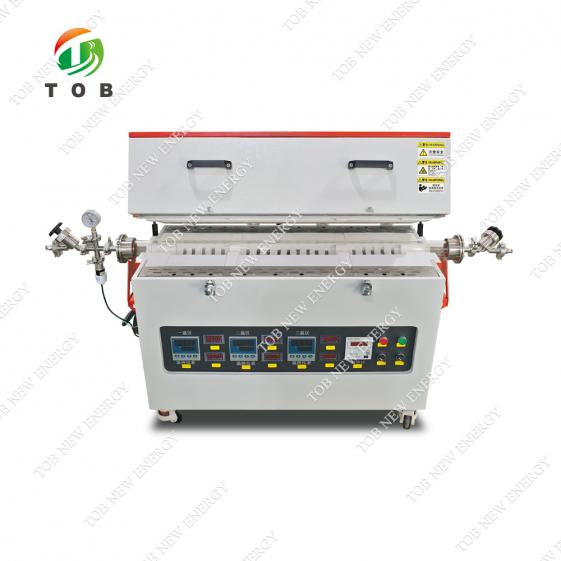

Forno tubular de três zonas a 1200 °C para materiais de baterias

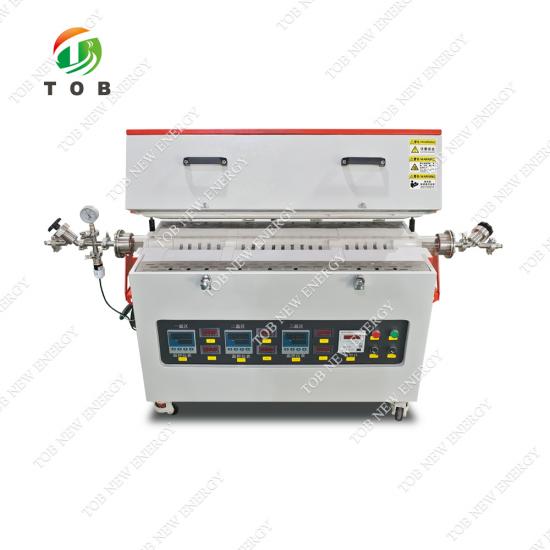

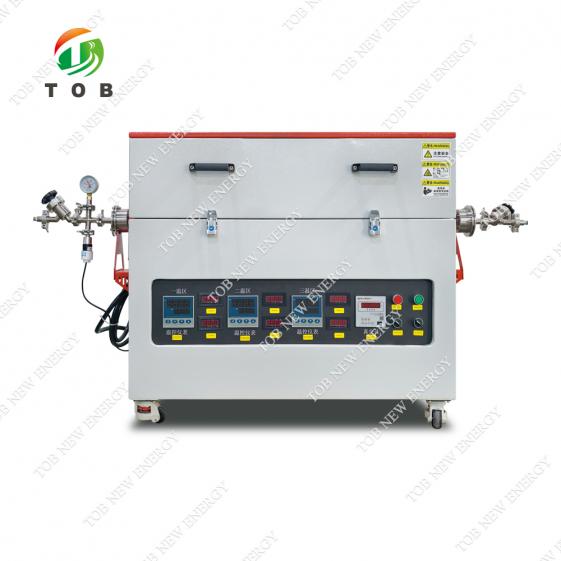

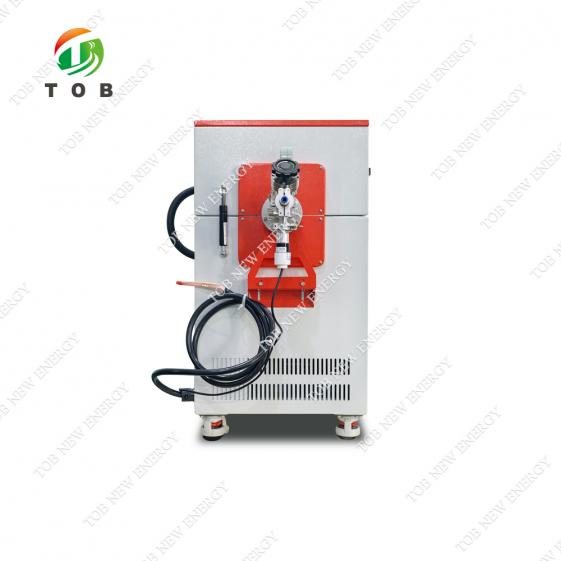

Forno tubular de três zonas TOB-G1200-60-III (1200℃) para síntese de materiais de bateria e processamento CVD

Visão geral do produto e aplicações ideais

Um forno tubular de três zonas é uma ferramenta de processamento térmico de precisão que divide uma longa câmara de aquecimento cilíndrica em três zonas de temperatura controladas independentemente. O TOB-G1200-60-III utiliza essa arquitetura para criar uma região de temperatura uniforme excepcionalmente longa — ≥ 450 mm — dentro de um tubo de quartzo de 60 mm de diâmetro, possibilitando o aquecimento de amostras maiores, múltiplas amostras pequenas ou processos contínuos sem o gradiente entre as extremidades quente e fria que frustra os usuários de fornos de zona única.

Na área de P&D de baterias, este forno é o equipamento principal para calcinação de pó de cátodo, carbonização de ânodo, síntese de eletrólito de estado sólido e deposição química de vapor (CVD) de revestimentos de eletrodos. O tubo de quartzo aceita oxigênio, nitrogênio, argônio e outros gases de processo sob pressão positiva ou vácuo aproximado (bomba opcional, 0,5 Pa), permitindo a realização de experimentos de oxidação, em atmosfera inerte ou com auxílio de vácuo no mesmo sistema. O controlador programável de 31 segmentos permite definir um perfil térmico completo — rampa, permanência, resfriamento — enquanto o forno gerencia cada zona de forma independente para acompanhar com precisão o ponto de ajuste. Ao abrir o forno após um experimento, o sistema de resfriamento por ar forçado de dupla camada mantém a temperatura da carcaça externa abaixo de 60 °C, e o isolamento de fibra de alumina de alta pureza já se pagou com a economia de energia.

Ideal para:

• Pesquisadores de materiais para baterias calcinando precursores de cátodo de LFP, NMC, LCO ou LMFP sob atmosferas controladas.
• Desenvolvedores de eletrólitos de estado sólido que sintetizam eletrólitos à base de LLZO, LATP ou sulfeto, os quais requerem rampas de temperatura precisas e longos períodos de permanência.
• Qualquer laboratório que realize o crescimento por CVD de revestimentos de carbono em partículas de ânodo ou camadas de eletrodo de filme fino.
• Equipes de garantia da qualidade que precisam reproduzir as condições de tratamento térmico em vários lotes de pó ou componentes pequenos.
• Laboratórios universitários que anteriormente enfrentavam dificuldades com fornos de zona única, que produziam qualidade inconsistente das amostras ao longo do tubo.

N Não tem certeza de qual atmosfera ou perfil de temperatura é o mais adequado para o material da sua bateria? Entre em contato com nossos engenheiros de processos térmicos — envie-nos seu precursor e a fase desejada, e nós recomendaremos uma receita inicial.

Onde este forno tubular se encaixa no processamento de materiais para baterias

O TOB-G1200-60-III situa-se na etapa de síntese do pó e tratamento térmico da produção de materiais para baterias — antes da mistura e revestimento da pasta do eletrodo. Para os materiais ativos do cátodo, os precursores de hidróxido ou carbonato metálico são misturados com uma fonte de lítio e calcinados neste forno a temperaturas entre 700 °C e 1000 °C sob fluxo de oxigênio ou ar seco. O design de três zonas garante que todo o recipiente com o pó seja submetido à mesma variação de temperatura, o que se traduz diretamente em tamanho de partícula uniforme, estequiometria de lítio consistente e desempenho eletroquímico repetível lote após lote.

De forma semelhante, para materiais de ânodo revestidos com carbono, o forno pode realizar a carbonização da camada de revestimento sob nitrogênio ou argônio. A capacidade de CVD entra em ação quando é necessário depositar uma camada de carbono ou cerâmica conforme sobre pó ou uma tira de eletrodo pré-formada.

Melhores práticas de otimização de processos (derivadas da síntese de materiais reais para baterias):

• Pré-teste de perfil: Antes de utilizar um lote completo do precursor caro, execute um perfil de 31 segmentos com um recipiente de amostra vazio e um termopar fictício dentro do tubo. Verifique se o centro do recipiente atinge o ponto de ajuste e se a taxa de resfriamento está de acordo com o esperado. A função de ajuste automático PID do controlador GP518P pode ser acionada durante este teste para otimizar o balanceamento de zonas.
• A direção do fluxo de gás é importante: Para calcinação de pó em barco, direcione o fluxo de gás da entrada de gás para a bomba de vácuo ou para o exaustor. Isso remove a umidade e o CO₂ liberados sem que se depositem novamente no pó a jusante. Uma vazão de 100–200 sccm geralmente é suficiente para um tubo de 60 mm; vazões maiores podem resfriar ligeiramente a zona central.
• Minimizar a contaminação: Antes de carregar os precursores de grau de bateria, pré-aqueça o tubo de quartzo vazio a 1100 °C por 2 horas sob oxigênio para queimar quaisquer resíduos orgânicos de ciclos anteriores. Sempre manuseie o tubo e os recipientes com luvas limpas e sem pó — traços de sódio provenientes do contato com a pele podem degradar permanentemente o desempenho do cátodo.
• Controle de resfriamento: O forno permite uma taxa de resfriamento controlada. Para materiais que requerem uma fase cristalográfica específica, programe um segmento de resfriamento lento (2–5 °C/min) na faixa de temperatura crítica, em vez de simplesmente desligar a energia e deixar o forno esfriar naturalmente. Isso é particularmente importante para cátodos de estrutura cristalina do tipo sal-gema ordenado e certos eletrólitos sólidos de óxido.

Como o sistema de três zonas funciona na prática

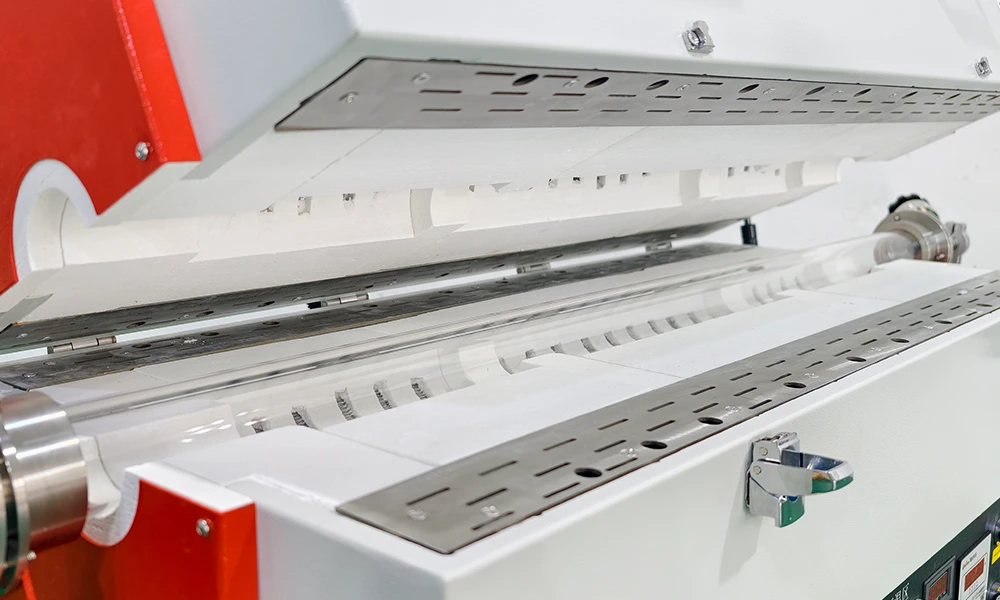

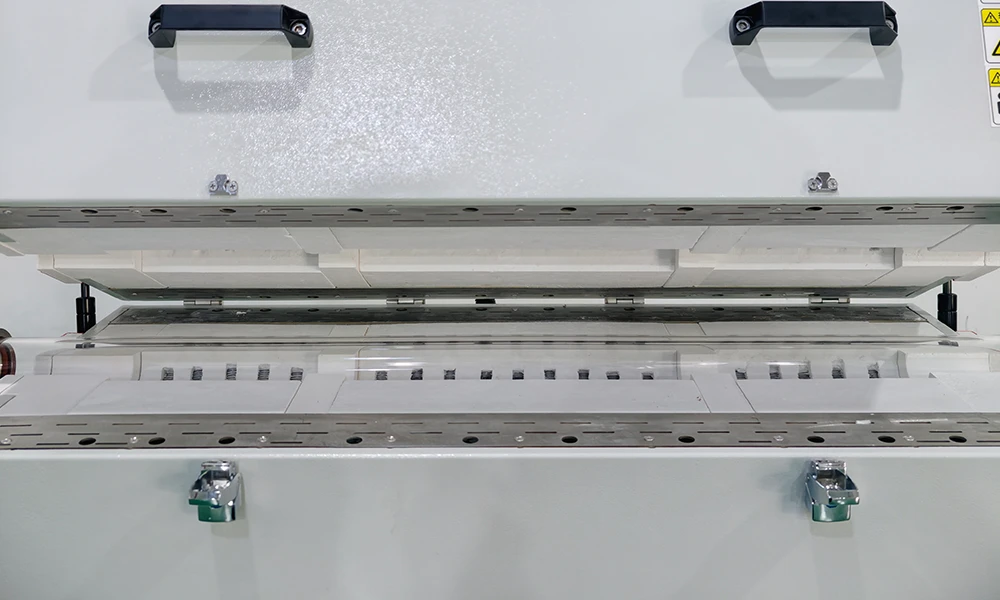

Os fornos tubulares convencionais com um único elemento de aquecimento inevitavelmente desenvolvem um perfil de temperatura que atinge o pico no meio e diminui em direção às extremidades. Isso limita a zona uniforme utilizável a uma fração do comprimento total aquecido. O TOB-G1200-60-III supera esse problema dividindo o comprimento aquecido de 750 mm em três zonas controladas independentemente, cada uma com sua própria bobina de aquecimento de liga Ni-Cr e termopar tipo K posicionado próximo à parede do tubo.

Um controlador multicanal Yudian GP518P regula cada zona usando módulos SCR (retificador controlado de silício) com disparo em ângulo de fase. Durante o aquecimento gradual, as duas zonas externas são normalmente acionadas com um pouco mais de intensidade para compensar a maior perda de calor nas extremidades. À medida que o forno se aproxima do ponto de ajuste, a função de autoajuste PID multigrupo integrada ajusta a potência de saída para todas as três zonas, a fim de suavizar o gradiente de temperatura. O resultado é uma zona uniforme e estável de pelo menos 450 mm — comprimento suficiente para um barco de alumina de tamanho normal contendo dezenas de gramas de precursor de cátodo, ou vários barcos menores colocados lado a lado para um estudo combinatório.

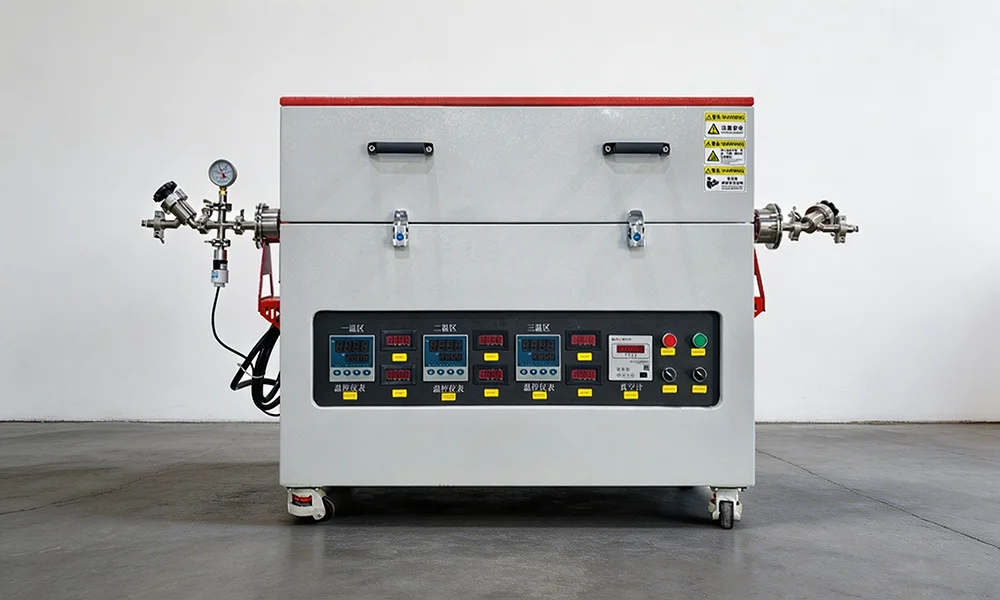

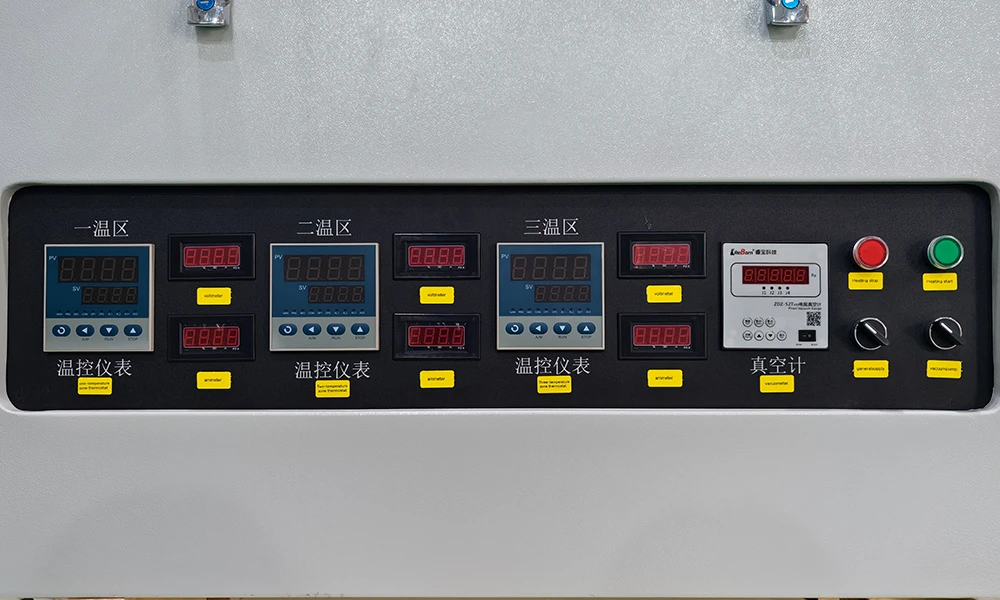

Do ponto de vista do operador, você define um programa no painel de toque ou no visor digital: 31 segmentos de taxa de variação de temperatura, temperatura alvo e tempo de permanência. O controlador então coordena automaticamente as três zonas para seguir esse perfil, exibindo tanto a temperatura definida quanto a temperatura medida em tempo real. O visor digital mostra uma precisão de ±1 °C, mas na prática a estabilidade real dentro da zona uniforme costuma ser ainda mais precisa.

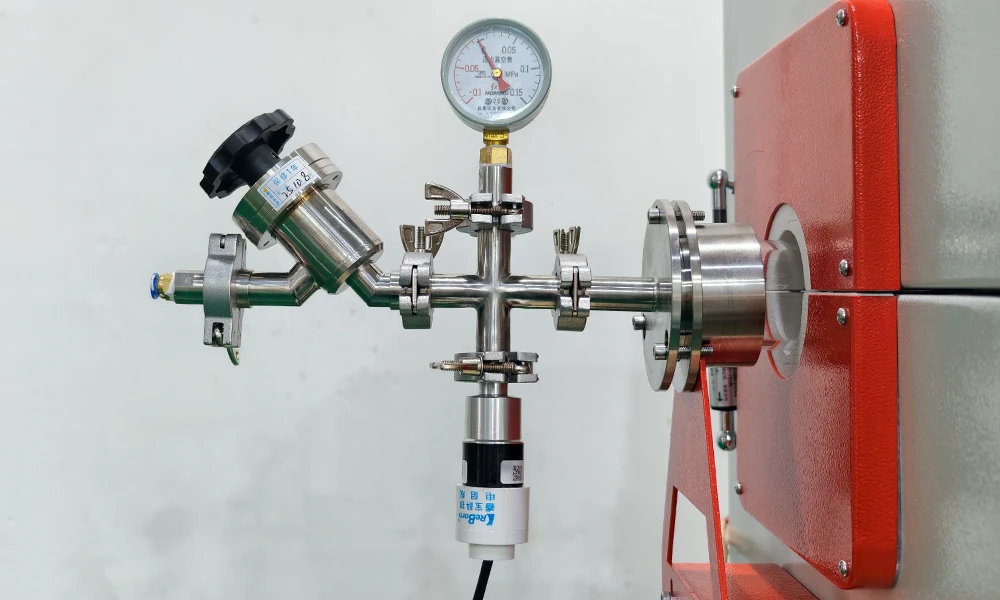

O sistema de atmosfera é simples, porém robusto. O gás entra por uma entrada com medidor de fluxo em uma das extremidades do flange, passa sobre a amostra e sai pelo flange oposto para a atmosfera ou para uma bomba de vácuo. As vedações do flange são mecânicas (anel O) e podem manter um vácuo aproximado de até 0,5 Pa quando a bomba de palhetas rotativas está conectada. Para experimentos que requerem gás inerte, mas não vácuo, basta purgar o tubo com o gás escolhido por 15 a 20 minutos antes do aquecimento e manter uma leve pressão positiva durante o experimento.

Principais vantagens de engenharia para a síntese de materiais de bateria

• 450 mm+ Unifor Zona m de três controladores independentes

Uma zona longa e verdadeiramente isotérmica é crucial ao aumentar a escala da síntese de pó de alguns gramas para dezenas de gramas em um único recipiente. O design de três zonas mantém ativamente a uniformidade da temperatura em toda a amostra, de modo que o material no centro do recipiente seja idêntico ao material nas bordas. Isso reduz a variabilidade entre lotes e elimina a necessidade de descartar pó da seção final devido à queima insuficiente ou excessiva.

• ±1℃ Controle de precisão com programabilidade de 31 segmentos

Perfis térmicos complexos — rampas lentas, múltiplas pausas e resfriamento controlado — são rotina na síntese avançada de cátodos. O controlador Yudian, com seus loops PID de 31 segmentos para medição de capacidade e autoajuste, permite reproduzir o histórico térmico exato em cada execução. A precisão de ±1 °C do visor garante que a temperatura real esteja de acordo com o programa, o que é especialmente importante próximo ao ponto de fusão de sais de lítio ou durante transições de fase.

• Alumínio totalmente em fibra Isolamento e resfriamento de dupla camada

O revestimento do forno utiliza placas de fibra de alumina de alta pureza, moldadas a vácuo, com 120 mm de espessura, e uma camada adicional de tinta de alumina resistente a altas temperaturas no interior da câmara. Essa combinação armazena muito pouco calor, de modo que o aquecimento da temperatura ambiente até 1200 °C leva cerca de 30 minutos (a 20 °C/min), e o resfriamento é igualmente rápido com o auxílio do ventilador embutido que circula o ar pela carcaça de dupla camada. A temperatura da superfície externa permanece abaixo de 60 °C, protegendo os operadores e os equipamentos eletrônicos próximos.

• Versátil em Compatibilidade com atmosfera e vácuo

Seja para fornecer oxigênio em fluxo para calcinação de LCO, nitrogênio para carbonização ou argônio para processamento de eletrólitos de sulfeto, o tubo de quartzo selado e os flanges herméticos oferecem suporte a todas essas necessidades. A bomba de palhetas rotativas opcional (0,5 Pa de pressão máxima) adiciona recozimento a vácuo e infiltração assistida por vácuo às capacidades do forno, tudo isso sem modificar o hardware principal.

• Construção robusta com elementos de aquecimento de longa duração.

Os elementos de aquecimento utilizam fio de liga de níquel-cromo, que oferece boa resistência à oxidação até 1200 °C e é muito mais tolerante a ciclos térmicos do que os elementos de dissiliceto de molibdênio. O design modular das zonas de aquecimento permite que, se um elemento de uma zona precisar ser substituído após anos de uso, a troca seja feita sem a necessidade de reconstruir todo o forno — uma característica de praticidade muito apreciada por laboratórios com grande volume de trabalho.

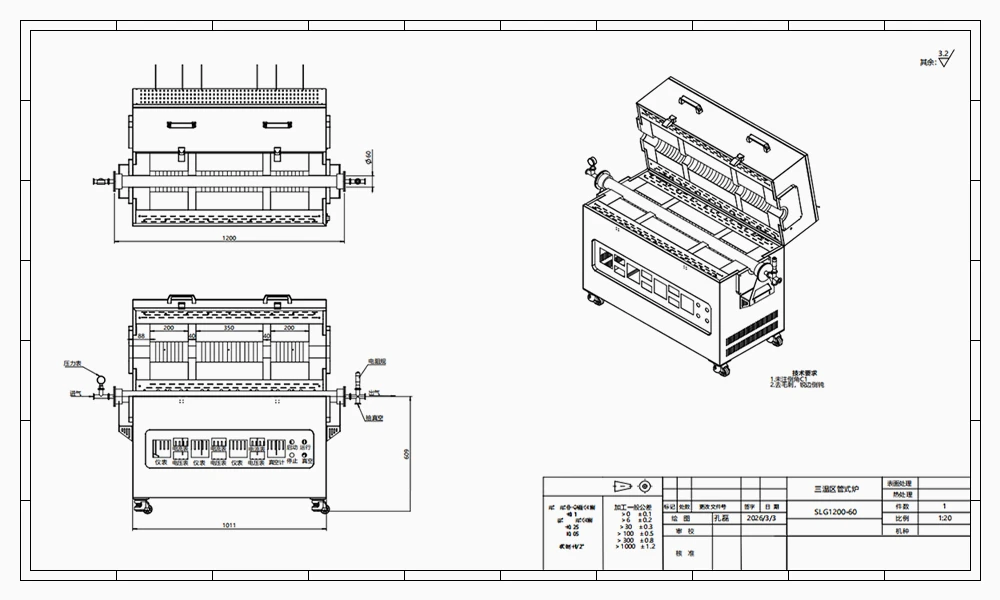

Especificações técnicas completas

Com m Sobre problemas de tratamento térmico e como o forno TOB os minimiza

A tabela abaixo aborda desafios reais encontrados na calcinação de materiais de baterias e explica como o design da TOB-G1200-60-III evita ou atenua cada problema.

Por que escolher o TOB-G1200-60-III em vez de um forno tubular genérico de zona única: uma comparação.

Por que os laboratórios de baterias estão atualizando para um forno de três zonas:

Se você já tentou calcinar 30 g de precursor de NMC em um forno de zona única e obteve um gradiente que resulta em 5 tonalidades diferentes de pó em um mesmo recipiente, você já entende o problema. O TOB-G1200-60-III foi projetado especificamente para eliminar esse gradiente. Combinado com o controlador programável e o isolamento de alta eficiência energética, ele transforma uma "simples etapa de aquecimento" em uma operação unitária precisa e reproduzível, que pode ser transferida de um pesquisador para outro sem um longo processo de requalificação.

Perguntas frequentes de engenharia — Operação do forno tubular de três zonas

P1: Como determino a vazão de gás correta para o meu processo?

Como regra geral, para um tubo de 60 mm de diâmetro, uma vazão entre 100 e 300 sccm garante uma renovação adequada da atmosfera sem causar perturbações significativas de temperatura. Se você precisar de um ambiente altamente inerte, recomenda-se uma vazão maior durante a purga inicial (15 a 20 minutos antes do aquecimento), reduzindo-a para 100 a 150 sccm durante a permanência. Use um controlador de fluxo de massa (não incluído) para uma regulação precisa.

Q2: Posso usar o forno para operação somente a vácuo, sem gás?

Sim, quando a bomba de palhetas rotativas opcional é conectada, você pode atingir cerca de 0,5 Pa no tubo. No entanto, lembre-se de que os anéis de vedação do flange e o tubo de quartzo não são projetados para alto vácuo; eles são para aplicações de vácuo aproximado, como secagem a vácuo ou impregnação assistida por vácuo. Para CVD de alto vácuo, você pode precisar de uma bomba turbo e vedações metálicas — entre em contato com a TOB para soluções personalizadas.

P3: Como posso evitar a perda de lítio dos materiais do cátodo durante a calcinação em alta temperatura?

O lítio pode volatilizar, principalmente acima de 800 °C em atmosferas oxidantes. Um método comum é usar um ligeiro excesso de fonte de lítio no precursor (tipicamente 3–5% a mais de Li) e cobrir o cadinho de alumina com uma tampa. A grande zona uniforme do TOB-G1200-60-III ajuda nesse processo, pois toda a amostra está à mesma temperatura, evitando assim a compensação excessiva com o aumento da temperatura nas bordas e a consequente liberação de mais lítio.

Q4: Qual é a vida útil típica dos elementos de aquecimento e posso substituí-los eu mesmo?

Elementos de liga Ni-Cr operados a ≤1100 ℃ podem durar vários anos em condições normais de ciclo. Caso apresentem defeito, o design modular de três zonas permite isolar a zona afetada e substituir apenas o conjunto de elementos correspondente. A TOB fornece instruções detalhadas e kits de elementos sobressalentes; um técnico geralmente consegue realizar a substituição em poucas horas, sem a necessidade de enviar o forno de volta à fábrica.

Produto relacionado
◉ TOB-K2-4-12TPD4 - Forno Tubular a Vácuo Este forno tubular de atmosfera a vácuo TOB-K2-4-12TPD4 de 1200 ℃ é amplamente utilizado em pesquisas científicas e na produção de pequenos lotes em empresas e instituições.
◉ TOB-GH1200-100 - Forno Tubular Rotativo Basculante de Alta Temperatura . O tubo deste forno rotativo pode girar 360 graus, uma extremidade do corpo do forno está equipada com uma dobradiça e a outra extremidade está equipada com uma haste de suporte de elevação, que pode ser inclinada em um grande ângulo para facilitar a descarga.

Precisa de uma receita de temperatura comprovada para o material da sua bateria? Entre em contato com a equipe de processos térmicos da TOB, informando o composto desejado, e forneceremos um programa recomendado, além da ficha técnica completa do forno para análise do seu laboratório.
