Marca:
TOB NEW ENERGYitem número.:
TOB-3013-2pedido (moq):
1Pagamento:
L/C,T/Torigem do produto:
Chinaporto de embarque:
xiamenTempo de espera:
30 daysespecificações
Contacte-nos para mais informaçõesSobre esta máquina de fabricação de eletrodos de bateria automática ( Soldagem de abas, fita adesiva, fita adesiva ).
Isso O equipamento é um equipamento de produção especial para a produção de baterias de íons de lítio .
1.Slitted .. O eletrodo de rolo é pendurado no eixo de desenrolamento do equipamento, após o controle de tensão, correção de desvio de descarga de material, o eletrodo sobrecarregado Roller é enviado para a soldadura da aba (Ultrasonic Soldagem) Parte para a soldagem da aba, tração à posição definida, pasta automática dois, após o dispositivo de sucção de poeira, mecanismo de tração, a peça única acabada do eletrodo, vento automático de todo o rolo
2.As A seleção do ponto de referência é usar o ponto de partida do revestimento no eletrodo como a linha divisória para o posicionamento, como o ponto de referência da guia soldadura; a processo intermediário do equipamento é a detecção de se A guia é soldada, a detecção de se A fita é afixada, etc.come Descobrimos que não há soldagem ou nenhuma fita adesiva, você pode empurrar manualmente o interruptor para devolver a tração do eletrodo, solda de reparação, subsídios. Eletrodo de rolo inteiro automaticamente Overwelds A guia superior, envia automaticamente o eletrodo, depois de adere a fita protetora no eletrodo e na guia e coleta automaticamente todo o rolo o eletrodo final.
item | requerimento | instruções | observação |
Tamanho do eletrodo | Espessura 90um-250um. Largura 40mm-130mm | Nenhuma ruga e borda ondulada através do rolo do eletrodo | . |
comprimento de eletrodo único. | 300 MM-2000 milímetros | . | . |
Largura da aba. | 3,4,5,6mm | . | . |
Largura de fita de proteção | 6-20 | largura ajustável | Um grupo de vara |
Comprimento da cola de vara | 40mm-80mm | . | . |
comprimento da tabulação | 30 Mm-80mm | . | . |
aba comprimento exposto. | 10 Mm-25mm | aba sacos de plástico. | . |
Precisão da posição da fita da guia | ± 0.5mm | . | . |
Posição de comprimento da fita de proteção da guia Precisão | ± 0,5 mm, dois Mecanismos de cola protetora | . | . |
Comprimento Erro de Soldagem de Tab | ± 0,5 mm, nenhuma deformação de deformação na guia, e as rebarbas finais são Cut≤0.01mm.Cutter eficaz Vida ≥1million vezes | . | . |
Erro de posição de soldagem da guia | ± 0.5mm, eficaz soldadura Área ≥80%, soldagem tensão≥15n, não Overwelding e solda virtual, vida eficaz da cabeça de solda e soldadura Assento ≥1Million vezes | . | Um grupo de instituições de solda |
Skewness de soldagem da guia | ± 2 ° | . | . |
função de vento | Precisão de alinhamento ± 1mm, com anti-explosão borda do mecanismo de rolamento | . | . |
Rapidez | 1 Soldagem de abas uma vez, a velocidade é sobre ≥20pcs / . min | dentro 1700mm | postar uma vez |
taxa de passe de produto | ≥97% | . | . |
taxa de utilização | ≥94% | . | . |
Padrão de solda ultra-sônica | China | Kepu | . |
SERVO CONTROL | delta | . | . |
Método de escovação de filme eletrodo | Quando rebobinando O rolo, é equipado com um dispositivo de coleta de pincel e pó e suga | . | . |

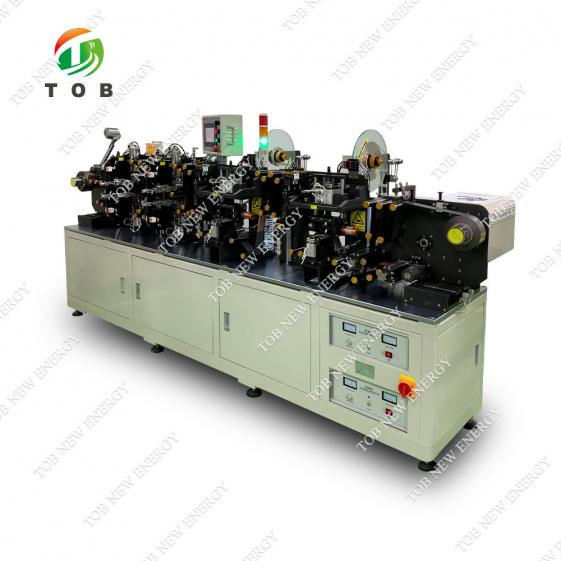

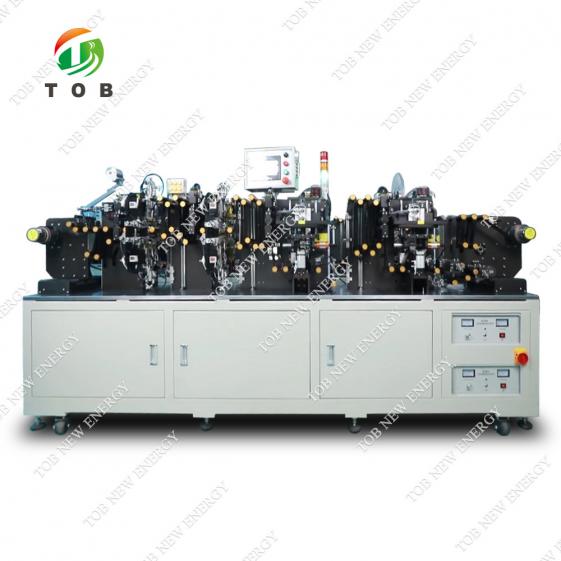

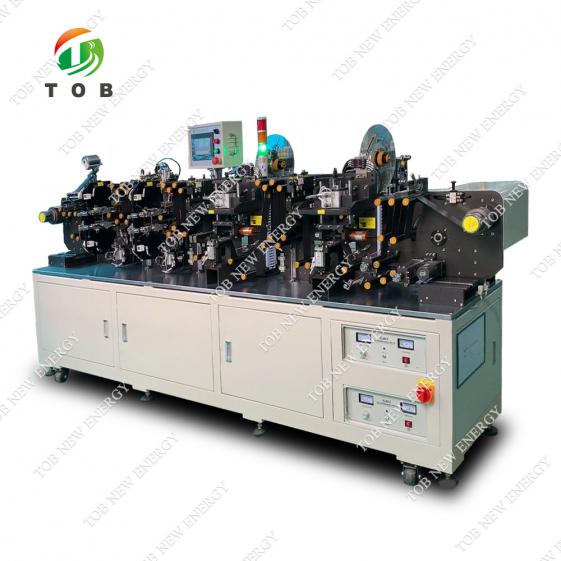

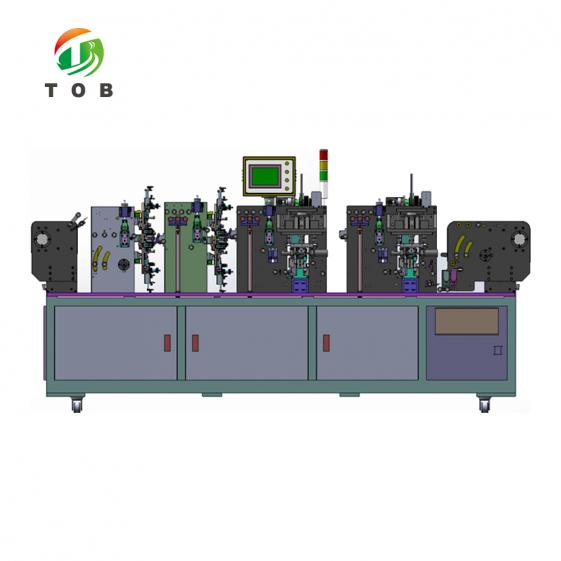

Exibição do produto
