Máquina de Solda de Aba de Bateria Ultrassônica de 4000W

Máquina de solda por pontos ultrassônica para abas de bateria de 4000W para folhas e abas multicamadas - TOB-USW-4000W

Visão geral do produto e aplicações ideais

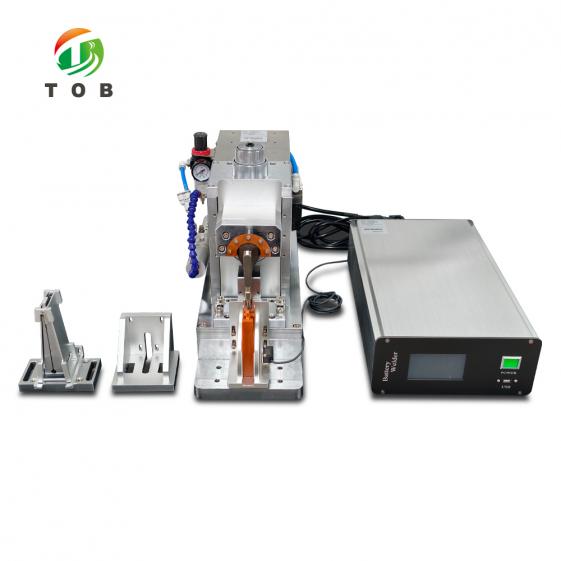

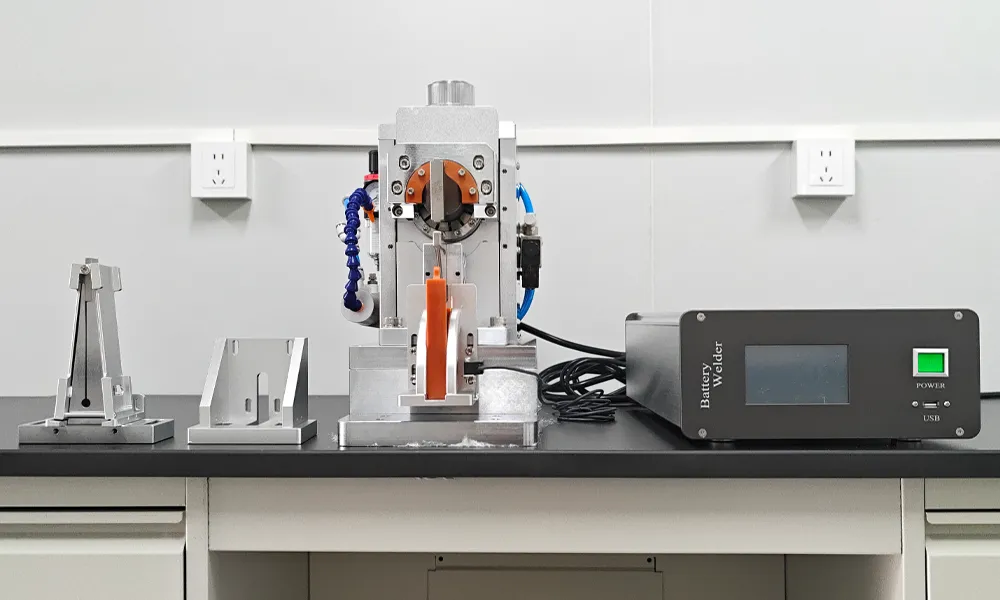

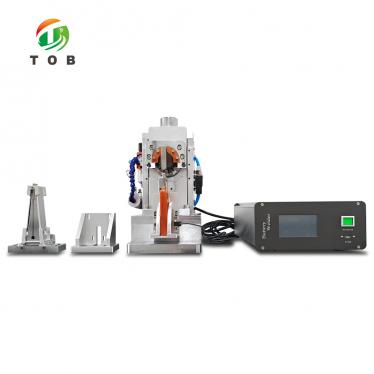

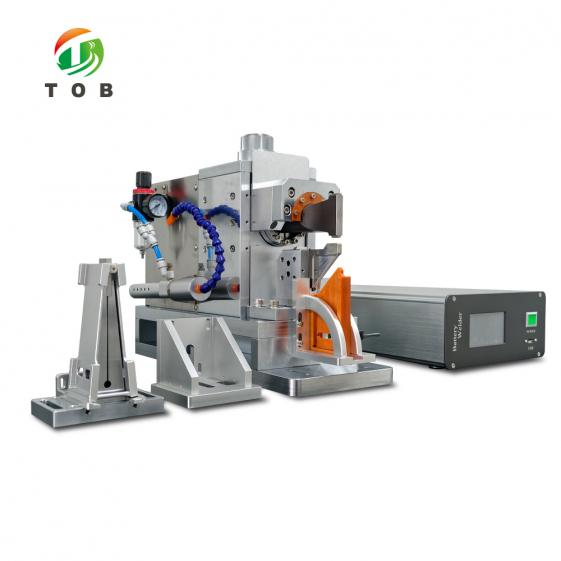

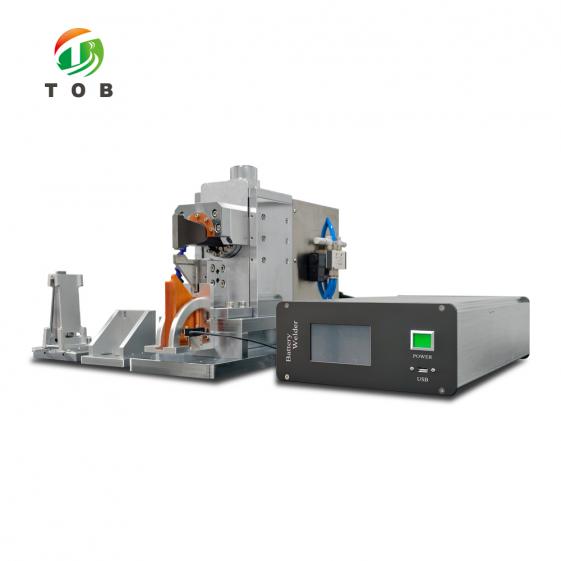

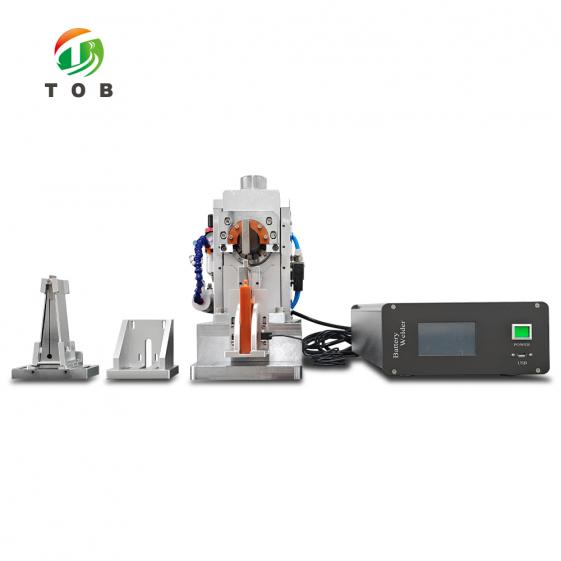

A TOB-USW-4000W é uma máquina de solda por pontos ultrassônica para abas de bateria de 4000 W. A máquina é usada para folhas multicamadas com soldagem de abas multicamadas com o processo de empilhamento, sendo adequada tanto para ânodo quanto para cátodo. Esta máquina de solda também é adequada para a soldagem do processo de PACK de bateria de lítio - portanto, uma plataforma cobre a soldagem de abas na montagem da célula e o trabalho de soldagem no estágio de PACK.

O sistema de soldagem é construído em torno de um circuito digital inteligente com um sistema de processamento central de CPU avançado. A frequência ultrassônica é de 20 kHz e a potência ultrassônica é de 4000 W; a potência tolerável do transdutor é de 4000 W de potência de pico. O tempo de soldagem é de até 0,2 s por vez, a pressão de soldagem é ajustável entre 0-1 MPa e o controle de tempo é ajustável entre 0-60 s. O modo de soldagem de abas é a soldagem empilhada, com uma capacidade de soldagem de abas > 0,4 mm, um comprimento de área de soldagem de 12 mm, uma largura de ponto de soldagem de 4 mm e pontos de soldagem do tipo tira de 4 x 12 mm.

A cabeça de soldagem é feita de aço rápido importado. A altura das juntas de solda é de 0,3 mm, o status de distribuição das juntas/padrões de solda é de malha/padrão reto, a altura entre a superfície de soldagem e a cabeça de soldagem é > 6 mm, o comprimento da cabeça de soldagem é ≥ 65 mm, 2 unidades de área de soldagem estão disponíveis para as cabeças de soldagem e a direção de instalação da cabeça de soldagem é longitudinal. A faixa de amplitude ajustável é de meio círculo de 3-10 µm, e a vida útil da cabeça de soldagem é ≥ 50.000 vezes.

O conjunto do transdutor é especificado para operação combinada: a diferença de frequência entre os transdutores é ≤ 400 Hz, a diferença de impedância entre os transdutores é ≤ 4 Ω, a diferença de capacitância entre os transdutores é ≤ 400 pF e a resistência de isolamento do transdutor em relação ao invólucro externo é ≥ 30 MΩ. O gerador ultrassônico usa rastreamento automático de frequência, com uma função de amplitude constante de uma fonte de alimentação chaveada - tensão constante e corrente constante (amplitude constante) - e amplitude ajustável continuamente.

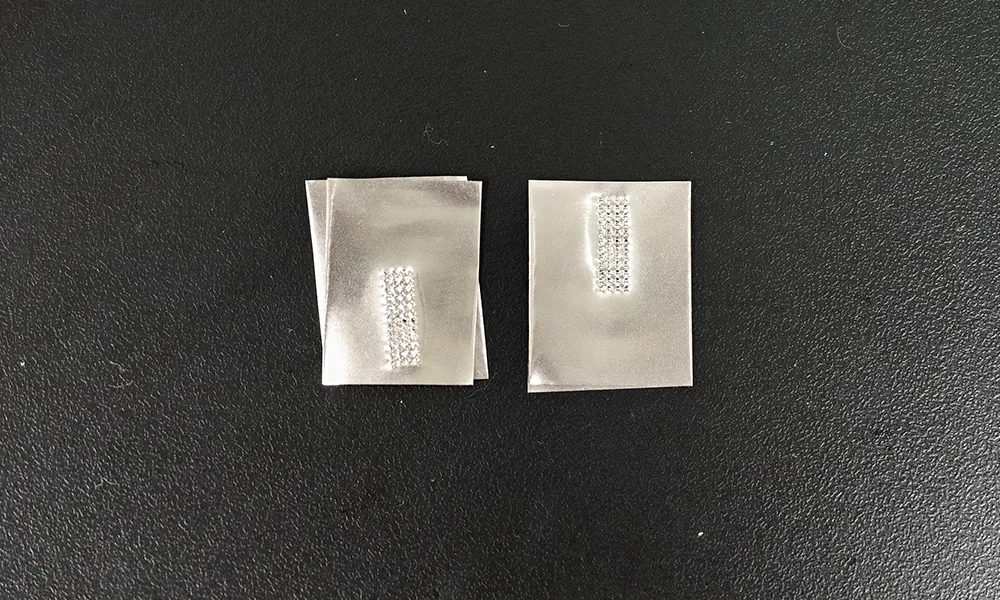

A qualidade da solda é definida pelo resultado da soldagem: sem soldagem virtual, sem penetração de solda, sem vazamento, soldagem firme, juntas de solda completas e claras, com danos que rasgam a folha com 80% de resíduo na ABA; a resistência à tração da solda é ≥ 4 N, e a taxa de aprovação do produto é ≥ 99,8% (desde que o material esteja qualificado). A vida útil do projeto do equipamento é de 8-10 anos, e o soldador é organizado como um conjunto dividido: o gerador mede 260 mm x 480 mm x 168 mm e pesa 15-20 kg; a cabeça da máquina mede 190 mm x 460 mm x 350 mm e pesa 30-35 kg; a máquina pesa cerca de 57 kg sem a mesa.

Ideal para:

• Processos de empilhamento de baterias que soldam folhas multicamadas a abas multicamadas - a máquina é adequada tanto para ânodo quanto para cátodo.
• Áreas de montagem de células e PACK que precisam de uma plataforma de soldagem: a máquina também é adequada para a soldagem do processo de PACK de bateria de lítio.
• Tarefas de soldagem de abas com capacidade > 0,4 mm - comprimento da área de soldagem de 12 mm, largura do ponto de soldagem de 4 mm e pontos de soldagem do tipo tira de 4 x 12 mm, no modo de soldagem empilhada.
• Cronogramas de soldagem que exigem um tempo de soldagem de até 0,2 s, uma pressão ajustável entre 0-1 MPa e um controle de tempo ajustável entre 0-60 s.
• Linhas de produção que especificam metas de qualidade de solda: resistência à tração da solda ≥ 4 N e taxa de aprovação do produto ≥ 99,8% (desde que o material esteja qualificado).

Precisa confirmar se a configuração de 4000 W / 20 kHz e a capacidade de soldagem de abas empilhadas correspondem à sua pilha de abas e ao processo de PACK? Entre em contato com nossos engenheiros com a construção da sua folha e aba, área de soldagem e metas de qualidade.

Princípio de funcionamento e componentes do equipamento

A soldagem ultrassônica de metal une as folhas de metal na interface da solda, em vez de derreter o material a granel. O transdutor transforma o sinal de oscilação de alta potência de frequência supersônica em energia mecânica de frequência correspondente e a aplica à interface da folha de metal que precisa ser fundida, de modo que a folha de metal seja aquecida instantaneamente e, então, as partículas na rede metálica sejam iniciadas, para que as moléculas na folha de metal sejam fundidas através de penetração mútua.

No processo de empilhamento, as folhas da célula são empilhadas em várias camadas e devem ser unidas às abas multicamadas; a TOB-USW-4000W realiza essa soldagem de folha multicamadas com aba multicamadas, tanto para ânodo quanto para cátodo. A mesma máquina também é adequada para a soldagem do processo de PACK de bateria de lítio - portanto, o soldador atende tanto ao estágio de montagem da célula quanto ao estágio de PACK.

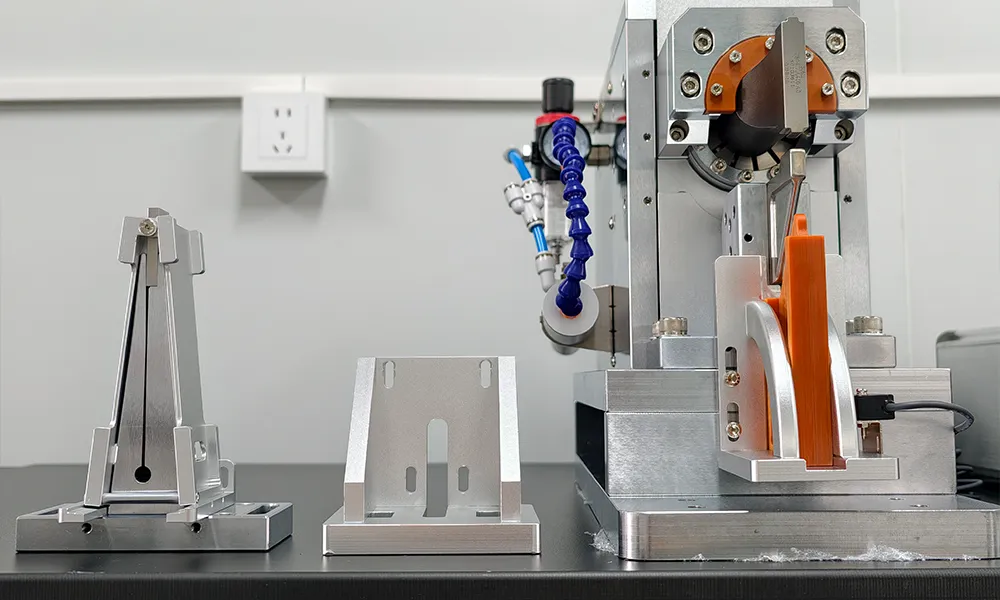

A máquina de solda de metal é composta principalmente pelo gerador ultrassônico, transdutor, molde, peças pneumáticas, estrutura e assim por diante. O gerador aciona o transdutor com rastreamento automático de frequência; as peças pneumáticas aplicam a pressão de soldagem, ajustável entre 0-1 MPa; e a cabeça de soldagem - instalada longitudinalmente, com uma faixa de amplitude ajustável de meio círculo de 3-10 µm - pressiona a pilha de abas por um tempo de soldagem de até 0,2 s por vez.

Principais características de engenharia da TOB-USW-4000W

1. Plataforma de soldagem ultrassônica de 4000 W / 20 kHz:A máquina funciona a uma frequência ultrassônica de 20 kHz com uma potência ultrassônica de 4000 W; a potência tolerável do transdutor é de 4000 W de potência de pico.
2. Soldagem de abas de folha multicamadas no processo de empilhamento:A máquina é usada para folhas multicamadas com soldagem de abas multicamadas com o processo de empilhamento, e é adequada tanto para ânodo quanto para cátodo - cobrindo ambos os lados da célula na mesma plataforma de soldagem.
3. Capacidade de soldagem de abas empilhadas acima de 0,4 mm:O modo de soldagem de abas é a soldagem empilhada, com uma capacidade de soldagem de abas > 0,4 mm, um comprimento de área de soldagem de 12 mm, uma largura de ponto de soldagem de 4 mm e pontos de soldagem do tipo tira de 4 x 12 mm.
4. Tempo de soldagem de até 0,2 s com pressão e tempo ajustáveis:O tempo de soldagem é de até 0,2 s por vez; a pressão é ajustável entre 0-1 MPa e o controle de tempo é ajustável entre 0-60 s, para que o cronograma de soldagem possa ser ajustado à pilha de abas na produção.

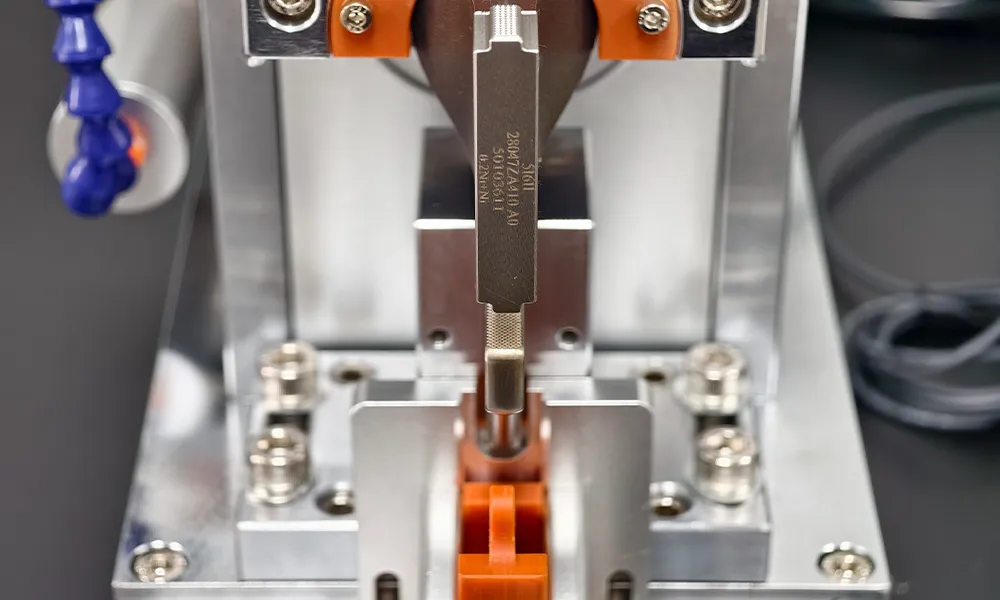

5. Cabeça de soldagem de aço rápido importado:A cabeça de soldagem é feita de aço rápido importado, com uma altura de juntas de solda de 0,3 mm e uma distribuição de padrão de malha/reto; a altura entre a superfície de soldagem e a cabeça de soldagem é > 6 mm, o comprimento da cabeça é ≥ 65 mm, 2 unidades de área de soldagem estão disponíveis e a cabeça é instalada longitudinalmente. A vida útil da cabeça de soldagem é ≥ 50.000 vezes, e a faixa de amplitude ajustável é de meio círculo de 3-10 µm.
6. Conjunto de transdutor combinado com controle de consistência:O conjunto do transdutor é especificado com uma diferença de frequência ≤ 400 Hz, uma diferença de impedância ≤ 4 Ω, uma diferença de capacitância ≤ 400 pF e uma resistência de isolamento do transdutor em relação ao invólucro externo ≥ 30 MΩ - tolerâncias que mantêm as cabeças de soldagem combinadas quando os transdutores são substituídos.
7. Gerador digital inteligente com rastreamento automático de frequência:O gerador ultrassônico usa rastreamento automático de frequência; a função de amplitude constante é fornecida por uma fonte de alimentação chaveada - tensão constante e corrente constante (amplitude constante) - e a amplitude é ajustável continuamente. A tecnologia de circuito é um circuito digital inteligente com um sistema de processamento central de CPU avançado.
8. Qualidade da solda definida por aparência, resistência e taxa de aprovação:As soldas aceitas não apresentam soldagem virtual, penetração de solda ou vazamento, sendo soldagens firmes, com juntas de solda completas e claras, com danos que rasgam a folha com 80% de resíduo na ABA. A resistência à tração da solda é ≥ 4 N, e a taxa de aprovação do produto é ≥ 99,8% (desde que o material esteja qualificado).
9. Também adequado para soldagem de processo de PACK de bateria:Além da soldagem de abas de células, a máquina é adequada para a soldagem do processo de PACK de bateria de lítio - uma plataforma de soldagem para a montagem da célula e a soldagem do processo de PACK.
10. Formato dividido e longa vida útil do projeto:O gerador mede 260 mm x 480 mm x 168 mm e pesa 15-20 kg; a cabeça da máquina mede 190 mm x 460 mm x 350 mm e pesa 30-35 kg; a máquina pesa cerca de 57 kg sem a mesa. A vida útil do projeto do equipamento é de 8-10 anos.

Especificações Técnicas Completas

1. Material do Substrato

2. Célula de Bateria

3. Soldagem de Abas

4. Padrão da Cabeça de Soldagem

5. Transdutor

6. Gerador ultrassônico

7. Resultado da soldagem

8. Vida útil do projeto do equipamento

9. Índice de desempenho do equipamento

10. Tamanho do Equipamento (Para Referência)

Características Funcionais do Equipamento

• Circuito digital inteligente, sistema de processamento central com CPU avançada.
• Com modo de energia, modo de potência e modo de tempo - múltiplos modos de controle inteligente.
• Rastreamento automático de frequência ultrassônica.
• Energia, tempo e potência com uma variedade de funções de alarme de qualidade de limite superior e inferior.

Recomendações Práticas de Operação

• Confirme a aplicação da solda antes da configuração: a máquina lida com folhas multicamadas com soldagem de abas multicamadas com o processo de empilhamento, tanto para ânodo quanto para cátodo, e também é adequada para soldagem de processo PACK de bateria de lítio.
• Prepare os suprimentos: a máquina funciona em 220 V / 50 Hz, e a configuração de soldagem usa uma pressão de ar de 2-5 kg, conforme listado no índice de desempenho do equipamento.
• Defina o cronograma de solda: pressão ajustável dentro de 0-1 MPa e controle de tempo ajustável dentro de 0-60 s; o tempo de soldagem é de até 0,2 s por vez.
• Combine a cabeça de soldagem: cabeça de aço de alta velocidade importada com uma altura de juntas de solda de 0,3 mm e padrão de malha/reto; a altura entre a superfície de soldagem e a cabeça de soldagem é > 6 mm, o comprimento da cabeça é ≥ 65 mm e 2 unidades de área de soldagem estão disponíveis para as cabeças de soldagem.
• Ajuste a amplitude: a faixa de amplitude ajustável é de meio círculo de 3-10 µm; mantenha a configuração dentro da faixa e verifique a solda em uma amostra antes da produção.
• Mantenha os conjuntos de transdutores combinados: quando os transdutores forem substituídos, respeite as janelas de tolerância - diferença de frequência ≤ 400 Hz, diferença de impedância ≤ 4 Ω, diferença de capacitância ≤ 400 pF e resistência de isolamento do transdutor para a carcaça externa ≥ 30 MΩ.
• Use as funções de controle de qualidade do gerador: modo de energia, modo de potência, modo de tempo, rastreamento automático de frequência e os alarmes de limite superior e inferior de controle de qualidade.
• Verifique os resultados da solda em relação aos critérios de aceitação: aparência (sem soldagem virtual, sem penetração de solda, sem vazamento, soldagem firme, juntas de solda completas e claras, com danos rasgando a folha com 80% de resíduo na ABA), resistência à tração da solda ≥ 4 N e taxa de aprovação do produto ≥ 99,8% (desde que o material esteja qualificado).
• Planeje a instalação: o gerador mede 260 mm x 480 mm x 168 mm e pesa 15-20 kg; a cabeça da máquina mede 190 mm x 460 mm x 350 mm e pesa 30-35 kg; a máquina pesa cerca de 57 kg sem a mesa. A vida útil do projeto do equipamento é de 8-10 anos.

Perguntas Frequentes de Engenharia

P1: Para que serve o TOB-USW-4000W?

A máquina é usada para folhas multicamadas com soldagem de abas multicamadas com o processo de empilhamento, e é adequada tanto para ânodo quanto para cátodo. A máquina de solda também é adequada para soldagem de processo PACK de bateria de lítio.

P2: Quais são os principais números de desempenho da máquina?

A frequência ultrassônica é de 20 kHz, a potência ultrassônica é de 4000 W e a pressão do ar é de 2-5 kg. O tempo de soldagem é de até 0,2 s, a voltagem é de 220 V / 50 Hz e o peso é de cerca de 57 kg, sem a mesa.

P3: Qual capacidade de soldagem de abas a máquina oferece?

O modo de soldagem de abas é soldagem empilhada, com uma capacidade de soldagem de abas > 0,4 mm. O comprimento da área de soldagem é de 12 mm, a largura do ponto de soldagem é de 4 mm e o número de pontos de soldagem é do tipo tira de 4 x 12 mm. O tempo de soldagem é de até 0,2 s por vez; a pressão é ajustável dentro de 0-1 MPa e o controle de tempo é ajustável dentro de 0-60 s.

P4: Qual cabeça de soldagem a máquina usa?

O material da cabeça de soldagem é aço de alta velocidade importado. A altura das juntas de solda é de 0,3 mm, o status de distribuição das juntas de solda/padrões é padrão de malha/reto, a altura entre a superfície de soldagem e a cabeça de soldagem é > 6 mm, o comprimento da cabeça de soldagem é ≥ 65 mm e 2 unidades de área de soldagem estão disponíveis para as cabeças de soldagem. A direção de instalação da cabeça de soldagem é longitudinal, a faixa de amplitude ajustável é de meio círculo de 3-10 µm e a vida útil da cabeça de soldagem é ≥ 50.000 vezes.

P5: Quais são as especificações do transdutor?

A diferença de frequência entre os transdutores é ≤ 400 Hz, a diferença de impedância entre os transdutores é ≤ 4 Ω e a diferença de capacitância entre os transdutores é ≤ 400 pF. A resistência de isolamento do transdutor para a carcaça externa é ≥ 30 MΩ, e a potência tolerável é de Potência de Pico de 4000 W.

P6: Quais funções do gerador são fornecidas?

O modo de controle de frequência é rastreamento automático de frequência. A função de amplitude constante é fornecida por uma fonte de alimentação comutada - tensão constante e corrente constante (amplitude constante) - e a amplitude é ajustável continuamente. A tecnologia do circuito é um circuito digital inteligente com um sistema de processamento central com CPU avançada, com modo de energia, modo de potência, modo de tempo, rastreamento automático de frequência e funções de alarme de limite superior e inferior de controle de qualidade.

P7: Quais são os requisitos de resultado da soldagem?

Aparência: sem soldagem virtual, sem penetração de solda, sem vazamento, soldagem firme, juntas de solda completas e claras, com danos rasgando a folha com 80% de resíduo na ABA. A resistência à tração da solda é ≥ 4 N e a taxa de aprovação do produto é ≥ 99,8% (desde que o material esteja qualificado).

P8: Qual é a vida útil do projeto do equipamento?

A vida útil do projeto do equipamento é de 8-10 anos.

P9: Como funciona a soldagem por ultrassom e quais são os componentes do equipamento?

O transdutor transforma o sinal de oscilação de alta potência de frequência supersônica em energia mecânica de frequência correspondente e a aplica à interface da folha de metal que precisa ser fundida, de modo que a folha de metal seja aquecida instantaneamente e, em seguida, as partículas na rede metálica sejam iniciadas, para que as moléculas na folha de metal sejam fundidas através de penetração mútua. A máquina de solda de metal é composta principalmente pelo gerador ultrassônico, transdutor, molde, peças pneumáticas, estrutura e assim por diante.

P10: Quais são os tamanhos e pesos do equipamento?

O tamanho do gerador é 260 mm x 480 mm x 168 mm (L x C x A) e seu peso é de 15-20 kg; o tamanho do cabeçote da máquina é 190 mm x 460 mm x 350 mm (C x L x A) e seu peso é de 30-35 kg. A máquina pesa cerca de 57 kg, sem a mesa.

Pronto para adicionar a soldagem por pontos de abas de bateria por ultrassom à sua linha? Solicite uma cotação para a TOB-USW-4000W com a construção da sua aba, materiais da folha e área de soldagem. Nossos engenheiros podem aconselhar sobre a configuração do transdutor e do cabeçote de soldagem, as configurações de amplitude, pressão e tempo, e a integração da máquina de solda em seu processo de empilhamento ou PACK.
