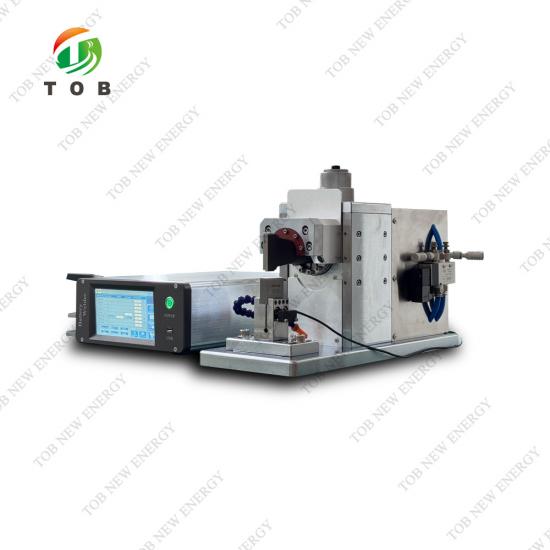

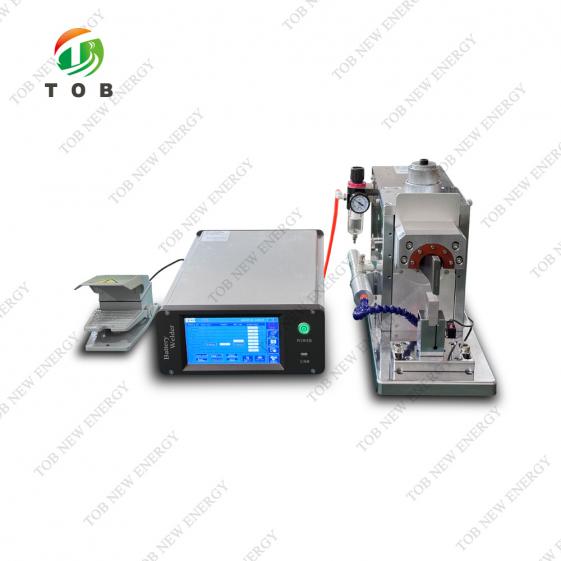

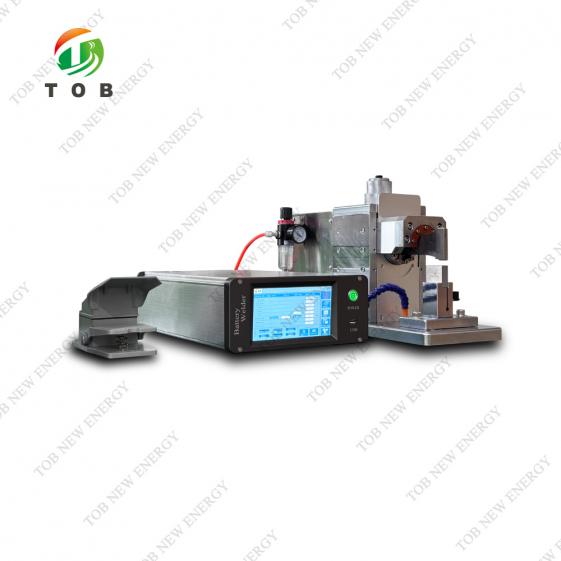

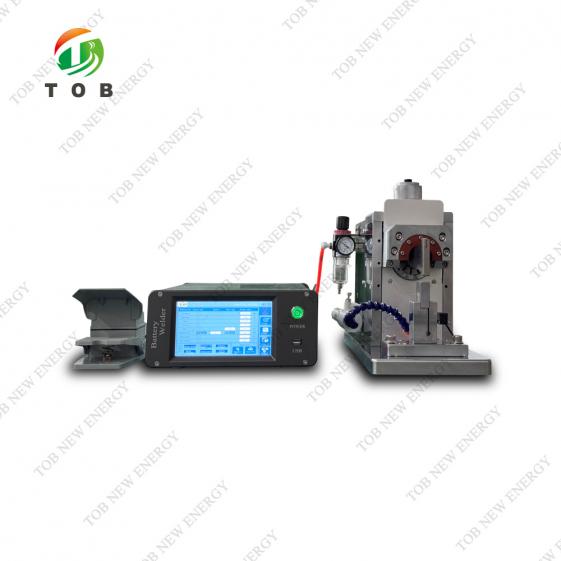

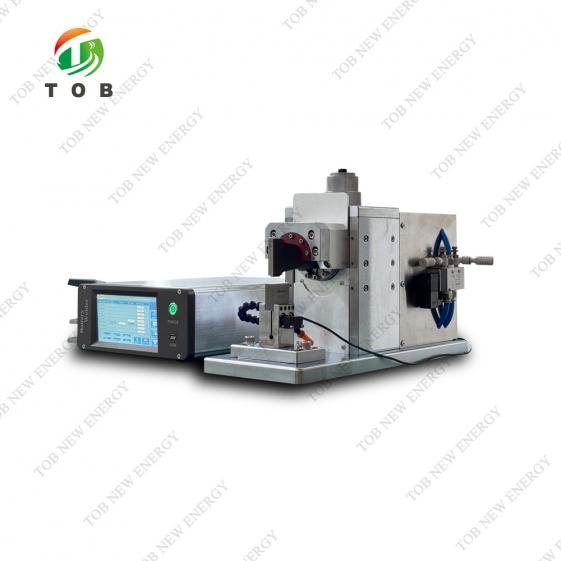

Máquina de solda a ponto ultrassônica de 6000 W para célula prismática

A máquina de soldagem a ponto ultrassônica de célula prismática TOB-USW-6000W é usada para folhas multicamadas com soldagem de abas multicamadas com processo de empilhamento, sendo adequada tanto para ânodo quanto para cátodo.
  • Marca:

    TOB NEW ENERGY
  • item número.:

    TOB-USW-6000W
  • pedido (moq):

    1
  • Pagamento:

    L/C, T/T
  • origem do produto:

    China
  • porto de embarque:

    XIAMEN
Detalhes do produto

Máquina de solda a ponto ultrassônica de 6000 W para célula prismática


ESPECIFICAÇÕES


A máquina de soldagem a ponto ultrassônica de célula prismática TOB-USW-6000W é usada para folhas multicamadas com soldagem de abas multicamadas com processo de empilhamento, sendo adequada tanto para ânodo quanto para cátodo.


Item

Nome

1. Material do substrato

Solda de chapa de cobre com chapa de cobre

Espessura da chapa de cobre 0,5-1 mm

Solda de uma camada com uma camada

Soldagem 1,2+1,2 mm

1.2+1.2mm welding

Soldagem 0,5+0,5 mm

0.5+0.5mm welding

2. Modo de soldagem


2.1 Área de soldagem

(6-8) mm *(6-8) mm

2.2 Tempo de soldagem

Dentro de 0,2S/vezes

2.3 Pressão

0~1MPa, ajustável

2.4 Tempo

0~60S, ajustável

2.5Vida útil da cabeça de soldagem

Cátodo ≥500000 vezes

Ânodo ≥160000 vezes

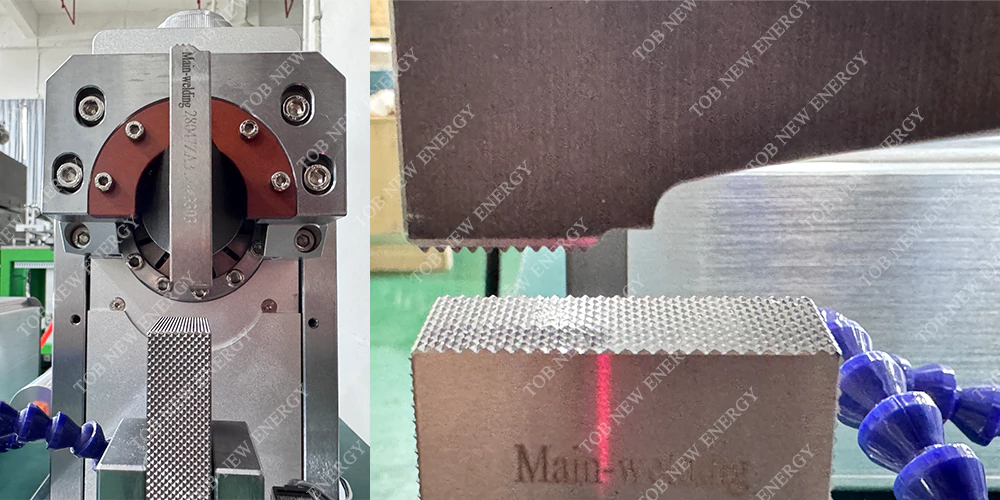

3. Cabeça de soldagem padrão


3.1 Material da cabeça de soldagem

Aço rápido importado

3.2 Soldar juntas altamente

≥0,2 mm

3.3 Quantidade de superfícies de soldagem em uma cabeça de soldagem

2 peças ou 4 peças

3.4 Faixa ajustável de amplitude

3~10um

4. Transdutor


4.1 A diferença de frequência entre os transdutores

≤400Hz

4.2 A diferença de impedância entre os transdutores

≤4Ω

4.3 Diferença de capacitância entre os transdutores

≤400PF

4.4 Resistência de isolamento do transdutor em relação à camada externa

≥30MΩ

4.5 Potência tolerável

Potência de saída ≥800W

5. Gerador ultrassônico


5.1 Modo de controle de frequência

Rastreamento automático de frequência

5.2 Função de amplitude constante

Fonte de alimentação comutada Tensão constante Corrente constante

5.3 Amplitude ajustável continuamente

Ajustável continuamente

5.4 Tecnologia de circuitos

Circuito digital inteligente, sistema avançado de processamento central de CPU, com modo de energia, modo de potência, modo de tempo, rastreamento automático de frequência, funções de alarme de limite superior e inferior de controle de qualidade.

6. Resultado da soldagem


6.1 Aparência

Sem soldagem virtual, sem penetração de soldagem, sem vazamento, soldagem firme, juntas de solda completas e claras, danos rasgaram a folha, 80% residual na TAB.

6.2 Resistência à tração da soldagem

≥25N

6.3 Taxa de aprovação do produto

≥99,8%(abaixo do material qualificado)

7. Vida útil do projeto do equipamento

8 a 10 anos


Componentes do equipamento

  • Princípio de funcionamento do equipamento: O transdutor transforma o sinal de oscilação de alta potência de frequência supersônica em energia mecânica de frequência correspondente e a aplica à interface da chapa metálica que precisa ser fundida, de modo que a chapa metálica seja aquecida instantaneamente e, então, as partículas na estrutura metálica sejam iniciadas, de modo que as moléculas na chapa metálica sejam fundidas por meio de penetração mútua.
  • Componentes do equipamento: A máquina de solda de metal é composta principalmente de gerador ultrassônico, transdutor, molde, peças pneumáticas, estrutura e assim por diante.


Modelo

Frequência ultrassônica

Potência ultrassônica

Pressão do ar

Tempo de soldagem

Tensão

Peso

TOB-USW-6000W

20 kHz

6000W

≥0,6MPa 80L/min

Dentro de 0,2S

220 V/50 Hz

Cerca de 60 kg,

Sem mesa


Características funcionais do equipamento

  • Circuito digital inteligente, sistema de processamento central de CPU avançado;
  • Com modo de energia, modo de potência, modo de tempo, vários modos de controle inteligentes;
  • Rastreamento automático de frequência ultrassônica;
  • Energia, tempo, potência, uma variedade de funções de alarme de qualidade de limite superior e inferior.

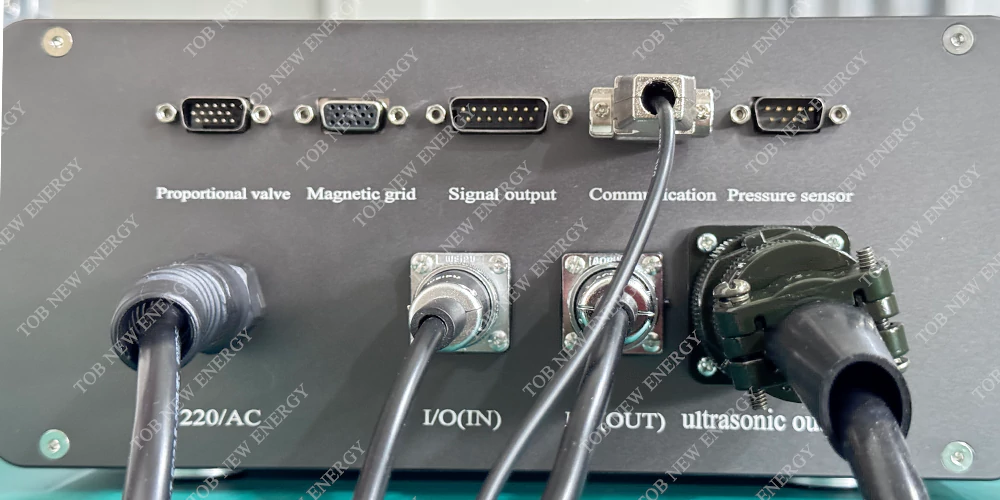

  • Sinal DO: alarme da máquina de solda, pronto, saída de sinal IO durante o envio ultrassônico
  • Sinal DI: PARADA DE EMERGÊNCIA, iniciar casamento.
  • Protocolo de comunicação 485, recebimento e upload de dados
  • O equipamento ultrassônico é controlado ativamente (com fonte de alimentação auxiliar de 24 V)


Tamanho do equipamento (para referência).

  • Tamanho do gerador (L x C x A): 535 mm x 275 mm x 125 mm; peso: 15 a 20 kg
  • Tamanho da cabeça da máquina (C x L x A): 434 mm x 300 mm x 543 mm; peso: 30 a 35 kg.
  • Tamanho da mesa de trabalho (C x L x A): 900 mm x 800 mm x (720 a 820 mm de altura ajustável).


Exibição do produto

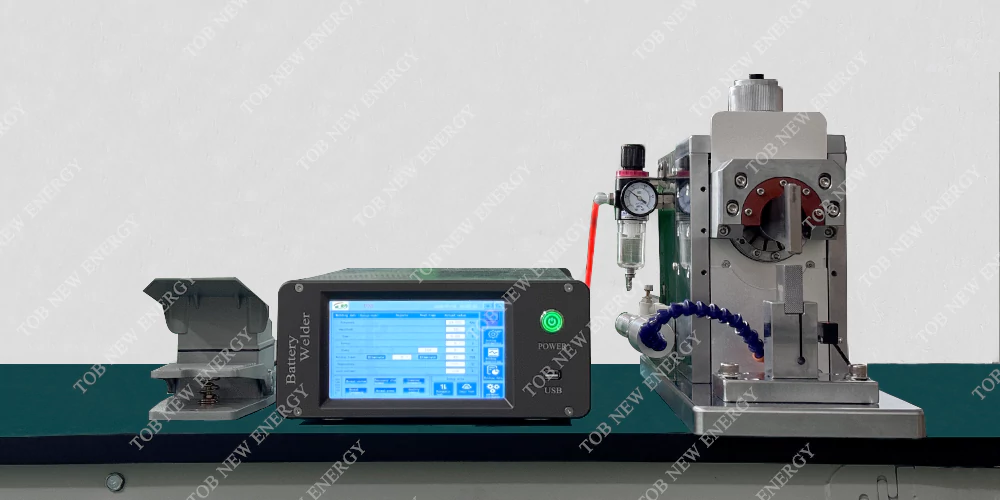

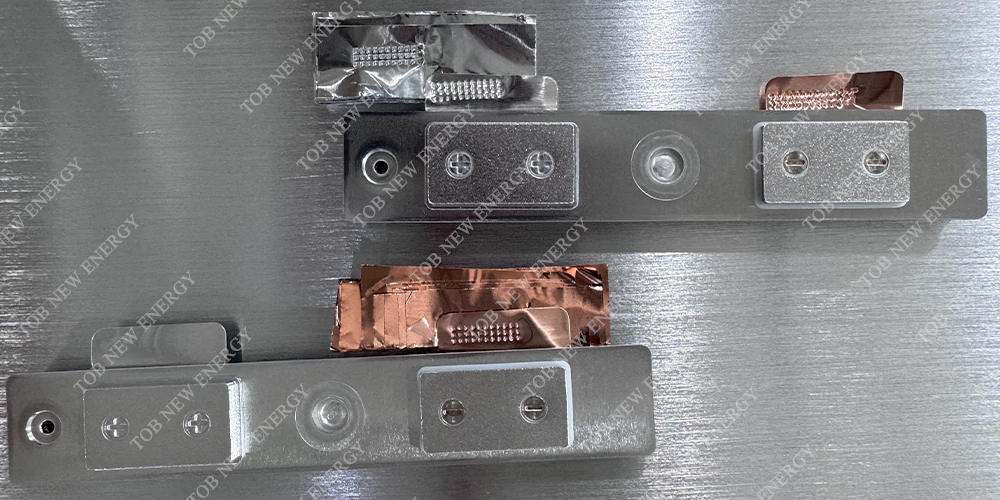

6000W Ultrasonic Spot Welding Machine for Prismatic Cell

6000W Ultrasonic Spot Welding Machine for Prismatic Cell

6000W Ultrasonic Spot Welding Machine for Prismatic Cell

6000W Ultrasonic Spot Welding Machine for Prismatic Cell

6000W Ultrasonic Spot Welding Machine for Prismatic Cell
