Testador de resistividade de revestimento de eletrodo de quatro pontas

Testador de resistividade de revestimento de eletrodo de quatro pontas para folhas de eletrodo de bateria

Visão geral do produto e aplicações ideais

O TOB-ERT-F02B é um testador de resistividade de revestimento de eletrodo de quatro pontas projetado especificamente para medir a resistividade e a resistência vertical da folha de revestimentos de eletrodos em folhas metálicas — a estrutura composta encontrada em eletrodos de bateria de íon-lítio. O instrumento é fornecido com uma sonda de resistividade de revestimento/resistência vertical da folha com pontas cilíndricas planas, configurada com o instrumento de quatro pontas e uma plataforma de teste, para medir a resistividade do revestimento e a resistência específica vertical em uma folha metálica.

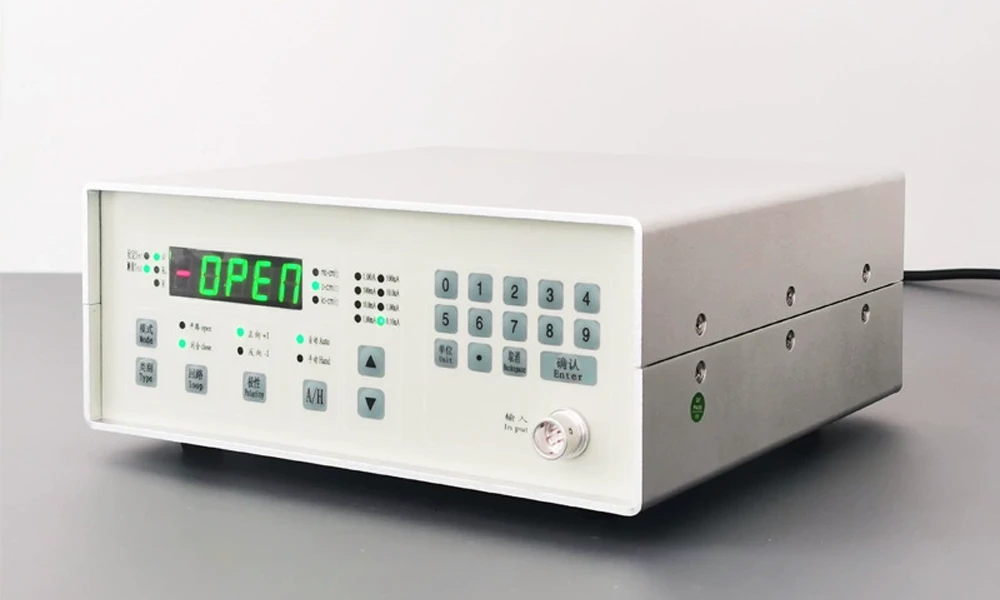

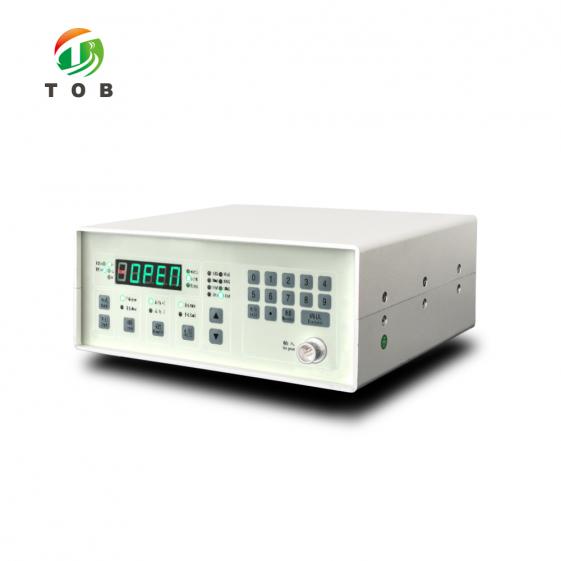

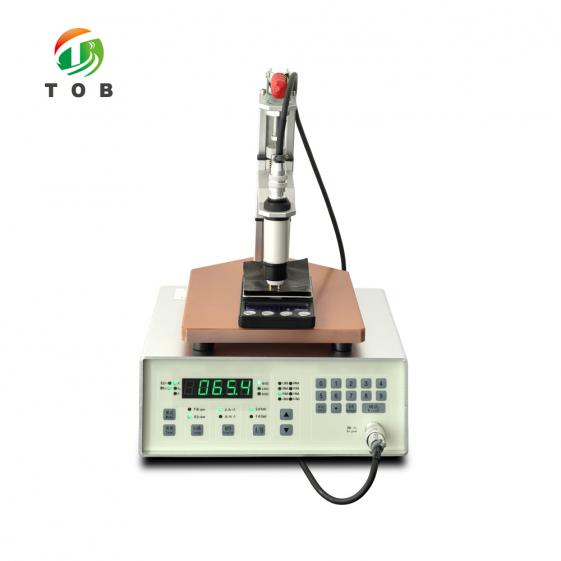

O sistema de teste completo compreende a unidade principal de quatro pontas, uma unidade de equilíbrio de pressão e os cabos de conexão. O conjunto da sonda consiste nos pinos da sonda, um suporte de sonda, um corpo principal cilíndrico, uma porca de conexão da plataforma de teste e os cabos de conexão do instrumento. A sonda é totalmente compatível com todos os instrumentos e plataformas de teste de quatro pontas da TOB, e também é compatível com a maioria dos instrumentos de quatro pontas de outros fabricantes, proporcionando flexibilidade para laboratórios que já possuem outros equipamentos de quatro pontas.

Por que este instrumento existe — e por que um teste convencional de quatro pontas é inadequado para eletrodos de bateria:

A camada de revestimento em uma folha de eletrodo de bateria é fixada a uma folha de alumínio ou cobre que possui condutividade elétrica muito maior do que o próprio revestimento. Como o revestimento é fino, sua resistência no plano é alta em relação à folha. Quando um método convencional de quatro pontas é usado para testar um eletrodo de bateria, a distribuição de corrente é dominada pelo substrato: a folha atua como um curto-circuito quase perfeito, desviando a maior parte da corrente de teste para longe do revestimento. A tensão medida através do revestimento é, portanto, extremamente pequena, e o resultado nominal é muito menor do que o valor real. Uma medição convencional de quatro pontas só é válida para um material que seja homogêneo, isotrópico e uniforme — uma condição que o composto de revestimento de eletrodo sobre folha não satisfaz.

O TOB-ERT-F02B aborda essa limitação simulando o estado de funcionamento real do eletrodo. Usando um princípio de medição de quatro terminais, a corrente de teste flui pelo caminho: eletrodo de corrente positivo → revestimento → folha de cobre (alumínio) → revestimento → eletrodo de corrente negativo. Nesse circuito, a resistência da própria folha é de apenas alguns miliohms — menos de 1% da resistência total — e pode ser negligenciada. O resultado medido RT = V/I representa, portanto, a soma da resistência volumétrica das duas camadas de revestimento, a partir da qual a resistividade do revestimento e a resistência específica vertical podem ser calculadas.

Ideal para:

1. Fabricantes de eletrodos de bateria e linhas de produção que precisam avaliar o desempenho condutivo de revestimentos de eletrodos em folha de alumínio (cátodo) ou cobre (ânodo).
2. Laboratórios de controle de qualidade que testam folhas de eletrodos revestidas antes e depois da calandragem para verificar a uniformidade e a condutividade do revestimento.
3. Grupos de P&D que desenvolvem novas formulações de eletrodos, onde dados precisos de resistividade de revestimento são necessários para correlacionar a composição da pasta com o desempenho do eletrodo.
4. Qualquer instalação que tenha tentado testar revestimentos de eletrodos de bateria com uma sonda convencional de quatro pontos e obtido leituras irrealisticamente baixas devido ao desvio de corrente do substrato.

Precisa determinar se a configuração padrão da sonda atende à espessura do revestimento do seu eletrodo e ao tipo de folha? Entre em contato com nossos engenheiros de instrumentos de teste com a especificação do seu eletrodo.

Onde o teste de resistividade de revestimento se encaixa na fabricação e no controle de qualidade de eletrodos

Na produção de eletrodos de bateria de íon-lítio, a condutividade elétrica da camada revestida influencia diretamente a resistência interna, a capacidade de taxa e a vida útil do ciclo da célula. Um revestimento com condutividade insuficiente — causado por má dispersão do carbono condutor, proporção insuficiente de aglutinante para condutor ou defeitos de revestimento — exibirá uma resistência elevada que limita a capacidade do eletrodo de fornecer corrente uniformemente. O TOB-ERT-F02B fornece uma medição quantitativa direta do desempenho condutivo do revestimento em dois pontos principais na cadeia de produção:

1. Após o revestimento e a secagem (antes da calandragem):Nesta fase, o revestimento é poroso e ainda não foi compactado. Medir a resistividade do revestimento neste ponto permite a detecção precoce de problemas de formulação ou de processo de revestimento, antes que o eletrodo avance para a calandragem e montagem da célula. Para amostras sensíveis à pressão nesta fase, uma plataforma de teste de pressão com display digital opcional pode ser configurada para monitorar a pressão aplicada durante a medição.
2. Após a calandragem:O eletrodo compactado tem maior densidade e melhor contato partícula a partícula. Comparar a resistividade antes e depois da calandragem quantifica a eficácia da etapa de calandragem e confirma que a condutividade alvo foi alcançada.

A plataforma de teste acomoda amostras com um tamanho mínimo de 4 mm × 10 mm; amostras planas maiores e amostras de qualquer espessura podem ser testadas. Os pinos da sonda são dispostos em uma configuração reta de dois pinos com um espaçamento de 8,0 mm, e os pinos da sonda são feitos de liga de cobre-fósforo com revestimento de níquel ou ouro, com um diâmetro de Φ4,0 mm. A pressão aplicada é ajustável entre 200 g e 1000 g, com uma pressão nominal de aproximadamente 500 g, ajustada através da plataforma de teste.

Como funciona a medição de resistividade de revestimento de quatro terminais

Por que o teste convencional de quatro pontas falha para revestimentos de eletrodos:

Em uma medição convencional de quatro pontas, as quatro pontas são colocadas em linha na superfície, uma corrente é passada pelas duas pontas externas e a tensão é medida nas duas pontas internas. Este método assume que o material de teste é um meio homogêneo, isotrópico e uniforme. Para um eletrodo de bateria, no entanto, a estrutura é um revestimento fino e de resistência relativamente alta sobre uma folha metálica altamente condutiva. Como a folha é quase um curto-circuito elétrico, ela desvia a maior parte da corrente de teste. A corrente que realmente flui através do revestimento é muito pequena, e a tensão medida é correspondentemente minúscula. O resultado nominal é, portanto, muito menor do que a resistência real do revestimento — o resultado convencional de quatro pontas não tem sentido para esta estrutura composta.

O princípio de medição de quatro terminais do TOB-ERT-F02B:

O TOB-ERT-F02B simula o estado de funcionamento real do eletrodo direcionando a corrente de teste ao longo do caminho natural de corrente do eletrodo. O circuito de corrente é:

Eletrodo de corrente positivo → revestimento → folha de cobre (alumínio) → revestimento → eletrodo de corrente negativo

Nesta configuração, a corrente de teste flui através de ambas as camadas de revestimento e da folha em série. A resistência da folha de cobre (alumínio) é de apenas alguns miliohms e representa menos de 1% da resistência total, portanto, pode ser negligenciada. O resultado medido RT = V/I representa a soma da resistência volumétrica das duas camadas de revestimento. A partir deste valor, a resistividade do revestimento e a resistência específica vertical podem ser calculadas usando as relações derivadas relevantes.

Como a medição replica o caminho real da corrente em um eletrodo em funcionamento, o resultado reflete diretamente o desempenho condutivo do eletrodo em serviço, em vez de uma medição de superfície enganosa distorcida pelo substrato.

Especificações técnicas

Faixa de medição e resolução

Divisão de Faixa e Grau de Erro

Características da Plataforma de Teste

Fonte de Alimentação

Dimensões e Peso

Composição do Sistema

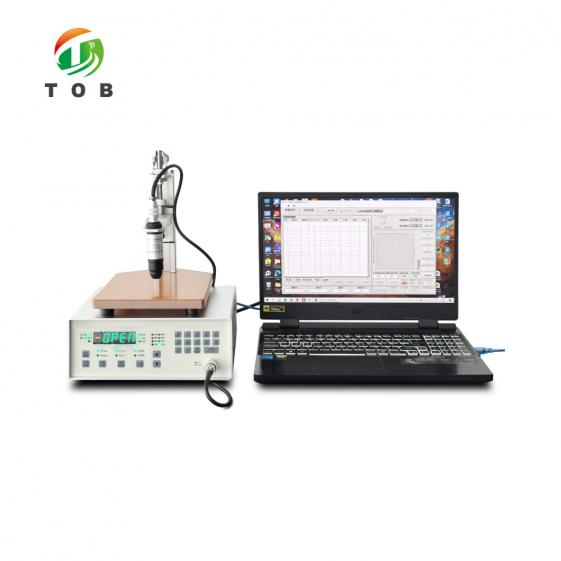

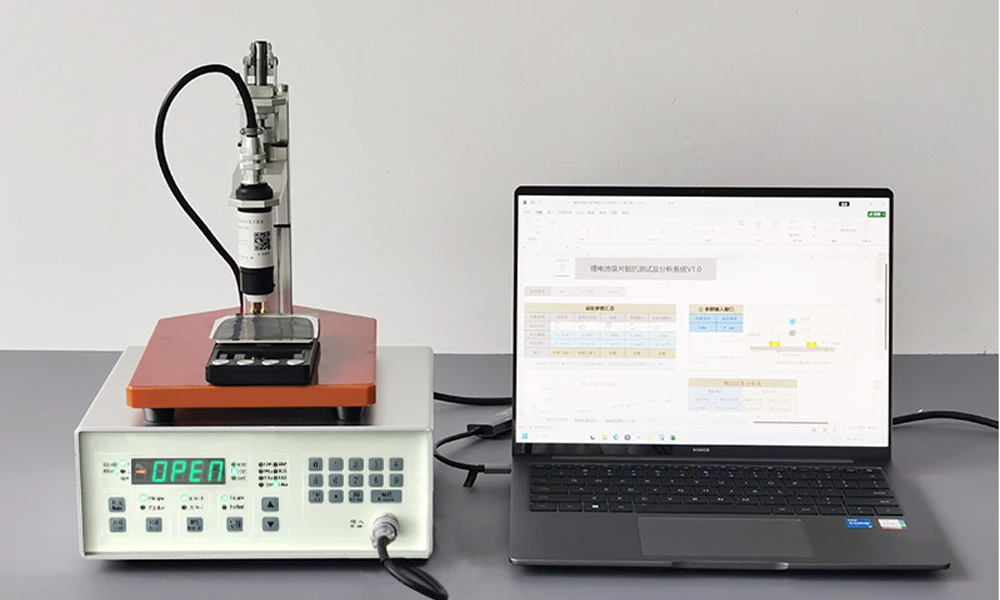

O sistema de teste TOB-ERT-F02B é composto pelos seguintes componentes:

Compatibilidade: A ponta de prova é compatível com todos os instrumentos de quatro pontas TOB e plataformas de teste de quatro pontas, e com a maioria dos instrumentos de quatro pontas de outros fabricantes, permitindo que a ponta de prova seja usada com equipamentos existentes no laboratório.

Problemas Comuns de Medição e Solução de Problemas

Prática de medição recomendada para revestimentos de eletrodos de bateria

• Preparação da amostra:Corte uma peça de teste plana do eletrodo revestido com um tamanho mínimo de 4 mm × 10 mm. Para testes de qualidade de produção, colete amostras de várias posições ao longo da largura do eletrodo (por exemplo, esquerda, centro, direita) para avaliar a uniformidade do revestimento.
• Limpeza da superfície:Limpe a superfície da amostra com um pano que não solte fiapos e isopropanol para remover a contaminação antes da medição. Óleo ou detritos na superfície do revestimento aumentarão a resistência de contato.
• Configuração de pressão:Para eletrodos calandrados, use a pressão nominal de aproximadamente 500 g. Para eletrodos não calandrados (sensíveis à pressão), use a plataforma de teste de pressão opcional e registre a pressão aplicada exata para que as medições sejam comparáveis.
• Sequência de medição:Registre os valores de resistência, resistividade e resistência da folha conforme apropriado para o seu protocolo de qualidade. Para monitorar o efeito da calandragem, meça a mesma formulação antes e depois da calandragem e compare os valores de resistividade.
• Calibração:Verifique o instrumento periodicamente em relação a um resistor padrão conhecido (de acordo com o cronograma de calibração do instrumento) para garantir que a especificação de precisão seja mantida.

Perguntas frequentes de engenharia

P1: Por que não posso usar uma sonda de quatro pontos convencional para testar meu revestimento de eletrodo?

Uma sonda de quatro pontos convencional assume que o material de teste é um meio homogêneo, isotrópico e uniforme. Um eletrodo de bateria é um composto de um revestimento fino de resistência relativamente alta sobre uma folha de alumínio ou cobre altamente condutora. A folha atua como um curto-circuito quase perfeito e desvia a maior parte da corrente de teste, portanto, a tensão medida é extremamente pequena e o resultado nominal fica muito abaixo da verdadeira resistência do revestimento. O TOB-ERT-F02B resolve isso usando uma medição de quatro terminais que direciona a corrente ao longo do caminho de trabalho real do eletrodo, de modo que a resistência insignificante da folha (menos de 1% do total) não distorça o resultado.

P2: Qual é a diferença entre a terminologia "quatro sondas" e "quatro terminais" aqui?

Neste instrumento, "quatro sondas" refere-se ao hardware da sonda (a sonda cilíndrica com sua configuração de pinos), enquanto "quatro terminais" refere-se ao princípio de medição — terminais de corrente e tensão separados — que é o método apropriado para o composto de revestimento sobre folha. O conjunto da sonda é um dispositivo de quatro sondas, mas é aplicado usando uma configuração de caminho de corrente de quatro terminais para obter a resistividade do revestimento, em vez da medição convencional de quatro pontos no plano.

P3: Qual é o tamanho mínimo de amostra que posso testar?

O tamanho mínimo da amostra é 4 mm × 10 mm. Amostras planas maiores e amostras de qualquer espessura também podem ser testadas, sem limite superior para a dimensão plana.

P4: Posso usar esta sonda com meu instrumento de quatro sondas existente de outro fabricante?

Sim. A especificação declara que a sonda é compatível com todos os instrumentos e plataformas de teste de quatro sondas da TOB, e também é compatível com a maioria dos instrumentos de quatro sondas de outros fabricantes. Se você tiver um modelo de instrumento específico, entre em contato com a TOB para confirmar a compatibilidade.

P5: Como o resultado medido se relaciona com o desempenho real do eletrodo?

O resultado medido RT = V/I representa a soma da resistência total das duas camadas de revestimento no caminho da corrente, o que simula o estado de trabalho real do eletrodo. Este valor reflete diretamente o desempenho condutivo do revestimento em serviço. Uma resistividade de revestimento mais baixa indica um melhor transporte de elétrons através do eletrodo, o que contribui para uma menor resistência interna da célula e melhor capacidade de taxa.

Pronto para medir o verdadeiro desempenho condutivo dos seus revestimentos de eletrodos sem a distorção causada pelo desvio de corrente do substrato? Solicite um orçamento para o TOB-ERT-F02B ou entre em contato com nossos engenheiros de instrumentos de teste para discutir a plataforma de teste de pressão opcional para eletrodos não calandrados e a compatibilidade com seu hardware de sonda existente.
