Máquina de soldagem ultrassônica de metal de 4000W para abas de bateria | TOB-20K-4000W

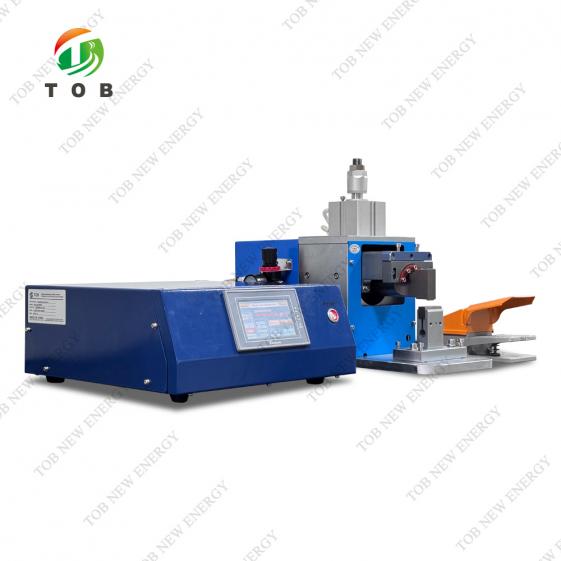

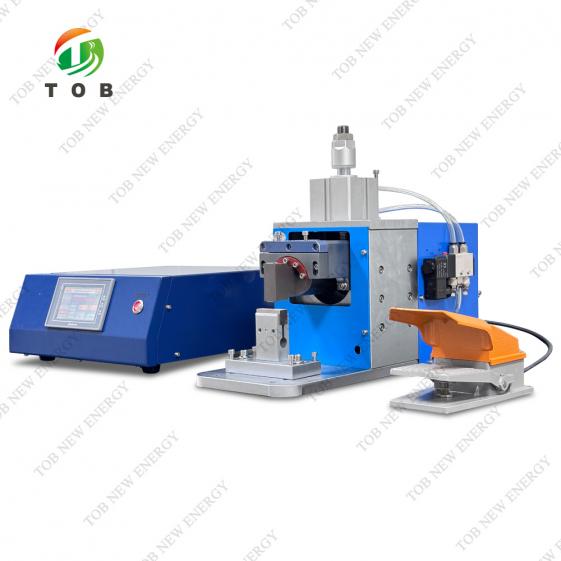

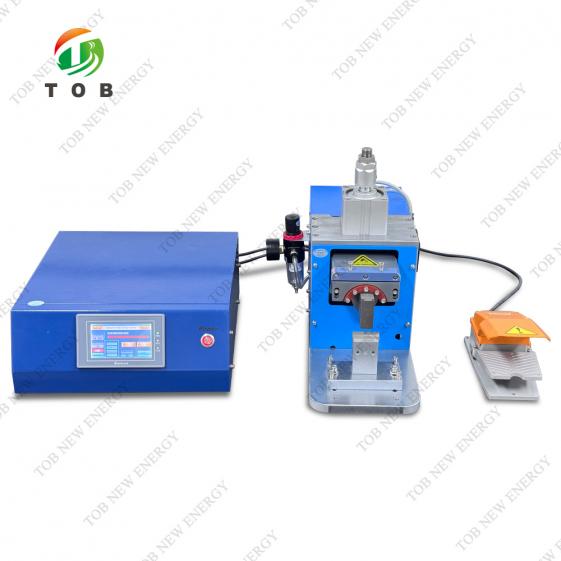

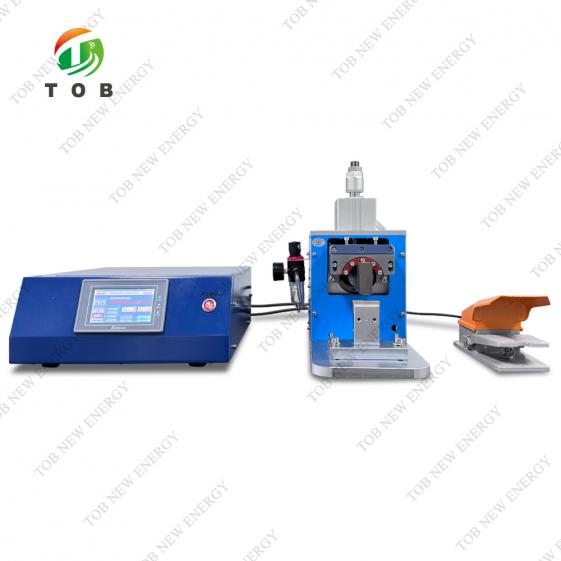

TOB-20K-4000W Máquina de Soldagem Ultrassônica de Metal de Alta Potência de 20kHz para Soldagem de Abas de Bateria e Folhas Multicamadas

Visão geral do produto e aplicações ideais

Uma máquina de soldagem ultrassônica de metal une peças metálicas finas diferentes sem material de enchimento, fluxo ou fusão em massa. A TOB-20K-4000W gera vibrações mecânicas de alta frequência de 20 kHz e as transmite através de um sonotrodo de soldagem usinado com precisão para a pilha metálica sob pressão pneumática controlada. A força de cisalhamento oscilatória rompe os óxidos superficiais e cria uma ligação metalúrgica em estado sólido—limpa, rápida e sem a zona afetada pelo calor, respingos ou eletrodos consumíveis associados à soldagem por resistência ou laser.

A TOB-20K-4000W é o membro de alta potência da série TOB 20K, construída com base em um gerador ultrassônico totalmente digital importado da Alemanha, acionando um estágio de saída de 4000 W. O gerador utiliza módulos de potência IGBT e um circuito de oscilação excitado separadamente para produzir um sinal estável de 20 kHz com formato preciso. Um sistema automático de rastreamento de frequência fixa a ressonância do transdutor em tempo real e compensa alterações causadas por temperatura e variações de carga, garantindo que o transdutor opere sempre com eficiência máxima sem ajuste manual. Uma função de amplitude constante mantém a amplitude definida do sonotrodo mesmo quando a tensão da rede elétrica varia dentro da faixa de 215–238 V, fazendo com que a centésima soldagem de um turno seja idêntica à primeira.

O conjunto da cabeça de soldagem combina um transdutor de pastilha alemã (X20), um amplificador (Y20) e um sonotrodo de soldagem usinado em aço rápido importado com duas faces utilizáveis. A cabeça é montada em um cilindro pneumático de precisão (diâmetro interno de 63 mm, curso de 20 mm) com velocidades de subida e descida ajustáveis, permitindo ao operador programar uma aproximação rápida seguida de um contato suave e controlado. Os parâmetros de soldagem—energia, tempo ou modo de tempo inteligente; amplitude de 1% a 100%; perfis de potência segmentados—são definidos e armazenados na interface de tela sensível ao toque de alta definição, que também registra mais de 100 registros de soldagem e fornece alarmes inteligentes de falha.

Ideal para:

1. Linhas de montagem de baterias de alto volume que soldam abas de cobre espesso (até C1100, 0,25 mm) e abas de alumínio em células cilíndricas, pouch ou prismáticas em módulos de veículos elétricos e armazenamento de energia.
2. Aplicações de empilhamento multicamadas de células pouch, onde 20–45 camadas de folha precisam ser soldadas a uma única aba sem queima excessiva ou escurecimento.
3. Vedação de tubos de cobre, montagem de chicotes elétricos automotivos, interconexão de painéis solares e qualquer ambiente de produção que exija uma reserva de potência ultrassônica de 4000 W para pilhas de materiais mais espessas ou de maior condutividade.
4. Fabricantes que fazem upgrade de soldadores pneumáticos por resistência para um processo limpo, frio e em estado sólido que elimina o consumo de eletrodos e reduz o custo de energia.

Onde a soldagem ultrassônica de alta potência se encaixa na montagem de conjuntos de baterias

Na produção de módulos e conjuntos de baterias de íons de lítio, a soldagem ultrassônica é o método padrão para unir abas aos terminais das células e criar as interconexões elétricas série-paralelo entre as células. A cadeia do processo é:

• Classificação e posicionamento das células– As células são agrupadas por capacidade e resistência interna e, em seguida, colocadas em um dispositivo de fixação que define o layout do módulo.
• Soldagem de aba ao terminal– Abas de níquel, cobre niquelado ou cobre puro são unidas aos terminais positivo e negativo de cada célula.
• Soldagem de interconexão– Abas de várias células são reunidas e soldadas entre si, ou soldadas a uma barra coletora, para formar a rede série-paralelo.
• Fixação do BMS e dos fios de detecção de tensão– Frequentemente também realizada por soldagem ultrassônica ou por resistência.

A TOB-20K-4000W realiza as etapas 2 e 3, com especial capacidade para materiais mais espessos e de maior condutividade encontrados em células de alta capacidade para veículos elétricos e armazenamento de energia. Onde soldadores ultrassônicos de menor potência podem ter dificuldade para obter uma união de penetração completa em abas de cobre C1100 de 0,25 mm sem exceder o tempo de soldagem recomendado, a saída de 4000 W da TOB-20K-4000W fornece a reserva de energia necessária para concluir a união em um único pulso curto—normalmente inferior a um segundo. O resultado é uma soldagem que atende ao padrão de qualidade de "penetração camada por camada, sem escurecimento" especificado pelo fabricante, com resistência de soldagem próxima à do material base.

Principal vantagem de processamento da soldagem ultrassônica sobre a soldagem por resistência para abas espessas:

A soldagem por resistência de abas de cobre espessas exige correntes muito elevadas e pode gerar calor excessivo que danifica o separador interno ou o eletrólito da célula. A soldagem ultrassônica, sendo um processo em estado sólido, concentra o aquecimento na interface imediata entre os materiais. A maior parte da aba e da célula permanece fria, preservando as características elétricas e a margem de segurança da célula.

Como funciona o sistema de soldagem ultrassônica de metal

A TOB-20K-4000W converte energia elétrica em uma ligação metálica em estado sólido através de uma cadeia de transformações precisamente controladas:

1. Geração ultrassônica:O gerador totalmente digital importado da Alemanha converte a alimentação CA da rede (220 V, 50/60 Hz) em um sinal elétrico de 20 kHz precisamente controlado usando módulos de potência IGBT e um circuito de oscilação excitado separadamente. Essa arquitetura fornece uma conversão de energia inerentemente estável e de baixo ruído, resistente a interferências eletromagnéticas de acionamentos de motores e inversores próximos.
2. Transdução e amplificação:O sinal elétrico aciona um transdutor piezoelétrico (X20, tecnologia de pastilha alemã) alojado na cabeça de soldagem. O transdutor converte as oscilações elétricas em vibrações mecânicas da mesma frequência. Essas vibrações passam por um amplificador (Y20) que aumenta o deslocamento para uma amplitude utilizável de semiciclo de 20–40 µm, ajustável continuamente.

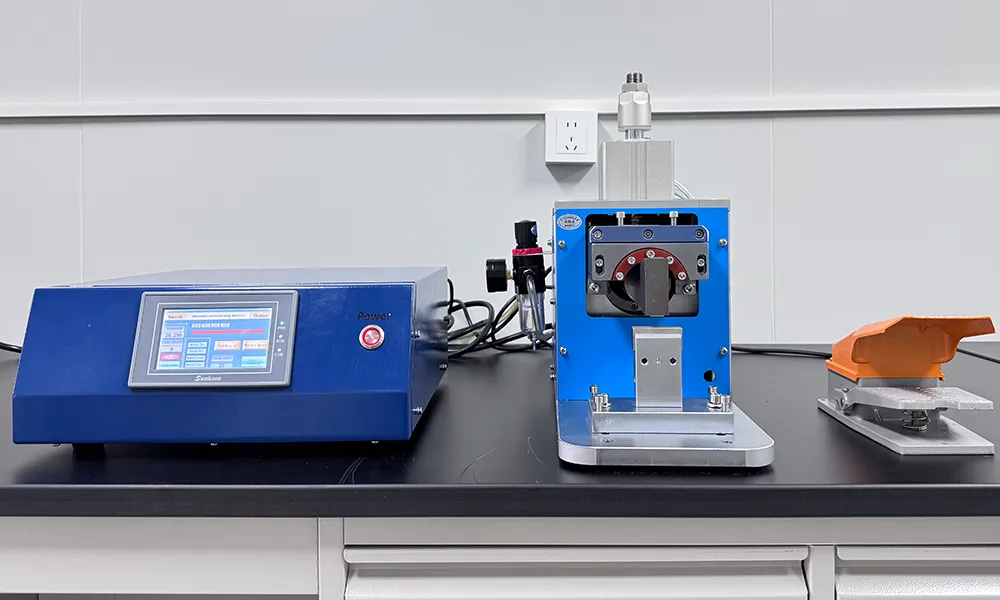

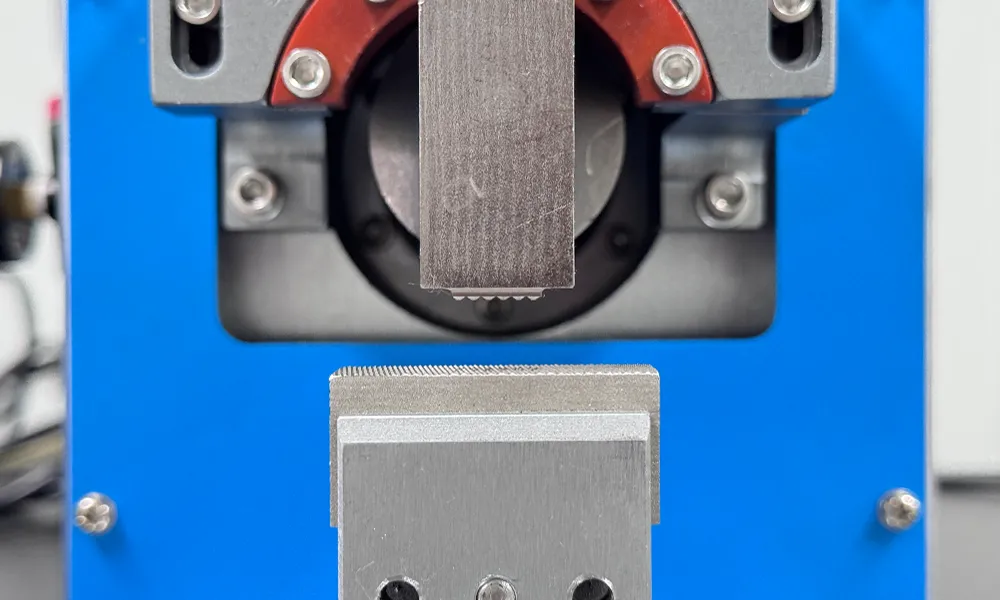

3. Entrega de energia à peça de trabalho:O movimento amplificado chega ao sonotrodo de soldagem, usinado em aço rápido importado com duas faces independentes utilizáveis. O padrão da face do sonotrodo—selecionável como linha reta ou cruzado ("arroz") para o sonotrodo superior, malha para a bigorna inferior—fixa a pilha metálica e transmite a força de cisalhamento oscilatória através dela. O sonotrodo desce sob pressão pneumática (diâmetro do cilindro de 63 mm, curso de 20 mm) em velocidade ajustável; as velocidades de subida e descida são controladas independentemente para que o contato final seja suave, evitando danos por impacto em folhas finas.
4. O evento de soldagem:Sob a pressão predefinida (ajustável pelo regulador pneumático, até 6 kg/cm²), a ponta do sonotrodo esfrega lateralmente contra a camada metálica superior a 20.000 ciclos por segundo enquanto as camadas inferiores permanecem fixas contra a bigorna. Esse movimento diferencial gera calor de atrito localizado e intensa deformação plástica especificamente nas interfaces. Os filmes de óxido são fragmentados e dispersos, expondo metal limpo. Sob a influência combinada da difusão atômica e do fluxo plástico, uma ligação metalúrgica em estado sólido se forma em milissegundos—normalmente bem inferior a um segundo, conforme a especificação. O tempo de pré-carga antes do pulso ultrassônico é ajustável separadamente de 0,02 s a 10 s para se adaptar à geometria específica da pilha.

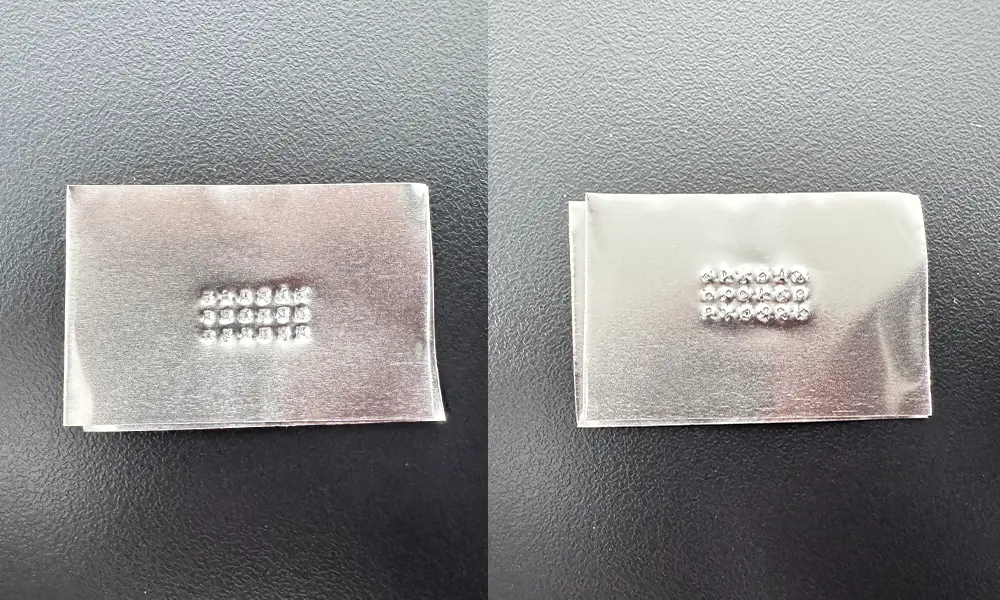

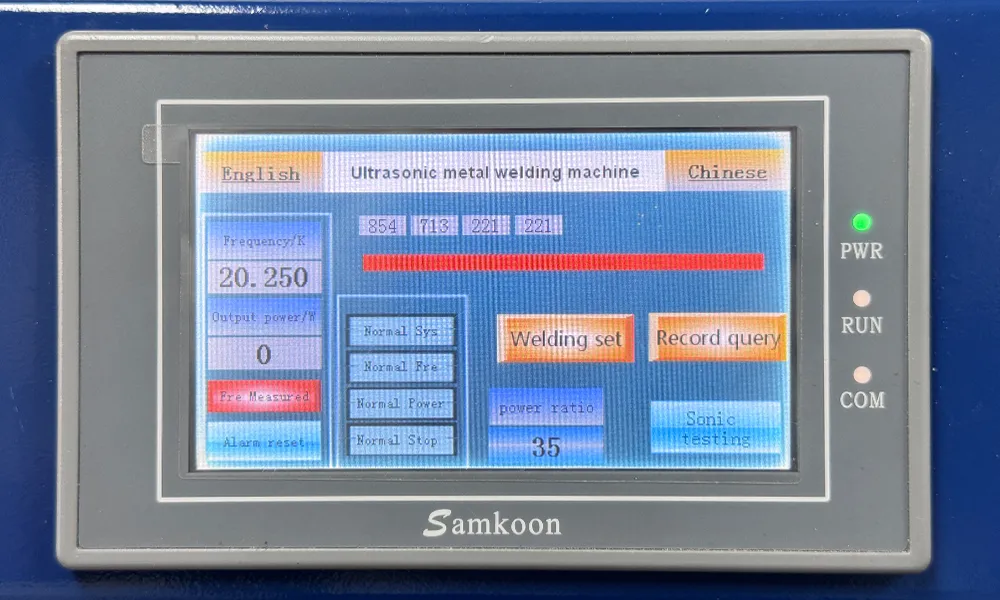

5. Controle e monitoramento inteligentes:O controlador baseado em DSP fornece três modos de soldagem: modo de energia (encerra ao atingir um alvo de Joule definido), modo de tempo (duração fixa do pulso) e modo de tempo inteligente (detecta automaticamente a conclusão da união e encerra o pulso). A amplitude pode ser ajustada em incrementos de 1%–100% dentro de uma janela de 0–100 ms, permitindo um engate inicial suave seguido por uma união com energia total. Durante todo o ciclo, o controlador rastreia a frequência de ressonância do transdutor (faixa de busca 19.0000–21.0000 Hz, faixa de rastreamento automático ±20 Hz) e ajusta a frequência de acionamento em tempo real. Ele também monitora a temperatura interna do tubo de potência e aciona proteção automática a 60 °C, enquanto o sistema de proteção de tensão compensa flutuações da rede entre 215 V e 238 V.
6. Retenção e retração após a soldagem:Após a interrupção da energia ultrassônica, a pressão pneumática é mantida por alguns segundos para permitir que a união se solidifique sob compressão, formando uma junta robusta em nível molecular. A válvula solenoide de ação rápida então retrai o cilindro, e a cabeça retorna à posição inicial.

Especificações Técnicas Completas

Parâmetro do Dispositivo

Parâmetro técnico

Dimensões

Por que escolher o TOB-20K-4000W em vez do modelo de 1500 W ou de um soldador ultrassônico genérico

Quando selecionar o modelo de 4000 W:

Se sua produção envolve abas de cobre de 0,20 mm ou mais espessas, ou pilhas de bolsas multicamadas com mais de 20 camadas, a potência extra do TOB-20K-4000W reduz o tempo de soldagem, amplia a janela de processo e prolonga a vida útil do sonotrodo, permitindo que a amplitude seja definida em uma porcentagem menor para a mesma entrega de energia. A configuração selecionável de 2000 W também permite que a mesma máquina lide com trabalhos mais leves quando necessário, proporcionando flexibilidade em uma linha de produção com produtos variados.

Perguntas frequentes de engenharia

P1: O TOB-20K-4000W pode soldar cobre puro (C1100) diretamente ao alumínio, ou o cobre precisa ser niquelado?

A soldagem ultrassônica pode unir cobre diretamente ao alumínio, e a resistência da união mecânica é boa. No entanto, em um ambiente de célula de bateria onde vapores de eletrólito e umidade podem estar presentes, um par galvânico entre cobre e alumínio pode causar corrosão ao longo do tempo. Para abas de bateria, o uso de cobre niquelado é uma prática comum para evitar isso. O TOB-20K-4000W solda cobre sem revestimento e cobre niquelado igualmente bem; a escolha depende do ambiente de serviço esperado da célula e da vida útil de projeto.

P2: Com que frequência o sonotrodo de soldagem deve ser inspecionado e retificado?

O padrão da face do sonotrodo (linha reta ou hachura cruzada) é projetado para uma vida útil de ≥ 100.000 soldas por face em condições normais. Com duas faces utilizáveis, o intervalo total de serviço é de ≥ 200.000 soldas antes que seja necessária a retificação. Inspecione a profundidade do padrão com um medidor de profundidade a cada 10.000–20.000 soldas. Quando a profundidade do padrão cair abaixo de aproximadamente 0,5 mm, gire para a segunda face. A retificação restaura a textura original e pode ser realizada várias vezes antes que o sonotrodo precise ser substituído. O sistema automático de rastreamento de frequência garante que um sonotrodo retificado entre em ressonância imediatamente; não é necessário ajuste manual.

P3: A função de amplitude constante elimina a necessidade de um estabilizador de tensão na alimentação da rede elétrica?

Sim, dentro da faixa de tensão de entrada especificada de 215–238 V. Se a alimentação elétrica da sua fábrica ocasionalmente ficar fora dessa faixa, um estabilizador de tensão ainda é recomendado. No entanto, para a grande maioria dos ambientes industriais, a função de amplitude constante fornece compensação suficiente para manter a consistência entre soldas sem equipamento adicional de condicionamento de energia.

P4: Que manutenção o sistema pneumático requer?

O fornecimento de ar deve ser limpo, seco e livre de névoa de óleo — recomenda-se uma unidade padrão de filtro-regulador-lubrificador (FRL) na linha de alimentação, configurada para fornecer 7–8 kg/cm² com o lubrificador desligado ou preenchido com um lubrificante de grau alimentício e não contaminante. O cilindro (diâmetro interno de 63 mm, curso de 20 mm) e o conector rápido (8 mm) devem ser verificados semanalmente quanto a vazamentos. A faixa de pressão de trabalho é de 0,3–6 kg/cm²; a recomendação da fábrica é começar no meio dessa faixa e ajustar para cima para correntes de soldagem mais altas.

P5: O TOB-20K-4000W é compatível com as ferramentas e sonotrodos do TOB-20K-1500W?

Os transdutores e amplificadores dos dois modelos operam na mesma frequência (20 kHz) e possuem dimensões de interface correspondentes. No entanto, a corneta de 4000 W é projetada para lidar com o nível de potência mais alto, e o uso de uma corneta de 1500 W na máquina de 4000 W pode causar rachaduras prematuras na corneta se toda a potência for aplicada. Recomenda-se usar a corneta fornecida com cada máquina. A TOB pode orientar sobre a compatibilidade cruzada para geometrias específicas de cornetas.

Pronto para soldar abas de cobre espessas e pilhas de bolsas multicamadas com a potência e o controle de um sistema ultrassônico digital de 4000 W? Solicite uma cotação para o TOB-20K-4000W, configurado para o material e a espessura específicos das suas abas. Nossos engenheiros de processo de união podem fornecer uma folha inicial de parâmetros de soldagem com base nos seus requisitos de produção.
