Máquina de soldagem ultrassônica de metais de 20kHz para eletrodos de bateria e soldagem de abas multicamadas

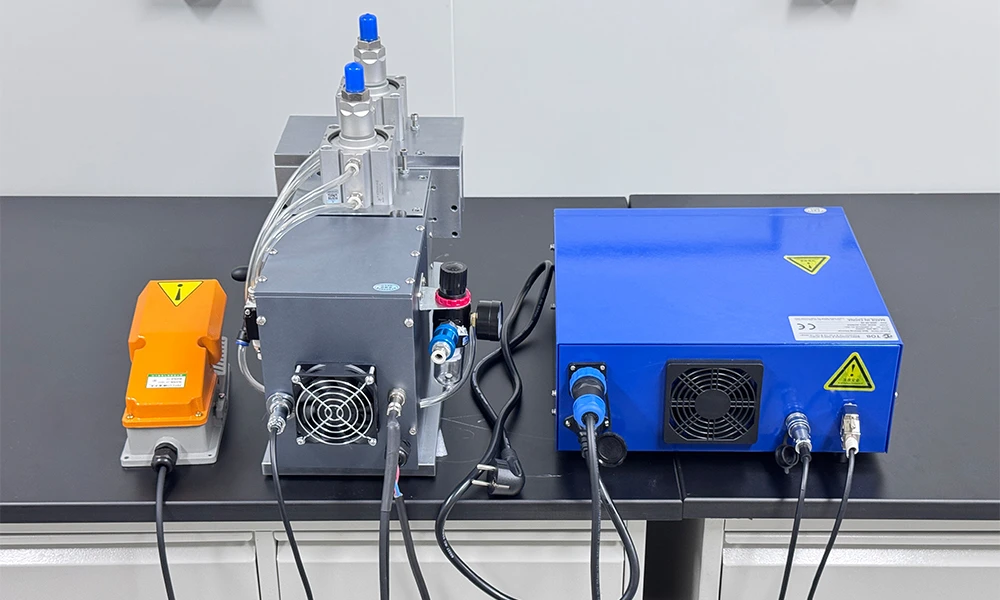

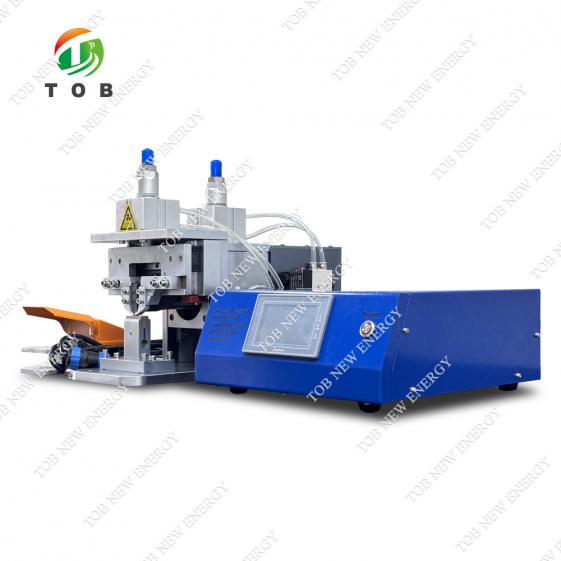

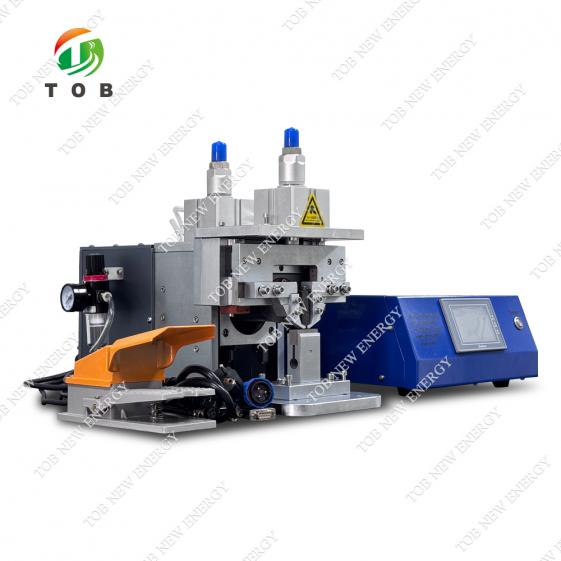

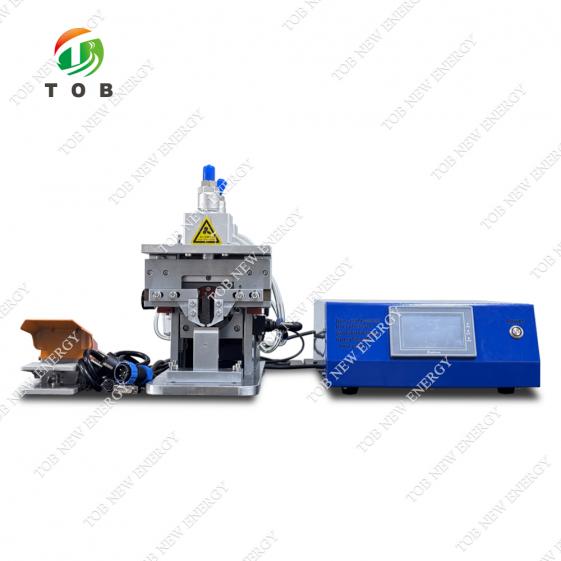

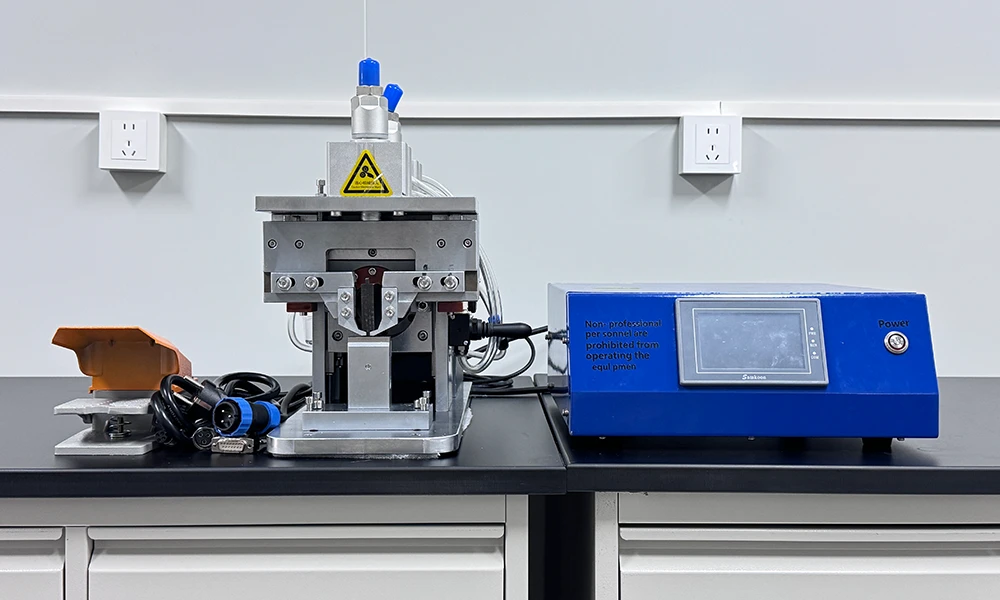

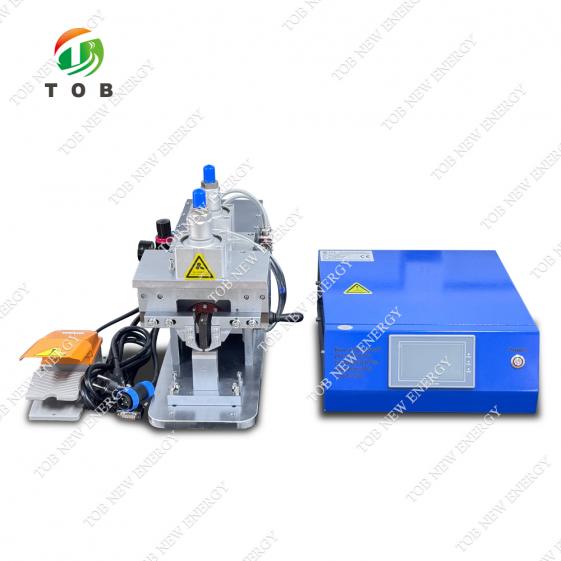

Máquina de soldagem ultrassônica de metais TOB-20K-1500W 20kHz para soldagem de eletrodos de bateria e abas multicamadas

Visão geral do produto e aplicações ideais

Uma máquina de soldagem ultrassônica de metais utiliza energia vibratória de alta frequência para unir peças metálicas finas sem fundir o material base. O modelo TOB-20K-1500W gera oscilações mecânicas de 20 kHz por meio de um transdutor piezoelétrico, amplifica o deslocamento através de um amplificador e uma corneta, e transmite a energia para a interface de soldagem sob pressão pneumática controlada. A ação de fricção de alta frequência nas superfícies de contato quebra as camadas de óxido e cria uma ligação em estado sólido. Ao contrário da soldagem por resistência ou a laser, a soldagem ultrassônica não produz respingos, fusão em massa ou zona afetada pelo calor — vantagens cruciais na soldagem de folhas de bateria ultrafinas que seriam perfuradas por outros métodos.

O sistema é construído em torno de um gerador ultrassônico totalmente digital, de origem alemã, que oferece rastreamento inteligente de frequência, saída de amplitude constante que compensa as flutuações da tensão da rede elétrica e modos de soldagem selecionáveis, incluindo modo de energia, modo de tempo e modo de tempo inteligente. A cabeça de soldagem utiliza aço rápido importado (Yishengbai, grau Bohler-Uddeholm) com duas faces utilizáveis independentes, cada uma com um padrão microtexturizado projetado para aderir e unir folhas de alumínio e cobre com espessura de até 0,012 mm sem rasgar. Uma interface de tela sensível ao toque de alta definição armazena mais de 100 registros de soldagem, suporta serviços de nuvem personalizados para monitoramento de OEE e diagnóstico remoto e fornece proteção de alarme em tempo real para sobretensão, sobrecorrente, sobretemperatura e sobrecarga de solda.

Ideal para:

• Linhas de produção de baterias de íon-lítio soldando terminais de alumínio do cátodo (folha de 0,012 mm para terminal de 0,2–0,5 mm) e terminais de cobre do ânodo (folha de 0,008–0,012 mm para terminal de cobre niquelado de 0,2–0,4 mm).
• Montagem de células tipo pouch: soldagem de laminação multicamadas (10 a 45 camadas), soldagem borboleta e juntas de transição de alumínio para níquel.
• Fabricação de células cilíndricas: soldagem de ponto único da tampa à tira de alumínio, soldagem da carcaça inferior de alumínio à fita composta de alumínio-níquel.
• Aplicações em chicotes elétricos automotivos, interconexão de painéis solares, vedação de tubos de cobre e soldagem de placas de vidro para painéis solares que exigem uma ligação limpa no estado sólido, capaz de romper a camada de óxido.
• Qualquer ambiente de produção que substitua a soldagem por resistência, que consome muitos consumíveis, ou a soldagem a laser por pontos, que é lenta, por um processo ultrassônico rápido, repetível e pronto para documentação.

Não tem certeza de qual modo de soldagem — energia, tempo ou tempo inteligente — é o mais adequado para sua célula de bolsa multicamadas ou junta de tampa cilíndrica? Envie a composição do seu material para nossos engenheiros de processos de união. Recomendaremos uma solução inicial.

Onde a soldagem ultrassônica se encaixa na montagem de células de bateria

A soldagem ultrassônica ocorre durante a etapa de montagem das células na fabricação de baterias de íon-lítio, após o revestimento e corte ou perfuração dos eletrodos e antes do enchimento com eletrólito. Para uma célula cilíndrica (por exemplo, 18650 ou 21700), a aba de alumínio do cátodo é soldada à borda da folha sem revestimento ou a uma tira coletora de corrente, e a aba de cobre niquelado do ânodo é soldada de forma semelhante. A tampa da célula é então unida à tira de alumínio com um pulso ultrassônico pontual. Para células tipo pouch, múltiplas camadas de folhas de cátodo ou ânodo são agrupadas em uma pilha e soldadas a uma única aba mais espessa em uma solda de laminação multicamadas — geralmente de 10 a 45 camadas, dependendo da capacidade da célula e do comprimento específico da soldagem.

A soldagem deve atender simultaneamente a três requisitos exigentes: resistência de ligação próxima à do material base, ausência de perfuração ou afinamento da folha que criem um ponto de alta resistência ou um ponto frágil mecânico, e um tempo de ciclo de soldagem inferior a um segundo para acompanhar o ritmo de produção. O TOB-20K-1500W atinge esse objetivo com energia ultrassônica aplicada com precisão, que rompe as resistentes películas de óxido nas superfícies de alumínio e cobre, mantendo a temperatura do material bem abaixo do ponto de fusão.

Melhores práticas de processo em ambientes de produção reais:

1. Preparação da superfície: A folha de alumínio oxida em poucos minutos após a exposição ao ar. Limpe as superfícies da folha com álcool isopropílico anidro imediatamente antes de inseri-la no dispositivo de soldagem. Não utilize esponjas abrasivas, pois elas removem material e criam resíduos que podem se incrustar na interface de solda.
2. Alinhamento entre a ponta e a bigorna: O padrão da ponta superior (padrão de linhas retas ou quadriculado, semelhante a arroz) deve estar em contato total com a pilha de abas, e o padrão da bigorna inferior (malha ou reticulado) deve suportar a folha inferior sem inclinar. Mesmo um desalinhamento angular de 0,05 mm pode produzir uma ligação parcial que passa na inspeção visual, mas falha durante o ciclo de formação de células.
3. Intervalo de limpeza da face da buzina: Após aproximadamente 500 a 1000 soldas em alumínio, o metal transferido pode começar a aderir à face da buzina. Limpe com uma escova de latão macia ou um dispositivo de limpeza específico. Nunca use ferramentas de aço — arranhões se tornam pontos de concentração de tensão e levam ao aparecimento prematuro de rachaduras na buzina.
4. Otimização da pressão: O cilindro pneumático (AIRTAC SDA63×20, diâmetro de 63 mm, curso de 20 mm) fornece uma pressão de trabalho de até 6 kg/cm². Para folhas de alumínio de 0,012 mm, inicie com 2–3 kg/cm². Para conjuntos de bolsas multicamadas (mais de 20 camadas), 4–5 kg/cm² é o valor típico. Pressão excessiva achata a microestrutura da folha e, paradoxalmente, reduz a resistência da ligação; pressão insuficiente permite deslizamento e desgaste superficial. A pressão ideal é indicada quando a borda da seção de soldagem apresenta uma indentação de 1–5 mm abaixo do seu plano original.

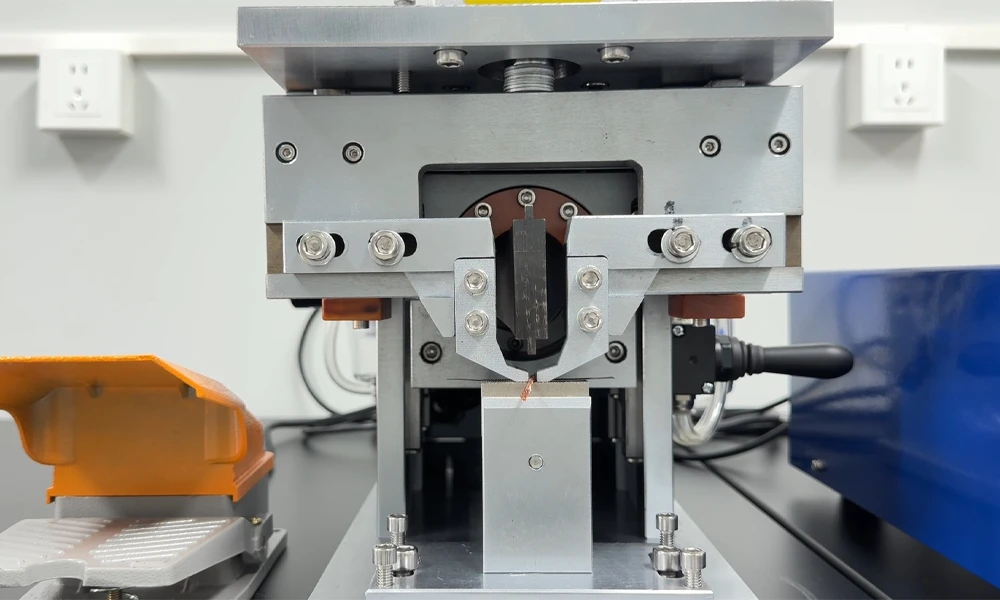

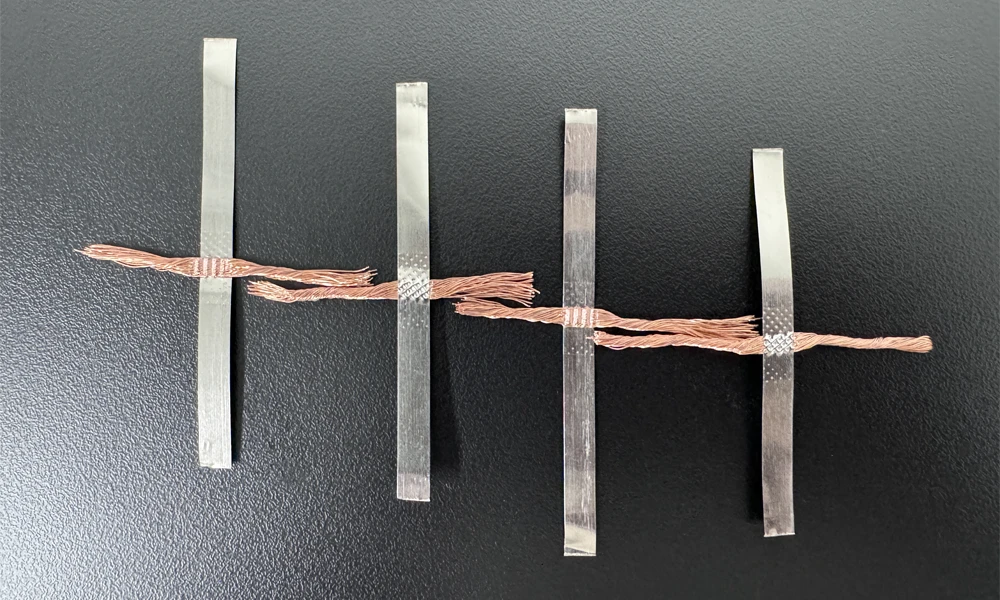

Soldagem ultrassônica de fios de cobre e tiras de níquel.

Como funciona o sistema de soldagem ultrassônica TOB-20K-1500W

Conversão e fornecimento de energia: O sistema começa com o gerador ultrassônico, uma unidade digital de 1500 W construída com módulos de potência IGBT e um circuito de oscilação com excitação independente. Ele converte a energia da rede elétrica CA de 50/60 Hz em um sinal elétrico de 20 kHz precisamente controlado. Esse sinal aciona um transdutor piezoelétrico (wafer da German Tech, modelo X20) alojado na cabeça de soldagem, que transforma as oscilações elétricas em vibrações mecânicas da mesma frequência.

A vibração mecânica passa por um amplificador (corneta de amplitude variável, modelo Y20) que amplifica o deslocamento para uma amplitude de meio ciclo utilizável de 20 a 40 µm. O movimento amplificado atinge a corneta de soldagem, usinada em aço rápido importado (material Yishengbai), que transmite a força de cisalhamento oscilatória diretamente para a pilha de metal fixada entre a corneta e a bigorna inferior.

O processo de soldagem (passo a passo)

1. Fase de compressão (0,02–10 s, programável): O cilindro pneumático abaixa a cabeça de soldagem. A ponta de contato pressiona a peça superior e aumenta a pressão até o valor definido. O sistema de guia linear (deslizadores lineares SY, curso de 20 mm) garante uma descida vertical e sem oscilações, independentemente da velocidade selecionada — as taxas de subida e descida são ajustáveis independentemente para um posicionamento preciso.
2. Pulso ultrassônico (0,01–2,0 s): Com a pressão estabilizada, o gerador aplica o pulso ultrassônico. A face da ponta fricciona lateralmente contra a camada metálica superior a 20.000 ciclos por segundo, enquanto as camadas inferiores permanecem estacionárias contra a bigorna. Esse movimento diferencial gera calor friccional localizado e intensa deformação plástica especificamente nas interfaces. Filmes de óxido — a barreira que impede a soldagem por fusão convencional — são fragmentados e dispersos no interior do metal, expondo o metal limpo. Sob a influência combinada da difusão atômica e do fluxo plástico, forma-se uma ligação metalúrgica no estado sólido. O processo não funde o metal; em vez disso, o amolecimento do metal na interface permite a penetração característica camada por camada, sem escurecimento ou perfuração.
3. Fase de espera (vários segundos): Após a interrupção da energia ultrassônica, a pressão pneumática é mantida brevemente para permitir que a ligação se consolide e solidifique sob compressão, formando uma junta robusta em nível molecular. A resistência da solda se aproxima da do material original.
4. Retorno: A válvula solenoide (AIRTAC 24V210-10) libera o ar do cilindro e a cabeça retorna à posição inicial, pronta para a próxima etapa.

Controle inteligente que diferencia esta máquina de soldadores mais simples.

• Rastreamento automático de frequência (±20 Hz, faixa de busca de 19,0000 a 21,0000 Hz): Durante a produção contínua, o transdutor e a corneta aquecem, causando uma deriva em sua frequência de ressonância mecânica. O gerador detecta continuamente essa variação e se ajusta à nova ressonância em tempo real, sem qualquer intervenção manual. Após a troca ou retificação da corneta, o sistema realiza um autodiagnóstico ao ser ligado e se ajusta automaticamente à nova ressonância — sem a necessidade de ajustes manuais tediosos, como "procurar uma estação de rádio", um processo ainda exigido em muitas máquinas concorrentes.
• Função de amplitude constante: Quando a tensão da rede elétrica oscila entre 215 V e 238 V, o gerador compensa automaticamente a tensão de saída para que a amplitude da buzina permaneça constante. Isso garante que a centésima solda de um turno seja idêntica à primeira, independentemente das variações de energia da fábrica.
• Terminação multimodo: O modo Energia interrompe o pulso quando uma meta de Joule predefinida é atingida (ideal para soldas espessas entre abas, onde a entrada total de calor deve ser controlada). O modo Tempo funciona por uma duração fixa (ideal para soldagem repetitiva de alta velocidade em um único ponto). O modo Tempo Inteligente analisa o feedback ultrassônico em tempo real, identifica o momento da completa adesão interfacial e interrompe o pulso, maximizando a resistência e evitando vibrações excessivas que poderiam causar fadiga na folha.
• Amplitude segmentável (1%–100% em 0–100 ms): Para lâminas ultrafinas e delicadas, você pode programar um contato inicial suave com baixa amplitude, seguido por uma rampa até a amplitude máxima para a colagem e, em seguida, uma redução gradual. "A máquina funciona exatamente da maneira que você deseja" — uma frase que nossos engenheiros usam com os clientes.

Principais vantagens de engenharia para soldagem de abas e folhas de baterias

1. Sistema ultrassônico digital de origem alemã com controle automático de frequência. O transdutor utiliza cristais piezoelétricos da German Tech, combinados com um gerador totalmente digital construído com módulos IGBT e um circuito oscilador de excitação independente. Essa arquitetura proporciona uma conversão de energia inerentemente estável e com baixo ruído. Ao contrário dos geradores analógicos que exigem ajuste manual de frequência e sofrem deriva com a temperatura, o sistema TOB se autocalibra na inicialização e rastreia continuamente a ressonância durante a operação. O resultado prático: após a substituição de uma corneta ou o retificação de uma face desgastada, a máquina se ajusta à nova ressonância em segundos, sem necessidade de ajustes por parte do operador — uma capacidade que os sistemas concorrentes no mercado geralmente não possuem, dependendo, em vez disso, de um procedimento manual de "busca" análogo à sintonia de um rádio antigo.
2. Penetração camada por camada sem queimadura ou escurecimento. A combinação de controle preciso de amplitude (meio ciclo de 20 a 40 µm), pressão ajustável (0,3 a 6 kg/cm²) e resolução temporal (até 0,01 s) permite a verdadeira ligação camada por camada em toda a pilha de folhas. A especificação exige explicitamente "nenhum escurecimento", o que significa que a interface de solda permanece livre de óxido e o metal não atinge a temperatura de oxidação. Para uma pilha de alumínio de 20 camadas soldada a uma aba de 0,4 mm, cada camada é unida individualmente e a folha mais externa permanece estruturalmente intacta. Isso impacta diretamente a confiabilidade da célula: uma solda parcialmente queimada pode passar pelo controle de qualidade inicial, mas desenvolver alta resistência durante a ciclagem.
3. Três modos de soldagem para flexibilidade do processo. O gerador oferece modo de energia, modo de tempo e modo de tempo inteligente — cada um adequado a diferentes geometrias de juntas. O modo de energia se destaca em soldas espessas com múltiplas abas, onde a entrada total de calor determina a qualidade. O modo de tempo é ideal para soldagem repetitiva de alta velocidade em pontos únicos em linhas de produção cilíndricas. O modo de tempo inteligente, exclusivo deste gerador, monitora o colapso das interfaces em tempo real e encerra automaticamente o pulso quando a ligação ideal é alcançada, independentemente de pequenas variações na espessura da folha ou na condição da superfície. Este modo é particularmente eficaz para juntas de metais diferentes (Al-Ni), onde uma energia ou tempo fixo pode resultar em soldagem insuficiente no lado do níquel ou em soldagem excessiva no lado do alumínio.
4. Amplitude Segmentável: 1%–100% em uma Janela de 100 ms. Este recurso oferece aos engenheiros de processo um controle muito preciso sobre o perfil da solda. Para folhas de alumínio extremamente frágeis de 0,012 mm, a amplitude pode começar em 20% durante os primeiros 10 ms (para estabelecer contato sem rasgar), aumentar para 80% nos próximos 40 ms (para romper os óxidos e iniciar a ligação) e manter-se em 60% pelos 50 ms restantes (para consolidar sem superaquecer). Uma soldadora com amplitude fixa simplesmente não consegue atingir esse nível de controle, e a diferença é visível tanto na seção transversal da solda quanto nos dados do teste de tração.

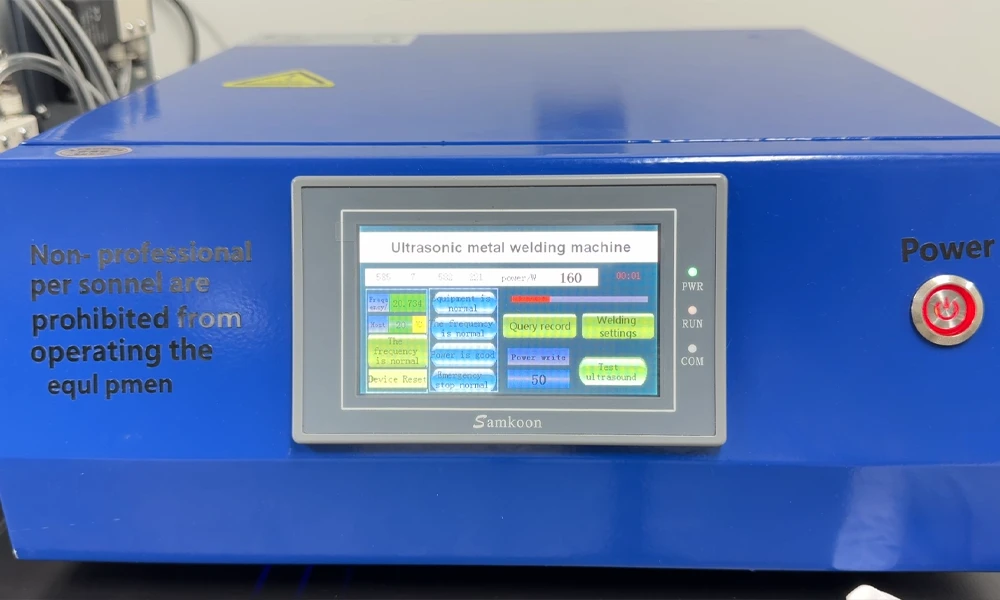

5. Armazenamento de mais de 100 registros de soldagem com registro de dados pronto para nuvem. A interface touchscreen armazena mais de 100 conjuntos de parâmetros e históricos de soldagem, cada um contendo informações de amplitude, energia, tempo e alarmes. Serviços personalizados em nuvem permitem monitoramento remoto de OEE, alertas de falhas e rastreabilidade para auditorias de qualidade. Quando um cliente do setor automotivo precisa demonstrar que cada solda em um lote específico foi realizada dentro das especificações, esses dados podem ser recuperados imediatamente.
6. Projeto mecânico robusto para mais de 100.000 ciclos de soldagem. A corneta de soldagem é fabricada em aço rápido importado (Yishengbai, grau Bohler-Uddeholm) e possui duas faces utilizáveis independentes, dobrando efetivamente o intervalo de manutenção. A bigorna utiliza um padrão de malha otimizado para agarrar lâminas finas sem cortá-las. O sistema de guia linear (marca SY, dois conjuntos de deslizadores lineares, tamanho nominal de 20 mm) e o atuador pneumático (cilindro AIRTAC SDA63×20 com válvula solenoide AIRTAC 24V210-10) são especificados para ciclos de trabalho industriais. A vida útil total do equipamento é de 8 a 10 anos, com garantia de um ano para todos os componentes principais (transdutor, amplificador, corneta, placa principal, transformador de saída, processador de chip da empresa americana ID, cabos), sendo as únicas exclusões o desgaste da face e da base da corneta.
7. Sistemas de proteção abrangentes: O gerador monitora continuamente: tensão de alimentação (faixa de operação de 215 a 238 V, com compensação automática dentro dessa faixa), sobrecorrente (proteção IGBT), sobretemperatura (desligamento automático do transistor de potência interno a 60 °C), instabilidade da frequência da rede elétrica (compensação automática) e sobrecarga de soldagem (feedback de sinal que evita danos ao transdutor e à corneta). O desempenho de EMI/EMC é classificado como "forte capacidade anti-interferência", importante quando a soldadora opera próxima a acionamentos de motores ou outros componentes eletrônicos de potência em uma linha de produção de baterias.

Especificações técnicas completas

Gerador ultrassônico e sistema de controle

Cabeçote de soldagem, transdutor e sistema pneumático

Materiais e configurações de células aplicáveis

Dimensões e peso da máquina

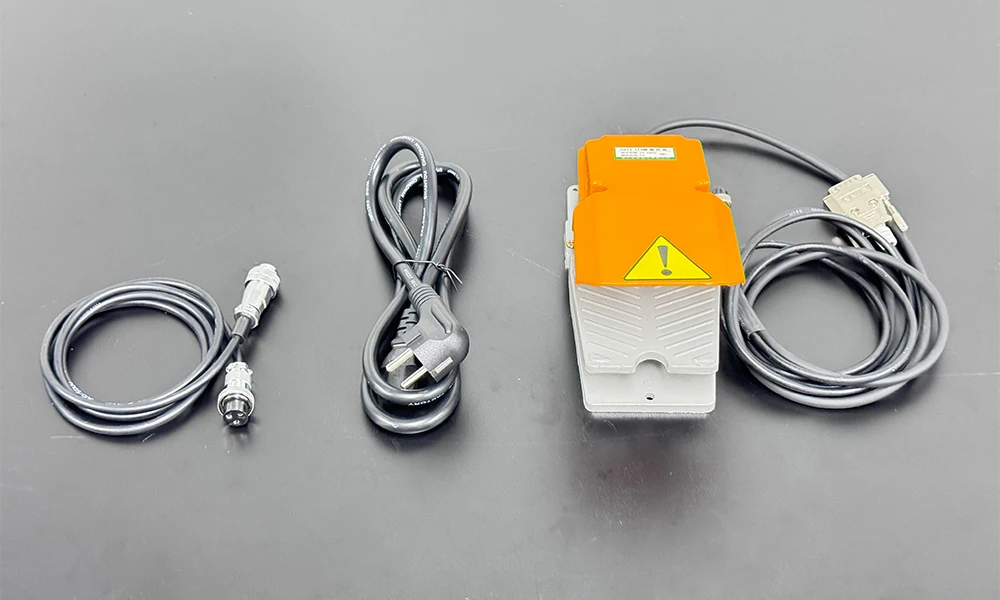

Lista de componentes e peças de reposição

Defeitos comuns na soldagem ultrassônica e solução prática de problemas

Os seguintes problemas são encontrados com frequência na soldagem de terminais de bateria. A tabela explica como os recursos do TOB-20K-1500W ajudam diretamente no diagnóstico. veja e resolva cada um deles.

Parâmetros de soldagem recomendados para juntas de baterias comuns

Estas receitas iniciais foram desenvolvidas usando uma TOB-20K-1500W com um padrão de ponta superior em linha reta padrão e bigorna de malha. Todas pressupõem a limpeza adequada da folha com IPA e temperatura ambiente de 20 a 30 °C. Ajuste-as de acordo com o seu material específico, fornecedor de folha e velocidade de produção.

Nota importante sobre o parâmetro: A porcentagem de amplitude refere-se à configuração de saída do gerador, não ao deslocamento absoluto da ponta. Com amplitude de 100%, o deslocamento de meio ciclo é de aproximadamente 40 µm. Para folhas delicadas, nunca inicie com amplitude superior a 80%. A especificação indica que a pressão ideal produz uma indentação de 1 a 5 mm na borda da seção de solda — use este indicador visual para a configuração inicial.

Por que escolher a TOB-20K-1500W em vez de uma soldadora ultrassônica genérica: uma comparação direta.

Por que as linhas de produção de baterias estão migrando para este sistema: Os motivos mais frequentes citados pelos clientes para a atualização para o TOB-20K-1500W são: força de tração inconsistente entre os turnos de produção devido à regulação inadequada da amplitude do gerador; a frustração de ajustar manualmente a frequência todas as manhãs ou após cada troca da corneta; falha prematura da corneta em ferramentas de baixa resistência; e a impossibilidade de fornecer dados de rastreabilidade da solda durante auditorias de clientes do setor automotivo. O sistema TOB resolve cada um desses problemas diretamente: o gerador digital alemão e o rastreamento automático de frequência eliminam as suposições na configuração, a função de amplitude constante estabiliza a qualidade em meio a flutuações de tensão, a corneta de aço rápido com duas faces prolonga os intervalos de manutenção e a memória com mais de 100 registros fornece a documentação exigida pelos sistemas de qualidade. Como um gerente de produção nos disse: "Antes, a soldagem era o gargalo porque estávamos sempre ajustando algo. Agora, carregamos a receita e a primeira solda passa no teste de tração — sempre, em todos os turnos."

Perguntas frequentes de engenharia — Soldagem ultrassônica de metais para produção de baterias

P1: O TOB-20K-1500W consegue soldar cobre diretamente ao alumínio, ou é necessário usar cobre niquelado?

A soldagem ultrassônica pode unir alumínio a cobre nu, resultando em uma ligação mecanicamente forte. No entanto, em uma célula de íon-lítio, qualquer exposição a vapor de eletrólito ou traços de umidade criará um par galvânico entre o alumínio e o cobre, levando à corrosão na junta ao longo da vida útil da célula. Por esse motivo, a prática da indústria de baterias é usar terminais de cobre niquelados para unir alumínio a folhas ou tiras de alumínio. A camada de níquel atua como uma barreira. A máquina solda tanto cobre nu a alumínio quanto cobre niquelado a alumínio com a mesma eficiência; a escolha depende inteiramente do projeto da célula e do ambiente de serviço esperado.

Q2: Com que frequência a ponta de solda deve ser inspecionada e qual o procedimento a seguir quando o padrão de solda se desgasta?

Na soldagem de produção de folha de alumínio de 0,012 mm em taxas de ciclo típicas, o padrão da face da ponta (textura em linhas retas ou quadriculadas) permanece eficaz por aproximadamente 50.000 a 100.000 soldas por face, dependendo da dureza do material e das configurações de pressão. Recomendamos inspecionar a profundidade do padrão com um medidor de profundidade simples a cada 10.000 soldas. Quando a profundidade do padrão diminuir para menos de aproximadamente 0,5 mm, gire a ponta para a segunda face utilizável. Quando ambas as faces estiverem desgastadas, a ponta pode ser retificada para restaurar a textura original. A TOB pode recomendar um serviço de retificação certificado. A especificação indica uma vida útil da face da ponta de ≥100.000 soldas — isso pressupõe o uso adequado com a faixa de pressão recomendada e limpeza regular para evitar o acúmulo de alumínio.

P3: A qualidade da soldagem muda quando a temperatura ambiente da fábrica varia do inverno para o verão (por exemplo, de 10 °C para 35 °C)?

O rastreamento digital de frequência compensa em grande parte as variações de ressonância induzidas pela temperatura no transdutor e na corneta. O transdutor é um ressonador mecânico e sua frequência natural varia ligeiramente com a temperatura, mas o gerador se ajusta à nova ressonância a cada ciclo dentro de sua faixa de rastreamento de ±20 Hz — nenhum ajuste manual é necessário. As vedações do sistema pneumático (AIRTAC) são classificadas para faixas de temperatura industriais. Para uma partida a frio em uma manhã de segunda-feira a 10 °C, é recomendável realizar aproximadamente cinco soldas de teste em sucata de folha metálica. Isso estabiliza a temperatura de operação do transdutor, do amplificador e da corneta. A temperatura do grupo vibratório permanece no ponto mínimo durante a operação normal devido ao controle inteligente de frequência, o que contribui para uma qualidade de solda consistente em diferentes condições ambientais.

Q4: As velocidades de subida e descida da cabeça de soldagem podem ser ajustadas independentemente? E por que isso é importante?

Sim, as velocidades de subida e descida da cabeça de soldagem são ajustáveis de forma independente e precisa por meio dos controles de fluxo pneumático. Isso é importante na produção, pois a velocidade de aproximação deve ser rápida o suficiente para atender à meta de tempo de ciclo (a soldagem total deve ser concluída em 1 segundo, conforme a especificação), mas a descida final sobre a peça de trabalho deve ser lenta o suficiente para evitar danos por impacto em folhas ultrafinas. As velocidades ajustáveis, combinadas com o posicionamento preciso superior e inferior e o sistema de guia linear, permitem programar uma aproximação rápida a um ponto logo acima da pilha, seguida por uma descida final suave sob pressão controlada, maximizando tanto a produtividade quanto a integridade da folha.

Q5: O sistema é adequado para soldagem em ambiente seco ou caixa de luvas?

A cabeça de soldagem e os componentes pneumáticos podem operar em um ambiente seco com baixa umidade (ponto de orvalho até aproximadamente −40 °C, típico para montagem de células de íon-lítio). O painel elétrico não é adequado para integração em caixa de luvas, mas a unidade principal pode ser instalada dentro de uma sala seca de grandes dimensões ou em um gabinete personalizado. Os cabos de controle (cabo de alta frequência ×2, cabo de controle de saída multicondutor ×1) têm 1 m de comprimento padrão e podem ser estendidos com cabos de comprimento personalizado caso o gerador precise ser instalado fora do ambiente controlado. Entre em contato com a TOB para requisitos de personalização.

Precisa de uma receita de soldagem validada para sua aplicação específica de junção de abas com folha metálica ou células de embalagem multicamadas? Solicite o pacote completo de especificações TOB-20K-1500W e uma folha de parâmetros iniciais aos nossos engenheiros de processos de união.
