Marca:
TOB NEW ENERGYitem número.:
TOB-GH3000-1pedido (moq):
1setPagamento:
L/C,T/Torigem do produto:
Chinaporto de embarque:

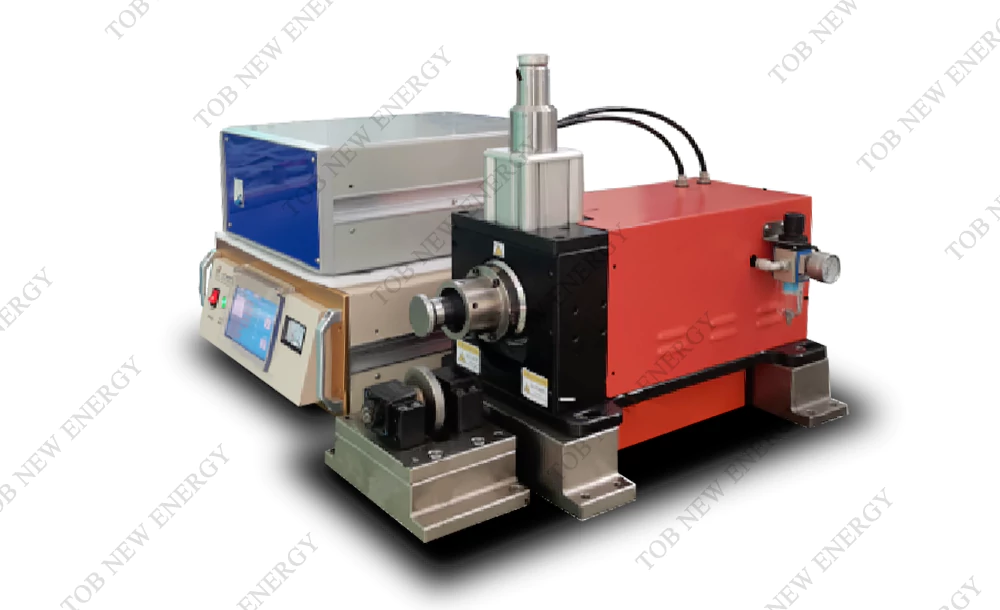

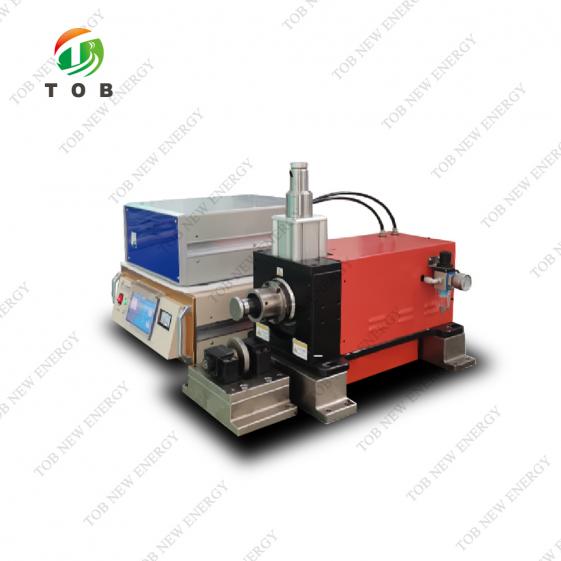

XIAMENMáquina de solda ultrassônica para laminação de metal
ESPECIFICAÇÕES
Esta máquina de solda ultrassônica para laminação de metal é eficiente, precisa e limpa. Sua maior característica é a emissão contínua de ondas ultrassônicas, que podem ser soldadas por laminação.
Introdução
A soldagem ultrassônica é um método de soldagem no estado sólido, no qual a conexão entre as peças soldadas é obtida através da vibração elástica de alta frequência de um sistema acústico e do efeito de fixação da pressão estática entre as peças. O gerador ultrassônico é um dispositivo de conversão de frequência que transforma a corrente de frequência de energia em uma corrente oscilante na frequência ultrassônica, enquanto o transdutor depende do "efeito piezoelétrico" para converter a energia elétrica da frequência ultrassônica alimentada no gerador em energia de vibração mecânica. Um amplificador é usado para amplificar a amplitude e acoplar a carga. Os soldadores convertem a energia em energia de atrito, energia de deformação e energia térmica entre as peças sob a ação combinada de pressão estática e energia de vibração elástica, resultando na formação de uma película de óxido superficial nas superfícies das duas peças, conseguindo assim a soldagem por fricção. Quando diferentes materiais metálicos são soldados, formam-se interfaces moleculares mistas, resultando em soldagem metalúrgica.
Princípio

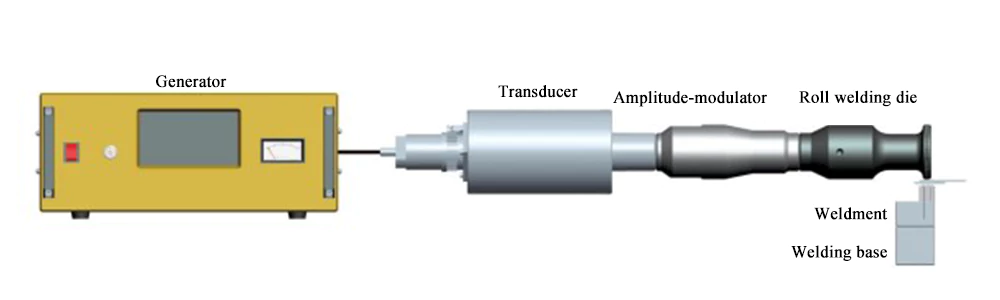

O transdutor converte energia elétrica em energia mecânica da frequência correspondente, que é aplicada ao interface da chapa metálica a ser soldada. Isto gera instantaneamente calor no junção da chapa metálica, ativando as moléculas na rede metálica e fazendo com que os átomos na junção da chapa metálica penetrem e soldem juntos.
Procedimento
|
Não. |
Materiais |
Soldagem método |
Processo aplicação |
|
1 |

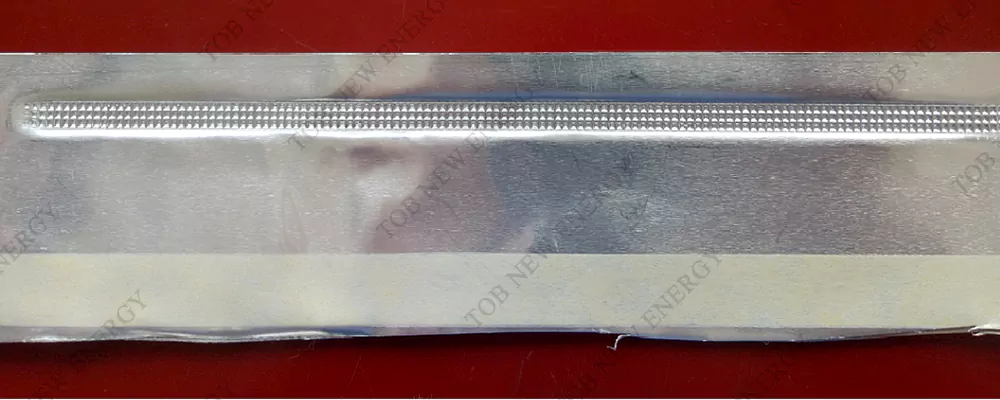

Alumínioï¼0,8-1,8mm) |

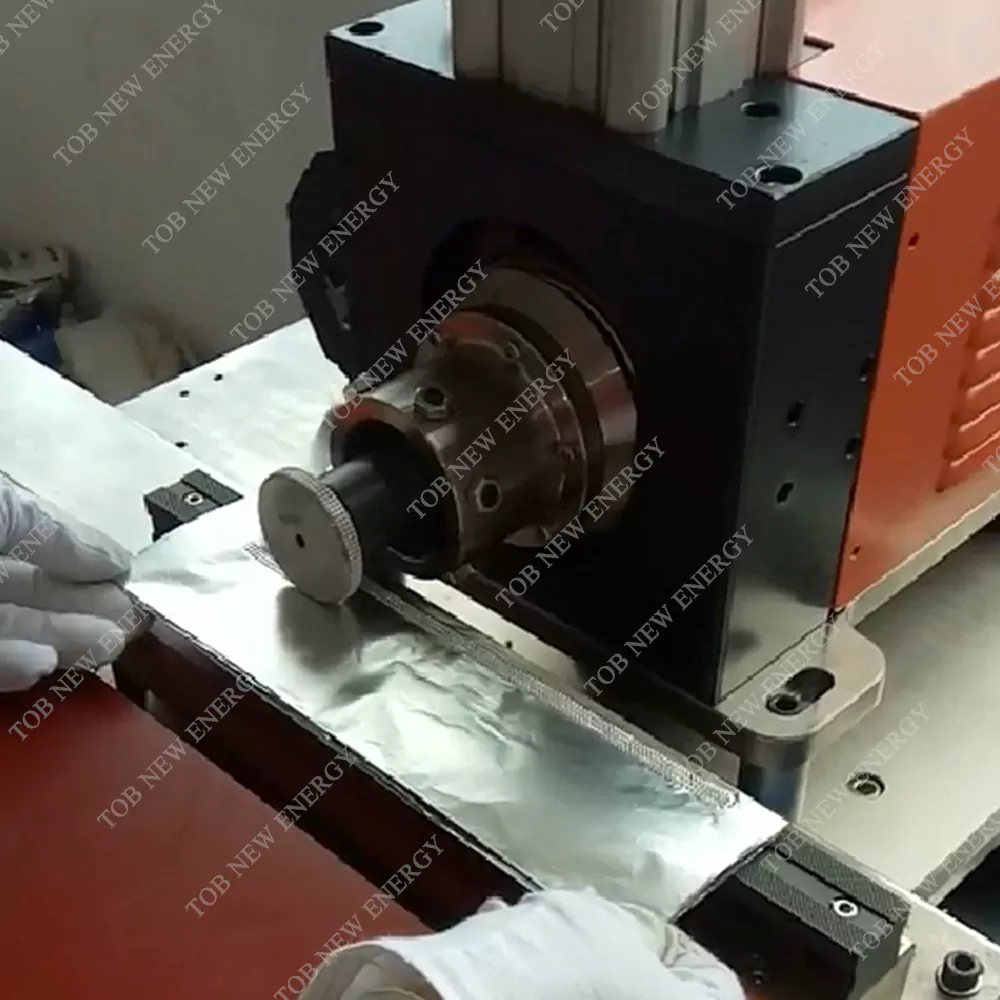

Rolando soldagem |
Alumínio tubo |
Básico parâmetros
Composição do equipamento (quantidade por unidade)
|
Não. |
Nome |
QTD |
Observação |
|
Ultrassônico cabeça |
1 peça |
3000W |
|
|
O gerador ultrassônico |
1 peça |
20KHZ |
|
|
Industrial gerador de controle |
1 peça |
220V |
|
|
Ultrassônico transdutor |
1 peça |
20KHz |
Básico parâmetros
|
Não |
Nome |
Parâmetros |
Observação |
|
1 |
Configurar fonte de alimentação |
Fonte de alimentação monofásicaï¼220VAC±10%,50Hz |
|
|
2 |
Comprimido demanda e pressão de ar |
0,6m³/min |
|
|
3 |
Ambiental requisitos |
umidade﹤48%ã |
|
|
4 |
Parâmetros de soldagem |
Rolamento contínuo ultrassom |
|
5 |
Amplitude ajustável |
Ajuste de 10-95% |
|
|
6 |
Frequência do equipamento |
Frequência do equipamentoï¼20KHZ±100Hzï¼rastreamento automáticoï¼ |
|
|
7 |
Parâmetros de energia elétrica |
Entrada elétrica máxima potênciaï¼3000Wï¼potência ajustávelï¼ |
|
|
8 |
Modo de soldagem |
Modo contínuo |
|
|
9 |
Modo de controle do equipamento |
O motor manual é controlado por um sinal de pedal. |
|
|
10 |
Velocidade |
â§8-10m/min |
|
Configuração do componente principal
|
Não. |
Item |
Parâmetro Técnico |
Observação |
|
1. |

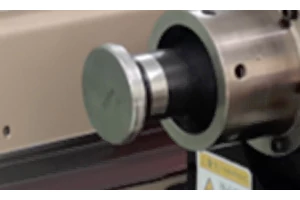

Ultrassônico cabeça |
20KHzï¼De acordo com o diagrama de processamento |
|
|
2. |

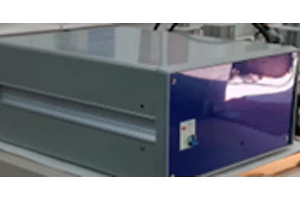

O gerador ultrassônico |
20KHz |
|
|
3. |
Industrial gerador de controle |
Pode ser ajustado para velocidade |
|
|
4. |
Transdutor ultrassônico |
20KHzï¼largura 3mm |
|
Principal marcas de componentes
|
Não. |
Nome |
Marca |
País |
|
1 |
Pneumático parte |
Novo Lide |
TaiWan,China |
|
2 |
Cabeça quadro |
|
China |
|
3 |
Ultrassônico transdutor |
|
China |
|
4 |
Deslocamento sensor |
NOVOTEChNIK |
Alemanha |
|
5 |
Eletrônico válvula proporcional |
NOVOTEChNIK |
Alemanha |
6 |
Ultrassônico haste de amplitude |
|
China |
|
7 |
Ultrassônico transdutor |
|
China |
|
8 |
Transmissor |
SBT904 AVÊNTICOS |
China |
|
9 |
O gerador ultrassônico |
|
China |
Lista de peças vulneráveis e peças sobressalentes. As peças sobressalentes são aleatoriamente dadoï¼
|
Não. |
Nome |
QTD |
Observação |
|
1 |
Transdutor ultrassônico |
1 conjunto |
20KHZ |
|
2 |
Chave ajustável |
1 conjunto |
38-42 |
|
3 |
chave hexagonal interna |
1 conjunto |
|
EXIBIÇÃO DO PRODUTO
