Equipamentos para laboratório de células tipo moeda: o guia completo para laboratórios de P&D de baterias

Um laboratório de P&D de baterias que gasta US$ 80.000 em câmaras de luvas ainda pode não conseguir produzir uma bateria tipo moeda com capacidade consistente.

O problema raramente é o orçamento. É a sequência de execução.

A caixa de luvas é comprada primeiro porque representa a credencial de sala limpa. Então a realidade bate à porta: o misturador de pasta não consegue dispersar o negro de fumo em aglomerados menores que 5 μm. A lâmina de revestimento tem um desvio de 20 μm. A prensa deforma a lata. Três meses de pesquisa se perdem em artefatos de equipamento disfarçados de problemas de material.

A seguir, apresentamos uma lista de verificação, estação de trabalho por estação de trabalho, para a construção de semicélulas CR2032 reproduzíveis, com especificações críticas, pontos de falha comuns e critérios de seleção para cada componente.

Fluxo de trabalho com pilhas tipo moeda: um mapa sequencial de equipamentos

Uma pilha tipo moeda CR2032 tem uma estrutura simples: corpo do cátodo, disco do cátodo, separador, ânodo de lítio, espaçador, mola, tampa do ânodo. Aperte. Pronto.

Na prática, cada etapa possui um modo de falha com tolerância rigorosa. Uma máquina com especificações abaixo do ideal propaga o erro por toda a célula.

1. Mistura de Suspensões: A Dispersão Determina Tudo

Três parâmetros regem a qualidade da pasta: uniformidade da dispersão das partículas, viscosidade dentro da faixa alvo (3.000–8.000 mPa·s para a maioria das pastas NMC) e ausência de ar incorporado.

Especificações mínimas viáveis do equipamento:

Um agitador magnético padrão é insuficiente para a pasta de baterias. O negro de fumo e o PVDF formam aglomerados que uma barra magnética simplesmente empurra em círculos sem quebrar. As forças de cisalhamento necessárias exigem uma ação de mistura planetária.

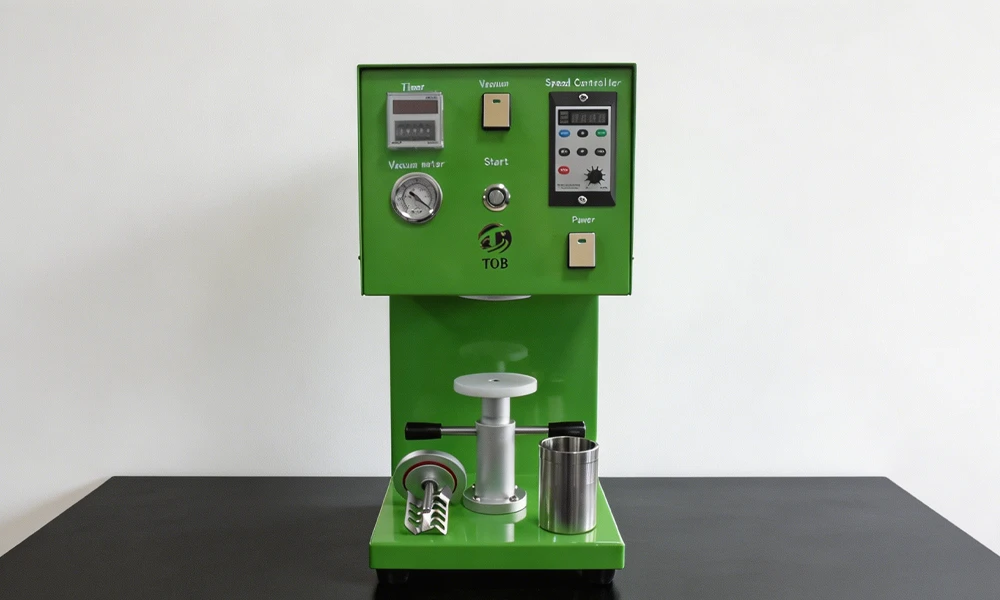

Caso de falha documentado: Um laboratório que utilizava um agitador com placa aquecedora para a preparação da pasta de NMC811 registrou um desvio padrão de capacidade de 12% em 200 células. O pó do cátodo foi apontado como culpado. A causa principal foi a dispersão inadequada durante a mistura. A substituição do agitador por um [dispositivo/sistema/ferramenta ... Misturador planetário a vácuo de laboratório com capacidade de 100–500 mL A capacidade resolveu a variação em um único lote.

2. Revestimento do eletrodo: a uniformidade da espessura determina a capacidade.

O revestimento determina a capacidade superficial. Quando a folga da lâmina raspadora varia em 10 μm, a carga de material ativo varia em aproximadamente 8%. Isso se traduz em uma variação de 0,4 mAh em uma bateria tipo moeda, onde a meta é de 2,5 mAh.

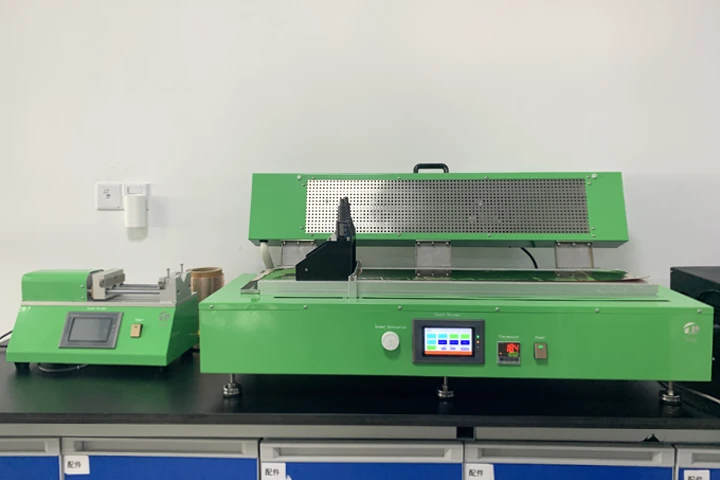

Comparação de métodos de revestimento para laboratórios de P&D:

Para laboratórios de P&D universitários e industriais que fabricam células tipo moeda, um revestidor de filme de leito aquecido com altura da lâmina ajustável por micrômetro (faixa de 0 a 5 mm, resolução de 1 μm) representa o equilíbrio ideal entre capacidade e custo.

Verificação crítica de qualidade: A espessura do revestimento deve ser medida em cinco pontos ao longo de cada eletrodo. Se a espessura da borda exceder 5% de desvio em relação ao centro, a lâmina não está paralela ao substrato. É necessário o uso de calços. Aceitar essa variação introduz um erro sistemático em todas as células subsequentes.

Visão geral da engenharia: O afinamento das bordas em um eletrodo de P&D de 50 mm de largura pode parecer insignificante. No entanto, quando escalado para uma largura de revestimento de 300 mm para produção piloto, esse mesmo defeito de borda de 5% se transforma em uma faixa de 15 mm de material descartado em ambas as bordas. O rendimento cai antes mesmo da linha piloto entrar em operação. Equipamento de revestimento de laboratório com cabeçotes de lâmina ajustáveis por micrômetro e a verificação de paralelismo inferior a 2 μm em toda a largura do revestimento garante que os parâmetros do processo sejam transferidos diretamente da P&D para a escala piloto.

3. Secagem do eletrodo: a cinética da remoção do solvente é importante.

A velocidade de secagem afeta diretamente a distribuição do aglutinante. Quando o solvente evapora muito rapidamente, o aglutinante PVDF migra para a superfície do eletrodo. O resultado é uma camada rica em material ativo na interface do coletor de corrente com adesão insuficiente, levando à delaminação.

Protocolo padrão de secagem para P&D:

• 60–80 °C para suspensões de NMC à base de NMP
• 80–100 °C para suspensões aquosas de LFP
• Mínimo de 4 horas, geralmente durante a noite, sob vácuo.

Uma estufa de secagem a vácuo com estabilidade de temperatura de ±1°C é um requisito indispensável. Estufas de laboratório padrão com variação térmica de ±10°C produzem eletrodos com distribuição inconsistente do aglutinante, que não pode ser detectada visualmente, mas se manifesta como variação de capacidade durante a ciclagem.

4. Calandragem de eletrodos: alvos de densidade compactada

Os eletrodos após a secagem são porosos. O excesso de porosidade reduz a densidade de energia volumétrica e prejudica a condutividade eletrônica. A porosidade insuficiente impede a molhagem adequada do eletrólito.

Metas de densidade compactada padrão da indústria:

• Cátodos NMC: 2,8–3,4 g/cm³
• Ânodos de grafite: 1,4–1,6 g/cm³
• Cátodos LFP: 2,2–2,6 g/cm³

UM prensa de laminação de precisão O controle de pressão calibrado é obrigatório. Tanto a distância entre os eletrodos quanto a força aplicada exigem controle e repetibilidade.

Caso de falha documentado: Uma startup ignorou completamente a calandragem durante a fase inicial de P&D, com a intenção de "otimizar posteriormente". As células tipo moeda apresentaram uma capacidade 40% menor do que a teórica. O cátodo não calandrado continha um volume morto que o eletrólito preenchia sem atingir o material ativo. Seis meses de reformulação do material não produziram melhorias, pois a falha no equipamento — e não no material — era a causa principal do problema.

5. Perfuração com eletrodo: Eliminação de rebarbas.

Os eletrodos das células tipo moeda são cortados por estampagem com diâmetros de 14 a 16 mm. Uma matriz de estampagem cega ou desalinhada produz rebarbas nas bordas. Essas rebarbas penetram no separador durante a crimpagem, criando microcurtos-circuitos que se manifestam como baixa tensão de circuito aberto ou autodescarga rápida.

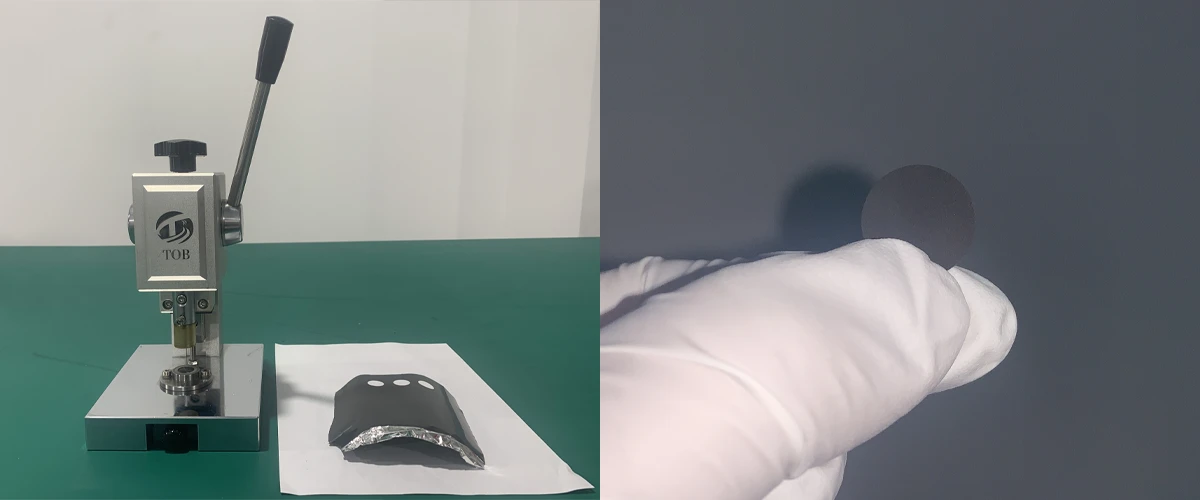

Requisitos de equipamento: Punção de precisão com matrizes intercambiáveis (14 mm, 15 mm, 16 mm). Os eletrodos perfurados devem apresentar zero rebarbas sob ampliação óptica de 10×. As matrizes requerem afiação ou substituição regulares — um item de manutenção frequentemente negligenciado em laboratórios acadêmicos.

6. Porta-luvas: Especificações de controle de atmosfera

O lítio metálico reage com a água. O eletrólito reage com a água. Qualquer entrada de umidade durante a montagem da célula compromete-a irreversivelmente.

Especificação mínima da câmara de luvas para P&D:

• O₂ < 0,1 ppm
• H₂O < 0,1 ppm
• Design de duas estações com antecâmara
• Analisadores integrados de O₂/H₂O
• Sistema de purificação com capacidade de regeneração

Realidade orçamentária: Um adequado Grau de bateria porta-luvas Um sistema de purificação de gás com capacidade de regeneração normalmente custa entre US$ 15.000 e US$ 25.000. Unidades de menor custo geralmente exigem a substituição do cartucho de purificação a cada 6 meses, em vez de a cada 3 anos, o que acaba consumindo a economia inicial com os custos de consumíveis.

7. Montagem de Célula Tipo Moeda: Precisão da Pressão de Crimpagem

A crimpagem é a etapa mecânica final. A pressão determina diretamente a integridade da vedação e o contato interno.

Requisitos de pressão de crimpagem para CR2032: 600–800 psi, calibrado de acordo com o material específico da junta e a configuração da célula.

Comparação de tipos de imprensa:

Para laboratórios que produzem mais de 50 células por semana, uma prensa pneumática é o mínimo necessário. Para aqueles que publicam dados revisados por pares ou qualificam materiais para ampliação em escala piloto, um crimpador de pilhas tipo moeda elétrico O registro digital de pressão proporciona a rastreabilidade necessária.

Pronto para construir seu laboratório? Um laboratório de células tipo moeda é um sistema integrado, não uma coleção de instrumentos individuais. Um componente com especificações inadequadas — um crimpador impreciso, uma câmara de luvas com deriva de umidade, um misturador incapaz de dispersão adequada — e toda a cadeia de P&D gera ruído em vez de dados úteis. A TOB New Energy fornece... Equipamento completo de laboratório para células tipo moeda fornecedor de pacotes turnkey para mais de 2.000 institutos de pesquisa e fabricantes de baterias em todo o mundo, com linhas de laboratório pré-comissionadas, instalação no local e treinamento de operadores incluídos como padrão.

Perguntas frequentes (FAQ)

P: Qual é o conjunto mínimo de equipamentos necessários para montar a primeira bateria tipo moeda?
A: Balança de precisão, misturador a vácuo (ou almofariz e pilão para testes iniciais), revestidor com lâmina dosadora, estufa a vácuo, perfurador de eletrodos, câmara de luvas e prensa de crimpagem manual. Orçamento: US$ 20.000 a US$ 30.000 para uma configuração básica funcional.

P: É necessário um forno a vácuo para a secagem de eletrodos, ou a secagem ao ar é suficiente?
A: É necessário um forno a vácuo. A secagem ao ar em condições ambientais introduz umidade que degrada o desempenho do eletrólito. A secagem a vácuo a 60–100 °C sob -0,08 MPa remove o solvente residual e a umidade adsorvida. Uma perda de capacidade de 15–20% é típica quando esta etapa é omitida.

P: Quantas células por condição são necessárias para que os dados sejam estatisticamente significativos?
A: Mínimo de 5 células por condição; 10 é o ideal. Estudos publicados com n=3 frequentemente falham na replicação. Em P&D industrial, menos de 8 células por conjunto de parâmetros é considerado insuficiente para decisões de processo.

P: A mesma câmara de luvas pode servir tanto para pesquisas com íons de sódio quanto com íons de lítio?
A: Não recomendado. O sódio reage com a umidade de forma mais violenta do que o lítio. A menos que sejam mantidos protocolos rigorosos de descontaminação e segregação atmosférica entre os produtos químicos, recomenda-se fortemente o uso de caixas de luvas dedicadas para cada produto químico, a fim de evitar contaminação cruzada e incidentes de segurança.

Este guia técnico foi preparado pela equipe de engenharia de processos da [nome da empresa/empresa]. TOB Nova Energia Somos um fabricante direto de equipamentos completos para laboratórios de baterias, desde células tipo moeda até baterias em escala piloto, sediado em Xiamen, China. Os equipamentos são projetados, fabricados, testados e enviados a partir de uma única fábrica — sem revendedores, intermediários ou margens de lucro.
