Formação e classificação na fabricação de baterias de íon-lítio

A formação e a classificação da capacidade estão entre as etapas finais e mais críticas em fabricação de baterias de íon-lítio Embora essas etapas ocorram após a fabricação dos eletrodos e a montagem da célula, elas influenciam fortemente a estabilidade eletroquímica, o desempenho de segurança, a consistência e a vida útil do produto final. Em aplicações industriais, linhas de produção de baterias O processo de formação ativa a bateria pela primeira vez, enquanto o processo de classificação avalia e classifica as células com base em parâmetros elétricos mensuráveis.

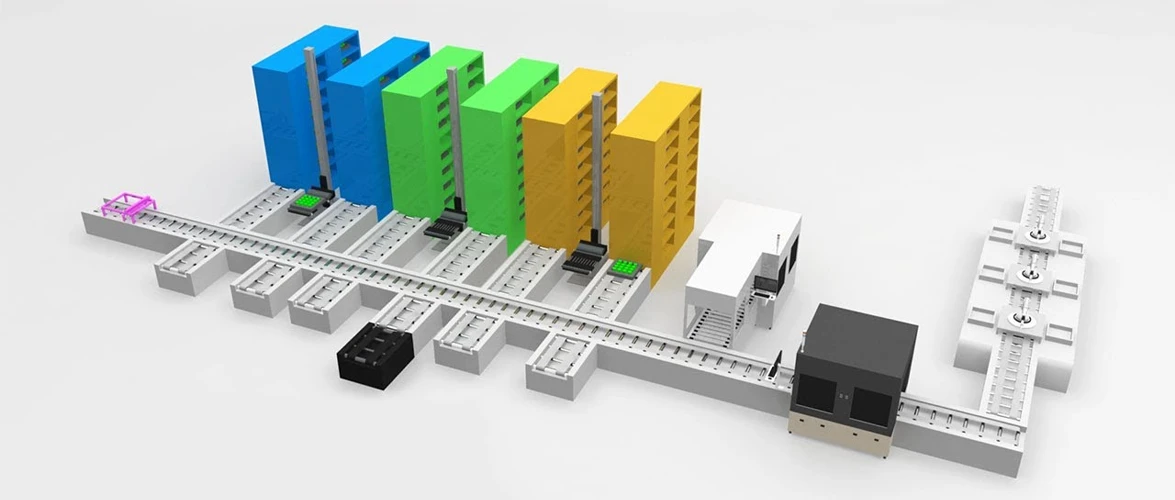

Do ponto de vista da engenharia, essas operações não são simples procedimentos de carregamento e teste. Cada etapa — enchimento com eletrólito, envelhecimento, formação, enchimento secundário, avaliação do valor K e classificação de capacidade — é projetada com base em mecanismos eletroquímicos, comportamento de transporte de massa, evolução de gases e requisitos de controle de qualidade. Em fábricas de baterias modernas, o projeto desses processos deve ser integrado ao layout geral da linha de produção, à capacidade dos equipamentos e às especificações de desempenho desejadas. Para fabricantes que constroem novas instalações, essas etapas são normalmente implementadas como parte de um projeto completo. solução de linha de produção de baterias de lítio , onde sistemas de formação , quartos para idosos, e máquinas de classificação são configuradas de acordo com os requisitos de capacidade e composição química.

Este artigo fornece uma explicação técnica detalhada de cada etapa do processo de formação e classificação de capacidade, juntamente com as razões físicas e químicas por trás das operações.

1. Primeiro enchimento com eletrólito após a montagem da célula

Durante o primeiro enchimento, a célula montada é colocada em uma câmara de enchimento a vácuo. A câmara é evacuada para criar pressão negativa dentro da célula. Assim que a pressão interna estiver suficientemente baixa, a válvula do eletrólito é aberta e o eletrólito flui para dentro da célula devido à diferença de pressão. Este método garante que o eletrólito penetre nos poros do separador e na estrutura do eletrodo de forma mais eficiente do que o enchimento atmosférico simples.

O objetivo do primeiro preenchimento não é apenas introduzir o eletrólito, mas também garantir a molhagem uniforme dos eletrodos porosos. Uma molhagem inadequada pode levar a alta resistência interna, formação não uniforme da SEI (interface eletrólito sólido) e perda de capacidade em estágios posteriores.

2. Envelhecimento em Alta Temperatura para Molhabilidade do Eletrólito

As células são colocadas em uma câmara de envelhecimento com temperatura controlada por um período específico para acelerar a difusão do eletrólito nos poros do eletrodo. A umectação adequada é essencial para a formação estável da SEI durante o processo de formação subsequente.

Durante o envelhecimento, a célula ainda não está permanentemente selada. Portanto, um pino de vedação temporário deve ser usado para fechar a porta de enchimento. Sem a vedação temporária, a alta temperatura pode causar a evaporação do eletrólito, levando a alterações na concentração, instabilidade no desempenho e potenciais riscos à segurança.

Tabela 1 — Objetivo do envelhecimento em alta temperatura

3. Processo de formação e geração do filme SEI

Durante a primeira carga, o eletrólito se decompõe na superfície do grafite, formando uma camada SEI fina, porém densa. Essa camada permite a passagem de íons de lítio, impedindo a decomposição adicional do eletrólito. A qualidade da película SEI determina diretamente a vida útil, a resistência interna e a segurança.

Para obter uma película SEI de alta qualidade, a formação é geralmente realizada utilizando um perfil de corrente de múltiplas etapas.

A geração de gás ocorre durante a formação porque a decomposição do eletrólito produz gases como CO₂ e hidrocarbonetos. Para evitar o acúmulo de gás na interface do eletrodo, a produção industrial frequentemente utiliza a formação em pressão negativa, onde o gás é removido durante o processo.

O gás aprisionado entre as camadas dos eletrodos pode bloquear os caminhos de transporte dos íons de lítio, levando à formação não uniforme da SEI (interface eletrólito sólido) e à variação de desempenho entre as células.

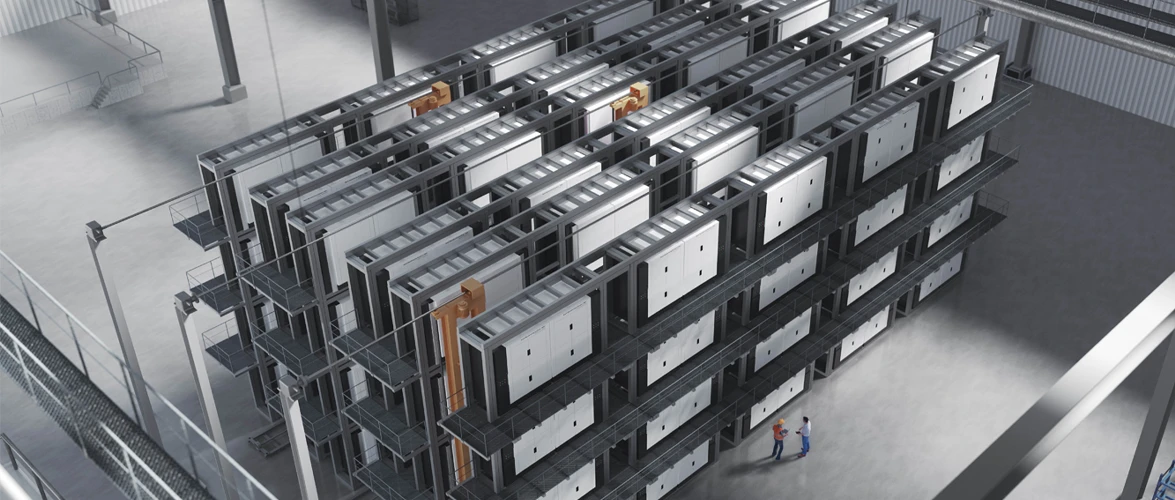

Nas fábricas modernas, os sistemas de formação são projetados em conjunto com o...
Equipamentos de formação e classificação de baterias, garantindo controle preciso da corrente, estabilidade da temperatura e gerenciamento de gases.

4. Preenchimento com eletrólito secundário

Esta medida exige duas razões principais:

Como resultado, a quantidade de eletrólito dentro da célula fica menor que o valor projetado. O enchimento secundário compensa essa perda. e a perda garante o volume correto de eletrólitos.

A operação é semelhante ao primeiro enchimento, mas a quantidade de líquido utilizada é menor. Após o segundo enchimento, a porta de enchimento é soldada para selar permanentemente a célula.

Tabela 2 — Comparação entre o primeiro e o segundo preenchimento

5. Medição de OCV e teste de valor K em alta temperatura

O objetivo é calcular o valor K em altas temperaturas, que descreve a taxa de autodescarga da bateria.

A fórmula é:

K = (OCV1−OCV2) / (T2−T1)

Unidade: mV/h

A célula é armazenada em temperatura elevada entre as duas medições. Um valor K elevado indica queda de tensão anormal, que pode ser causada por fuga interna, contaminação ou microcurtos-circuitos.

Células com valor K excessivo devem ser removidas antes da avaliação.

Tabela 3 — Interpretação do valor K em altas temperaturas

6. Classificação de Capacidade (Ciclos de Teste de Formação)

Na produção industrial, a classificação geralmente é realizada com corrente relativamente alta (0,5C–1C) para simular as condições reais de operação.

As células são então classificadas em diferentes categorias de acordo com a capacidade medida.

Exemplo de classificação:

As máquinas de classificação devem fornecer controle preciso de corrente, gerenciamento de temperatura e alta consistência de canal, razão pela qual normalmente são integradas em um
Solução para linha piloto de baterias ou linha de produção, em vez de ser usada como equipamento independente.

7. Teste do valor K à temperatura ambiente após a despolarização

Logo após a carga e descarga, a tensão cai rapidamente devido ao relaxamento do potencial do eletrodo. Se a tensão de circuito aberto (OCV) for medida imediatamente, o valor de K calculado será artificialmente alto.

Portanto, as células são armazenadas por um período até que a voltagem se estabilize, e então um segundo teste de valor K é realizado à temperatura ambiente.

Este teste remove ainda mais as células defeituosas antes do envio.

8. Liberação final das células qualificadas

- Primeiro enchimento

- Envelhecimento

- Formação

- Segundo enchimento

- Teste K em alta temperatura

- Classificação de capacidade

- Teste K à temperatura ambiente

As células podem ser liberadas da fábrica.

Embora essas etapas ocorram no final do processo, elas determinam se a bateria atenderá às suas especificações de projeto. Formação incompleta, molhagem inadequada, eletrólito insuficiente ou classificação imprecisa reduzirão diretamente a vida útil e a consistência dos ciclos.

Por esse motivo, a seção de formação e classificação costuma ser a parte de uma fábrica de baterias que mais consome energia, tempo e equipamentos, e deve ser considerada desde o início do projeto da planta.
