Métodos não destrutivos para detectar depósitos de lítio

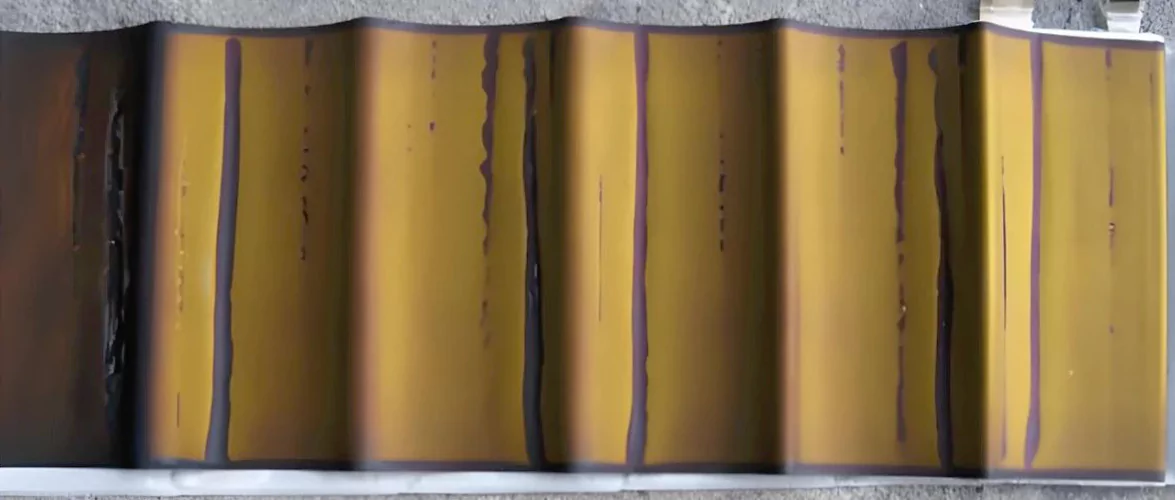

A deposição de lítio refere-se ao fenômeno prejudicial em que os íons de lítio não se intercalam no ânodo de grafite durante os processos de carga, passando por redução eletroquímica para formar depósitos metálicos de lítio. Isso resulta na formação de camadas metálicas de lítio cinza-prateadas características ou cristais de lítio dendrítico na superfície do ânodo.

Tradicionalmente, a desmontagem de baterias tem sido o principal método para confirmar suspeitas de incidentes de deposição de lítio, especialmente quando há anomalias de capacidade observáveis ou crescimento dendrítico visível. No entanto, técnicas avançadas de diagnóstico não destrutivo agora permitem uma detecção precisa por meio de análises eletroquímicas sofisticadas.

Ⅰ. Metodologias avançadas de detecção não destrutiva:

1. Análise de desconvolução do perfil de tensão

Durante os ciclos de carga em corrente constante (CC), as baterias de íons de lítio normalmente apresentam uma curva de tensão monotonicamente crescente, proporcional ao estado de carga (SOC). O surgimento de uma depressão prematura do platô de tensão durante a fase de carga em tensão constante (CV) serve como um indicador crítico de deposição de lítio. Esse fenômeno ocorre devido ao consumo irreversível do estoque ativo de lítio por meio de reações de deposição, resultando em capacidade reversível reduzida e declínio acelerado da tensão.

2. Análise de Capacidade Diferencial (dV/dQ)

Esta técnica analítica envolve o cálculo da primeira derivada da tensão em relação à capacidade (dV/dQ) para identificar picos característicos de transição de fase em ânodos de grafite. A deposição de lítio se manifesta por meio de alterações distintas nessas assinaturas de transição de fase, incluindo:

• Deslocamento da posição de pico (deslocamento >20 mV indica obstrução grave de intercalação)

• Atenuação da intensidade do pico (magnitude reduzida sugere cinética de inserção de lítio comprometida)

• Distorção da forma do pico (alargamento assimétrico reflete distribuição de reação heterogênea)

3. Diagnóstico por Espectroscopia de Impedância Eletroquímica (EIS)

O revestimento de lítio induz mudanças significativas na dinâmica de transferência de carga interfacial:

• A formação de depósitos de "lítio morto" eletricamente isolados aumenta a resistência ao transporte iônico

• A reconstrução da camada SEI (Solid Electrolyte Interphase) altera a impedância de transferência de carga (Rct)

• A expansão do semicírculo de alta frequência nos gráficos de Nyquist (tipicamente na faixa de 100 Hz a 10 kHz) se correlaciona com o crescimento da impedância interfacial

• A deformação do semicírculo de frequência média reflete as limitações de transferência de carga induzidas pela deposição de lítio

4. Caracterização do tempo de voo ultrassônico (TOF)

Esta técnica acústica espacialmente resolvida capitaliza a arquitetura estratificada das baterias de íons de lítio:

• A calibração TOF de base estabelece assinaturas acústicas de referência

• A deposição de lítio cria descontinuidades na impedância acústica (ΔZ > 15% indica revestimento significativo)

• A análise da forma de onda do eco detecta:

- Atenuação da amplitude do sinal (variação de 5-15 dB)

- Anomalias de deslocamento de fase (desvio >5°)

- Alterações no coeficiente de reflexão no domínio do tempo (> limite de 8%)

Limitações técnicas atuais:

• Aplicável principalmente a configurações de células de bolsa (o invólucro de alumínio em células prismáticas causa atenuação ultrassônica de mais de 90%)

• O limite de detecção requer uma fração mínima de 2,8% do volume de lítio metálico

• Requer algoritmos sofisticados de processamento de sinal (por exemplo, redução de ruído por transformada wavelet)

Ⅱ . Indicadores de detecção suplementares:

• Depressão da eficiência coulômbica (ΔCE > 0,5% por ciclo)

• Anormalidades de relaxamento de tensão de circuito aberto (OCV)

• Expansão de histerese de análise de tensão diferencial (dQ/dV)

• Anomalias de assinatura térmica durante fases de relaxamento

Ⅲ . Protocolos de implementação:

• Estabelecer parâmetros de base por meio de ciclos de formação inicial

• Implementar integração de protocolo de detecção multimodal

• Aplicar algoritmos de aprendizado de máquina para reconhecimento de padrões

• Realizar validação cruzada com medições de eletrodos de referência

Essa abordagem abrangente permite a detecção precoce de depósitos de lítio com precisão de >92%, mantendo a integridade da bateria, melhorando significativamente os protocolos de segurança em sistemas de gerenciamento de baterias (BMS).
