Placa de Teste de Células-Moeda de 8 Canais para CR2016, CR2032, CR2325, CR2450

Placa de Teste de Célula Moeda de 8 Canais para CR2016, CR2032, CR2325, CR2450 - TOB-BC-8

Oito canais independentes em um suporte de polipropileno. Cabos de teste e garras jacaré são encomendados separadamente.

O que o TOB-BC-8 Faz

O TOB-BC-8 comporta oito células moeda e conduz todas as oito conexões para um testador multicanal ao mesmo tempo. Cada posição acomoda uma célula, fixa-a no suporte e é fácil de carregar e descarregar novamente, o que torna prático montar um lote de células de uma só vez. Células de até 25 mm de diâmetro cabem, portanto, os tamanhos que um laboratório de células moeda usa com mais frequência - CR2016, CR2032, CR2325 e CR2450 - acomodam-se todos na mesma placa.

Os oito canais funcionam de forma independente. Uma célula sendo carregada, removida ou trocada em uma posição não interrompe um teste que já está em execução em outra.

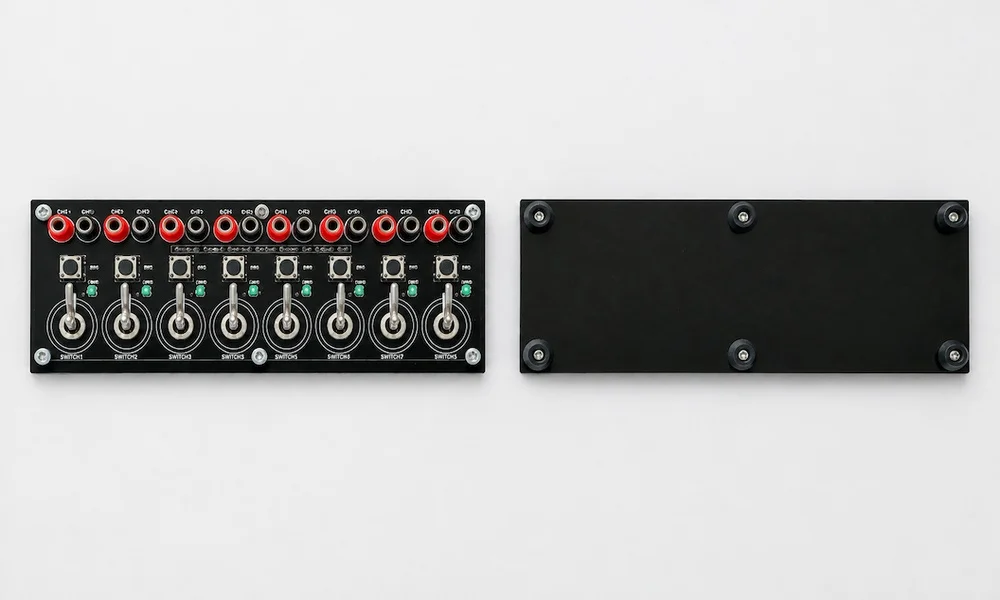

A placa TOB-BC-8, mostrada de frente e de trás.

Especificações

O que está incluído no pacote padrão

O pacote padrão é a placa de teste. Os cabos de teste e as garras jacaré não estão incluídos e devem ser encomendados separadamente.

Esta é uma divisão deliberada e não uma falta. O lado da placa de cada cabo é o mesmo plugue banana de 4 mm, mas o lado do testador não é: um laboratório que opera um testador TOB precisa do cabo de baioneta de 4 pinos, enquanto um laboratório que conecta a placa a um ciclador de terceiros precisa do cabo com garra jacaré. Enviar ambos faria com que um deles fosse direto para uma gaveta. Escolha o cabo que corresponde ao seu testador na próxima seção.

Cabos e Pinças de Teste, Encomendados Separadamente

Dois tipos de cabo estão disponíveis para a placa, e ambos são itens separados. Cada um termina em um plugue banana de 4 mm no lado da placa, de modo que qualquer um deles se encaixa nos oito soquetes redondos da placa, que medem cerca de 4 mm de largura. O que muda é a extremidade do testador.

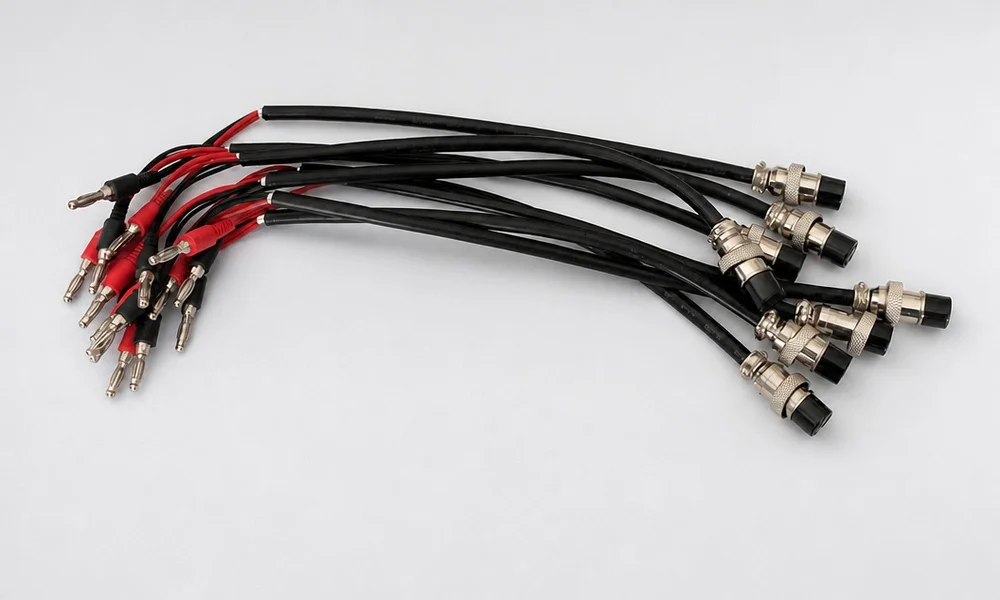

O cabo de baioneta de 4 pinos: plugue banana na extremidade da placa, plugue baioneta na extremidade do testador.

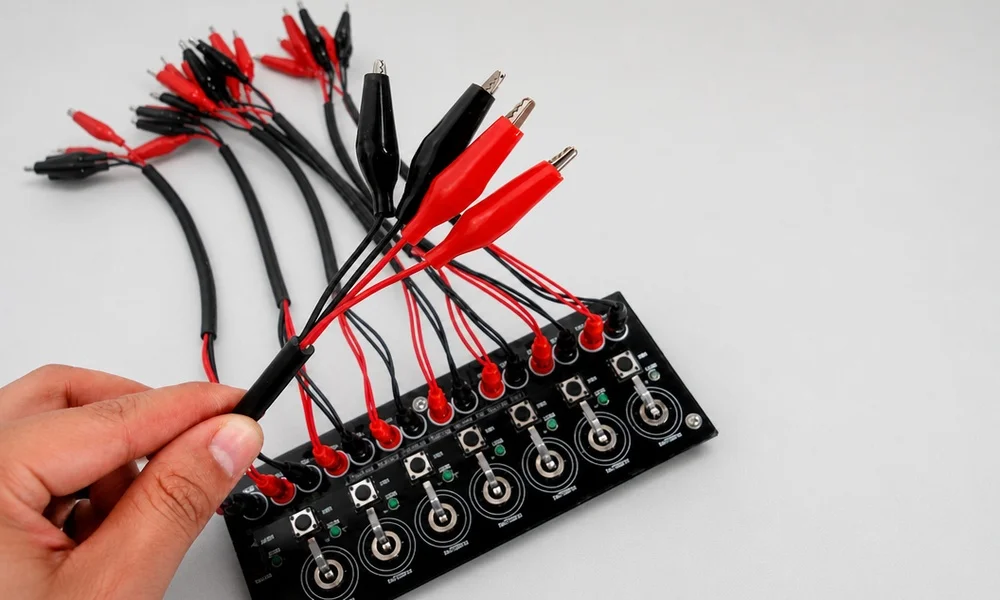

O cabo com pinça jacaré, com as quatro garras que se fixam em terminais de parafuso ou bornes nus em testadores de terceiros.

O diâmetro máximo do fio em qualquer um dos cabos é de 4,2 mm. Informe-nos o modelo do testador ou envie uma foto do seu conector ao fazer o pedido. A extremidade da placa é fixa, portanto a extremidade do testador é a única parte que precisa ser compatibilizada, e nós a compatibilizamos antes do envio do cabo.

Os quatro grampos vêm em dois tamanhos de propósito. A medição de tensão passa pelo par pequeno e a corrente pelo par grande, razão pela qual o conjunto de pinças funciona com testadores de outros fabricantes e não apenas com os nossos.

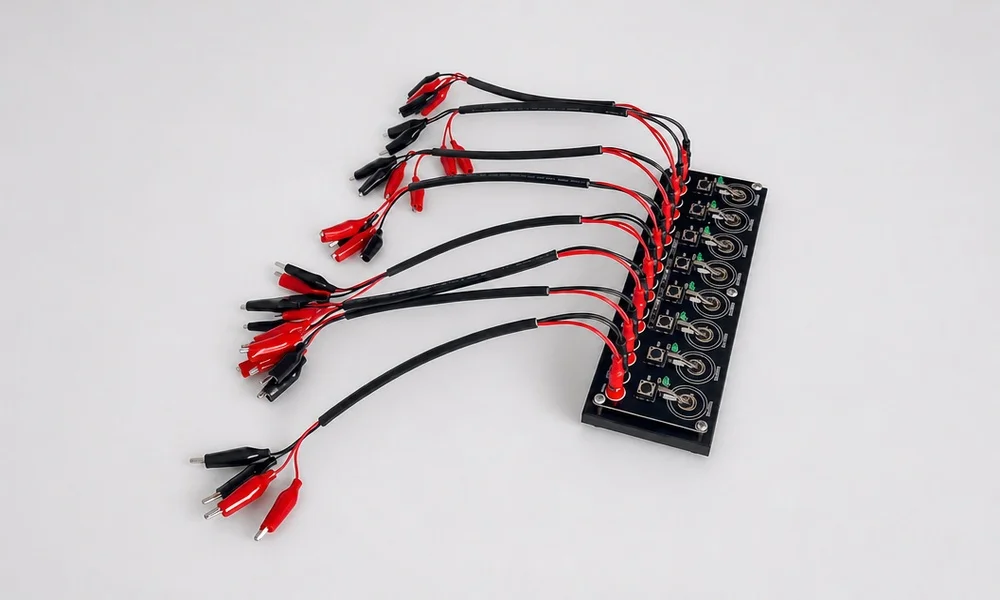

Uma placa totalmente preenchida com cabos de garras jacaré de quatro fios.

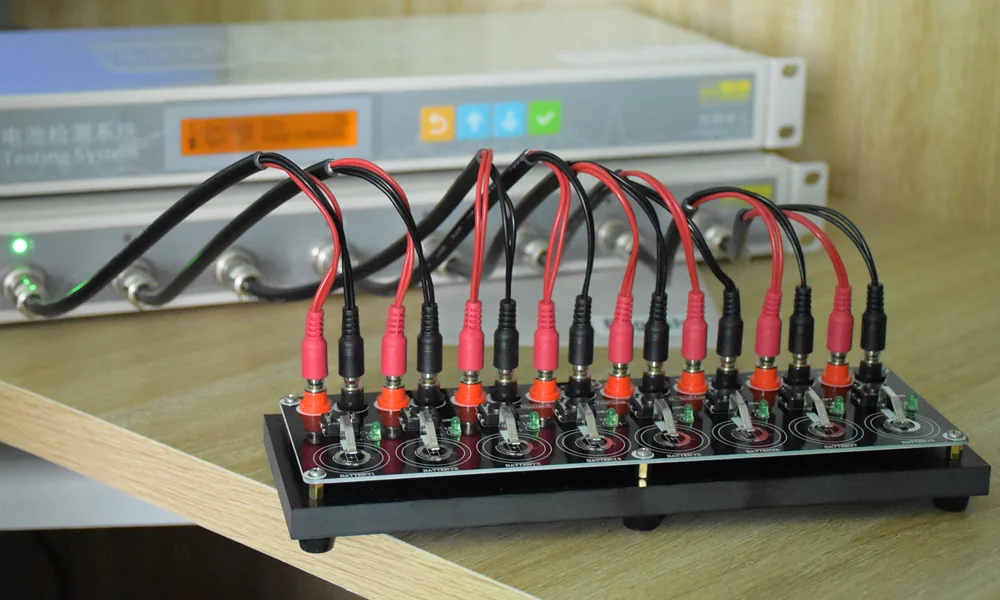

Placa e testador conectados por cabos tipo baioneta de 4 pinos, a disposição para a qual a opção de baioneta é adquirida.

Verificação de Polaridade Antes do Início do Ensaio

A placa possui uma verificação de polaridade integrada. Encaixe a célula, pressione o botão de verificação e a luz indicadora se acende quando a célula está na posição correta. Uma célula invertida é identificada na bancada, antes de o canal ser conectado a um teste, em vez de após a conclusão do ensaio e do descarte dos dados.

Onde a Placa Fica em uma Configuração de Teste

A placa é passiva. Ela acomoda as células e realiza a conexão, de modo que seu comportamento depende do testador por trás dela. Se estiver escolhendo um testador ao mesmo tempo, a linha inclui o testador de células tipo moeda TOB-5V10mA e o testador de células tipo moeda de quatro faixas 5V100mA TOB-CT-4008Q-5V100mA-HWX. Indique o modelo que está comprando e o cabo será enviado com a extremidade do testador correspondente.

Quando os testadores forem permanecer em um só lugar, o rack móvel para testadores de células tipo moeda TOB-MPJ-19-MA-5 mantém um banco deles fora da bancada. Para ensaios que exigem uma temperatura controlada, a câmara de temperatura constante para teste de baterias TOB-HW-200-160CH é a câmara da mesma linha.

Perguntas Frequentes

Os cabos acompanham a placa?

Não. O pacote padrão inclui apenas a placa de teste. Cabos de teste e garras jacaré são itens separados, pois a extremidade do testador difere entre um testador TOB e um ciclador de terceiros. Informe-nos o modelo do seu testador ao fazer o pedido e o cabo será fornecido de forma compatível.

Posso usar cabos que já possuo?

Se eles terminarem em um plugue banana de 4 mm, o lado da placa os aceitará: soquete de oito entradas na placa têm cerca de 4 mm de diâmetro e aceitam fios de até 4,2 mm. A outra extremidade só precisa ser compatível com o seu testador, portanto, os cabos existentes costumam funcionar.

Quais baterias-botão encaixam?

Qualquer bateria-botão com até 25 mm de diâmetro. CR2016, CR2032, CR2325 e CR2450 encaixam-se todas nas mesmas posições, portanto, um lote que misture tamanhos não precisa de uma segunda placa.

Os oito canais interferem uns com os outros?

Não. Os oito canais funcionam de forma independente, portanto, carregar, remover ou trocar uma bateria em uma posição não interrompe um teste que já esteja em execução em outra.

Vai funcionar com um testador de outro fabricante?

É para isso que serve o cabo com clipe jacaré. Seus quatro grampos, dois pequenos para tensão e dois grandes para corrente, fixam-se nos terminais de parafuso ou pinos nus encontrados nos testadores de outros fornecedores, e a extremidade da placa é o mesmo plugue banana do cabo de baioneta.

Como confirmo se uma bateria está virada para o lado certo?

Pressione o botão de verificação. O indicador de polaridade integrado acende quando a bateria é colocada corretamente, antes de o canal ser conectado a um teste.

Como encomendar a placa com um cabo

Envie-nos três coisas e o orçamento do pedido poderá ser fornecido em uma única resposta: o número de placas, o testador ao qual as placas serão conectadas e se você deseja o cabo de baioneta de 4 pinos ou o cabo com clipe jacaré. Se o testador não for uma unidade TOB, uma foto de seus terminais é suficiente para confirmarmos qual dos dois cabos se encaixa.

Escreva para tob.amy@tobmachine.com ou ligue para +86 181 2071 5609.
