Dispositivo de teste de célula prismática de 200A

Dispositivo de Teste de Células Prismáticas de Alta Corrente de 200 A - TOB-FJ-314-200A

Visão Geral do Produto e Aplicações Ideais

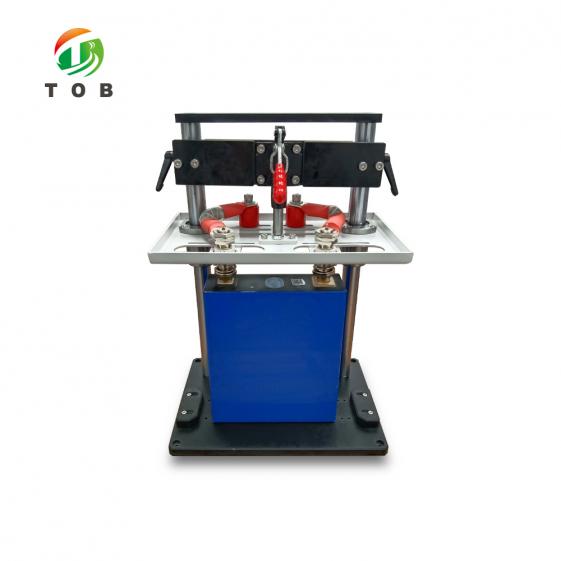

O TOB-FJ-314-200A é um dispositivo de teste de alta corrente de 200 A para células prismáticas (quadradas) de íon-lítio. Ele foi projetado para manter uma célula prismática firmemente no lugar durante testes de carga e descarga e para fornecer o contato elétrico entre as abas da célula e o equipamento de teste de bateria, com uma classe de condução de corrente de 200 A para programas de teste de alta corrente em células do tipo potência.

As células prismáticas variam muito em suas dimensões externas e na posição de suas abas - duas células com a mesma capacidade podem diferir em largura, altura, espessura e posicionamento das abas, dependendo do fabricante e do design da célula. O TOB-FJ-314-200A aborda essa variação em ambas as dimensões de compatibilidade:

• Acomodação do envelope da célula:o dispositivo aceita células de 100 a 235 mm de largura, de 0 a 230 mm de altura e de 30 a 140 mm de espessura. A faixa de altura começando em 0 indica que células finas podem ser suportadas sem uma restrição na direção da altura.
• Acomodação da posição da aba:a distância central da aba compatível é ajustável de 70 a 180 mm, para que os contatos do dispositivo possam ser alinhados com as posições das duas abas em diferentes formatos de células prismáticas.

Essa combinação significa que um tipo de dispositivo cobre um amplo conjunto de formatos de células prismáticas - desde células pequenas e de tamanho médio até grandes células de alta capacidade dentro das faixas de espessura e altura - reduzindo o número de dispositivos dedicados que uma estação de teste requer quando múltiplos formatos são testados.

Ideal para:

• Fabricantes de células prismáticas que realizam testes de carga e descarga e classificação de capacidade em células quadradas, incluindo células do tipo potência que exigem altas correntes de teste.
• Laboratórios de controle de qualidade de baterias que testam células prismáticas provenientes de inspeção de entrada ou lotes de produção.
• Equipes de pesquisa e desenvolvimento de baterias que avaliam designs de células prismáticas, onde as dimensões da célula e as posições das abas mudam entre as iterações.
• Estações de teste que lidam com vários formatos prismáticos e precisam de um dispositivo ajustável em vez de um dispositivo dedicado por formato.

Precisa confirmar se as faixas de acomodação da célula e a classificação de 200 A correspondem ao seu formato de célula prismática e plano de teste? Entre em contato com nossos engenheiros de teste de bateria com as dimensões da sua célula (largura, altura, espessura) e a distância central da aba.

Onde o Dispositivo se Encaixa no Teste de Células Prismáticas

Uma célula prismática não pode ser testada até que seja mecanicamente mantida e eletricamente conectada ao equipamento de teste. O dispositivo de teste desempenha essas duas funções, situando-se entre a célula e o testador de bateria no fluxo de trabalho de teste:

• Preparação da célula:a célula prismática a ser testada é selecionada, e suas dimensões e layout de abas são definidos.
• Ajuste do dispositivo:o dispositivo é ajustado para a célula - a zona de acomodação da célula é ajustada para a largura, altura e espessura da célula, e os contatos das abas são definidos para a distância central da aba da célula dentro da faixa de 70 a 180 mm.
• Carregamento da célula:a célula é colocada no dispositivo e os contatos são trazidos para as abas da célula.
• Teste:o equipamento de teste de bateria executa o programa de teste - por exemplo, ciclo de carga e descarga, classificação de capacidade ou medição de resistência interna - com o dispositivo conduzindo a corrente entre o equipamento e a célula.
• Descarregamento e repetição:a célula testada é removida e o dispositivo é reajustado para o próximo formato ou a próxima célula.

Vários fatores tornam o dispositivo um elemento decisivo no teste de células prismáticas:

Alinhamento das abas.A conexão elétrica a uma célula prismática é feita em suas duas abas. Se os contatos do dispositivo não se alinharem com as posições das abas, a área de contato é reduzida, a resistência de contato aumenta e o caminho da corrente torna-se desigual entre as duas abas. A distância central da aba ajustável de 70 a 180 mm é o que permite ao TOB-FJ-314-200A alinhar-se corretamente com células de diferentes layouts de abas.

Operação de alta corrente.Em correntes de teste que se aproximam da classe de 200 A do dispositivo, a qualidade de cada interface no caminho da corrente é importante. A condição de contato, a limpeza e o assentamento firme influenciam diretamente quanto calor é gerado nos contatos e quão consistentes são os resultados medidos. O dispositivo foi projetado para conduzir essas correntes para testes de alta taxa de células prismáticas.

Estabilidade mecânica.Uma célula prismática de até 235 mm de largura e 140 mm de espessura tem massa e área de ocupação significativas. O dispositivo mantém a célula estável durante o teste para que a posição da célula - e, portanto, a condição de contato - não mude durante o ciclo.

Principais Características de Engenharia do TOB-FJ-314-200A

• Classe de Condução de Corrente de 200 A
  O dispositivo foi projetado para uma capacidade de condução de corrente de 200 A, tornando-o adequado para programas de teste de carga e descarga de alta corrente em células prismáticas do tipo potência - o regime de teste no qual os designs convencionais de dispositivos de baixa corrente se tornam o fator limitante.
• Ampla Acomodação de Largura de Célula: 100 - 235 mm
  O dispositivo aceita células de 100 a 235 mm de largura, cobrindo uma ampla gama de formatos prismáticos, desde células de tamanho médio até células de grande formato dentro desta faixa. A faixa de largura é fixa na extremidade larga para que um dispositivo sirva para múltiplas larguras de célula.
• Acomodação de Altura de 0 a 230 mm
  O dispositivo acomoda células com até 230 mm de altura. A faixa começa em 0, o que indica que células finas podem ser suportadas sem restrição na direção da altura - útil onde células com perfis baixos são testadas juntamente com formatos mais altos.
• Acomodação de espessura: 30 - 140 mm
  O dispositivo aceita células de 30 a 140 mm de espessura. Esta faixa cobre uma extensão substancial de formatos de células prismáticas, incluindo células espessas de alta capacidade cuja área de ocupação e massa exigem um assentamento seguro no dispositivo.
• Distância central da aba ajustável: 70 - 180 mm
  A distância central da aba compatível é ajustável de 70 a 180 mm, para que os contatos do dispositivo possam ser alinhados com as posições das abas de diferentes designs de células prismáticas. Este é o parâmetro que torna o dispositivo adaptável a formatos de células cujos espaçamentos de aba diferem.
• Um dispositivo para múltiplos formatos

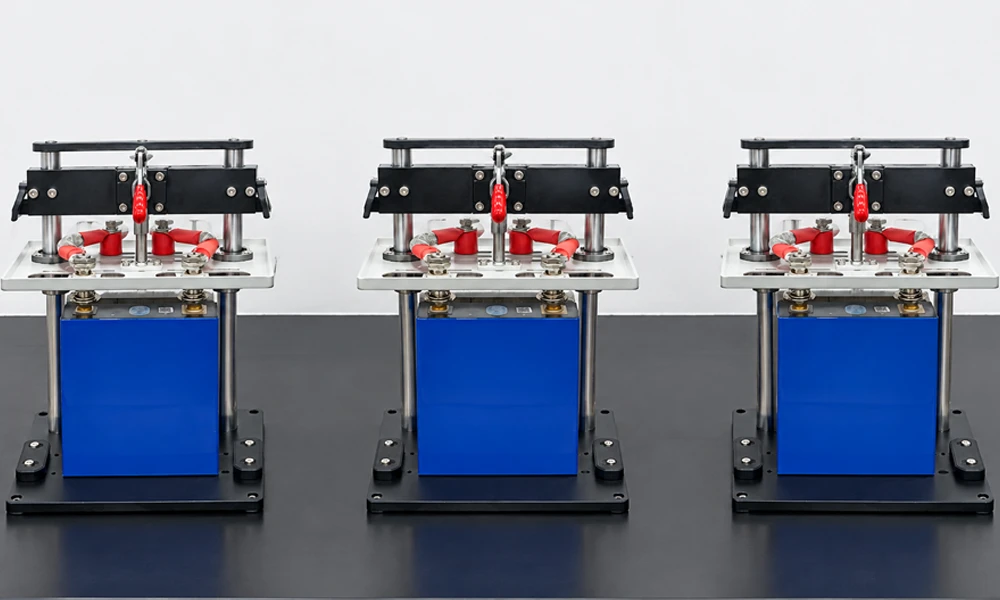

  Como as faixas de envelope da célula e a distância central da aba são ambas ajustáveis, uma única configuração TOB-FJ-314-200A atende a muitos formatos prismáticos. Para estações de teste que lidam com vários tipos de células, isso reduz o número de dispositivos dedicados necessários e simplifica o gerenciamento dos dispositivos.
• Construído para estações de teste de alta corrente
  A combinação de uma classe de corrente de 200 A e ampla acomodação de formato posiciona o dispositivo para uso em estações de teste de alta corrente - onde o dispositivo faz parte do caminho da corrente e deve manter sua qualidade de contato execução após execução.

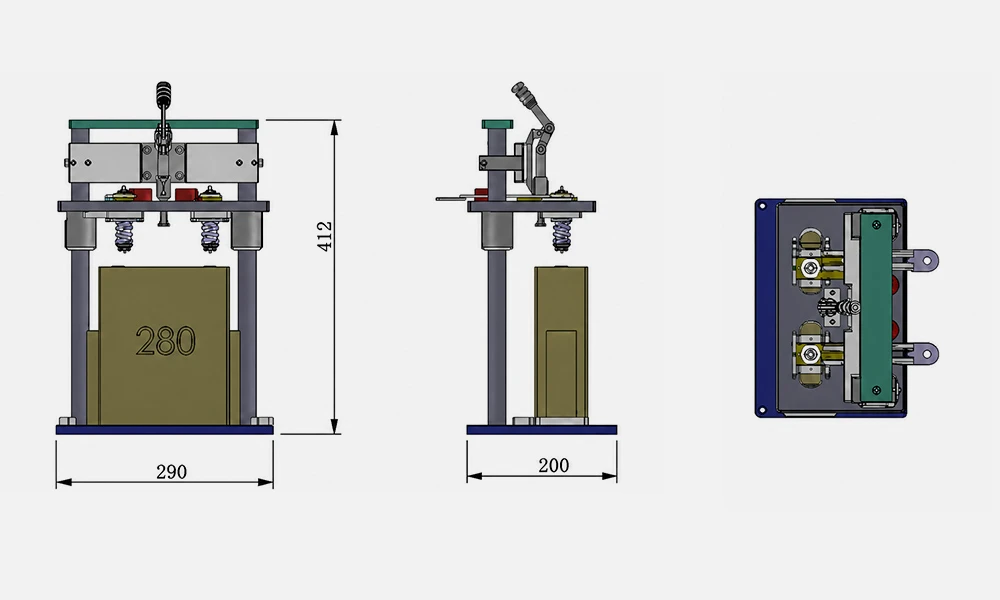

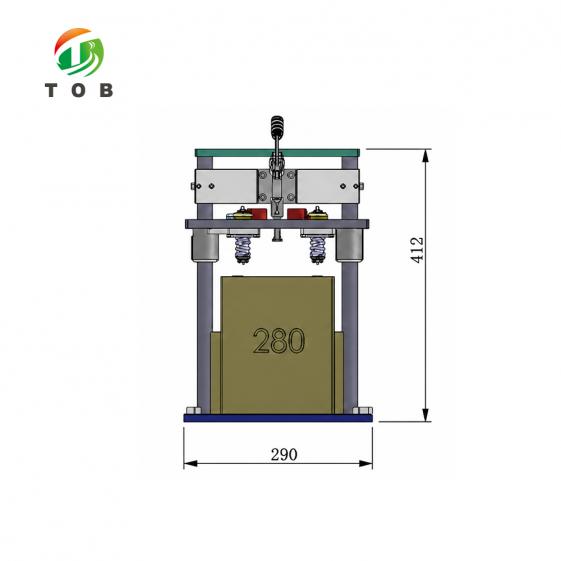

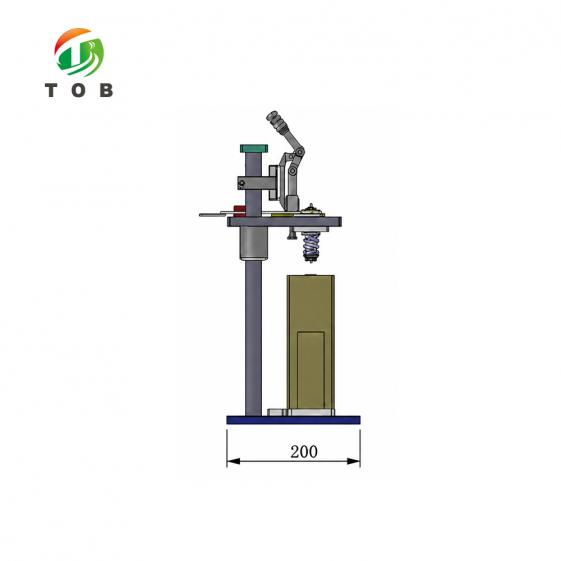

Dimensões da célula compatível

Parâmetros da aba

Recomendações de uso prático

Verifique a célula em relação às faixas de acomodação antes de carregar: confirme se a largura da célula (100 - 235 mm), altura (0 - 230 mm) e espessura (30 - 140 mm) estão dentro das faixas do dispositivo, e verifique a distância central da aba da célula em relação à faixa ajustável de 70 - 180 mm.

• Ajuste os contatos da aba para as posições das abas da célula:ajuste a distância central da aba para que os contatos do dispositivo fiquem alinhados com os centros das duas abas. O alinhamento correto maximiza a área de contato e mantém o caminho da corrente uniforme entre as duas abas.
• Combine o dispositivo com a corrente de teste:confirme se a corrente de teste planejada está dentro da classe de transporte de corrente de 200 A do dispositivo antes de iniciar o programa.
• Mantenha as superfícies de contato limpas:em altas correntes de teste, contaminação ou óxido nos contatos aumenta a resistência de contato e gera calor. Inspecione e limpe as superfícies de contato antes de execuções de alta corrente.
• Assente a célula firmemente:certifique-se de que a célula esteja assentada e mantida sem folga antes do início do teste, para que a condição de contato permaneça estável durante o ciclo.
• Carregue e descarregue sem forçar:coloque e remova as células sem forçá-las na zona de acomodação, para evitar danos mecânicos à célula, ao dispositivo de fixação e ao mecanismo de contato.
• Inspecione e realize a manutenção periodicamente:verifique o desgaste dos contatos e das seções ajustáveis em intervalos definidos e armazene o dispositivo de fixação em um local limpo e seco quando não estiver em uso.

Perguntas Frequentes de Engenharia

P1: Quais tamanhos de células prismáticas o TOB-FJ-314-200A suporta?

O dispositivo de fixação acomoda células de 100 a 235 mm de largura, de 0 a 230 mm de altura e de 30 a 140 mm de espessura. Para a posição da aba, a distância central da aba compatível é ajustável de 70 a 180 mm.

P2: O que significa a faixa de altura de 0 - 230 mm?

O dispositivo de fixação suporta células de até 230 mm de altura, e a faixa começa em 0, o que indica que células finas podem ser suportadas sem restrição na direção da altura. Isso permite que células de formato fino sejam testadas no mesmo dispositivo de fixação que formatos mais altos dentro da faixa.

P3: O que é a distância central da aba e por que ela é ajustável?

A distância central da aba é a distância entre os centros das duas abas da célula - os pontos onde a conexão elétrica com a célula é feita. A distância central da aba compatível do dispositivo de fixação é ajustável de 70 a 180 mm, para que os contatos do dispositivo possam ser alinhados com as posições das abas de diferentes designs de células prismáticas, mantendo a área de contato e o caminho da corrente consistentes entre os formatos.

P4: O que significa a classificação de 200 A para o dispositivo de fixação?

O TOB-FJ-314-200A está na classe de condução de corrente de 200 A, o que significa que foi projetado para transportar correntes de teste até este nível para testes de carga-descarga de alta corrente de células prismáticas do tipo potência. Confirme os detalhes da classificação (por exemplo, as condições sob as quais a corrente é aplicada) em relação ao seu programa de teste específico.

P5: Como o dispositivo de fixação conecta a célula ao testador de bateria?

O dispositivo de fixação segura a célula mecanicamente e fornece o contato elétrico nas abas da célula; o caminho da corrente continua do dispositivo de fixação para o equipamento de teste de bateria. Entre em contato com a TOB com o modelo do seu testador e os detalhes da conexão para que a configuração do dispositivo de fixação possa ser confirmada para o seu setup.

P6: Um dispositivo de fixação pode servir para vários formatos de células prismáticas?

Sim. Tanto o envelope da célula (largura, altura, espessura) quanto a distância central da aba são acomodados em amplas faixas, portanto, o mesmo tipo de dispositivo de fixação pode ser usado para vários formatos prismáticos dentro dessas faixas. A troca de formato é uma questão de reajustar o dispositivo de fixação em vez de mudar para um dispositivo dedicado.

P7: Como o dispositivo de fixação deve ser mantido?

Mantenha as superfícies de contato e as seções ajustáveis limpas e inspecione-as periodicamente quanto a desgaste ou contaminação - particularmente importante quando os testes se aproximam da classe de 200 A, onde a condição de contato afeta tanto a geração de calor quanto a consistência da medição. Armazene o dispositivo de fixação em um local limpo e seco quando não estiver em uso.

Pronto para equipar sua estação de teste de células prismáticas com um dispositivo de fixação de 200 A que se adapta a vários formatos de células? Solicite um orçamento para o TOB-FJ-314-200A com as dimensões da sua célula (largura, altura, espessura) e a distância central da aba, além da sua corrente de teste planejada. Nossos engenheiros de teste de bateria podem confirmar a configuração do dispositivo de fixação para suas células e plano de teste.
