Dispositivo de Teste de Bateria Cilíndrica de Alta Corrente

Dispositivo de Teste de Bateria Cilíndrica para Testes de Células de Alta Corrente - TOB-YHTENI4-TY-200A

Visão Geral do Produto e Aplicações Ideais

O TOB-HTENI4-TY-200A é um dispositivo de teste de bateria cilíndrica projetado para acomodar células cilíndricas e fornecer a interface elétrica para equipamentos de teste de bateria durante o teste de carga-descarga e a avaliação de células. O dispositivo acomoda células cilíndricas com diâmetro de 18 a 80 mm e comprimento de 85 a 140 mm, abrangendo modelos de baterias convencionais, incluindo 18650, 26700, 32700 e 4680-120. Ele está disponível em três especificações de corrente — 100 A, 200 A e 300 A — permitindo que a versão seja selecionada para corresponder à corrente de teste da aplicação.

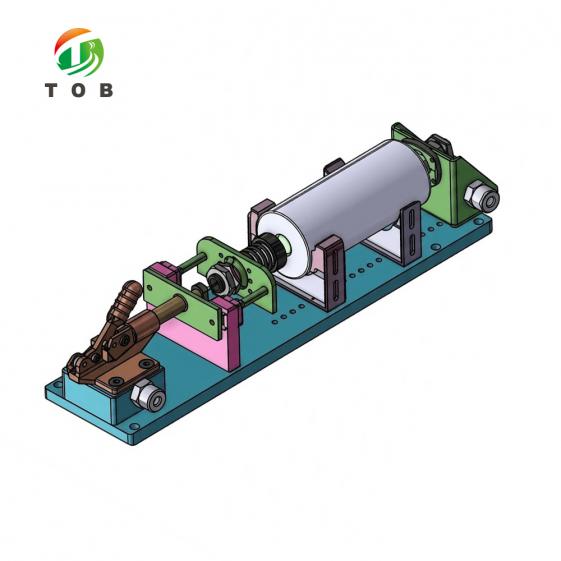

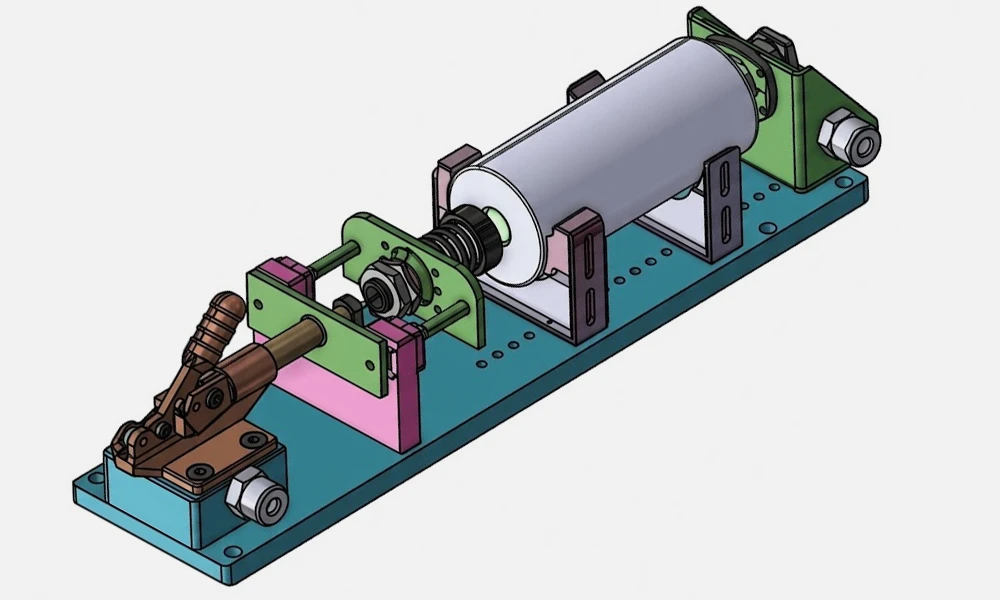

O dispositivo é organizado em três seções funcionais. Na extremidade esquerda está o mecanismo de contato do tipo sonda, que forma a conexão elétrica com o terminal da célula. A seção do meio é a cavidade de fixação da bateria, que assenta e segura a célula na posição durante o teste. Na extremidade direita está a extremidade de conexão circular, que liga o dispositivo ao restante da configuração de teste. O dispositivo mede 420 mm de comprimento total, com uma largura de 100 mm na zona de acomodação da bateria e uma altura na extremidade frontal de 103,63 mm da peça de contato superior até a base.

Ideal para:

• Laboratórios de teste de baterias que realizam ciclos de carga-descarga e classificação de capacidade em células cilíndricas.
• Fabricantes de células e departamentos de controle de qualidade que testam células nos formatos 18650, 26700, 32700 e 4680-120.
• Equipes de P&D que avaliam células cilíndricas em correntes de teste cobertas pelas especificações do dispositivo de 100 A, 200 A e 300 A.
• Ambientes de produção e piloto que necessitam de uma interface mecânica e elétrica repetível entre células cilíndricas e equipamentos de teste de bateria.

Precisa confirmar a classificação e a compatibilidade do dispositivo para o seu formato de célula e plano de teste? Entre em contato com nossos engenheiros de teste de bateria informando as dimensões da sua célula e a corrente de teste.

Onde o Dispositivo de Teste se Encaixa no Teste de Células de Bateria

No teste de baterias, uma célula não pode ser testada até que esteja mecanicamente presa e eletricamente conectada. O dispositivo de teste executa essas duas funções e fica posicionado entre a célula e o testador de bateria no fluxo de trabalho de teste:

• Preparação da célula: a célula cilíndrica a ser testada é selecionada a partir da produção ou desenvolvimento, e seu formato e requisitos de teste são definidos.
• Configuração do dispositivo: o TOB-HTENI4-TY-200A é colocado na área de teste e conectado ao equipamento de teste de bateria.
• Carregamento da célula: a célula é assentada na cavidade de fixação da bateria, e o mecanismo de contato do tipo sonda estabelece o contato com o terminal da célula.
• Teste: o equipamento de teste de bateria executa o programa de teste — por exemplo, ciclagem de carga-descarga, classificação de capacidade ou medição de resistência interna — com o dispositivo conduzindo o caminho da corrente entre o equipamento e a célula.
• Descarregamento e repetição: a célula testada é removida e o dispositivo fica pronto para a próxima célula.
• Dois parâmetros determinam se um dispositivo é adequado para um determinado teste. O primeiro é a compatibilidade mecânica: a célula deve caber dentro dos intervalos de diâmetro e comprimento do dispositivo (18-80 mm e 85-140 mm). O segundo é a capacidade de corrente: o dispositivo deve ser classificado para a corrente que o teste aplicará, e é por isso que o TOB-YZ-HTENI4-TY é oferecido nas especificações de 100 A, 200 A e 300 A para abranger diferentes intensidades de teste em células cilíndricas.

A qualidade da interface de contato também faz parte do teste baseado em dispositivos. Se o contato entre o dispositivo e o terminal da célula não estiver limpo e firme, qualquer resistência adicional aparecerá no circuito medido e poderá afetar os resultados de resistência interna e gerar calor em alta corrente. Manter as superfícies de contato do dispositivo limpas faz, portanto, parte do uso normal do dispositivo.

Principais Características de Engenharia do TOB-HTENI4-TY-200A

• Estrutura de Três Seções para Fixação e Contato - O dispositivo é organizado em três seções funcionais: o mecanismo de contato do tipo sonda na extremidade esquerda, a cavidade de fixação da bateria no meio e a extremidade de conexão circular na extremidade direita. Cada seção tem um papel distinto — entrar em contato com a célula, segurar a célula e fazer interface com a configuração de teste — o que mantém a sequência de carregamento e conexão do dispositivo clara e repetível.
• Ampla Compatibilidade de Células: Diâmetro de 18-80 mm, Comprimento de 85-140 mm - O dispositivo acomoda células cilíndricas de 18 a 80 mm de diâmetro e 85 a 140 mm de comprimento, cobrindo modelos de baterias convencionais, incluindo 18650, 26700, 32700 e 4680-120. Essa faixa permite que um único tipo de dispositivo sirva a vários formatos de células em um laboratório de testes ou estação de controle de qualidade de produção.
• Mecanismo de Contato do Tipo Sonda - A extremidade esquerda do dispositivo abriga o mecanismo de contato do tipo sonda, que forma a conexão elétrica com o terminal da célula. O design do tipo sonda fornece um ponto de contato definido para a célula à medida que ela é assentada no dispositivo.
• Cavidade de Fixação da Bateria - A seção do meio forma a cavidade de fixação da bateria que assenta e segura a célula cilíndrica durante o teste. A largura do dispositivo na zona de acomodação da bateria é de 100 mm, o que acomoda células em toda a faixa de diâmetro de 18-80 mm.
• Extremidade de Conexão Circular - A extremidade direita do dispositivo é uma extremidade de conexão circular que liga o dispositivo à configuração de teste. Esta extremidade fornece a interface através da qual o dispositivo é conectado ao equipamento de teste de bateria.
• Três Especificações de Corrente: 100 A, 200 A, 300 A - O dispositivo está disponível em três especificações de corrente — 100 A, 200 A e 300 A — para que a capacidade de condução de corrente do dispositivo possa ser combinada com a corrente de teste da aplicação, desde a avaliação padrão de células até testes de alta corrente de células cilíndricas do tipo de potência.

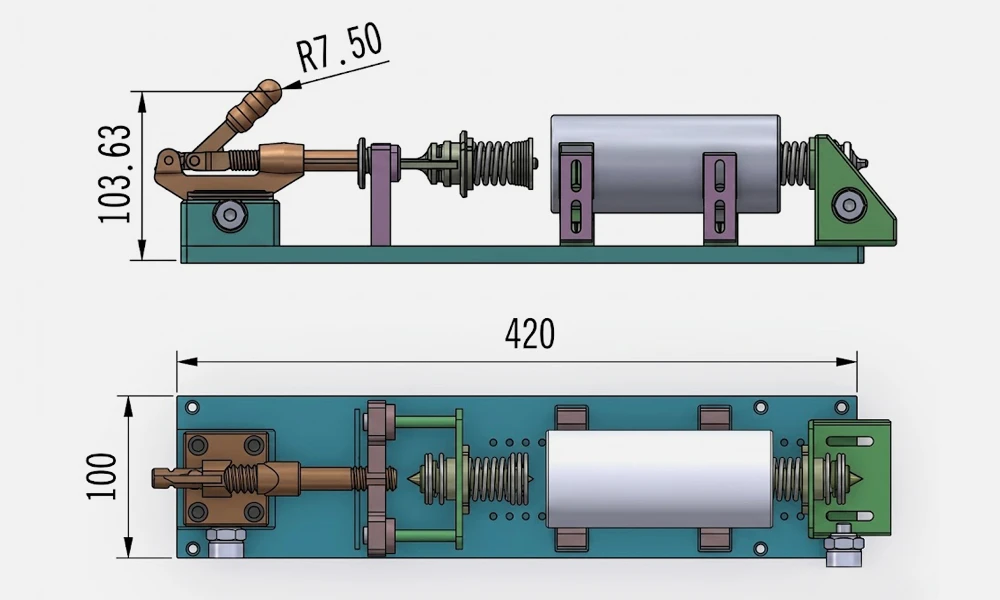

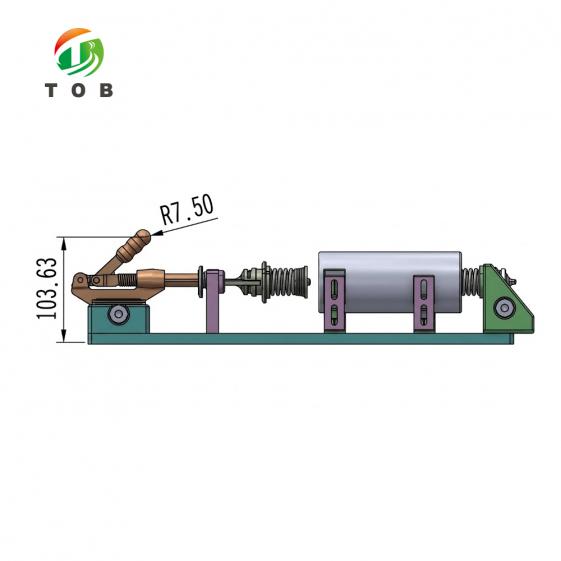

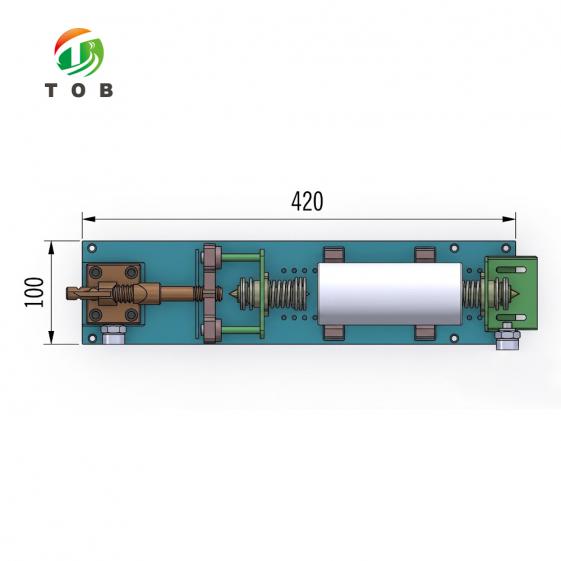

• Dimensões Mecânicas Definidas - O dispositivo tem um comprimento total de 420 mm, uma largura de 100 mm na zona de acomodação da bateria e uma altura na extremidade frontal de 103,63 mm da peça de contato superior até a base, com um raio de arco R7,50 na extremidade da peça de contato superior. Essas dimensões definidas permitem que o dispositivo seja posicionado e planejado dentro de uma área de teste antes da entrega.

Especificações Dimensionais

Tamanhos de Bateria Compatíveis

Especificações de Corrente

Recomendações de Uso Prático

• Selecione a especificação de corrente correta: combine a versão do dispositivo (100 A, 200 A ou 300 A) com a corrente de teste da aplicação e não exceda a corrente nominal do dispositivo em uso.
• Verifique a compatibilidade da célula antes do carregamento: confirme que o diâmetro e o comprimento da célula estão dentro dos intervalos de compatibilidade de 18-80 mm e 85-140 mm, e que o modelo da célula corresponde aos modelos convencionais abrangidos pelo dispositivo.
• Acomode a célula corretamente: coloque a célula na cavidade de fixação da bateria de modo que o mecanismo de contato do tipo sonda engate no terminal da célula no ponto de contato pretendido.
• Mantenha as superfícies de contato limpas: verifique o contato da sonda e o terminal da célula antes do teste. A contaminação ou óxido nas superfícies de contato afeta o circuito medido, particularmente em testes de alta corrente.
• Verifique a conexão antes de executar um programa: confirme se a extremidade de conexão circular está conectada corretamente ao equipamento de teste e se o dispositivo está posicionado de forma estável na área de teste.
• Manuseie com cuidado: carregue e descarregue as células sem forçá-las para dentro da cavidade, para evitar danos mecânicos à célula, ao dispositivo e ao mecanismo de contato.
• Mantenha e armazene corretamente: inspecione o mecanismo de contato periodicamente quanto a desgaste e armazene o dispositivo em um local limpo e seco quando não estiver em uso.

Perguntas frequentes de engenharia

Q1: Quais tamanhos de bateria o TOB-HTENI4-TY-200A suporta?

O dispositivo acomoda células cilíndricas com diâmetro de 18 a 80 mm e comprimento de 85 a 140 mm. Os modelos de bateria convencionais abrangidos incluem 18650, 26700, 32700 e 4680-120.

Q2: Quais especificações de corrente estão disponíveis?

O dispositivo está disponível em três especificações de corrente: 100 A, 200 A e 300 A. A versão apropriada deve ser selecionada de acordo com a corrente de teste da aplicação, e a corrente nominal do dispositivo selecionado não deve ser excedida.

Q3: Quais são as dimensões do dispositivo?

O comprimento total do dispositivo é 420 mm, a largura do dispositivo na zona de acomodação da bateria é 100 mm e a altura frontal é 103,63 mm da peça de contato superior até a base. O raio do arco na extremidade da peça de contato superior é R7,50.

Q4: Como o dispositivo se conecta à célula e ao equipamento de teste?

A célula é acomodada na cavidade de fixação da bateria no meio do dispositivo, e o mecanismo de contato do tipo sonda na extremidade esquerda forma a conexão elétrica com o terminal da célula. A extremidade de conexão circular na extremidade direita do dispositivo fornece a interface para a configuração de teste.

Q5: O dispositivo pode ser usado com o nosso equipamento de teste de bateria?

O dispositivo se conecta à configuração de teste através de sua extremidade de conexão circular. A compatibilidade depende do método de conexão do equipamento de teste de bateria em uso. Entre em contato com a TOB informando o modelo do seu testador e os detalhes da conexão, e a configuração do dispositivo poderá ser confirmada para a sua configuração.

Q6: Como o dispositivo deve ser mantido?

Mantenha as superfícies de contato da sonda e a cavidade de fixação limpas e livres de partículas metálicas e detritos. Inspecione o mecanismo de contato periodicamente quanto a desgaste ou contaminação, e armazene o dispositivo em um local limpo e seco quando não estiver em uso. Uma superfície de contato limpa e sem danos favorece testes de alta corrente repetíveis.

Pronto para equipar sua configuração de teste de células cilíndricas com um dispositivo classificado para sua corrente de teste? Solicite uma cotação para o TOB-HTENI4-TY-200A com as dimensões da sua célula (diâmetro e comprimento) e a corrente de teste, e especifique a versão de corrente necessária - 100 A, 200 A ou 300 A. Nossos engenheiros de teste de bateria podem confirmar a configuração para suas células e plano de teste.
