Máquina de perfuração a laser de folha de cobre

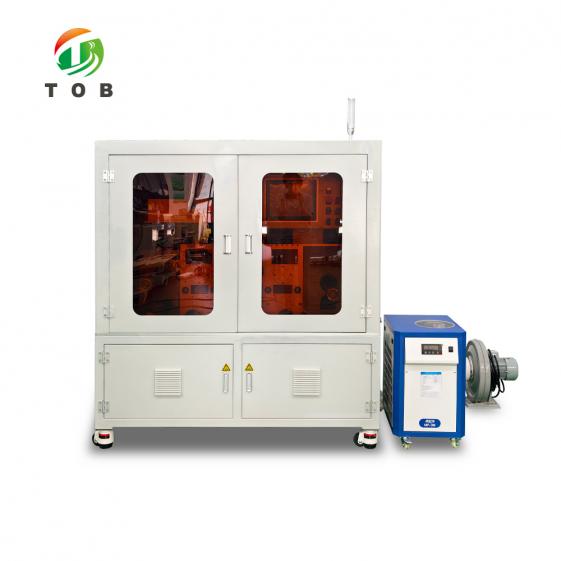

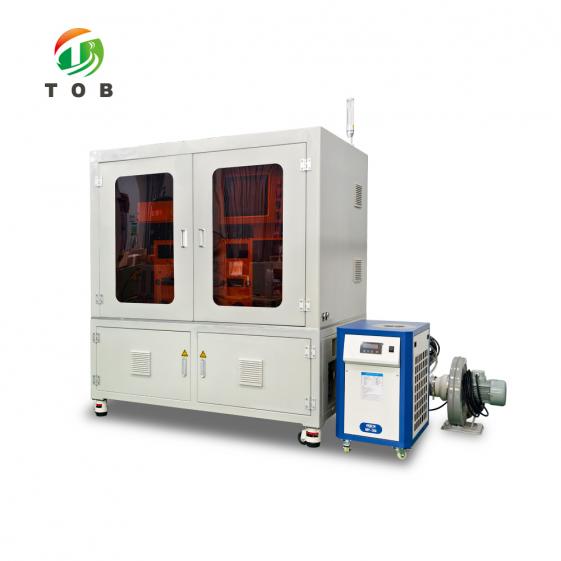

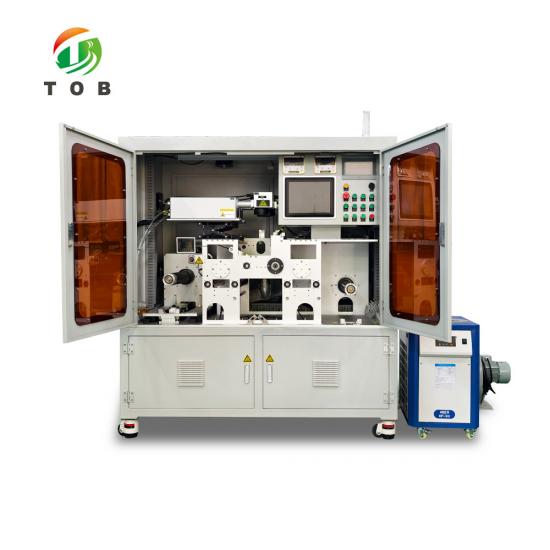

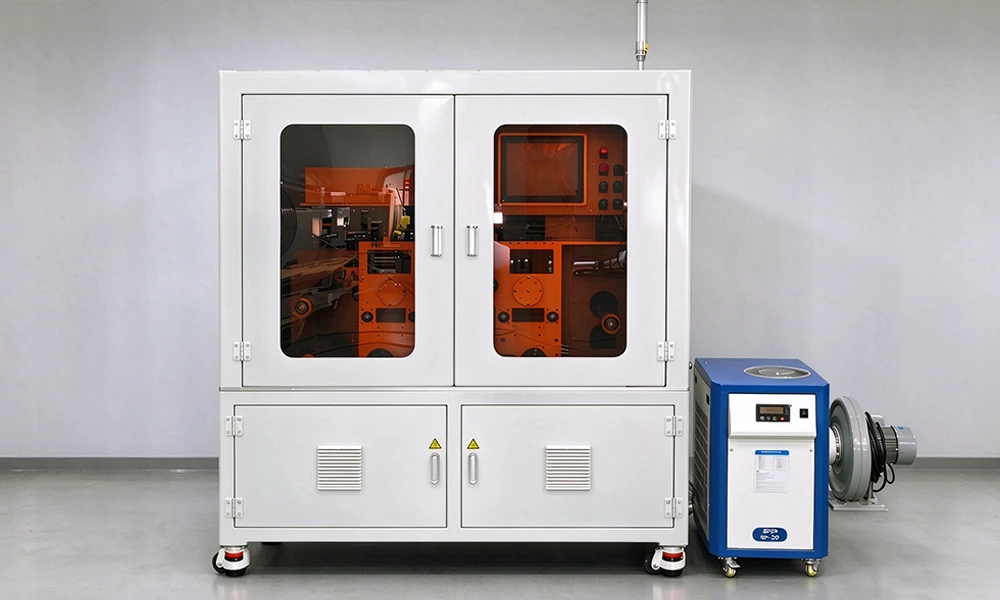

Máquina de Perfuração a Laser de Folha de Cobre - TOB-F200W-T3

Visão Geral do Produto e Aplicações Ideais

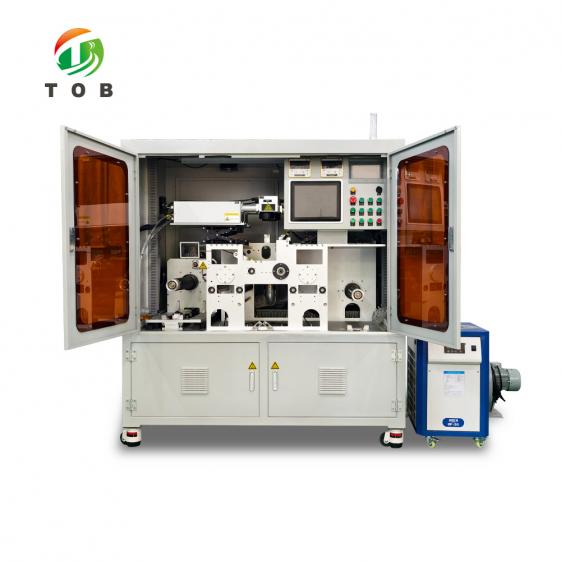

A TOB-F200W-T3 é uma máquina de perfuração a laser de folha de cobre tipo rolo a rolo (roll-to-roll) construída para folhas de coletores de corrente de baterias de íon de lítio. O conjunto óptico é triplicado em vez de ter uma cabeça única: três lasers de fibra de 200W, três galvanômetros de varredura de alta velocidade e alta precisão e três lentes de campo de varredura de 100×100mm, trabalhando em uma faixa de perfuração de 300×300mm em uma plataforma de 320×320mm. Folhas de cobre de até 300mm de largura e até 10 μm de espessura são manuseadas em eixos de desbobinamento e bobinamento de 3 polegadas, com bobinamento automático para um diâmetro máximo de rolo de 300mm.

A máquina é construída tanto em função do manuseio da banda (web) quanto do laser. O sistema de correção mantém a posição da folha em ±0,2mm com uma resposta de 1ms, e a precisão geral de correção é declarada como ±0,15mm, o que o fabricante relaciona à regularidade das bordas da matéria-prima. Tanto o desbobinamento quanto o bobinamento operam com servomotores com fixação rápida e parâmetros definidos em uma tela sensível ao toque de 4,3 polegadas, enquanto a estação do operador é um PC com Windows 10 e um monitor de pelo menos 12,4 polegadas. O comprimento da perfuração é definido na tela sensível ao toque para que a máquina pare automaticamente no final do comprimento.

Ideal para:

• Perfuração rolo a rolo de padrões de microfuros em folha de cobre para coletores de corrente de baterias de íon de lítio
• Bandas de folha de cobre de até 300mm de largura e até 10 μm de espessura, fornecidas em rolos de até 300mm de diâmetro em núcleos de 3 polegadas
• Processos que exigem que o diâmetro do furo e o passo do furo sejam mantidos em ±0,01mm em uma área de trabalho de 300×300mm
• Lotes de produção em que o comprimento perfurado deve ser definido, a execução interrompida automaticamente nesse comprimento e a folha rebobinada sem manuseio manual
• Não recomendado para:folha com mais de 300mm de largura, folha com mais de 10 μm de espessura ou rolos com mais de 300mm de diâmetro — estes ficam fora da janela de material declarada. É também uma máquina de banda contínua em eixos de 3 polegadas, portanto não substitui a puncionagem de peças brutas discretas.

Vai perfurar um padrão de furos específico em folha de cobre? Envie-nos a largura da folha, a espessura da folha e o design dos furos, e confirmaremos se as três cabeças de laser de fibra de 200W e a faixa de perfuração de 300×300mm correspondem a ele.

Onde a Perfuração a Laser de Folha de Cobre se Encaixa na Fabricação de Eletrodos de Bateria

A perfuração a laser da folha de cobre ocorre antes do revestimento (upstream). A folha chega como um rolo, é perfurada como uma banda contínua e é rebobinada para poder ser alimentada no revestidor. É por isso que a máquina é disposta como uma linha de banda com desbobinamento, correção, perfuração e bobinamento em uma única estrutura, em vez de uma estação de marcação independente:

1. O rolo de folha de cobre é carregado no eixo de desbobinamento de 3 polegadas e fixado rapidamente

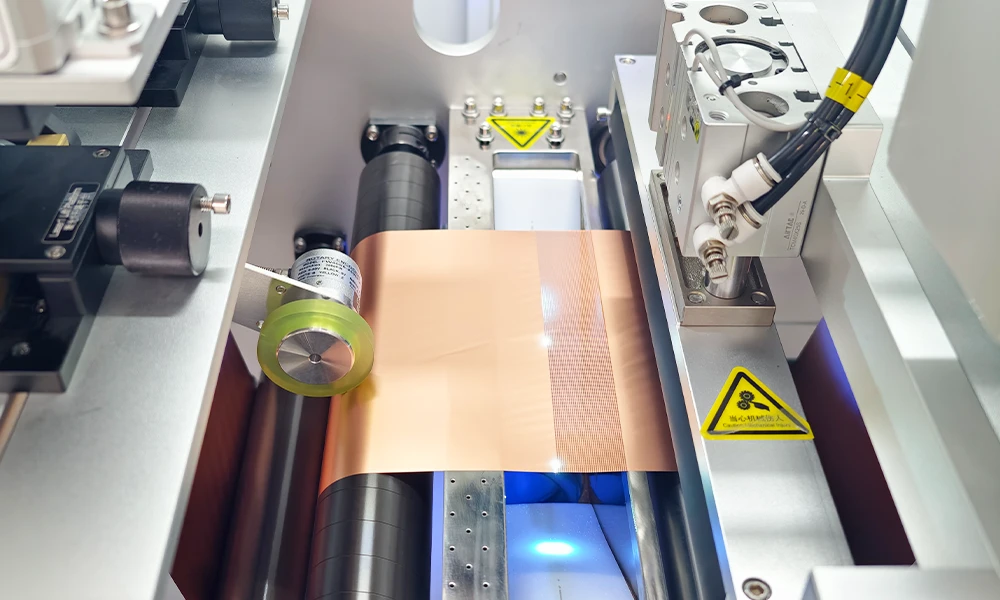

2. A etapa de perfuração ocorre aqui, com os três lasers de fibra de 200W trabalhando através da faixa de perfuração de 300×300mm acima da plataforma de 320×320mm
3. A posição da banda é mantida pelo sistema de correção, que possui uma precisão de correção de ±0,2mm e uma resposta de 1ms; a precisão geral de correção de ±0,15mm depende da regularidade das bordas da folha de entrada
4. Os detritos dos furos perfurados são coletados na caixa de coleta de resíduos e os vapores são eliminados pelo sistema de extração
5. A folha perfurada é rebobinada automaticamente no eixo de bobinamento de 3 polegadas até um diâmetro máximo de rolo de 300mm, e segue para o revestimento em uma linha como um máquina de revestimento de eletrodos com revestidor slot die (slot die coater electrode coating machine)

Principais Características de Engenharia da TOB-F200W-T3

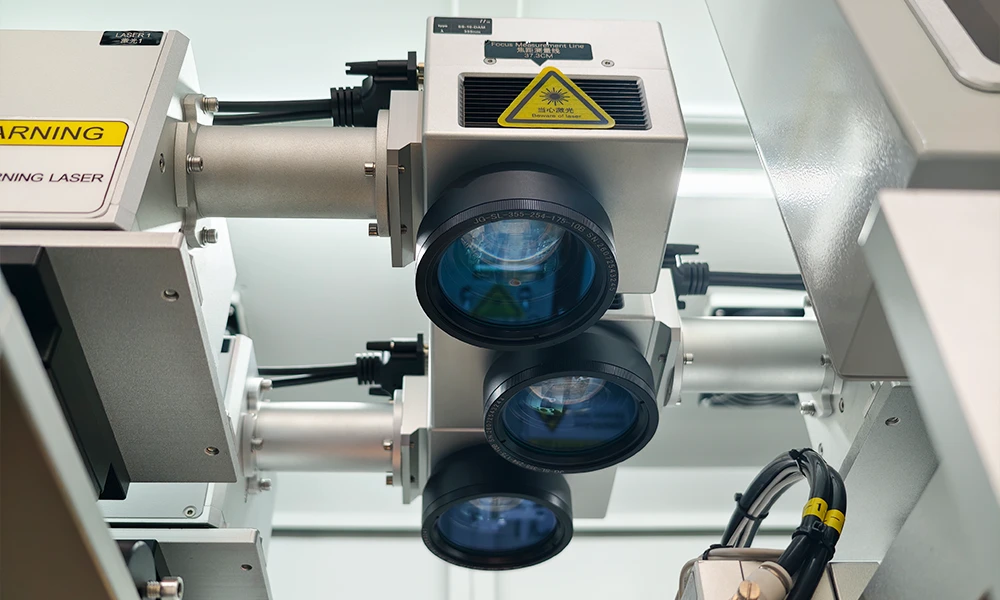

• Três canais de laser: 3 × lasers de fibra de 200W, 3 × galvanômetros de varredura de alta velocidade e alta precisão e 3 × lentes de campo de varredura de 100×100mm — o conjunto óptico é triplicado, portanto a configuração é declarada por canal e não como uma única cabeça
• Precisão dos furos: ±0,01mm no diâmetro do furo e ±0,01mm no passo do furo — estas são as duas tolerâncias que determinam se um padrão perfurado corresponde ao design do eletrodo
• Correção de borda da banda: precisão de correção de ±0,2mm com uma resposta de 1ms, e uma precisão geral de correção de ±0,15mm que o fabricante vincula à regularidade da borda da matéria-prima — a qualidade da borda do rolo de entrada faz, portanto, parte da janela de processo
• Janela de material: largura da folha ≤ 300mm, espessura da folha ≤ 10 μm, diâmetro do rolo ≤ 300mm e diâmetros de eixo de desbobinamento e bobinamento de 3 polegadas
• Geometria de perfuração: uma faixa de perfuração a laser de 300×300mm sobre uma plataforma de 320×320mm, com energia do laser declarada em 200W
• Vida útil do laser: ≥100000 horas, descrita pelo fabricante como livre de manutenção
• Manuseio de detritos e vapores: uma caixa de coleta de resíduos para detritos de perfuração, com 99% dos detritos removidos e sem aderência ao material, além de extração de vapores e poeira — o ponto principal é que a folha perfurada vai para o revestimento sem uma etapa de limpeza

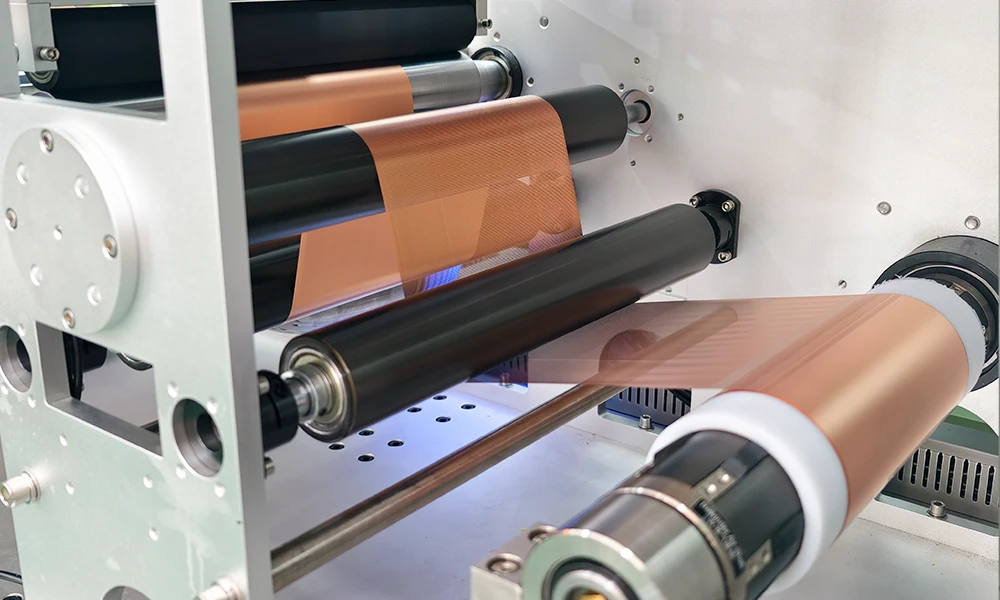

• Acionamento da banda por servo: servomotores no desbobinamento e no bobinamento, com parâmetros de controle definidos na interface de tela sensível ao toque e fixação rápida em ambas as estações

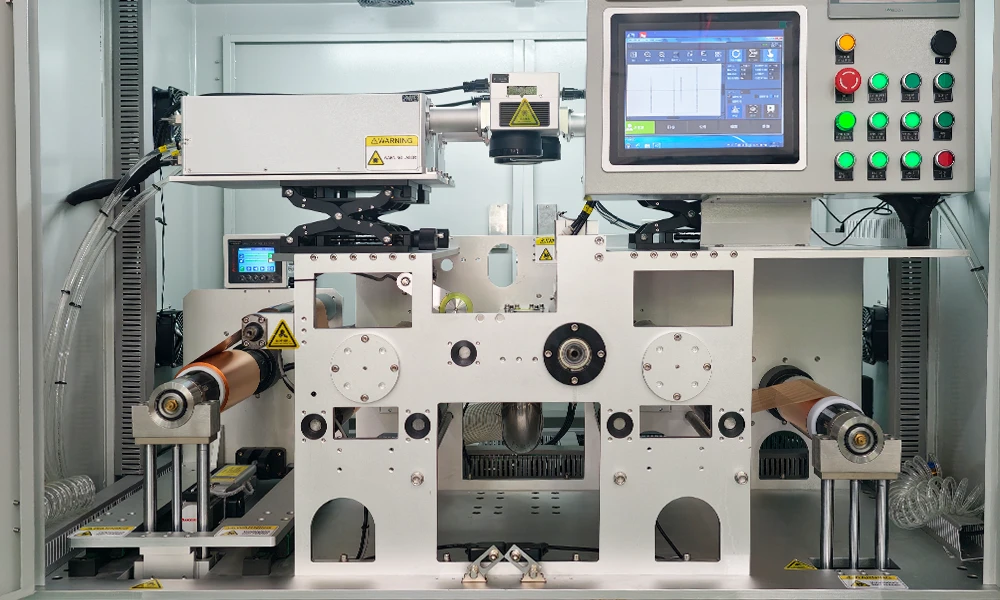

• Interface do operador: uma tela sensível ao toque de 4,3 polegadas como a IHM (HMI) da máquina, além de um computador com Windows 10 e um monitor de pelo menos 12,4 polegadas como dispositivo de entrada auxiliar; a página inicial da tela sensível ao toque mostra o comprimento do rolo perfurado em mm com um erro de exibição de ±2mm
• Status e segurança: uma luz indicadora de status de três cores com alarme sonoro e visual, botões manual / auto / pausa / parada de emergência na bancada e uma parada automática com alarme se o laser não emitir luz continuamente durante a operação
• Conformidade elétrica: os componentes elétricos utilizados no circuito cumprem as normas CE

Especificações Técnicas Completas

1. Configuração do Sistema Laser

2. Principais Parâmetros de Desempenho

3. Funções Mecânicas e Eletrônicas

Guia de Seleção: Compatdo do TOB-F200W-T3 com o seu Design de Folha e Furo

Dois fatores determinam se esta máquina se adapta a um projeto: o design do furo e o formato do rolo de folha alimentado nela. Tudo abaixo utiliza apenas os dados informados pelo fabricante.

Escolha pelo Design do Furo

O fabricante cita taxas de perfuração de aproximadamente 0,013/min para furos de 100 μm, 0,016/min para 200 μm e 0,085/min para 500 μm, e afirma que a taxa real depende do design do furo. A taxa é, portanto, uma função do padrão em vez de um valor fixo, e o padrão deve ser fixado primeiro: o intervalo de perfuração é de 300mm × 300mm em uma plataforma de 320mm × 320mm, enquanto o diâmetro do furo e o espaçamento dos furos são mantidos em ±0,01mm. Note que o fabricante não indica uma unidade de tempo para essas taxas, portanto os números devem ser considerados como comparativos entre os tamanhos de furo e citados conforme fornecidos, em vez de convertidos.

Escolha por Formato de Foil

Recomendações Práticas de Operação

• Qualidade da borda da folha de entrada: a precisão geral de correção de ±0,15 mm é declarada como estando relacionada à regularidade da borda da matéria-prima. Trate a condição da borda como parte da especificação do processo junto ao fornecedor da folha, e não como um ajuste da máquina.
• Grupos de parâmetros: os parâmetros da máquina podem ser chamados em grupos, e os nomes dos grupos podem ser editados e salvos. Salve um grupo por design de furo para que uma troca não exija a reinserção de valores.
• Comprimento de perfuração: defina o comprimento na tela sensível ao toque e deixe a máquina parar sozinha. A parada é anunciada por um alarme sonoro e visual com um aviso na tela, portanto, é um evento normal de fim de comprimento e não uma falha — certifique-se de que os operadores conheçam a diferença antes que o alarme de bobina seja o que eles vejam.
• Funcionamento com bobina cheia: no modo automático, a máquina para após um atraso quando a bobina de desbobinagem acaba, e o tempo de atraso é configurável. Defina esse atraso para a quantidade de folha remanescente que você deseja continuar perfurando.
• Detritos e fumos: a caixa de coleta de resíduos, o índice de remoção de detritos de 99% e a extração de fumos e poeira são o que mantêm a folha perfurada limpa o suficiente para ir direto para o revestimento. Esvazie a caixa em um cronograma fixo em vez de apenas quando a máquina reclamar.
• Verificação da saída do laser: se o laser não emitir luz continuamente durante o funcionamento, a máquina para e dispara um alarme. Trate esse alarme como um gatilho de manutenção, visto que o laser é especificado para ≥100000 horas sem manutenção.

FAQ de Engenharia

Q1: Minha folha de cobre tem 400 mm de largura. Esta máquina ainda pode ser usada?

Não. A largura declarada do material de folha de cobre para o TOB-F200W-T3 é ≤ 300 mm, e o diâmetro do rolo de folha de cobre também está limitado a 300 mm. Uma teia de 400 mm fica fora tanto da janela de material declarada da máquina quanto de seu alcance de perfuração de 300 mm × 300 mm. As opções são dividir a teia para 300 mm ou menos antes da perfuração, ou solicitar a cotação de uma configuração adequada para o formato mais largo.

P2: Ela pode perfurar folha de cobre de 15 μm?

O limite declarado de espessura do material de folha de cobre é ≤ 10 μm, portanto, 15 μm está acima da janela publicada. Se o projeto precisar de um substrato mais espesso, consulte-nos antes de fazer o pedido em vez de presumir que a máquina irá processá-lo.

P3: Por que são publicadas duas figuras de correção de borda diferentes, ±0,2 mm e ±0,15 mm?

Elas descrevem duas coisas diferentes. ±0,2 mm é a precisão de correção do sistema de correção de borda, que é combinada com um tempo de resposta de 1 ms. ±0,15 mm é a precisão global de correção, e o fabricante afirma que esse valor está relacionado à regularidade da borda da matéria-prima. O valor global é, portanto, o que depende da folha que você insere, enquanto o valor do sistema descreve o próprio hardware de correção.

Q4: O que acontece se o rolo acabar enquanto a máquina estiver perfurando no modo automático?

A máquina para após um atraso quando o rolo de desbobinamento acaba, emite um alarme sonoro e visual e exibe um aviso na tela sensível ao toque. O tempo de atraso é configurável, de modo que o comportamento no fim do rolo pode ser adaptado ao processo, em vez de parar bruscamente no último furo.

Q5: Os detritos da perfuração ficam na folha?

A máquina vem especificada com uma caixa de coleta de resíduos para os detritos de perfuração, e o fabricante afirma que cada formato de furo é consistente, que 99% dos detritos são removidos e que eles não grudam no material. A máquina também possui extração de fumos e extração de pó. A implicação prática é que o rolo rebobinado destina-se a avançar para o revestimento sem uma etapa adicional de limpeza.

Q6: Como faço para distinguir uma parada normal de uma falha?

A máquina possui uma luz indicadora de status de três cores e um alarme sonoro e visual, e a tela sensível ao toque exibe o aviso correspondente. Uma parada normal por fim de comprimento e uma parada por fim de rolo são anunciadas na tela. Se o laser não emitir luz continuamente enquanto a máquina estiver funcionando, a máquina para e aciona um alarme — essa é uma condição do laser, não um fim de execução normal. Após uma falha grave, a máquina é desligada e reiniciada, e o equipamento retorna ao seu estado inicial.

Q7: O laser não precisa de manutenção?

A vida útil do laser é declarada como ≥100000 horas e descrita pelo fabricante como livre de manutenção. Os itens de manutenção mencionados na ficha técnica são a caixa de coleta de resíduos para detritos de perfuração e a extração de fumaça e poeira, ambos os quais precisam ser esvaziados e verificados periodicamente.

Q8: O que preciso preparar no local?

A ficha técnica indica que as dimensões ocupadas pela máquina são de aproximadamente 500mm × 1000mm × 1600mm e o ambiente operacional é de 5-50 °C / 10-90%. O requisito de fornecimento elétrico não está declarado nesta página, portanto, confirme-o conosco antes da instalação. Um mandril de 3 polegadas para os rolos de entrada e um plano para manusear os rolos perfurados com até 300mm de diâmetro são os dois itens relacionados a materiais que devem ser providenciados com antecedência.

Informe-nos a espessura da folha, a largura da folha e o design dos furos, e confirmaremos se a configuração TOB-F200W-T3 atende ao padrão que você precisa.
