Máquina Manual de Corte de Discos de Eletrodo para Célula Moeda

Máquina Manual de Corte de Discos de Eletrodos para Baterias tipo Moeda - TOB-CP60

Cortador de discos de precisão com matriz de punção padrão e personalizada, de 8mm a 24mm de diâmetro, para pesquisa em laboratório de baterias tipo moeda

Visão Geral do Produto e Aplicações Ideais

O TOB-CP60 é uma máquina manual de corte de discos de eletrodos para baterias tipo moeda, usada para puncionar discos de eletrodos e separadores a partir de uma folha revestida ou de uma folha de eletrodo seca com uma matriz de corte personalizada. É fornecido com uma matriz de punção padrão de φ14mm, e matrizes de φ8mm a φ24mm podem ser escolhidas.

A operação é manual, e a unidade mede 110mm × 150mm × 235mm e pesa cerca de 6kg, portanto pode ser movida entre bancadas em um laboratório de baterias tipo moeda. A espessura de punção abrange 0,005-0,5mm para eletrodo e separador, e o mesmo cortador corta ambos, de modo que uma única ferramenta produz o disco de eletrodo e o disco separador para a mesma célula.

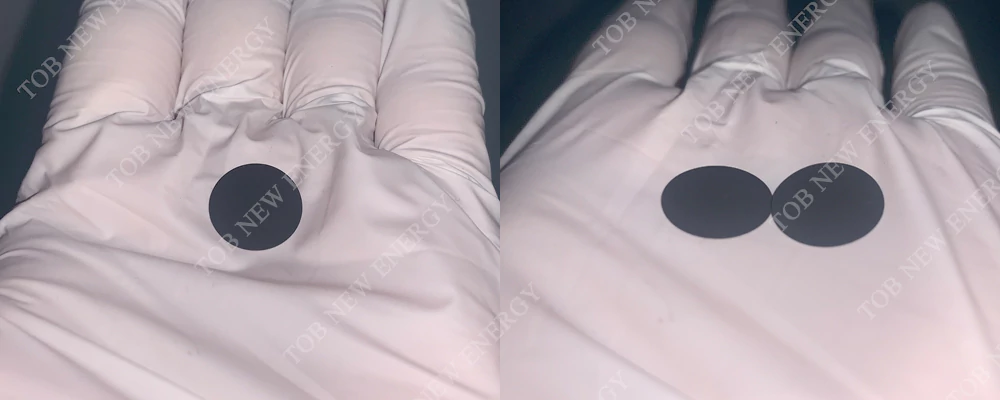

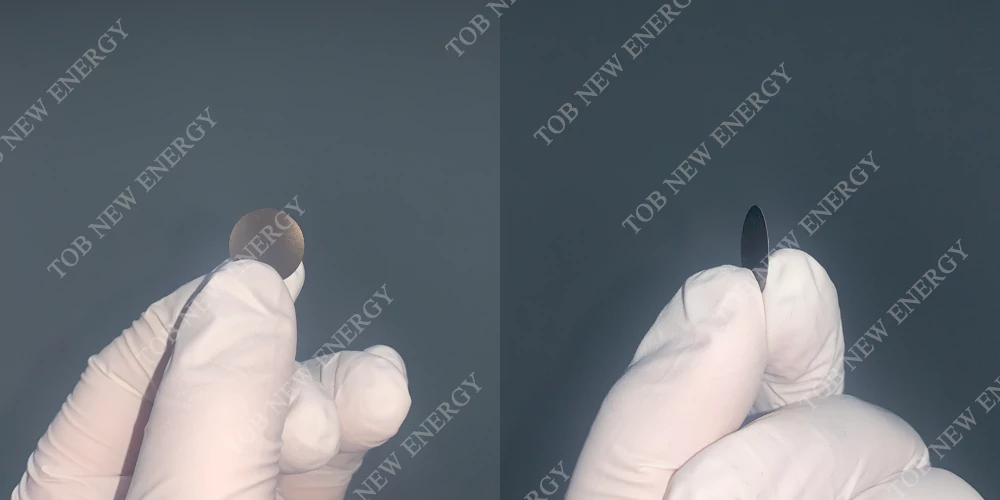

Os discos resultantes podem ser usados como discos de eletrodo e separador de células de teste bipartidas e baterias tipo moeda para pesquisa de baterias.

Ideal para:

• Puncionar discos de eletrodos e discos separadores para baterias tipo moeda CR2016, CR2025, CR2032 e CR2450
• Eletrodo e separador na faixa de espessura de 0,005-0,5mm
• Produzir discos para células de teste bipartidas, bem como para baterias tipo moeda
• Laboratórios que precisam de matrizes intercambiáveis de φ8mm a φ24mm em um único cortador manual
• Não indicado para:corte longitudinal contínuo de rolo a rolo de eletrodos, ou eletrodo e separador fora da faixa de espessura de 0,005-0,5mm ou fora da faixa de matrizes de φ8-24mm

Cortando discos para um formato específico de bateria tipo moeda? Envie-nos o tamanho da célula e a espessura do eletrodo, e confirmaremos a matriz necessária.

Onde o Cortador de Discos se Encaixa no Fluxo de Trabalho de Baterias tipo Moeda

O puncionamento é a etapa que transforma uma folha de eletrodo revestida e um rolo de separador nos discos discretos que vão dentro de uma bateria tipo moeda. O TOB-CP60 fica entre a preparação do eletrodo e a montagem da célula:

1. A pasta de eletrodo é misturada e moldada sobre o coletor de corrente, depois seca e calandrada.
2. A folha de eletrodo seca e o separador são puncionados em discos com o TOB-CP60, utilizando a matriz de corte compatível com o formato da célula.
3. O disco de eletrodo, o disco separador e o contra-eletrodo são empilhados e montados na bateria tipo moeda, e depois cravados.
4. A célula montada é ciclada em um sistema de teste de bateria.

Os estudos publicados listados mais abaixo nesta página descrevem exatamente essas etapas vizinhas e nomeiam o equipamento TOB usado em cada uma delas.

Principais Características de Engenharia do TOB-CP60

• Operação manual:o cortador é operado manualmente e, com cerca de 6kg e 110mm × 150mm × 235mm, pode ser movido entre bancadas em um laboratório de baterias tipo moeda.
• Matrizes de corte intercambiáveis:a configuração padrão é uma matriz de punção de φ14mm, e matrizes de φ8mm a φ24mm podem ser escolhidas, de modo que o mesmo cortador abrange vários formatos de baterias tipo moeda.
• Curso de punção de 25mm:o curso do punção é de 25mm, que é o valor informado para esta máquina.
• Eletrodo e separador em uma única ferramenta:o cortador lida com eletrodos e separadores de 0,005-0,5mm e pode cortar ambos, de modo que o disco de eletrodo e o disco separador maior para uma célula saem da mesma máquina.
• Discos para baterias tipo moeda e células de teste bipartidas:os discos puncionados podem ser usados como discos de eletrodo e separador de células de teste bipartidas e baterias tipo moeda para pesquisa de baterias.
• Documentado na literatura revisada por pares:o número do modelo aparece em 4 registros científicos que também descrevem a etapa de puncionamento em seu procedimento experimental; a lista completa está apresentada abaixo.
• Suporte:garantia limitada de um ano com suporte vitalício.

Especificações Completas

1. Especificações da Máquina

2. Vantagens

Seleção da matriz de corte: combinando matrizes com o seu formato de pilha-botão

O diâmetro do disco vem da matriz de corte, não da máquina, portanto a lista de matrizes é a parte do pedido que precisa estar correta. Os conjuntos de matrizes abaixo são os indicados para cada formato de célula.

Escolhendo matrizes para CR2016, CR2025 e CR2032

Para baterias tipo pilha-botão CR2016, CR2025 ou/e CR2032, são necessárias pelo menos três matrizes de corte:

Escolha de matrizes para CR2450

Para a pilha botão CR2450, a matriz de corte de 20mm pode ser usada para cortar os discos de eletrodo e a matriz de corte de 23mm para o disco separador:

Gama de matrizes e personalização

A configuração padrão é uma matriz de punção de φ14mm, e matrizes de φ8mm a φ24mm podem ser escolhidas. Se o seu formato de pilha exigir um diâmetro fora dos conjuntos de matrizes listados acima, informe o diâmetro do disco alvo ao solicitar a cotação para que a lista de matrizes seja fixada junto com a máquina.

Recomendações práticas de operação

• Fixe a lista de matrizes antes de o pedido ser feito: o diâmetro do disco vem da matriz de corte e não da máquina, portanto, informe os diâmetros dos discos alvo junto com o modelo da máquina. A configuração padrão é uma matriz de punção de φ14mm, e matrizes de φ8mm a φ24mm podem ser escolhidas.
• Mantenha a matriz do separador maior do que as matrizes dos eletrodos: para CR2016, CR2025 e CR2032, o conjunto cotado usa 15mm e 16mm para os eletrodos e 19mm para o separador, sendo a matriz maior especificada para que o separador separe totalmente os eletrodos.
• Permaneça dentro da faixa de espessura cotada: a máquina é especificada para eletrodo e separador de 0,005-0,5mm, portanto verifique a espessura da sua folha de eletrodo seca em relação a essa faixa antes de puncionar um lote.
• Corte ambos os discos de uma pilha na mesma ferramenta: como o cortador lida com o eletrodo e o separador, os dois discos que entram em uma pilha podem ser produzidos em uma única máquina, o que mantém os pares de discos consistentes em todo o lote.
• Trate-o como um instrumento de bancada: com cerca de 6kg e 110mm × 150mm × 235mm com operação manual, o cortador pode ficar sobre uma bancada e ser movido entre bancadas em um laboratório.

FAQ de Engenharia

Q1. De quais matrizes de corte eu preciso para pilhas botão CR2032?

A. Para pilhas botão CR2016, CR2025 ou/e CR2032, são necessárias pelo menos três matrizes de corte: uma matriz de 15mm, uma matriz de 16mm e uma matriz de 19mm. A matriz de 19mm é a matriz do separador, especificada para que o separador separe totalmente os eletrodos.

Q2. O meu formato de pilha é CR2450. O conjunto de matrizes muda?

A. Sim. Para a pilha botão CR2450, a matriz de corte de 20mm pode ser usada para cortar os discos de eletrodo e a matriz de corte de 23mm para o disco separador.

Q3. Uma máquina pode cortar tanto o eletrodo quanto o separador?

A. Sim. "Pode cortar tanto o eletrodo quanto o separador" é uma das vantagens declaradas da TOB-CP60, e a espessura de punção de 0,005-0,5mm cobre tanto o eletrodo quanto o separador.

Q4. Qual espessura de eletrodo e separador a TOB-CP60 pode puncionar?

A. 0,005-0,5mm, cotado para eletrodo e separador.

Q5. Qual diâmetro de disco a máquina produz?

A. O diâmetro é definido pela matriz de corte. A configuração padrão é uma matriz de punção de φ14mm, e matrizes de φ8mm a φ24mm podem ser escolhidas.

Q6. Qual é o curso de punção?

A. 25mm.

Q7. Os discos puncionados podem ser usados em células de teste bipartidas, bem como em pilhas botão?

A. Sim. Os discos resultantes podem ser usados como os discos de eletrodo e separador de células de teste bipartidas e pilhas botão para pesquisa de baterias.

Q8. Qual é a garantia aplicável à máquina?

R. Garantia limitada de um ano com suporte vitalício.

TOB-CP60 na Literatura Científica

O TOB-CP60 é mencionado pelo número do modelo em 4 registros científicos, que também descrevem como ele foi usado em seu procedimento experimental.

• 4 registros abrangendo 4 estudos distintos

• 4 artigos de periódicos revisados por pares e 0 versões de pré-impressão; as instituições dos autores abrangem 8 países

Os mesmos estudos também mencionam outros equipamentos TOB em etapas vizinhas do fluxo de trabalho de baterias tipo moeda.

No estudo da Advanced Science, a pasta foi aplicada sobre folha de alumínio com uma máquina de revestimento automático de filme (TOB-VFC-150) antes de os discos de eletrodos serem perfurados a partir dela.

No estudo do Journal of The Electrochemical Society, o cátodo perfurado foi empilhado com o separador e a folha de lítio, e a bateria tipo moeda foi fechada e prensada com uma prensa hidráulica para baterias tipo moeda (TOB-MR-120).

No estudo do Journal of Inorganic and Organometallic Polymers and Materials, as baterias tipo moeda montadas foram cicladas num sistema de teste de baterias (TOB-CT4008).

Outros itens TOB mencionados nos mesmos artigos: um misturador a vácuo (TOB-ZKJB-150), um cátodo revestido comercial LiCoO2 (TOB-ELECTRODE-LICOO2) e uma balança analítica (TOB-FA.1204B).

Compilado em outubro de 2026 a partir de uma pesquisa por palavra-chave no Google Scholar filtrada para uma menção explícita ao TOB-CP60. Os preprints são identificados como tal e podem não ter concluído obrigatoriamente a revisão por pares.

Embalagem

Também Pode Precisar

• Cortador de Discos Manual para Eletrodos - o cortador manual de eletrodos equivalente, para comparar as opções de cortadores de discos antes de escolher o conjunto de matrizes.

• Crimpadora Manual Hidráulica para Baterias Tipo Moeda - a etapa de crimpagem que se segue à perfuração no fluxo de trabalho de baterias tipo moeda, e a prensa mencionada num dos estudos abaixo.

Revisado por: Pinery Gong, Montagem de Baterias e Processo de Rendimento ｜ Última atualização: 2026-10-16
