Kit de Caixa de Célula Cilíndrica 14500

Kit de caixa de célula cilíndrica 14500 - TOB-14500-C-1

Visão geral do produto e aplicações ideais

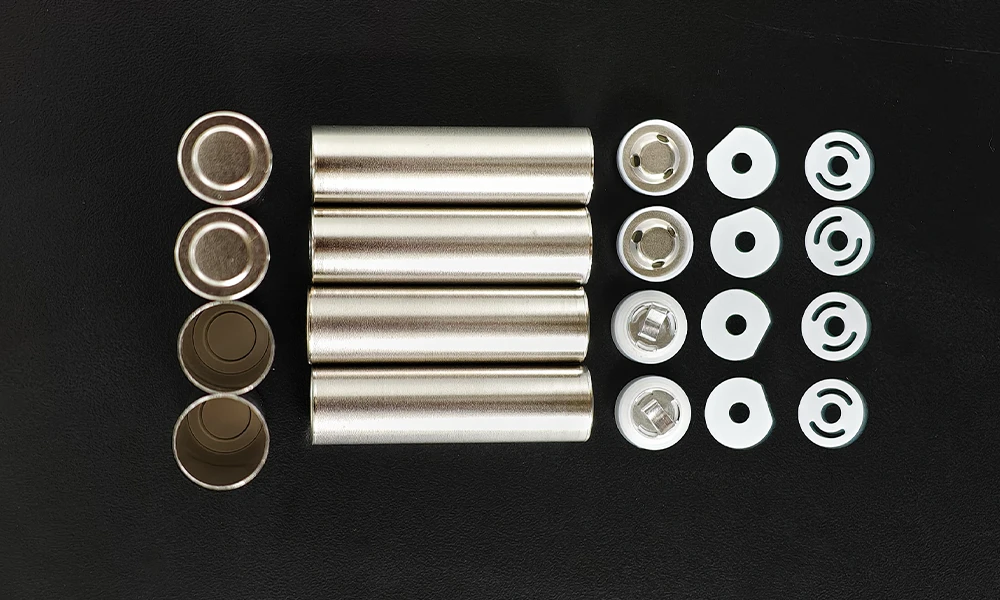

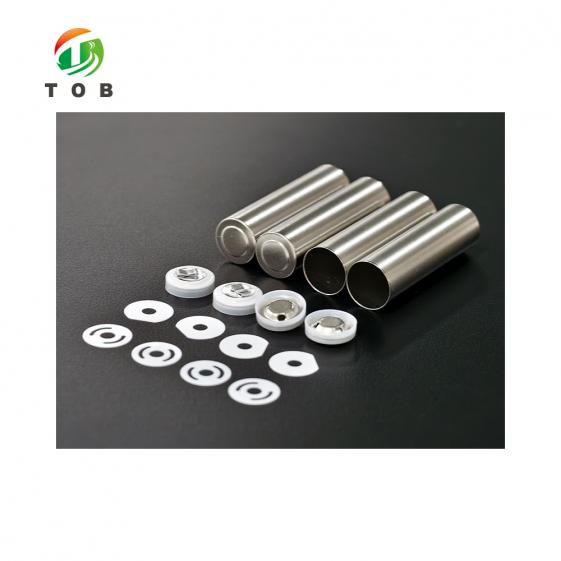

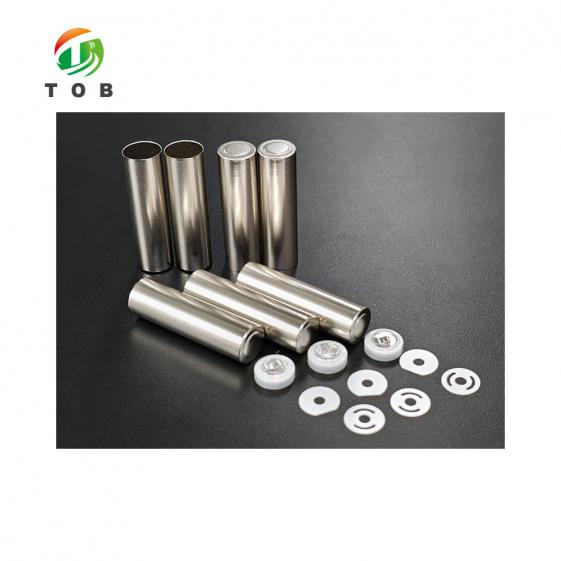

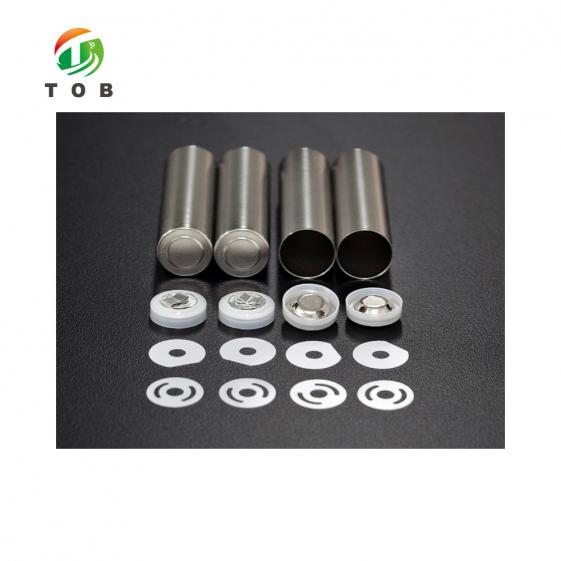

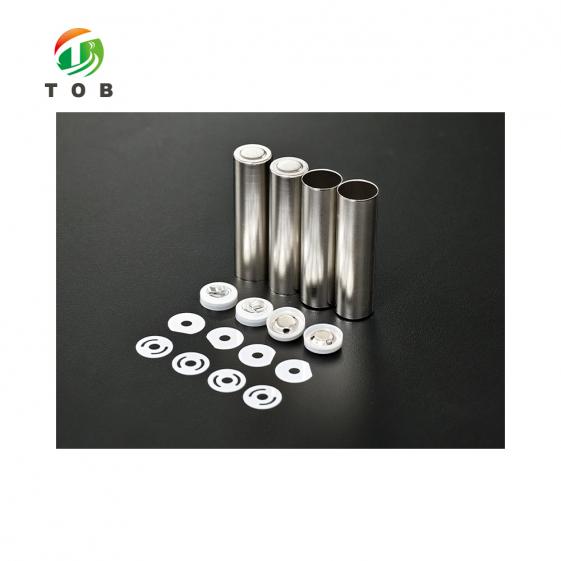

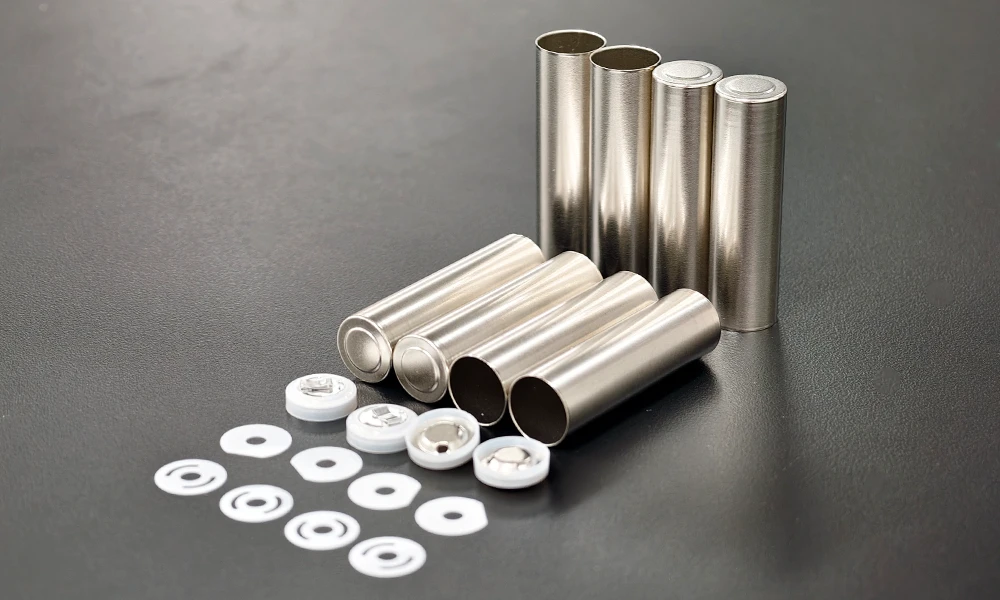

O TOB-14500-C-1 é um kit de ferragens para a construção de células cilíndricas de 14500 mm (14 mm × 50 mm). Cada conjunto contém uma caixa de aço japonês niquelado, uma tampa anti-explosão e as juntas de isolamento superior e inferior correspondentes. Os kits são fornecidos em embalagens com 100 unidades.

A tampa chega com uma aba de alumínio já soldada (7 mm × 3 mm × 0,15 mm), eliminando a necessidade de soldar a aba à tampa. A tampa possui resistência interna de ≤ 0,5 mΩ e sua válvula de segurança abre entre 3,2 e 4,0 MPa.

Ideal para:

• Construções de células cilíndricas de 14.500 (14 mm × 50 mm)
• Montagens que necessitam de caixa, tampa e ambas as juntas de isolamento de um conjunto combinado.
• Roteiros de montagem que desejam remover a etapa de junção da tampa à aba
• Execuções dimensionadas em centenas de células, correspondendo ao fornecimento de 100 conjuntos por saco.
• Não serve para outros formatos:Este kit é compatível apenas com baterias 14500. Para baterias 18650, 21700 ou 4680, utilize o estojo indicado para esse formato.

Está montando uma bateria de 14500 mAh? Informe-nos o seu método de soldagem da tampa e confirmaremos se a aba de alumínio pré-soldada de 7 × 3 × 0,15 mm é adequada para o seu projeto.

Onde o kit de encapsulamento se encaixa na montagem da célula cilíndrica

O kit de encapsulamento é consumido na etapa de montagem, após o enrolamento da pilha de eletrodos e antes do fechamento da célula. Em uma linha de células cilíndricas, ele se encontra na etapa 3 abaixo:

1. Preparação de eletrodos — revestimento, prensagem e corte longitudinal
2. Enrolando o eletrodo e o separador no rolo de gelatina
3. O kit de estojo é usado aqui.— Insira o rolo de gelatina na caixa, coloque as juntas superior e inferior e encaixe a tampa anti-explosão.
4. Soldagem da aba — a aba de alumínio pré-soldada é o que a etapa de soldagem conecta.
5. Abertura de ranhuras e enchimento com eletrólito
6. Selagem, limpeza e formação/classificação

Principais características de engenharia do TOB-14500-C-1

1. Construção de Caso

• Aço japonês niquelado:A caixa é fabricada em aço japonês com revestimento de níquel, proporcionando uma superfície externa soldável e resistente à corrosão para a montagem da célula cilíndrica.
• Formato 14500:Dimensionado para 14500 células (14 mm × 50 mm).

2. Tampa e aba pré-soldada

• Tampa anti-explosão:Equipada com uma válvula de segurança que se abre a 3,2 ~ 4,0 MPa para liberar a pressão interna.

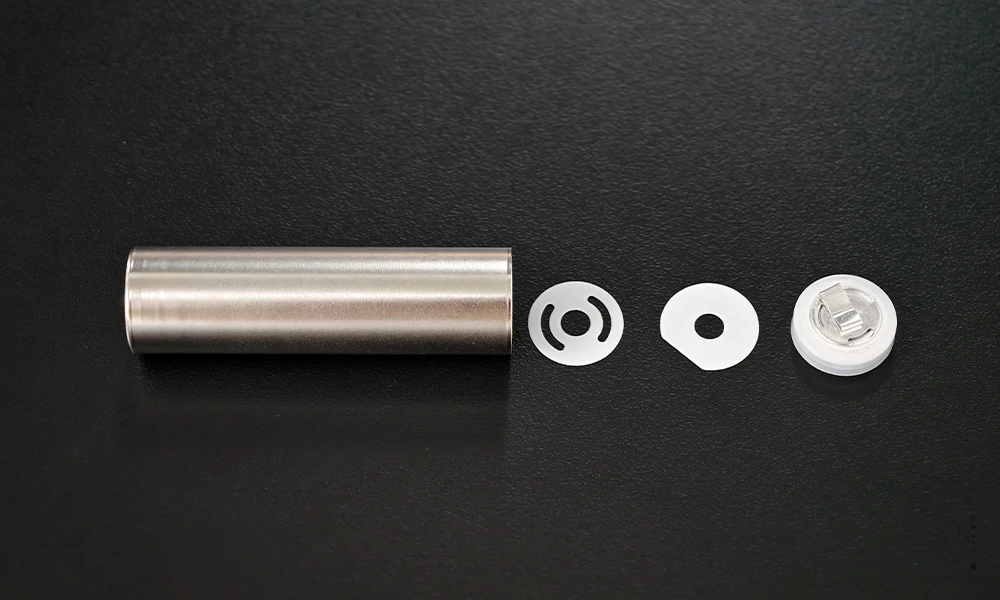

• Aba de alumínio pré-soldada:7 mm × 3 mm × 0,15 mm, soldado à tampa antes da entrega. Esta é a principal diferença prática em relação à compra da caixa e da tampa separadamente — a operação de junção da aba à tampa não precisa ser configurada na sua linha de produção.
• Resistência interna do capacitor:≤ 0,5 mΩ, portanto, o capacitor adiciona uma resistência em série conhecida e pequena à célula.

3. Integridade e embalagem do kit

• Consumíveis compatíveis:A caixa, a tampa, a junta superior e a junta inferior são fornecidas juntas, portanto, um único saco cobre todas as quatro posições.
• Embalagem padrão:100 conjuntos por saco.

Especificações técnicas completas

1. Conteúdo do Kit e Estojo

2. Especificações da tampa

Guia de seleção: como combinar maiúsculas e minúsculas com o formato da sua célula

O kit de caixa não é escalável para todos os formatos — a caixa, a tampa e as juntas são feitas para um único formato. Use o formato que corresponde à célula que você está montando:

Recomendações práticas de operação

• Conte antes de começar a correr:Um saco contém 100 conjuntos, e cada conjunto deve cobrir quatro posições. Compare a quantidade de conjuntos no saco com o tamanho da sua produção planejada antes de abrir, pois a falta de uma junta impede a montagem no meio da produção.
• Confirme a guia antes de liberar o roteamento:Como a aba de alumínio já vem pré-soldada, verifique se a etapa de soldagem da tampa está configurada para unir a aba de alumínio de 7 mm × 3 mm × 0,15 mm, em vez de soldar a aba diretamente na tampa.
• Alinhe a faixa de ajuste da válvula com os limites do seu teste:A válvula de controle abre entre 3,2 e 4,0 MPa; certifique-se de que os limites de pressão usados ​​em seu plano de teste e aceitação da célula sejam consistentes com essa faixa.
• Instale ambas as juntas:O kit fornece uma junta de isolamento superior e uma inferior; ambas as posições devem ser preenchidas, portanto, verifique se a folha de instruções do seu produto indica que cada conjunto inclui duas juntas.

Perguntas frequentes sobre engenharia

P1: Por que a aba de alumínio é soldada à tampa antes da entrega?

Dessa forma, a operação de junção da aba à tampa não precisa existir na sua linha de produção. Você recebe uma tampa que já possui uma aba de alumínio de 7 mm × 3 mm × 0,15 mm, restando apenas a solda na tampa como etapa do processo.

P2: Como faço para escolher entre este kit e os estojos para baterias 18650 ou 21700?

Apenas por formato de célula — as peças não são intercambiáveis. Se sua célula for 14500 (14 mm × 50 mm), este kit serve. Se for 18650 ou 21700, use a caixa feita para esse formato. A escolha é feita com base na célula que você está montando, não na capacidade ou aplicação.

Q3: O que o valor de 3,2 a 4,0 MPa me diz sobre a tampa?

É a pressão na qual a válvula de segurança da tampa se abre para liberar a pressão interna. Considere-a como o limite de abertura da tampa ao definir os limites de pressão para seus testes de células e critérios de aceitação.

Q4: O que significa, na prática, uma resistência interna do capacitor ≤ 0,5 mΩ?

É a resistência adicionada pelo próprio capacitor. Um valor de capacitância ≤ 0,5 mΩ significa que o capacitor adiciona apenas uma pequena resistência em série à célula, o que é importante ao comparar leituras de resistência interna entre diferentes montagens ou lotes de capacitores.

Q5: O que não está incluído no kit?

O kit inclui apenas os componentes da célula: caixa, tampa, junta superior e junta inferior. O conjunto de eletrodos, o separador, o eletrólito e quaisquer outros componentes da célula não estão incluídos.

Precisa do kit 14500 em uma quantidade ou configuração que não seja padrão? Envie-nos o volume de construção e o método de soldagem da tampa.

tob.amy@tobmachine.com| +86 181 2071 5609

Revisado por:Gongo do PinheiroEngenheiro Principal — processo de montagem de baterias e engenharia de rendimento, XIAMEN TOB NEW ENERGY TECHNOLOGY Co., Ltd. | Última atualização: 12/10/2026
