Lata e Tampa de Célula de Supercapacitor 3050

Invólucro e Tampa de Célula de Supercapacitor 3050 - TOB-3050-Al

Visão Geral do Produto e Aplicações Ideais

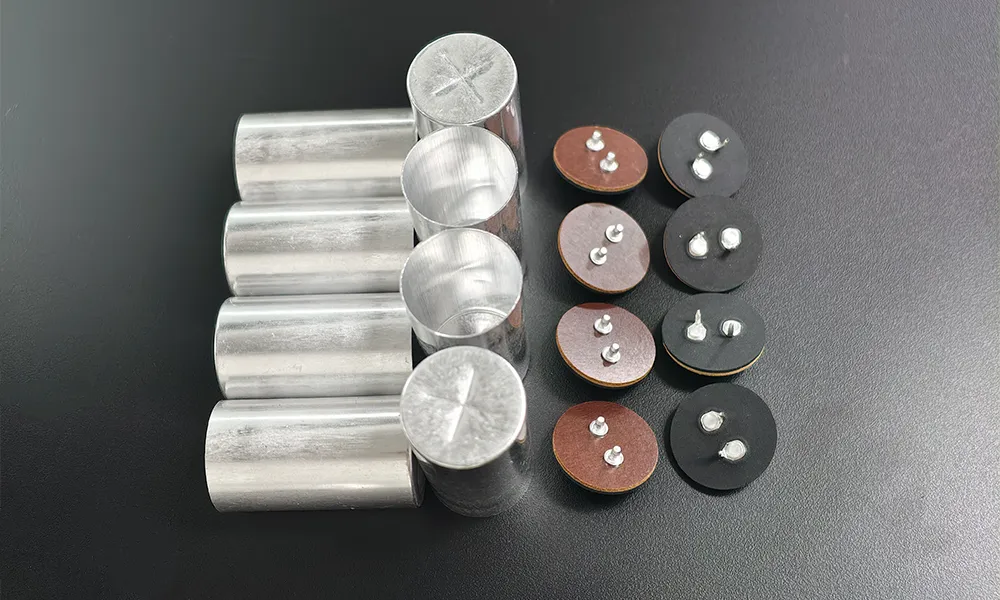

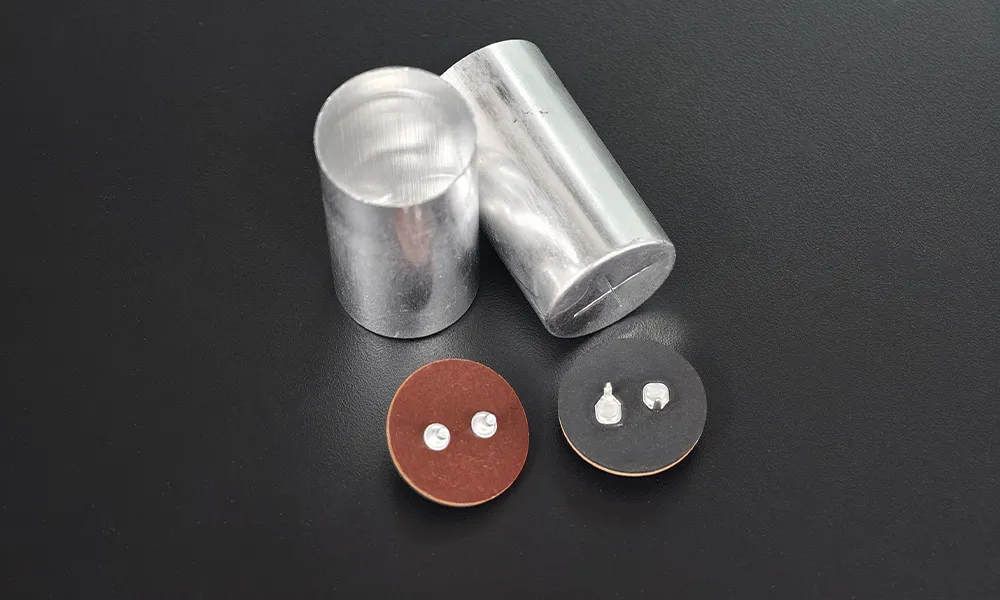

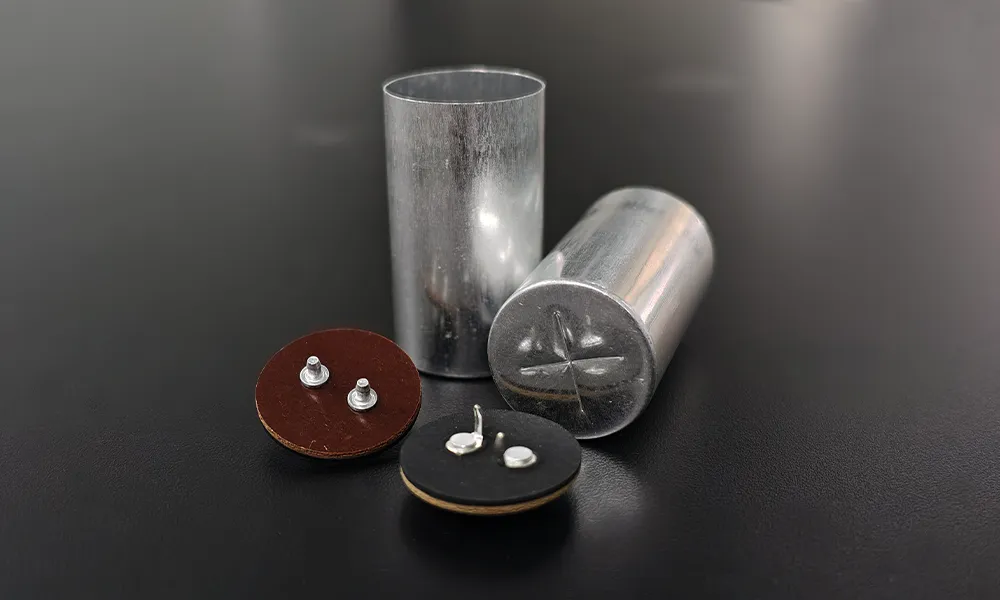

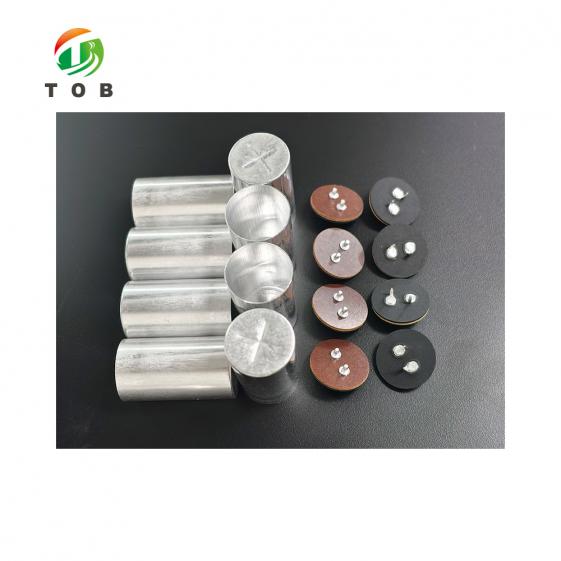

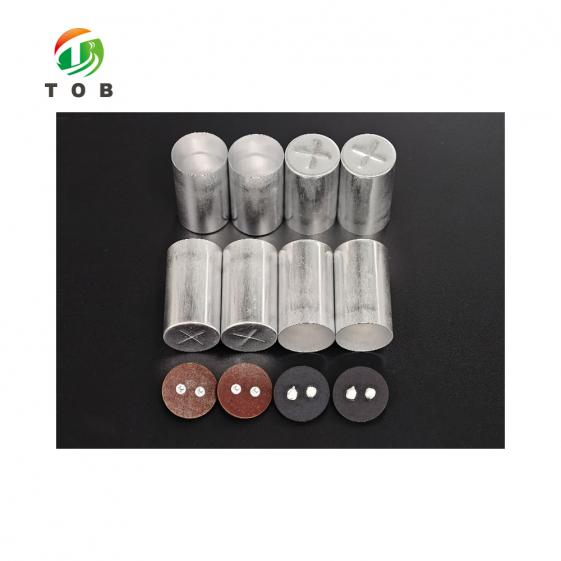

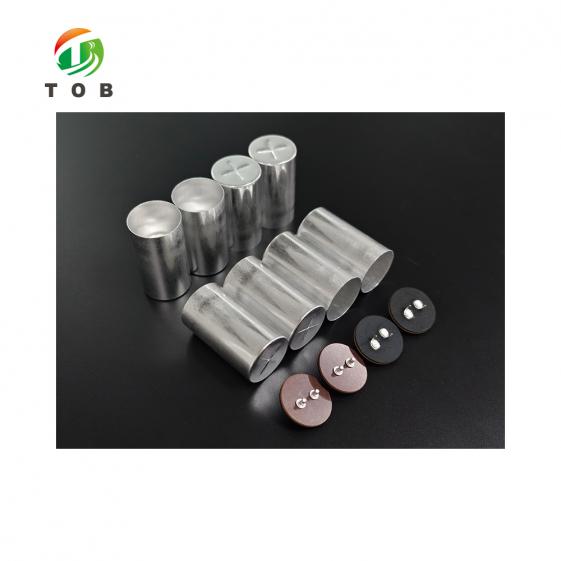

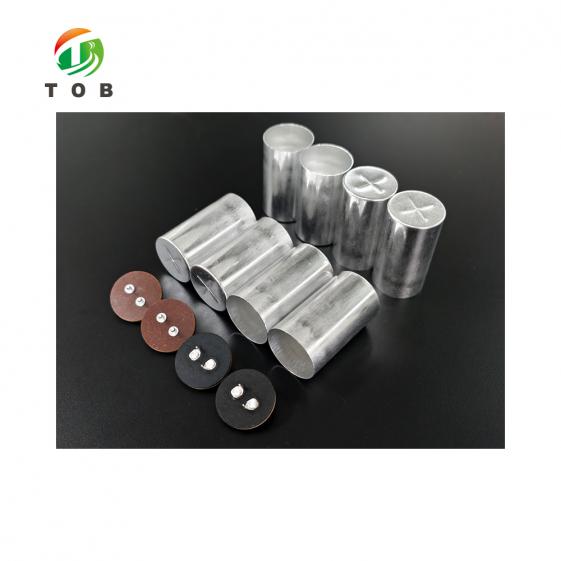

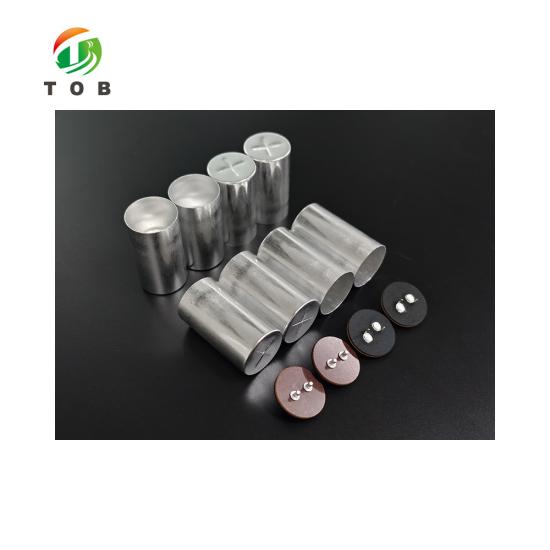

O TOB-3050-Al é um invólucro de alumínio para células de supercapacitores 3050, fornecido juntamente com a tampa correspondente que fecha a célula. O invólucro possui dimensões com diâmetro interno de 28,91 mm, diâmetro externo de 29,78 mm, espessura de 0,49 mm e altura de 53,5 mm.

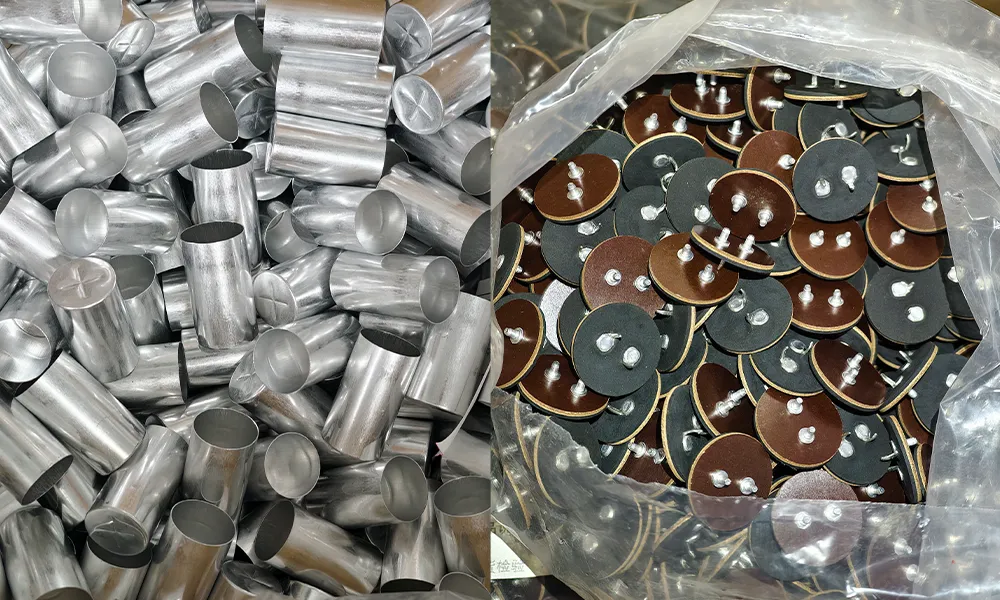

Como o invólucro e a tampa são fornecidos como um único conjunto, as duas peças que formam o compartimento da célula são encomendadas, recebidas e contadas juntas, em vez de serem adquiridas de dois itens separados.

Ideal para:

• Montagem de células de supercapacitor 3050
• Linhas de montagem que exigem que o invólucro da célula e sua tampa cheguem como um único item de fornecimento correspondente
• Produções em que o invólucro é consumido junto com a tampa, de modo que ambas as peças devem estar no mesmo cronograma
• Projetos que precisam verificar as dimensões do compartimento em relação ao seu próprio desenho de célula antes do primeiro pedido
• Não indicado para outros formatos: este invólucro e tampa são fabricados apenas para células de supercapacitor 3050. Eles não se aplicam a um formato de célula diferente — para esses casos, utilize o invólucro fornecido para o respectivo formato.

Vai construir uma célula de supercapacitor 3050? Envie-nos o seu desenho de célula e verificaremos o diâmetro interno de 28,91 mm e a altura de invólucro de 53,5 mm em relação a ele.

Onde o Invólucro e a Tampa se Encaixam na Montagem de Supercapacitores

O invólucro e a sua tampa são consumidos na etapa de compartimentação da montagem da célula, após o eletrodo e o separador terem sido enrolados e secos, e antes de a célula ser fechada e preenchida. A sequência abaixo representa o fluxo típico em uma linha de supercapacitores cilíndricos — confirme-a com o seu próprio processo antes de emitir um pedido.

1. Preparação do eletrodo — revestimento e corte longitudinal do coletor de corrente
2. Fabricação de abas — as abas são cortadas no formato desejado na máquina de puncionamento de abas para supercapacitores antes do enrolamento
3. Enrolamento do eletrodo e do separador formando o rolo cilíndrico (jelly roll), seguido de secagem
4. O invólucro e a tampa são utilizados aqui — o núcleo enrolado é inserido no invólucro 3050 e a tampa é posicionada sobre ele
5. Montagem da tampa — a tampa é unida ao terminal na máquina de rebite elétrico para tampas de supercapacitores
6. Fechamento — o invólucro recebe ranhuras e é selado na máquina de ranhura e selagem de invólucro de alumínio para supercapacitor
7. Preenchimento de eletrólito, limpeza, envelhecimento e testes

Principais Características de Engenharia do TOB-3050-Al

1. Dimensões do Invólucro

• Diâmetro interno de 28,91 mm: o diâmetro interno do invólucro e, portanto, a dimensão que deve acomodar o núcleo enrolado que você pretende inserir.
• Diâmetro externo de 29,78 mm: o diâmetro externo do invólucro e, portanto, a dimensão que deve ser compatível com as suas ferramentas de ranhura e selagem, bem como com qualquer suporte na linha.
• Espessura de 0,49 mm: o valor de espessura especificado para este invólucro, listado nesta página exatamente como consta nos dados do produto.
• Altura de 53,5 mm: a altura do invólucro e, portanto, o espaço interno disponível para o núcleo, a tampa e a folga de fechamento.

2. Material

• Alumínio: o invólucro é fornecido em alumínio. Confirme a liga exigida pelas suas operações de fechamento e soldagem antes de fazer o pedido, pois a liga não é definida apenas pela designação de tamanho.

3. Fornecido como Conjunto

• Copo e tampa juntos:as duas partes da carcaça da célula são fornecidas como um único conjunto, de modo que uma única linha de pedido abrange ambas as posições em vez de duas.
• Um formato por conjunto:o copo e a tampa são dimensionados para células 3050; eles não são intercambiáveis com a carcaça de outro formato.

Especificações Técnicas Completas

1. Dimensões do Copo

2. Configuração do Conjunto

Guia de Seleção: Correspondência do Invólucro com a sua Célula de Supercapacitor

A carcaça de uma célula não pode ser adaptada de um formato para outro, portanto, a decisão é determinada pela célula que você está construindo. A TOB fornece vários tamanhos de invólucro para supercapacitores, cujos arranjos abaixo são os pontos de partida usuais.

Recomendações Práticas de Operação

• Verifique a lata com o seu desenho primeiro: compare o diâmetro interno de 28,91 mm e a altura de 53,5 mm com o núcleo que pretende inserir antes do primeiro pedido, pois uma lata que seja próxima, mas não igual, não será corrigida ajustando a etapa de fechamento.
• Peça o conjunto, não as peças separadas: a lata e a tampa são feitas para o mesmo formato, portanto, mantê-las em uma única linha de pedido evita incompatibilidades entre uma lata de um lote e uma tampa de outro.
• Alinhe a tampa com a sua operação de fechamento: confirme se a tampa que você recebe se adequa à forma como sua linha a une ao terminal e, em seguida, ranhura e sela a lata.
• Verifique antes de uma produção completa: submeta o conjunto à inserção, montagem da tampa e fechamento em um pequeno número de células antes de comprometer um lote de produção completo.

Perguntas Frequentes de Engenharia

P1: Por que o invólucro e a tampa são fornecidos como um único conjunto em vez de dois itens separados?

Porque eles são as duas metades de uma carcaça e são dimensionados um em relação ao outro. Fornecê-los juntos significa que a operação de fechamento é planejada em torno de um par que pertence ao mesmo formato, e há apenas um item de fornecimento para contar em vez de dois.

P2: Como faço para confirmar se o invólucro 3050 é adequado para a célula que estou construindo?

Compare os quatro valores nesta página com o desenho da sua célula: o diâmetro interno deve liberar o núcleo enrolado, o diâmetro externo deve se adequar às suas ferramentas de ranhura e vedação, e a altura deve deixar espaço para o núcleo e a folga de fechamento. Envie-nos o desenho e nós o verificaremos em relação ao invólucro antes de você fazer o pedido.

P3: O que não está incluído no conjunto?

O conjunto cobre a carcaça da célula: o invólucro e a tampa. O eletrodo, o separador, o eletrólito, as abas e qualquer junta ou peça de isolamento não fazem parte dele e são encomendados separadamente.

P4: Como a caixa 3050 difere das caixas de supercapacitores maiores, como a série 60138?

Pelo formato da célula, não pelo nível de qualidade. As duas famílias pertencem a tamanhos de célula diferentes, e uma carcaça feita para um formato não é adaptada ao outro. Escolha com base na célula que você está construindo; a caixa 60138 / 60130 / 66130 é abordada em sua própria página.

P5: Quais outras operações em uma linha de supercapacitores usam esta peça?

O invólucro e a tampa são manuseados pela etapa de puncionamento de abas que faz as abas antes do enrolamento, pela etapa de rebitagem que une a tampa ao terminal e pela etapa de ranhura e vedação que fecha o invólucro. Essas três operações estão vinculadas na seção de processo acima para que você possa verificar as ferramentas lado a lado com a carcaça.

P6: O invólucro e a tampa podem ser fornecidos em um tamanho diferente de 3050?

A TOB fornece caixas de supercapacitores em vários códigos de tamanho, e a carcaça pode ser produzida de acordo com o desenho do cliente. Envie o diâmetro interno, o diâmetro externo, a espessura e a altura do invólucro de que você precisa, juntamente com a quantidade, e o tamanho será confirmado de acordo com o que pode ser produzido.

Precisa do invólucro e da tampa 3050 em uma quantidade ou configuração que não seja padrão? Envie-nos o desenho da sua célula e o seu volume de produção.

tob.amy@tobmachine.com | +86 181 2071 5609

Revisado por: Pinery Gong, Engenheiro Principal — processo de montagem de baterias e engenharia de rendimento, XIAMEN TOB NEW ENERGY TECHNOLOGY Co., Ltd. ｜ Última atualização: 2026-10-14
