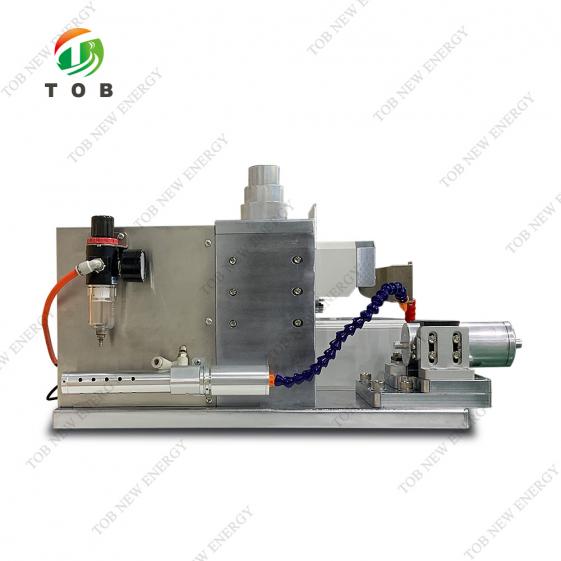

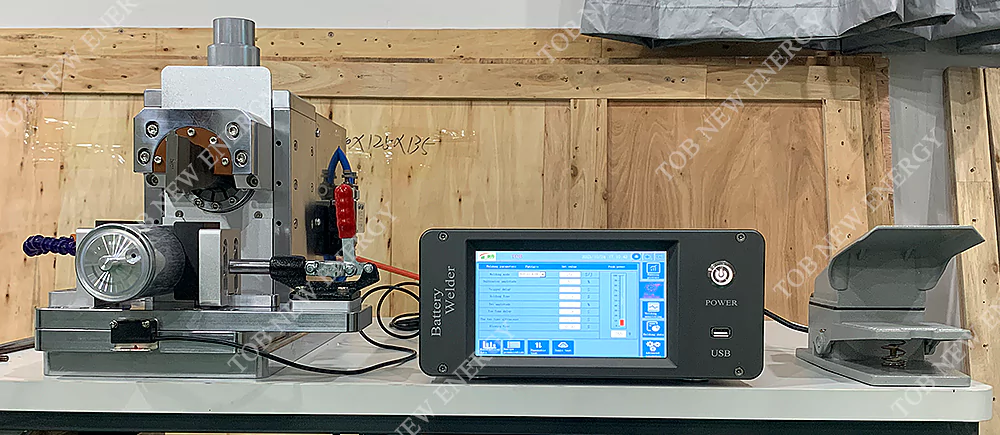

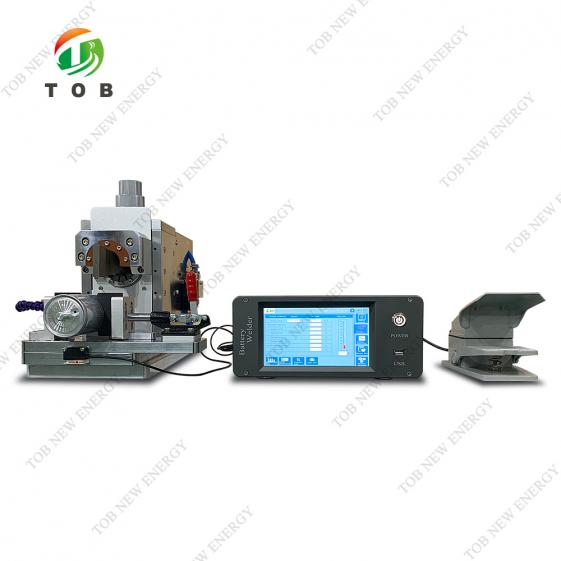

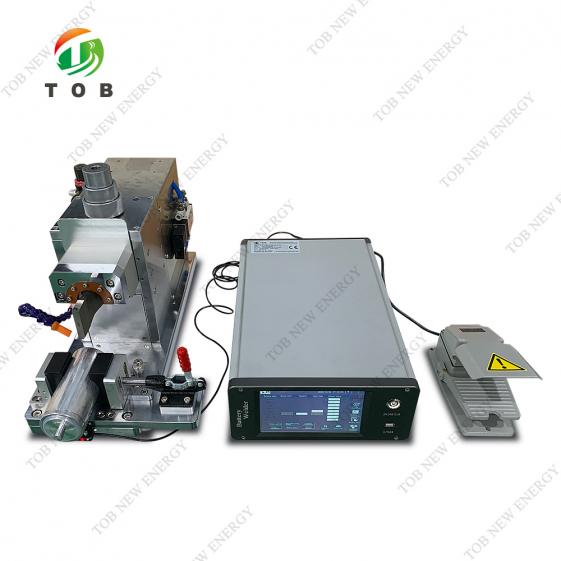

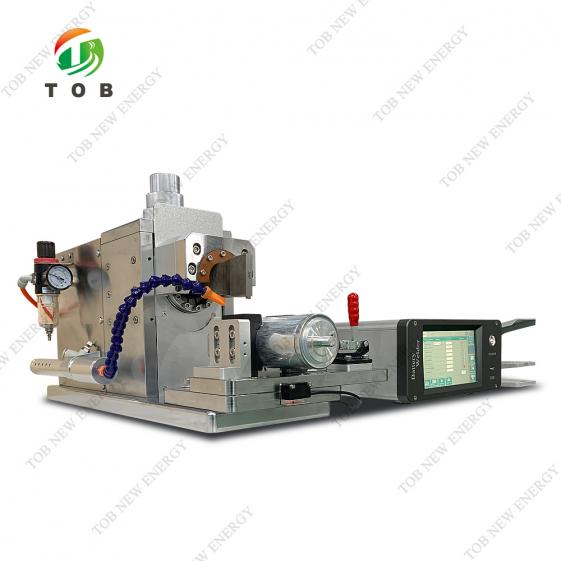

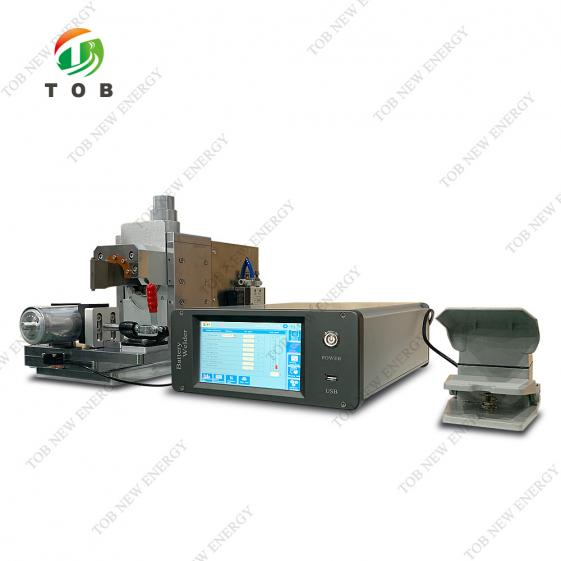

Máquina de solda ultrassônica 5000W

Item

Nome

1.Material de substrato

1.1 Cátodo

1.1.1 Materiais do eletrodo

Folha de alumínio

1.1.2 Espessura do eletrodo

12-20um (máximo de 50 camadas)

1.1.3Materiais TAB

Tira de alumínio

1.1.4 Espessura TAB

0,1 ~ 0,2 mm (camada única)

1.2 Cátodo

1.2.1 Materiais do eletrodo

Folha de cobre

1.2.2 Espessura do eletrodo

6-10um (máximo de 50 camadas)

1.2.3Materiais da guia

Tira de níquel

1.2.4 Espessura da aba

0,1 ~ 0,2 mm (camada única)

2. Célula de bateria

2.1 Processo de empilhamento

Aba de camada única com folhas multicamadas

2.2 Camada de eletrodo

Máximo de 50 camadas

3．Modo de soldagem

3.1 Área de soldagem

3*3mm, 3*4mm, 4*6mm, 4*8mm, personalizado

3.2 Tempo de soldagem

Dentro de 0,2S/vezes

3.3 Pressão

0~1MPa, ajustável

3.4 Tempo

0~60S, ajustável

3.5Vida útil da cabeça de soldagem

Cátodo≥500.000 vezes

Ânodo≥160.000 vezes

4．Padrão de cabeça de soldagem

4.1 Material da cabeça de soldagem

Aço rápido importado

4.2 Soldar juntas altamente

 ≥0,2 mm

4.3 Quantidade de superfície de soldagem em um cabeçote de soldagem

2 unidades ou 4 unidades

4.4 Faixa ajustável de amplitude

 3~10um

5. Transdutor

5.1 A diferença de frequência entre os transdutores

≤400Hz

5.2 A diferença de impedância entre os transdutores

≤4Ω

5.3 Diferença de capacitância entre os transdutores

≤400PF

5.4 Resistência de isolamento do transdutor ao revestimento externo

≥30MΩ
