Máquina de enrolamento de eletrodos de bateria automotiva para células 26650

Máquina de enrolamento de eletrodos de bateria automotiva para células 26650

ESPECIFICAÇÕES

Esta máquina de enrolamento de eletrodos de bateria automotiva enrola componentes de bateria de íons de lítio (eletrodo catódico, eletrodo anódico e separador) em células após processá-las por meio de mecanismos como remoção de poeira, controle de tensão, inspeção de qualidade, medição de comprimento, alinhamento de operação e eliminação de estática. Após a formação das células, o processo inclui perfuração por agulha quente, soldagem da aba catódica e teste de curto-circuito, rejeição de células defeituosas e saída por correia transportadora.

1. A alimentação/retração do mandril e a mudança de direção são totalmente controladas por came para estabilidade, alta eficiência e baixa taxa de falhas.

2. O eletrodo emprega controle de alinhamento de três estágios: alinhamento de desenrolamento, alinhamento de processo e alinhamento de pré-enrolamento para garantir a qualidade do produto.

3. Equipado com soldagem de aba catódica.

Fluxo do processo:

Desbobinamento do Separador Superior (Alinhamento) → Controle de Tensão → Eliminação de Estática

Desbobinamento do Separador Inferior (Alinhamento) → Controle de Tensão → Eliminação de Estática

Desenrolamento do eletrodo catódico (Alinhamento) → Remoção de poeira → Controle de tensão → Medição de comprimento → Alinhamento do processo → Alimentação e corte

Desbobinamento de eletrodo de ânodo (alinhamento) → Remoção de poeira → Controle de tensão → Medição de comprimento → Alinhamento de processo → Alimentação e corte

Célula de enrolamento com fita de terminação → Perfuração com agulha quente (opcional) → Teste de curto-circuito → Descarga e transporte

Requisitos de especificações de materiais

Método de enrolamento:

Adota um sistema de enrolamento de três mandris e três estações.

Diâmetro do mandril: Ø3,5–Ø8,0 (ou especificado pelo cliente)

Diâmetro do enrolamento: Ø20–Ø26 mm (para células da série 26)

Número de abas: 1 ou 2 abas (cátodo ou ânodo)

Comprimento da saliência da aba: 8–25 mm

Precisão de enrolamento:

Alinhamento do eletrodo cátodo-ânodo: ±0,3 mm

Alinhamento do eletrodo ao separador: ±0,3 mm

Controle de alinhamento de três estágios para eletrodos (cátodo/ânodo):

1) Alinhamento de desenrolamento

2) Alinhamento de processos

3) Alinhamento de pré-enrolamento

Alinhamento de duas camadas separadoras: ±0,5 mm

Capacidade de produção:

Para 26650(18650, 21700) células: Velocidade de produção de 15 PPM

Eficiência Operacional ≥95%

Eficiência Operacional = [Quantidade Total de Produção / (Tempo de Execução da Máquina – Tempo de Dedução Necessário) × Velocidade Teórica de Produção] × 100%*

Tempo de dedução necessário: Tempo de inatividade causado por fatores não relacionados ao equipamento (por exemplo, troca de material, união de emendas, preparação de produção).

Taxa de rendimento ≥98%

Taxa de rendimento = [Total de produtos de boa qualidade / (Quantidade total de produção – Quantidade de dedução necessária)] × 100%*

(Exclui defeitos causados por fatores materiais)

Quantidade de dedução necessária: Produtos defeituosos causados por fatores não relacionados ao equipamento (por exemplo, emendas malfeitas, desvio do comprimento do eletrodo, abas ausentes).

Especificações Técnicas do Equipamento

Fonte de alimentação: CA monofásica 220 V ± 10%, 50 Hz

Fornecimento pneumático: 0,5-0,7 MPa (vazão necessária: 60 L/min)

Requisitos de temperatura, umidade e meio ambiente

1) Requisitos ambientais: (De acordo com JIS B 3502-1997 Controladores programáveis - Requisitos de equipamento e testes)

2) Temperatura ambiente de operação: 0°C a 55°C

3) Proibido em ambientes corrosivos, inflamáveis ou excessivamente empoeirados.

Dimensões totais: Comprimento 2850 mm × Altura 2050 mm × Largura 1800 mm (dimensões reais sujeitas ao projeto final)

Cor externa: Cinza prateado (ou cor especificada pelo cliente; amostra de cor necessária)

Peso: Aprox. 3000Kg (≤750Kg/m²)

Consumo de energia: 12 kW (em funcionamento)

Nível de ruído: ≤75 dB (excluindo ventilador coletor de pó)

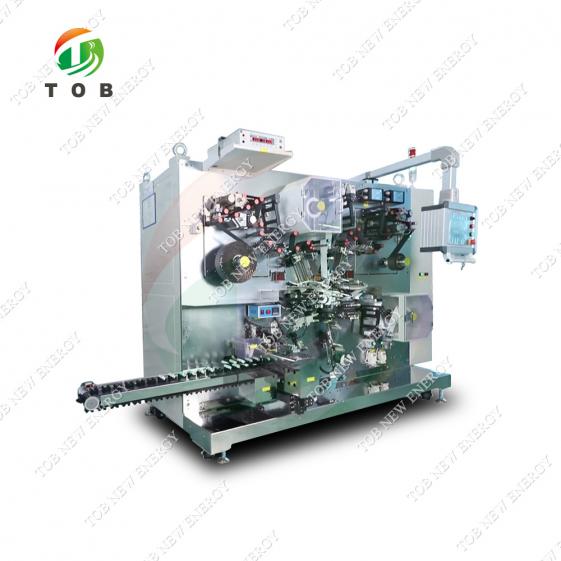

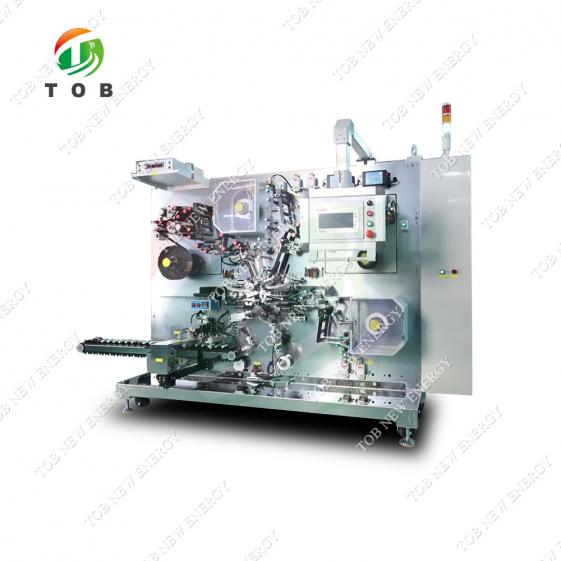

EXIBIÇÃO DO PRODUTO
