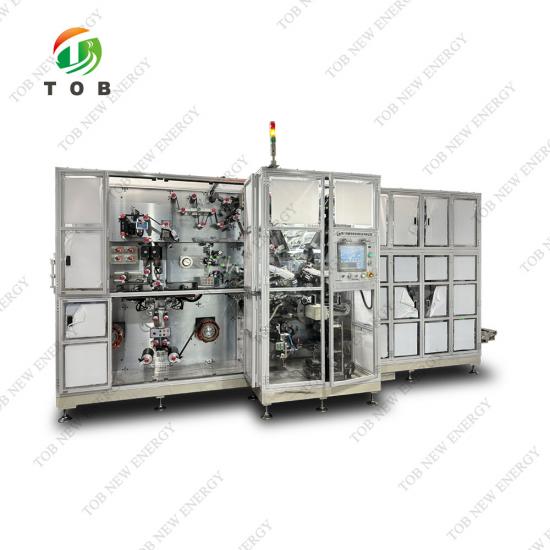

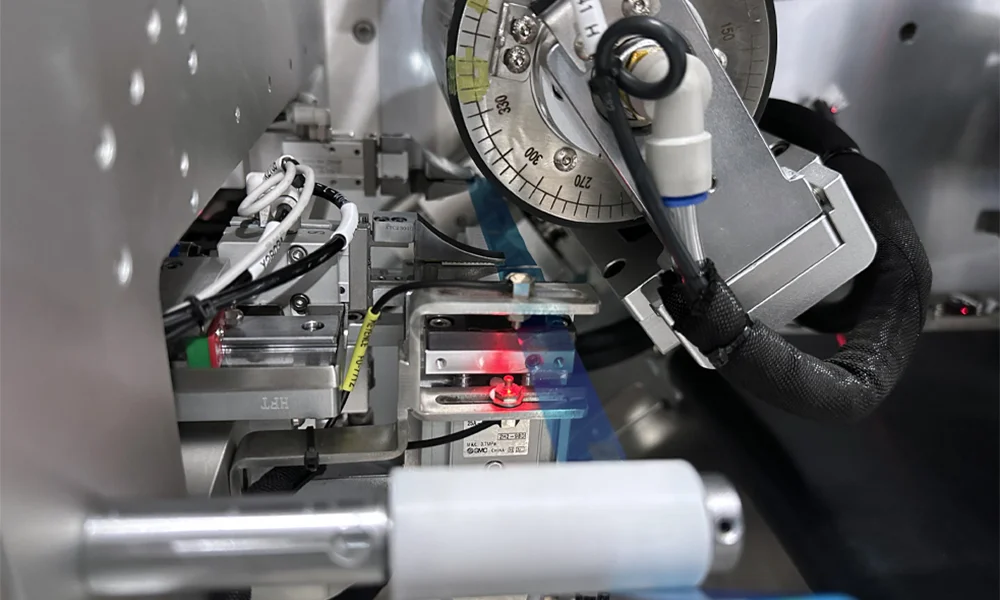

Máquina de enrolamento automático para célula prismática

Máquina de enrolamento automático para célula prismática

ESPECIFICAÇÕES

Esta máquina de enrolamento automático de células prismáticas TOB-HEV220A é usada no processo de enrolamento da célula prismática e é um equipamento de operação totalmente automática.

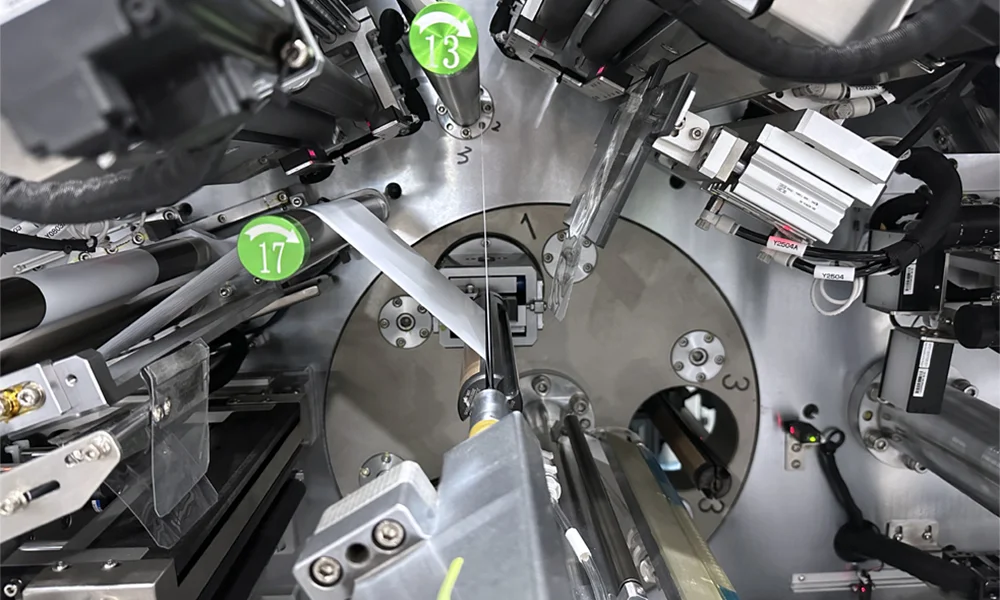

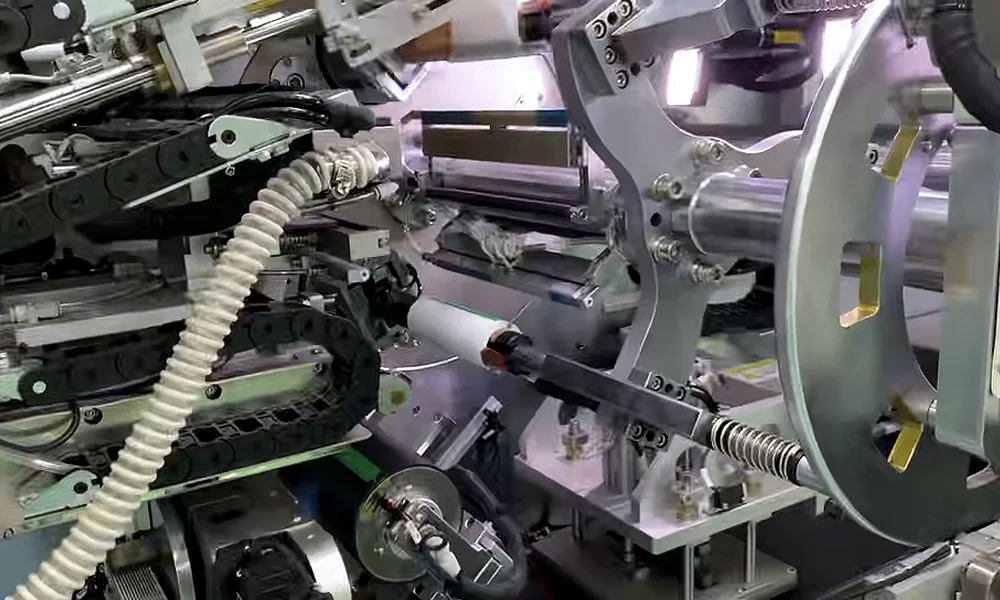

O equipamento adota a estrutura de múltiplas agulhas de enrolamento e desenho de agulha de lado único. O eletrodo de ânodo e cátodo e o separador são desenrolados automaticamente, o eletrodo é trocado automaticamente, a correção automática e a tensão é detectada e controlada automaticamente. O eletrodo é introduzido na parte de enrolamento pelo mecanismo de acionamento do rolo de pressão ou pelo mecanismo de alimentação de garra e enrolado automaticamente junto com o separador de acordo com os requisitos de processo especificados. Após a conclusão do enrolamento, a posição de trabalho será alterada automaticamente, o separador será cortado e a fita de terminação será colada. Após a célula nua acabada ser descarregada automaticamente, a célula nua acabada será transferida automaticamente para o disco da bandeja após a pré-prensagem, detecção de Hipot e digitalização de código e, em seguida, transferida para a cinta externa pelo manipulador de descarregamento. Digitalize e vincule automaticamente os resultados da inspeção de saliência do CCD, informações do operador, informações do material e outros dados e salve-os no PC industrial local.

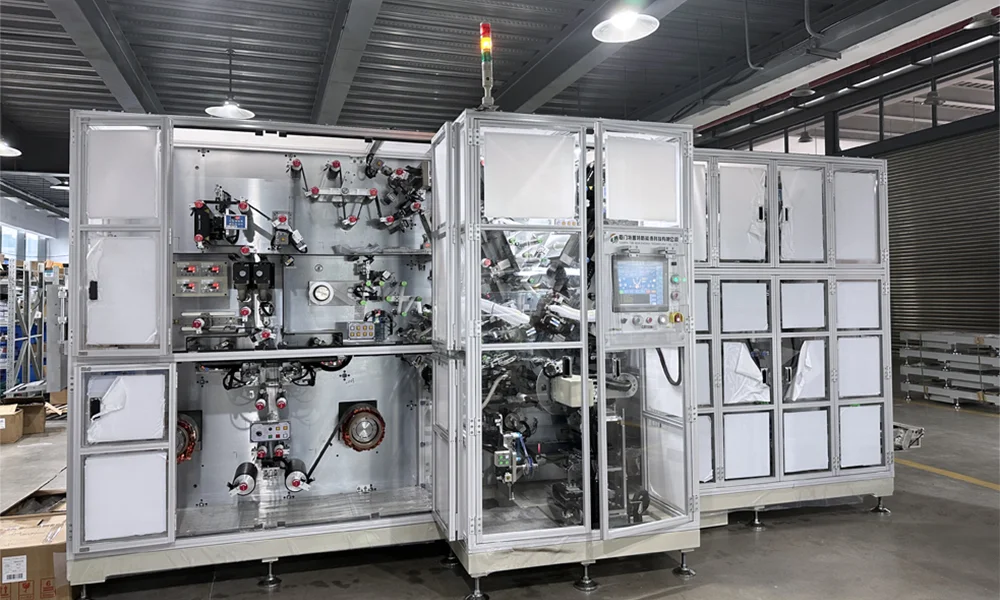

Dimensões gerais do equipamento

• Dimensões gerais do equipamento (C×L×A/mm): 5800X2750X2850 (o descarregador não está incluído e o tamanho específico está sujeito ao design do equipamento).
• Dimensões gerais da máquina de corte (C×L×A/mm): ≤1400mm×1600mm×1700mm.
• Cor de aparência: cinza quente internacional 1C.

• Capacidade do equipamento: ≥9PPM/JR, comprimento do eletrodo 4500mm/JR, velocidade da linha alvo ≥3000mm/s (a capacidade é ajustada de acordo com a bateria e a velocidade da linha é afetada pelos materiais recebidos)

• Taxa de excelência do produto do equipamento: ≥99,5% (somente produtos ruins causados pelo equipamento).

• Taxa de falha do equipamento DT: ≤2,0％（Falhas causadas apenas pelo equipamento）.

• Rolamento do equipamento: ≤850kg/m2.

Módulo de Equipamento e Requisitos Funcionais

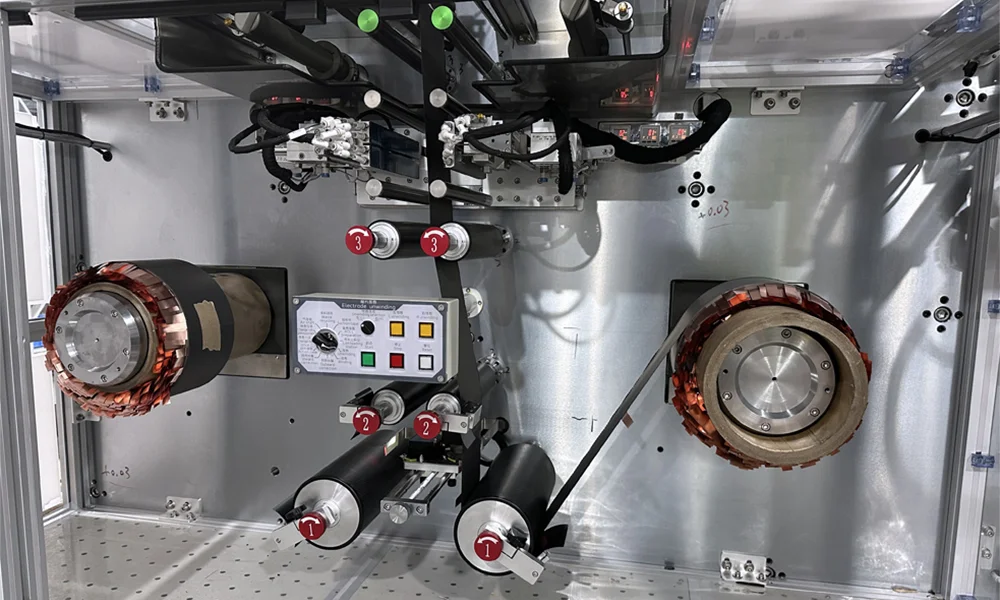

Eixo de suspensão, desenrolamento automático e mecanismo de troca automática de rolo

• Função: realizar as funções de fixação do material em rolo, desenrolamento automático e troca automática de rolo. A preparação do material do eletrodo para o rosqueamento precisa evitar a passagem das mãos pela fresa de troca automática de rolo.
• Configuração do mecanismo: 2 conjuntos de eixos de suspensão de eletrodos de ânodo e cátodo, 4 conjuntos no total, 1 conjunto de eixos de suspensão de separadores superior e inferior, 2 conjuntos no total; A direção de desenrolamento pode ser definida e alternada na tela sensível ao toque, e o eixo de suspensão com a mesma função pode ser habilitado pela troca de botões.
• Requisitos:

1. O eixo de suspensão é carregado e fixado por tensão mecânica, e o eixo de suspensão é equipado com uma escala (para facilitar o ajuste da posição da borda do material após o carregamento).
2. O eixo de suspensão deve ser equipado com um bloco de posicionamento ou mecanismo de detecção de borda para facilitar o posicionamento rápido durante o carregamento. O rolo-guia próximo ao eixo de suspensão deve ser equipado com um bloco/rolo de pressão de reabastecimento (operação manual, detecção de posição) para evitar o impacto na borda do material durante o reabastecimento manual. Ao mesmo tempo, o bloco de posicionamento ou mecanismo de detecção de borda deve ser fixado considerando o impacto da força de inércia da propulsão do material.
3. O eletrodo pode ser trocado automaticamente. Tempo de troca automática ≤ 30s. No modo manual, a operação por tela sensível ao toque ou por botão pode ser realizada para realizar a troca automática do rolo.
4. Ele tem a função de detecção automática antes do final do eletrodo e separador com marca de cauda, e também pode avaliar o final da bobina verificando os materiais não revestidos finais ou calculando o diâmetro da bobina (desvio de detecção do diâmetro da bobina ≤± 1%).
5. Verticalidade do eixo suspenso no estado expandido ≤ 0,3 mm.
6. Os eixos de suspensão do ânodo e do cátodo têm 6 polegadas, e os eixos de suspensão do diafragma têm 3 polegadas.
7. O esquema de separação do eixo de suspensão do eletrodo em ambos os lados da agulha de enrolamento é o preferido, e a altura do eixo de suspensão do eletrodo superior deve ser ≤ 1700 mm.
8. Todos os eixos de suspensão podem ser configurados e alternados na tela sensível ao toque. O eixo de suspensão do mesmo material pode ser alternado manualmente por meio de botões para atender à função do eixo de suspensão.
9. O peso máximo de suporte do eixo de suspensão do eletrodo é ≥ 300 kg, e o mecanismo de desenrolamento automático pode atender aos requisitos de que o diâmetro de enrolamento de entrada do eletrodo seja ≤ 700 mm; Peso máximo de suporte do eixo de suspensão do separador ≥ 100 kg, diâmetro do rolo de entrada ≤ 350 mm.

Compatibilidade de equipamentos e requisitos de adaptação de toda a linha

Especificações compatíveis com o produto:

O equipamento deve ser compatível, e a compatibilidade entre diferentes peças pode ser alcançada pela substituição de gabaritos ou de algumas peças.

Especificações de células compatíveis:

Altura total do núcleo descoberto (mm): H + Tab-H ≤220.

Requisitos de informações de processo e produto

Adaptabilidade dos recursos de alocação de plantas

• O equipamento deve ser adequado aos recursos de configuração convencionais da planta. Em princípio, nenhuma configuração adicional é necessária para o equipamento. Caso haja uma configuração especial, ela deve ser negociada e comunicada.
• Recursos de alocação de plantas:
• Fonte de alimentação: 380 V+/- 10%, 50HZ
• Fonte de vácuo: - 90KPa, diâmetro externo da entrada do tubo de vácuo do equipamento é Φ 12mm
• Gás comprimido: 0,50~0,65MPa (fornecido pela BAK), o diâmetro externo da entrada de ar comprimido do equipamento é Φ 16mm
• Temperatura: 23 ± 3 ℃
• Umidade: 1% UR
• Limpeza da oficina: 100000
• Altura da planta: 3,5 m
• Potência: 55KW
