Máquina automática de soldagem por pontos para baterias cilíndricas

Máquina automática de soldagem por pontos para baterias cilíndricas

ESPECIFICAÇÕES

Soldagem industrial automática para montagem de baterias cilíndricas

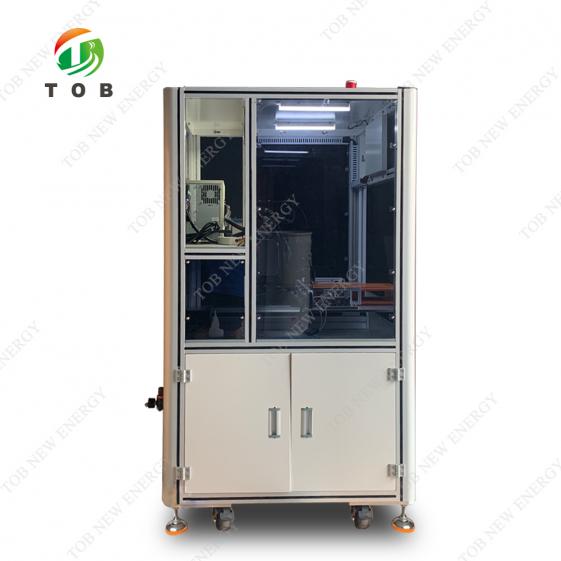

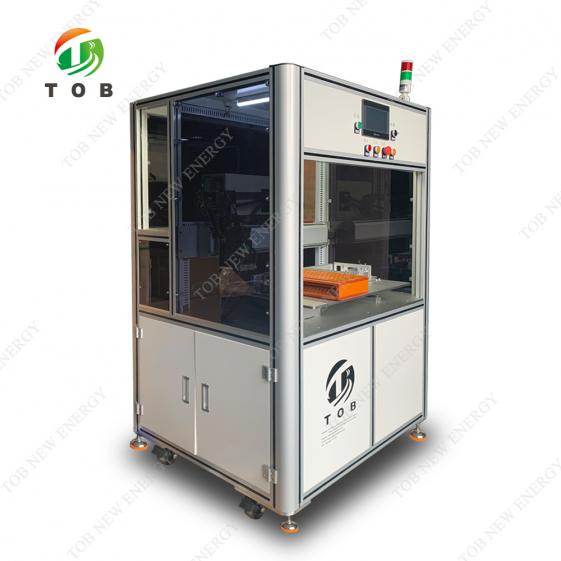

A máquina de solda automática de um lado TOB-SW-8000A-500 foi projetada para soldagem rápida, estável e repetível de baterias cilíndricas de lítio. É amplamente utilizada na produção de módulos de baterias 18650/21700, sistemas de armazenamento de energia, baterias para ferramentas elétricas e subconjuntos de baterias para veículos elétricos.

Com um sistema de posicionamento servoacionado, monitoramento de corrente em tempo real e uma estrutura de soldagem refrigerada a água, este sistema oferece alto rendimento de soldagem e qualidade consistente das juntas, mesmo durante longos períodos de produção.

Isso a torna adequada não apenas para linhas piloto, mas também para ambientes de produção em massa de pequena e média escala.

Por que esta máquina de solda tem um desempenho melhor na produção real?

Diferentemente das máquinas de solda a bateria básicas, a TOB-SW-8000A-500 foi projetada com foco na estabilidade industrial, e não apenas na velocidade máxima.

Pressão de soldagem estável

O sistema integrado de refrigeração a água mantém a cabeça de soldagem e a estrutura de pressão termicamente estáveis.

Isso evita a deriva de pressão durante a operação contínua, que é uma causa comum de soldas fracas e desgaste do eletrodo.

Controle de qualidade de soldagem em tempo real

O sistema monitora continuamente a corrente de soldagem.

Caso seja detectada uma solda falsa, uma solda fraca ou uma solda explosiva, a máquina dispara um alarme imediatamente, impedindo que os pacotes defeituosos avancem para o próximo processo.

Programação rápida e simples

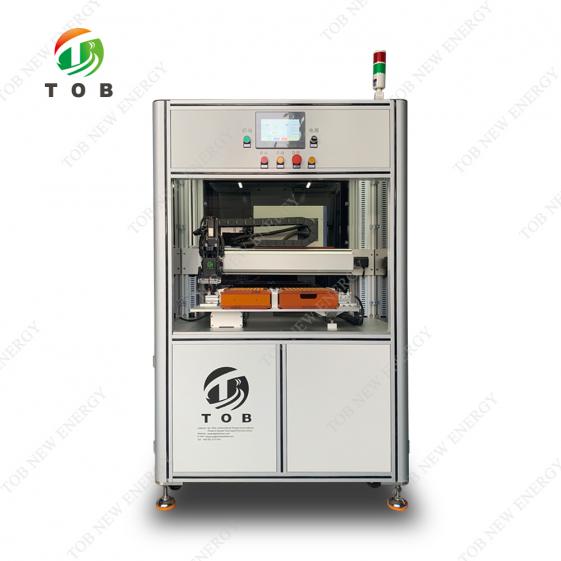

O controlador integrado e a interface homem-máquina (IHM) de 7 polegadas permitem que os operadores criem trajetórias de soldagem rapidamente.

É possível armazenar até 99 programas de soldagem, facilitando a troca entre diferentes configurações de bateria ou tipos de células.

Projetado para layouts de PACK com células cilíndricas

Esta máquina é otimizada para formatos comuns de baterias cilíndricas, tais como:

● 18650

● 21700

● Células de lítio cilíndricas semelhantes

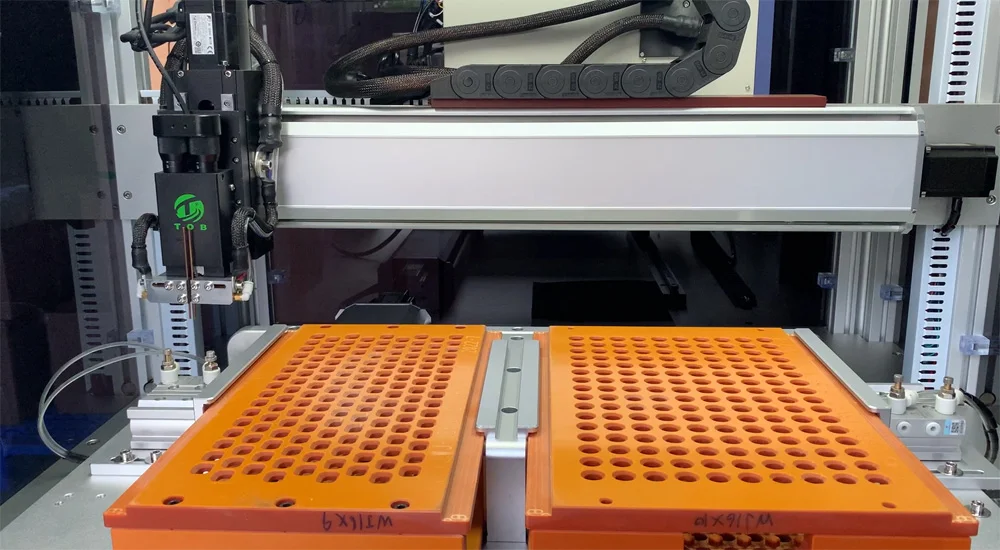

O dispositivo de fixação padrão suporta até 450 células 18650 por ciclo de carga, permitindo a soldagem eficiente de módulos de bateria de tamanho médio.

Com um curso de 560 mm (X) × 500 mm (Y), abrange a maioria dos layouts de baterias usados em armazenamento de energia, ferramentas elétricas e baterias leves para veículos elétricos.

Movimento de alta velocidade com precisão industrial

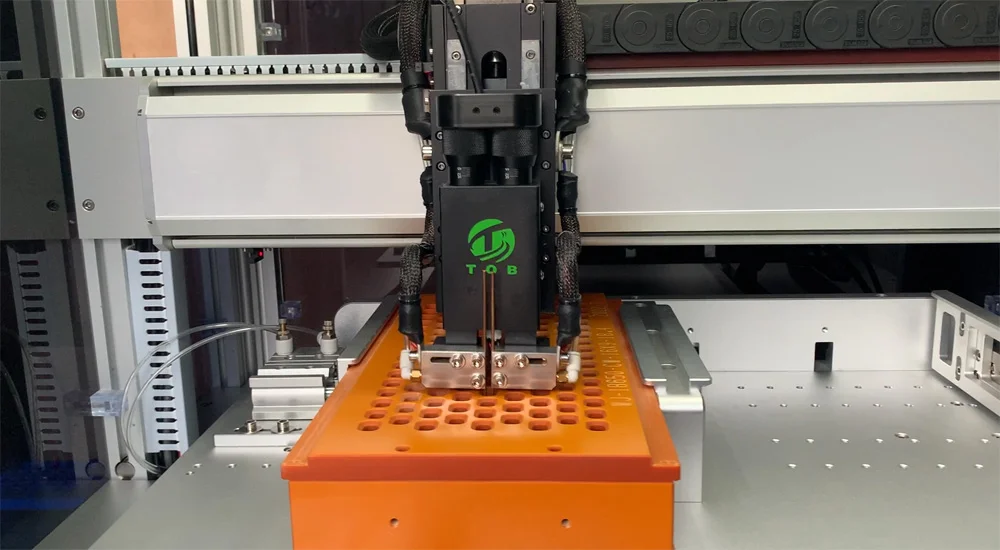

A cabeça de soldagem é acionada por um sistema servo + motor de passo combinado com guias lineares de precisão (HIWIN / TBI).

Isso garante:

● Aceleração e desaceleração suaves

● Posicionamento preciso

● Estabilidade mecânica a longo prazo

A velocidade máxima de transmissão atinge 1000 mm/s, permitindo que o sistema mantenha tanto a velocidade quanto a precisão de posicionamento, mesmo em padrões de soldagem densos.

Eficiência de produção

● Velocidade de soldagem: 0,3 – 0,5 s por ponto de soldagem

● Produtividade: aproximadamente 2.500 a 3.000 pontos de solda por hora

● Capacidade de carga: até 450 células cilíndricas (padrão 18650)

Isso permite que um único operador mantenha um fluxo de trabalho de soldagem de baterias estável e previsível.

Todos os componentes principais são provenientes de marcas industriais reconhecidas, garantindo confiabilidade e facilidade de manutenção.

Ambiente operacional

A máquina foi construída para condições de fábrica:

● Temperatura: −30°C a 50°C

● Umidade: abaixo de 55% UR

● Sem forte interferência eletromagnética

● Sem poluição corrosiva ou poeirenta

Isso permite uma operação estável em oficinas normais de produção de baterias.

Por que as máquinas a bateria da TOB são usadas no mundo todo

As máquinas para baterias da TOB são amplamente utilizadas por fabricantes de baterias, institutos de pesquisa e integradores de sistemas que exigem qualidade de soldagem estável, controle de processo rastreável e confiabilidade a longo prazo.

A TOB-SW-8000A-500 não foi projetada como uma soldadora por pontos de baixo custo. Ela foi construída como uma verdadeira estação de trabalho de soldagem com bateria (BACK) que pode crescer conforme suas necessidades de produção.
