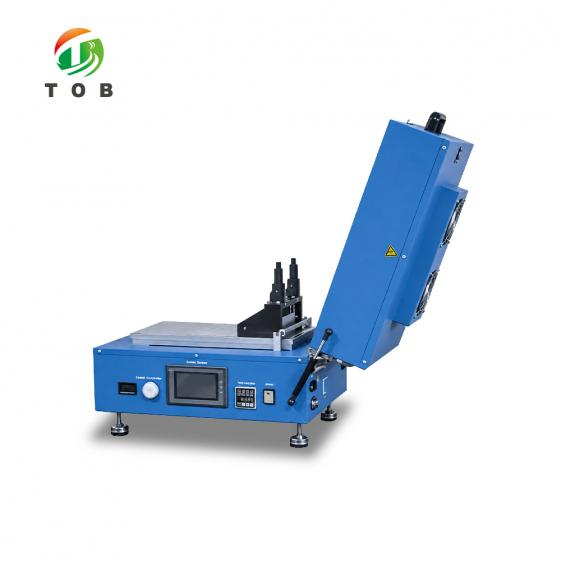

Máquina Automática de Revestimento e Secagem de Filme

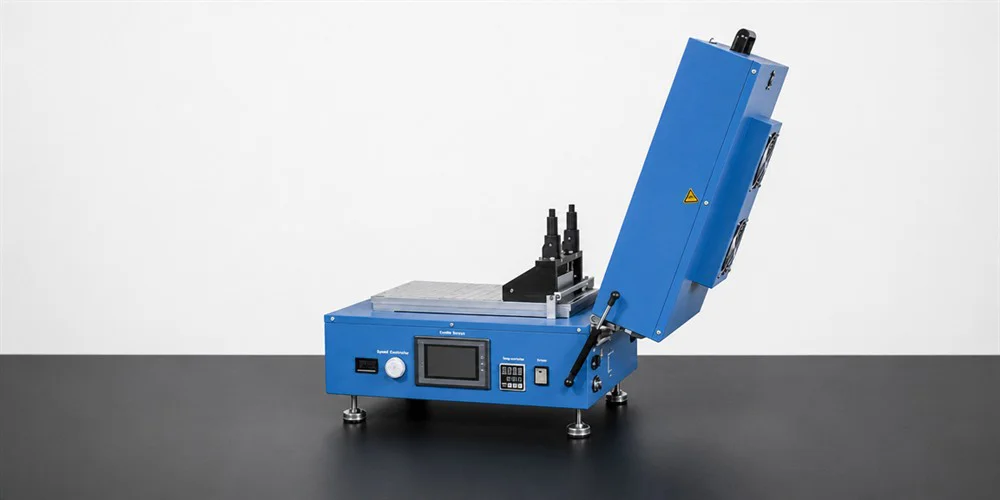

Máquina automática de revestimento e secagem para pesquisa de filmes de alta temperatura - TOB-VCH-300X200

Visão geral do produto e aplicações ideais

A TOB-VCH-300X200 é uma máquina automática de revestimento e secagem. Este produto é amplamente utilizado para diversas aplicações de pesquisa de revestimento de filmes de alta temperatura, incluindo filmes finos cerâmicos, filmes finos cristalinos, filmes finos de materiais de bateria e filmes finos de nanoestruturas especiais. É bem adequada para acompanhar os desenvolvimentos futuros em ciência e tecnologia que exigem a formação de filmes sob condições de alta temperatura.

O revestimento utiliza o modo de revestimento de placa plana com raspador motorizado, portanto, a velocidade de revestimento é estável e ajustável. O curso de revestimento de aprox. 300 mm e a velocidade de revestimento de 0-120 mm/s são definidos e ajustados de forma contínua através da tela sensível ao toque, a espessura do raspador é ajustável de 0 a 6 mm e a precisão do revestimento é de ±3 μm - com um indicador de mostrador opcional de 1 μm com display digital para uma leitura de espessura mais precisa.

O substrato é mantido em uma placa plana de vácuo de alumínio medindo C 415 mm x L 250 mm x A 23 mm. O mandril de vácuo de alumínio permite a colocação e remoção rápida de folha de cobre, folha de alumínio, etc. O vácuo é fornecido pela bomba de vácuo isenta de óleo integrada (1 unidade incluída) ou por conexão a uma fonte de vácuo externa, sem deformação do substrato durante a adsorção, e a máquina vem de fábrica com um aplicador de filme - largura de revestimento de 100 mm, com aplicadores opcionais de 150 mm ou 200 mm (largura máxima de revestimento de 200 mm) e haste enrolada em fio opcional e outros dispositivos de medição para revestimento manual.

Após o revestimento, o filme é seco pelo sistema de aquecimento e secagem, que cobre da temperatura ambiente até 130 °C com um controlador de temperatura digital de ±2 °C de precisão; o aquecimento uniforme de grande área garante uma uniformidade de temperatura de alta precisão dentro da câmara. A máquina pode ser usada dentro de uma glove box, e sua área de ocupação compacta - aprox. C 560 mm x L 470 mm x A 370 mm, 38 kg - economiza espaço. Todos os parâmetros são definidos convenientemente através do controle PLC com a interface de tela sensível ao toque.

Ideal para:

• Aplicações de pesquisa de revestimento de filmes de alta temperatura - filmes finos cerâmicos, filmes finos cristalinos, filmes finos de materiais de bateria e filmes finos de nanoestruturas especiais.
• Pesquisa que requer a formação de filmes sob condições de alta temperatura, acompanhando os desenvolvimentos futuros em ciência e tecnologia.
• Trabalho de laboratório onde o revestimento e a secagem são realizados em uma única máquina compacta que pode ser usada dentro de uma glove box e economiza espaço.
• Substratos como folha de cobre e folha de alumínio que devem ser mantidos planos em um mandril de vácuo de alumínio, sem deformação do substrato durante a adsorção.
• Processos que exigem revestimento de placa plana com raspador motorizado a uma velocidade de revestimento estável e ajustável, com todos os parâmetros definidos via interface de tela sensível ao toque PLC.

Precisa confirmar se o curso de revestimento de aprox. 300 mm, as opções de largura de revestimento e a faixa de secagem correspondem à sua pesquisa de filmes? Entre em contato com nossos engenheiros de equipamentos de laboratório com os detalhes do seu substrato e material.

Onde o revestimento e a secagem se encaixam na pesquisa de filmes de alta temperatura

Na pesquisa de filmes de alta temperatura, o revestimento e a secagem formam uma sequência: o material formador de filme é preparado como uma pasta ou dispersão, revestido sobre um substrato com uma espessura controlada e seco sob temperatura controlada para formar o filme. Filmes finos cerâmicos, filmes finos cristalinos, filmes finos de materiais de bateria e filmes finos de nanoestruturas especiais dependem todos desta sequência - e o equipamento é bem adequado para acompanhar os desenvolvimentos futuros em ciência e tecnologia que exigem a formação de filmes sob condições de alta temperatura.

A TOB-VCH-300X200 realiza esta sequência em uma única máquina:

1. Colocação do substrato: folha de cobre, folha de alumínio, etc., são colocadas no mandril de vácuo de alumínio e mantidas planas por vácuo, fornecido pela bomba de vácuo isenta de óleo integrada ou por uma fonte de vácuo externa - sem deformação do substrato durante a adsorção.
2. Configuração de parâmetros: o curso de revestimento (aprox. 300 mm, contínuo) e a velocidade de revestimento (0-120 mm/s, contínua) são definidos e ajustados via tela sensível ao toque, e a espessura do revestimento é definida no aplicador de filme padrão dentro da faixa de ajuste de espessura do raspador de 0-6 mm.
3. Revestimento: o raspador é acionado por motor ao longo do curso na velocidade definida no modo de revestimento de placa plana, portanto, a velocidade de revestimento é estável e ajustável.
4. Secagem: o sistema de aquecimento e secagem seca o filme revestido da temperatura ambiente até 130 °C, com o controlador de temperatura digital mantendo uma precisão de ±2 °C; o aquecimento uniforme de grande área garante uma uniformidade de temperatura de alta precisão dentro da câmara.
5. Remoção e avaliação: o filme revestido e seco é retirado da placa de vácuo para caracterização ou para a próxima etapa do processo.

Para filmes sensíveis ao ar ou à umidade, a máquina pode ser usada dentro de uma glove box, de modo que a mesma sequência de revestimento e secagem possa ser realizada em uma atmosfera controlada - com operação fácil e uma área de ocupação compacta que economiza espaço.

Principais características

• O aquecimento uniforme de grande área garante uma uniformidade de temperatura de alta precisão dentro da câmara.
• Revestimento de placa plana com raspador motorizado; velocidade de revestimento estável e ajustável.
• Velocidade de revestimento ajustável; o mandril de vácuo de alumínio permite a colocação e remoção rápida de folha de cobre, folha de alumínio, etc.; bomba de vácuo integrada ou conexão a uma fonte de vácuo externa, sem deformação do substrato durante a adsorção.
• Vem de fábrica com um aplicador de filme, oferecendo alta precisão de revestimento e espessura de revestimento ajustável.
• Pode ser usada dentro de uma glove box; fácil de operar, com uma área de ocupação compacta que economiza espaço.
• Controle PLC com interface de tela sensível ao toque, conveniente para definir todos os parâmetros.

Especificações técnicas completas

1. Parâmetros técnicos

2. Marcas de componentes elétricos e peças padrão

Recomendações práticas de operação

• Substrato e vácuo: coloque a folha de cobre, folha de alumínio, etc., no mandril de vácuo de alumínio; o vácuo é fornecido pela bomba de vácuo isenta de óleo integrada (1 unidade) ou por uma fonte de vácuo externa, e não há deformação do substrato durante a adsorção. Confirme se o substrato está plano antes do revestimento.
• Configuração de parâmetros: defina o curso de revestimento (aprox. 300 mm, contínuo) e a velocidade de revestimento (0-120 mm/s, contínua) através da tela sensível ao toque; a máquina é controlada por CLP com interface de tela sensível ao toque, conveniente para definir todos os parâmetros.
• Espessura do revestimento: ajuste o raspador dentro da faixa de 0-6 mm; a precisão do revestimento é de ±3 μm. Onde for necessária uma leitura de espessura mais fina, use o indicador de mostrador opcional de 1 μm com display digital.
• Secagem: defina a temperatura de secagem entre a temperatura ambiente e 130 °C no controlador digital de temperatura (precisão ±2 °C); o aquecimento uniforme de grande área garante uma uniformidade de temperatura de alta precisão dentro da câmara.
• Seleção da largura de revestimento: o aplicador de filme padrão oferece uma largura de revestimento de 100 mm; aplicadores opcionais de 150 mm ou 200 mm estão disponíveis (largura máxima de revestimento de 200 mm), e hastes enroladas em fio opcionais e outros dispositivos de medição podem ser usados para revestimento manual.
• Uso em porta-luvas: a máquina pode ser usada dentro de uma porta-luvas; verifique o espaço de trabalho da porta-luvas em relação às dimensões da máquina (aprox. C 560 mm x L 470 mm x A 370 mm, 38 kg) antes da instalação.
• Utilidades: a máquina funciona em 220 V / 50 Hz com uma potência de 1,5 kW; confirme o fornecimento no local de instalação antes do comissionamento.
• Cuidados e segurança: limpe o equipamento regularmente com um pano macio umedecido com álcool, lubrifique as peças móveis, aplique óleo antiferrugem para períodos de inatividade prolongados e verifique os fixadores periodicamente (consulte Manutenção); durante a operação, mãos ou outras partes do corpo não devem ser inseridas em peças móveis ou zonas de perigo de trabalho (consulte Precauções).

Manutenção

1. Limpe o equipamento regularmente com um pano macio umedecido com álcool para mantê-lo limpo.
2. Lubrifique as peças móveis com óleo para garantir uma operação suave.
3. Quando o equipamento for ficar inativo por um longo período, limpe as superfícies de todos os componentes móveis e aplique uma camada de óleo antiferrugem para proteção.
4. Inspecione periodicamente todos os parafusos, porcas, pinos e outros fixadores na máquina para evitar afrouxamento e eliminar qualquer risco de incidentes de qualidade do equipamento ou de segurança pessoal.

Precauções

1. Durante a operação, mãos ou qualquer outra parte do corpo não devem ser inseridas em peças móveis ou zonas de perigo de trabalho, pois isso pode causar ferimentos pessoais. A operação por duas ou mais pessoas simultaneamente não é permitida, para evitar ferimentos acidentais.
2. O equipamento não deve ser desmontado à vontade por nenhum técnico ou qualquer pessoa não especificamente autorizada para fazê-lo.

Perguntas frequentes de engenharia

P1: Para que serve o TOB-VCH-300X200?

O TOB-VCH-300X200 é uma máquina automática de revestimento e secagem. Este produto é amplamente utilizado para várias aplicações de pesquisa de revestimento de filme em alta temperatura, incluindo filmes finos de cerâmica, filmes finos cristalinos, filmes finos de material de bateria e filmes finos de nanoespecialidade. É bem adequado para acompanhar os desenvolvimentos futuros em ciência e tecnologia que exigem a formação de filmes sob condições de alta temperatura.

P2: Como o curso de revestimento e a velocidade de revestimento são definidos e ajustados?

O curso de revestimento é de aprox. 300 mm, definido e ajustado de forma contínua através da tela sensível ao toque. O acionamento do revestimento é motorizado, e a velocidade de revestimento é definida e ajustada de forma contínua através da tela sensível ao toque dentro da faixa de 0-120 mm/s (por exemplo, pasta de fosfato de ferro-lítio).

P3: Quais opções de largura de revestimento estão disponíveis?

A máquina usa revestimento de placa plana e vem de fábrica com um aplicador de filme, largura de revestimento de 100 mm. Aplicadores opcionais de 150 mm ou 200 mm estão disponíveis, com uma largura máxima de revestimento de 200 mm; hastes enroladas em fio opcionais e outros dispositivos de medição estão disponíveis para revestimento manual.

P4: Como o substrato é mantido durante o revestimento?

O substrato é mantido em uma placa plana de vácuo de alumínio medindo C 415 mm x L 250 mm x A 23 mm. O mandril de vácuo de alumínio permite a colocação e remoção rápida de folha de cobre, folha de alumínio, etc. O vácuo é fornecido pela bomba de vácuo isenta de óleo integrada (1 unidade incluída) ou por conexão a uma fonte de vácuo externa, sem deformação do substrato durante a adsorção.

P5: Como a espessura do revestimento é controlada e quão precisa é?

O ajuste da espessura do raspador é ajustável de 0 a 6 mm, e a precisão é de ±3 μm. Um indicador de mostrador opcional de 1 μm com display digital está disponível para uma leitura de espessura mais fina.

P6: Qual é o sistema de aquecimento e secagem da máquina?

O sistema de aquecimento e secagem cobre da temperatura ambiente a 130 °C, controlado por um controlador digital de temperatura com uma precisão de ±2 °C. O aquecimento uniforme de grande área garante uma uniformidade de temperatura de alta precisão dentro da câmara.

P7: A máquina pode ser usada dentro de uma porta-luvas?

Sim. A máquina pode ser usada dentro de uma porta-luvas; é fácil de operar, com uma área compacta que economiza espaço.

P8: Como a máquina é controlada?

A máquina usa controle CLP com interface de tela sensível ao toque, conveniente para definir todos os parâmetros. O curso de revestimento e a velocidade de revestimento são definidos e ajustados de forma contínua através da tela sensível ao toque.

P9: Quais são as especificações físicas e de fonte de alimentação?

A fonte de alimentação é de 220 V / 50 Hz, a potência é de 1,5 kW, o peso é de 38 kg e as dimensões totais são de aprox. C 560 mm x L 470 mm x A 370 mm. A máquina inclui 1 bomba de vácuo isenta de óleo integrada.

P10: Que manutenção a máquina necessita e quais precauções se aplicam?

Manutenção: limpe o equipamento regularmente com um pano macio umedecido com álcool; lubrifique as peças móveis com óleo; quando o equipamento for ficar inativo por um longo período, limpe os componentes móveis e aplique óleo antiferrugem; e inspecione periodicamente todos os parafusos, porcas, pinos e outros fixadores para evitar que se soltem. Precauções: durante a operação, mãos ou quaisquer outras partes do corpo não devem ser inseridas em peças móveis ou zonas de perigo de trabalho, e a operação por duas ou mais pessoas simultaneamente não é permitida; o equipamento não deve ser desmontado à vontade por nenhum técnico ou qualquer pessoa não especificamente autorizada para tal.

Pronto para combinar revestimento e secagem em uma máquina de laboratório? Solicite uma cotação para a TOB-VCH-300X200 com seu tipo de substrato, material de revestimento e espessura de filme desejada. Nossos engenheiros de equipamentos de laboratório podem aconselhar sobre a largura do aplicador, o ajuste do raspador e a temperatura de secagem para o seu processo.
