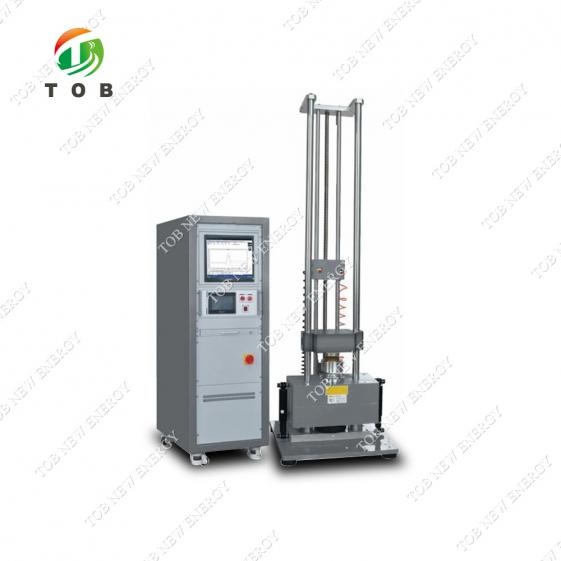

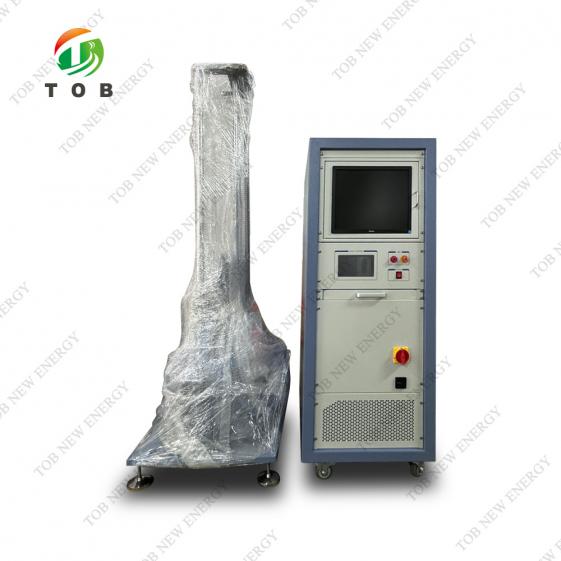

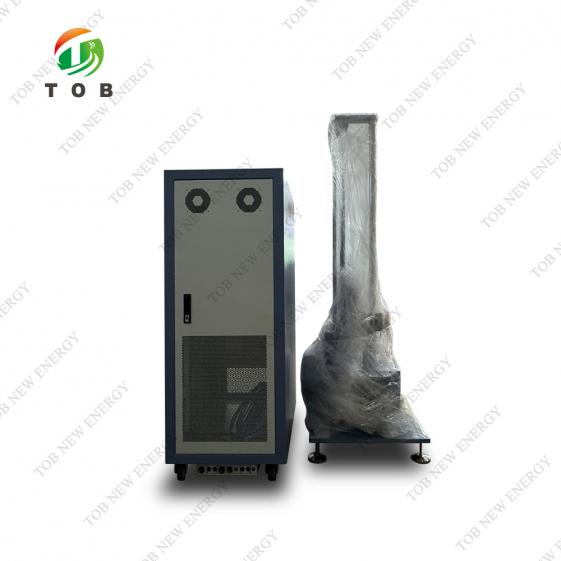

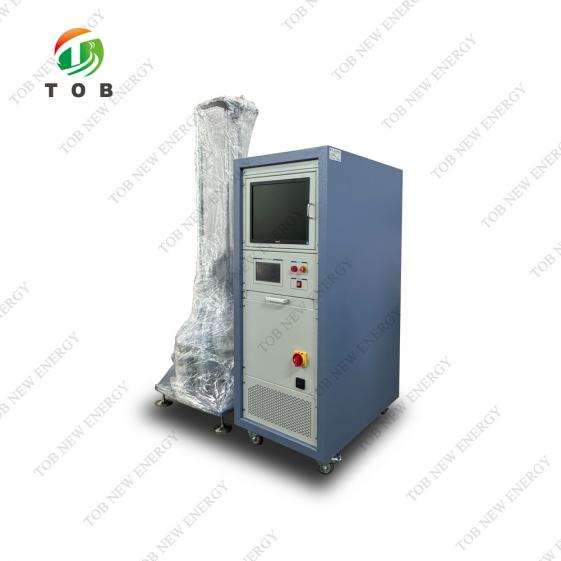

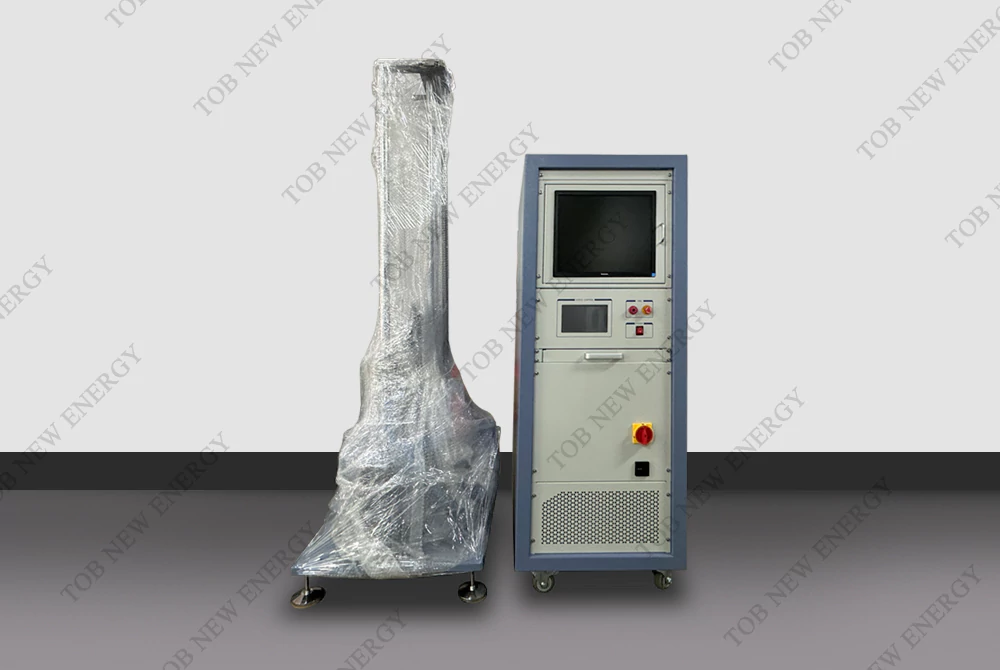

Testador de choque mecânico de bateria

Parâmetros principais do testador de choque

Plataforma operacional

250 × 200 mm

Carga máx.

10 kg

Aceleração de pico

20 a 1500G

Duração do pulso

0,2~18ms

Alcance de choque (N):

500～155000

Dimensões do equipamento

660 × 700 × 2400 mm (consulte o desenho do projeto final)

Peso do equipamento

820 kg

Potência necessária

CA 220 V 50 Hz, monofásico, 5 KVA

Sistema de medição e análise de choque

Canais de entrada

2 canais

Frequência de amostragem

192 kHz

Duração do pulso

50-1 ms

Interface de comunicação

USB 2.0

Padrão de suporte

ISO,UN38.3,MIL-STD-810,IEC62133,definido pelo usuário

Sistema operacional

Microsoft Windows 7/8/10

Ambiente de Operação

Temperatura (°C)

0 a 40 ℃

Umidade（25℃）

0~90UR％

Confiabilidade

Tempo médio entre falhas ≥ 5000 horas;

Uso contínuo do gerador de forma de onda de meia seno ≥ 10.000 vezes,

Padrão de teste

JG541-2005

Plataforma operacional

Plataforma operacional em liga de alumínio importada de alta resistência.

Controle de altura de elevação

A altura de elevação é medida por um módulo codificador fotoelétrico instalado na base, e o módulo codificador fotoelétrico tem alta precisão, forte capacidade antiparasitária e alta confiabilidade, garantindo assim a repetibilidade do choque.

Sistema de freio

O freio a ar e o freio de fricção forte são aplicados para evitar a frenagem de choque secundária, garantindo assim uma frenagem rápida e confiável para evitar o ressalto secundário.

Sistema de buffer

O sistema de amortecimento é composto por uma base, um amortecedor e uma bolsa de gás. O sistema de amortecimento pode reduzir a força de choque transferida da plataforma de trabalho para o solo.

Gerador de forma de onda

Meia onda senoidal do tipo placa: para obter diferentes larguras de pulso de choque (1 a 30 ms) Onda trapezoidal: cilindro especial

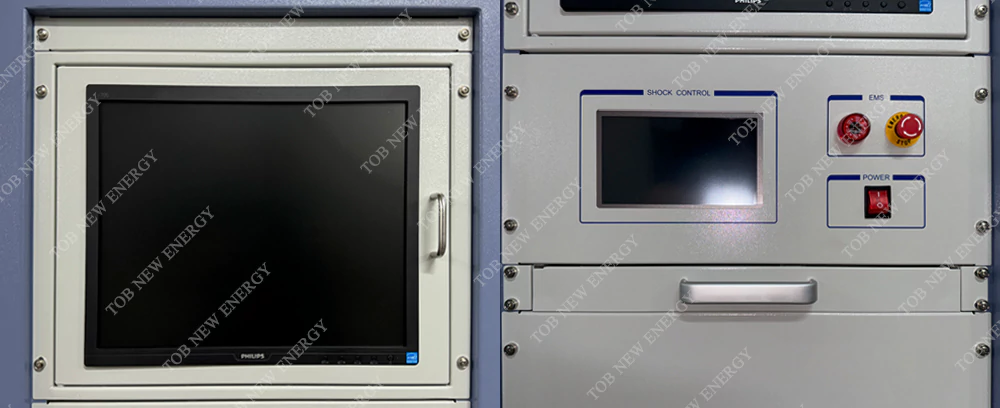

Dispositivo de segurança

Interruptor de parada de emergência: desliga o circuito em casos de emergência, desconectando à força os contatos soldados do mecanismo de atuação.

Sistema de medição de choque

1. Introdução: O sistema está em conformidade com as normas MIL-STD-810, GJB-150-18-86 e IEC68-2-27 e possui capacidade de captura precisa e rápida de ondas de choque. A taxa de amostragem máxima é de 1 MHz, portanto, você não precisa se preocupar com a omissão de pequenos eventos de choque.

Funções de Análise

Captura transitória da forma de onda de choque

Você pode obter pulsos únicos ou múltiplos com captura transitória.

Análise do espectro de resposta ao choque

A análise do espectro de resposta ao choque permite a avaliação de danos potenciais decorrentes do choque, fornecendo assim uma base para o projeto de resistência ao choque dos produtos.

Outras análises

A análise essencial em testes de choque inclui análise de força e deformação, demonstração de resposta ao choque e análise de choque rotativo.
