CN1819321A - Bateria de íon de lítio com alto fator de multiplicação

Em 2006, uma célula de íon-lítio comercial conseguia tipicamente sustentar uma descarga contínua de 1-3C. Ferramentas elétricas precisavam de 5C. Modelos voadores precisavam de 7C. Aeromodelos RC precisavam de 12C ou mais. Essa lacuna é a razão pela qual as baterias de níquel-cádmio e níquel-hidreto metálico - mais pesadas, volumosas e sobrecarregadas pelo efeito memória - ainda dominavam o mercado de alto consumo.

O pedido de patente CN1819321A, depositado em 6 de março de 2006, abordou essa lacuna sem materiais exóticos. Alcançou 12-15C usando química convencional de LiCoO₂ e carbono, mudando em vez disso como o agente condutor é distribuído antes mesmo da mistura da pasta. Vinte anos depois, esse mesmo princípio - pré-mistura de pó seco sob gás inerte - sustenta o equipamento de processamento de eletrodo seco que a TOB NEW ENERGY fabrica hoje.

Ⅰ. Informações da Patente

Ⅱ. Por que isso foi importante em 2006

O íon de lítio havia conquistado o mercado de eletrônicos portáteis com a produção em massa da década de 1990, substituindo chumbo-ácido, Ni-MH e Ni-Cd em telefones, laptops, PDAs, camcorders e câmeras digitais. Mas um segmento resistia: ferramentas elétricas de alta descarga e aeromodelos.

A física era implacável. Acima de aproximadamente 3C, uma célula convencional da era de 2006 simplesmente não conseguia atender - a resistência interna aumentava, a tensão colapsava sob carga e a capacidade útil caía. Os fabricantes de ferramentas sem fio continuaram especificando Ni-Cd apesar do seu peso, volume, custo ambiental e efeito memória, porque nada à base de lítio conseguia manter a tensão nas correntes de que precisavam.

Existiam dois caminhos. O primeiro - novas químicas de catodo, novas estruturas condutoras - era lento, caro e estava a anos da produção. A CN1819321A seguiu o segundo: manter os materiais comprovados e corrigir a microestrutura do eletrodo em vez disso.

Ⅲ. O conceito fundamental: Pré-mistura de pó seco

A preparação convencional da pasta dissolve o ligante no solvente e, em seguida, adiciona o material ativo e o agente condutor juntos na mistura úmida. O carbono condutor se dispersa através da fase líquida - mas se dispersa aleatoriamente. Uma parte dele acaba fazendo a ponte entre as partículas ativas; grande parte não.

A CN1819321A inverte a sequência. A Reivindicação 10 especifica que o material ativo e o agente condutor são pré-misturados como um pó seco antes da introdução de qualquer solvente, sob proteção de gás inerte.

O efeito descrito é direto: o agente condutor é impulsionado para a superfície e sobre a superfície de cada partícula ativa primeiro. Quando a solução do ligante é adicionada posteriormente, esse revestimento condutor já está no lugar. O resultado é uma rede condutora contínua envolvendo cada partícula, em vez de um espalhamento estatístico de carbono através de um solvente.

Uma menor resistência eletrônica na superfície da partícula é precisamente o que rege se uma célula pode sustentar 12C ou colapsa a 3C.

A especificação combina isso com três medidas de apoio:

• Um separador revestido com polímero - particulado viscoso de PVDF-HFP revestido sobre filme trilocada de PP-PE-PP ou de camada única de PE, de 0,016 a 0,025 mm de espessura, 40 a 55% de porosidade
• Compactação de eletrodo controlada - 70-150 μm, aplicável tanto a grupos de eletrodos enrolados quanto empilhados
• Um aditivo condutor de eletrólito - um composto de borato, escrito nas reivindicações como [(CF₃)CHO]₃B, a 0,1-0,5% em peso em eletrólito de carbonato de LiPF₆ ou LiBF₄

Ⅳ. Especificação técnica

Catodo - eletrodo positivo (coletor de corrente de folha de alumínio)

• Material ativo: um ou mais óxidos de intercalação de lítio - LiCoO₂, LiMn₂O₄ ou LiCo1/3Ni1/3Mn1/3O₂
• Agente condutor: negro de acetileno, Super P, grafite condutor (KS-6) ou fibra de carbono cultivada por vapor (VGCF)
• Aglutinante: homopolímero de PVDF ou copolímero de PVDF-HFP

Ânodo - elétrodo negativo (coletor de corrente de folha de cobre)

• Material ativo: grafite esférico natural modificado, microesferas de mesocarbono (CMS) ou fibra de carbono à base de piche de mesofase (MCF)
• Agente condutor: Super P, grafite condutor (SFG-6 / SFG-15) ou VGCF
• Aglutinante: SBR + CMC aquoso ou PVDF à base de óleo

Exemplo prático - Realização 1 (célula de 100-2500 mAh, enrolada)

• Cátodo: LiCoO₂ : Super P : KS-6 : PVDF : NMP = 80 : 7 : 7 : 6 : 55
• Ânodo: CMS : Super P : SFG-6 : SBR : CMC : H₂O = 94 : 1 : 1 : 2 : 2 : 130
• Processo: dosagem → revestimento → prensagem por rolos → formação de folha e enrolamento → encapsulamento → enchimento de eletrólito → formação → classificação de capacidade

A especificação documenta ainda uma variante de pilha laminada (Realização 2), um cátodo misto de LiCoO₂/LiMn₂O₄ com ânodo de MCF (Realização 3) e um sistema condutor à base de VGCF (Realização 4).

V. Desempenho Medido

Retenção de capacidade em relação à descarga de 1C, conforme relatado na especificação:

Manter 86% da capacidade nominal a 15C - uma descarga completa em quatro minutos - colocou este projeto muito além do limite de 1-3C das células comerciais contemporâneas, e acima do limite de 12C exigido pelas aplicações de aeromodelismo.

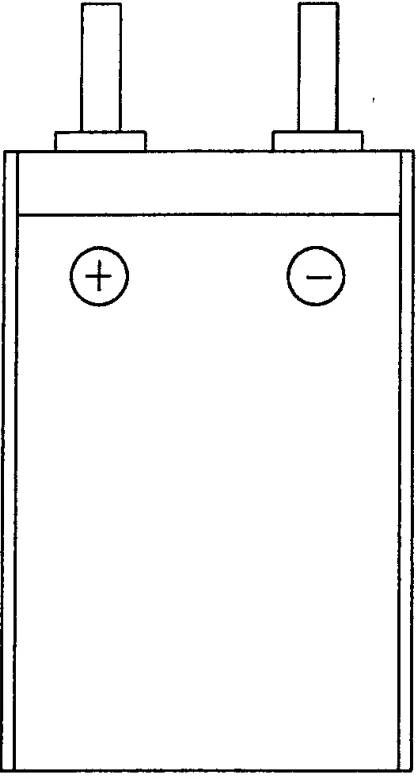

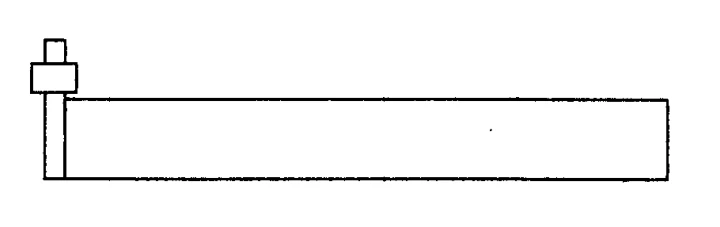

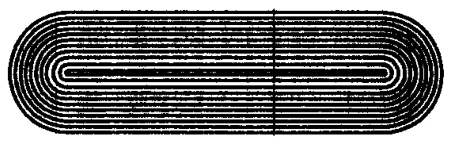

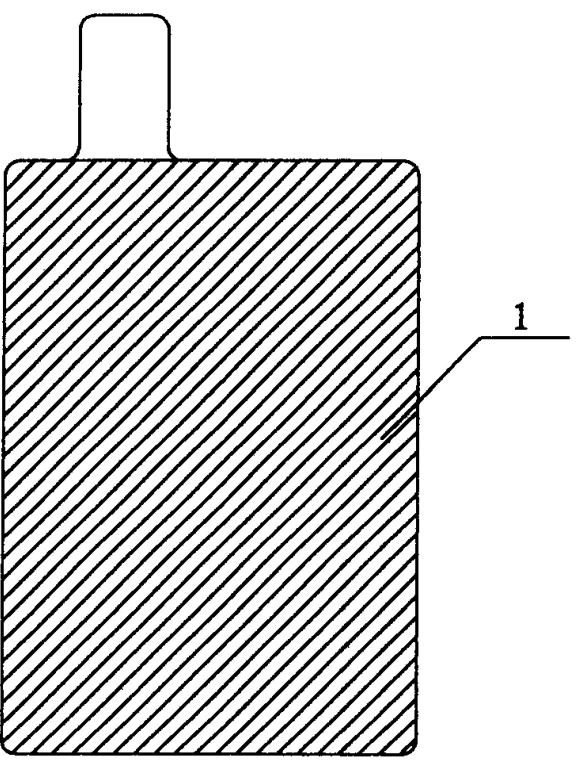

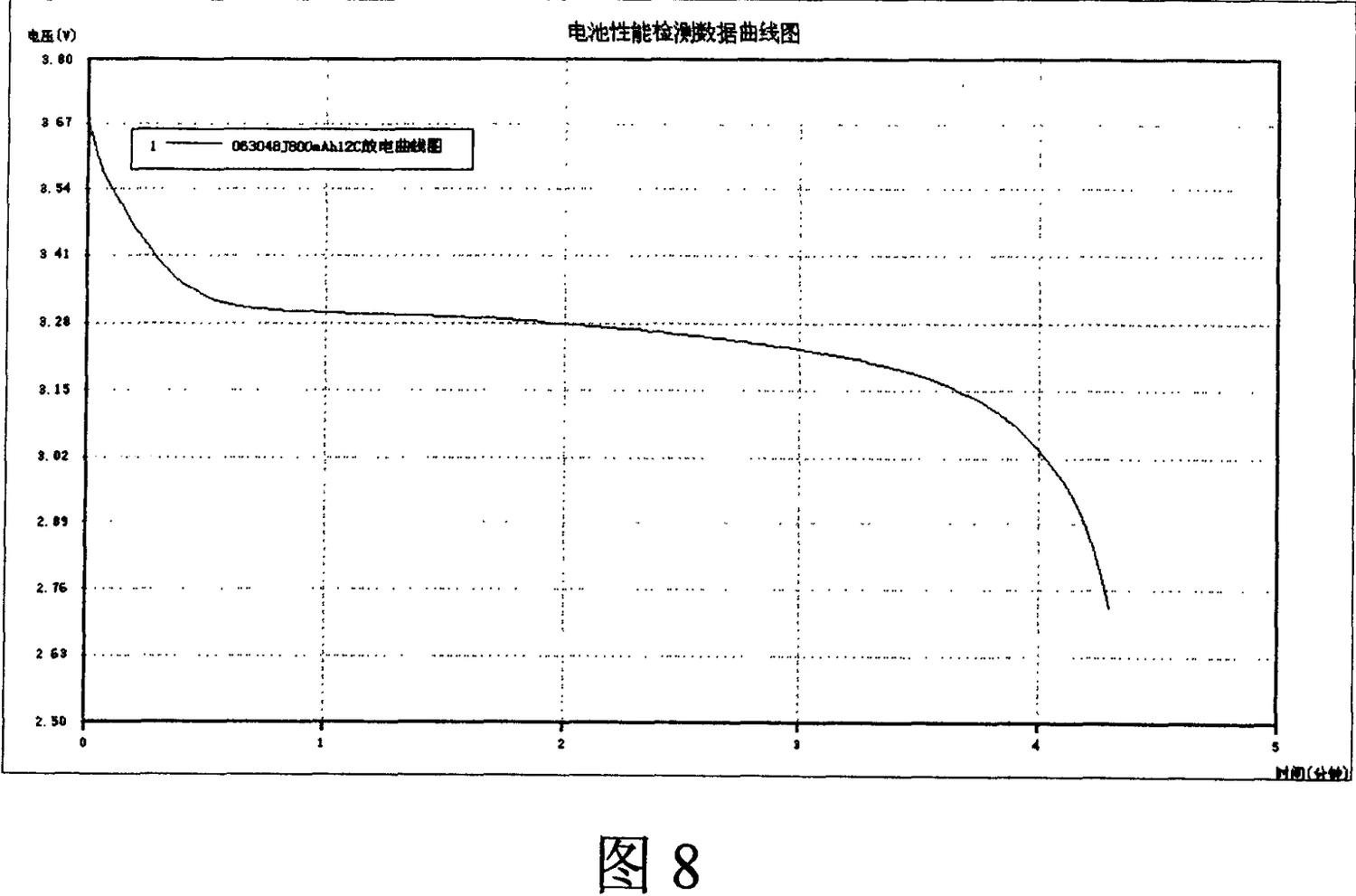

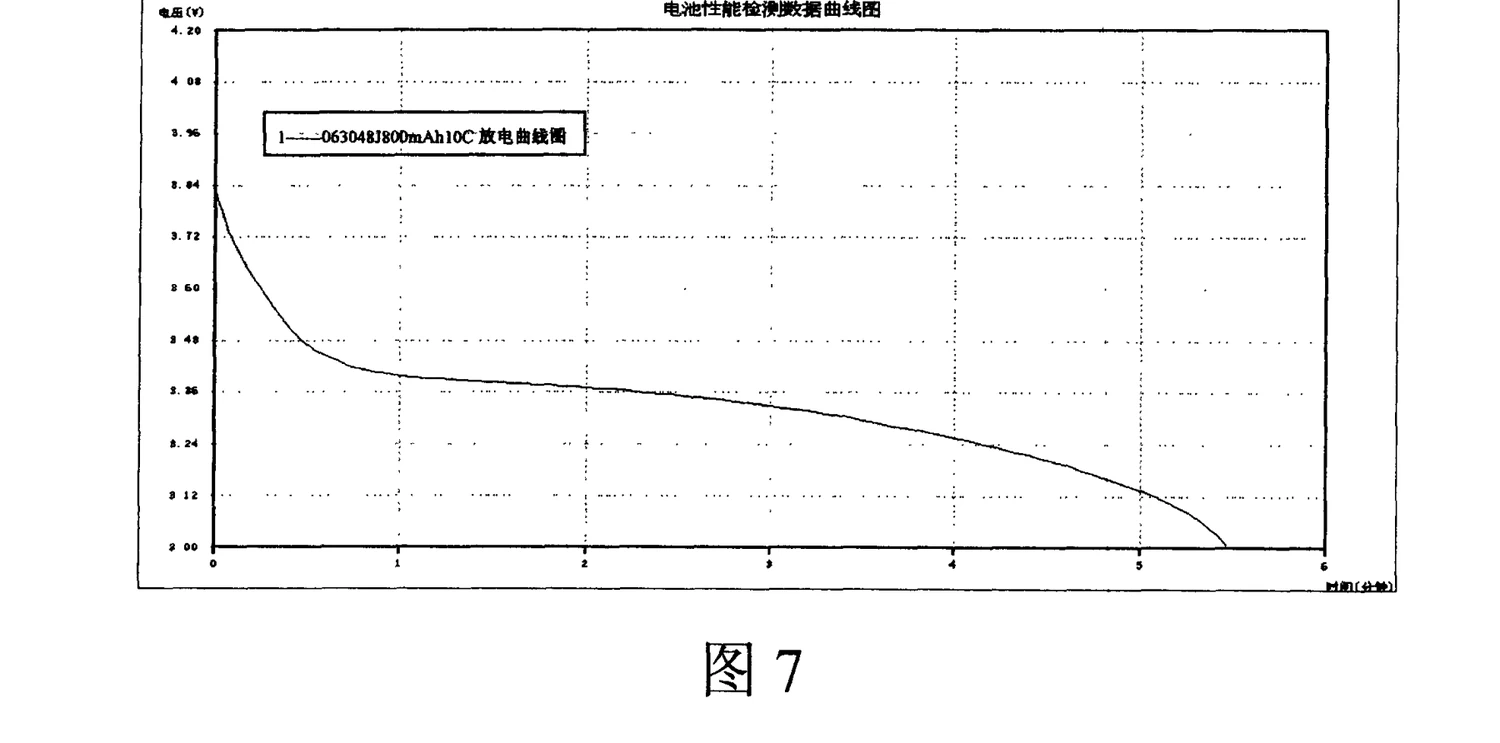

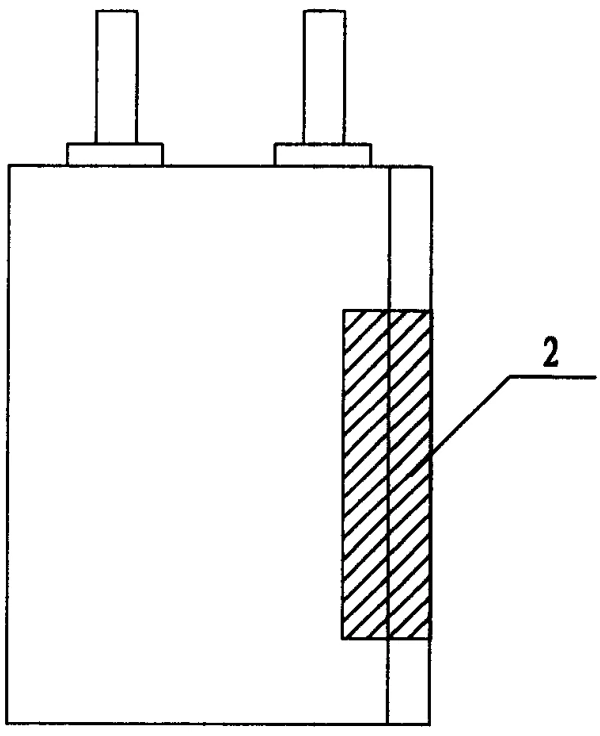

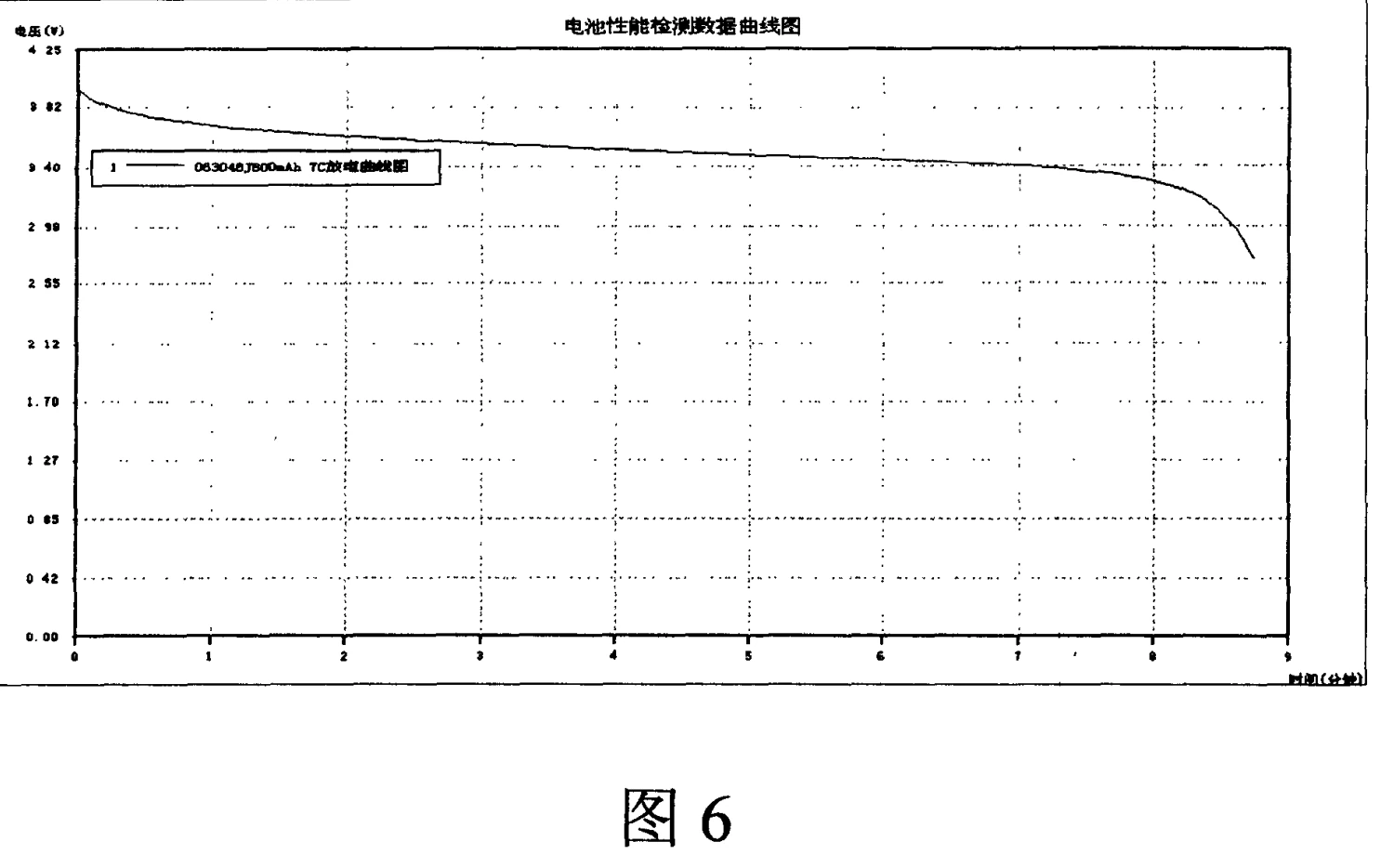

Os desenhos publicados incluem curvas de descarga medidas a 7C (Fig. 6), 10C (Fig. 7) e 12C (Fig. 8), juntamente com esquemas de construção da célula (Fig. 1), geometria do eletrodo enrolado (Figs. 2-3) e geometria do eletrodo empilhado (Figs. 4-5).

VI. De uma patente de 2006 a equipamentos de produção de 2026

O princípio de pré-mistura a seco na Reivindicação 10 não permaneceu em 2006.

Distribuir um agente condutor através de partículas ativas antes do contato com o solvente é o ancestral conceitual do que a indústria chama agora de processamento de eletrodo a seco - as rotas com redução de solvente e sem solvente que estão sendo escalonadas atualmente para células de alta energia e de estado sólido.

A TOB NEW ENERGY fabrica equipamentos exatamente para esse processo hoje:

• Solução de filme de eletrodo a seco - formação de filme de eletrodo por rota a seco
• Preparação de eletrodo - mistura, revestimento, calandragem
• Equipamento para bateria de estado sólido - onde o processamento a seco é efetivamente obrigatório

O engenheiro que co-inventou a abordagem de 2006 agora lidera a equipe que especifica esse equipamento. Essa continuidade - percepção laboratorial em 2006, hardware de produção em 2026 - é o que nossos clientes estão comprando quando escolhem a TOB.

Explore o registro completo: todas as patentes da equipe técnica da TOB
