CN215429971U - Máquina de Revestimento de Bateria em Escala de Laboratório

Sep 09,2026

MODELO DE UTILIDADE CONCEDIDO · CN215429971U · ATIVO

Máquina de Revestimento de Eletrodos de Bateria em Escala Laboratorial

Uma linha de revestimento completa - desbobinador, estação de revestimento, secador, rebobinador e um misturador de pasta em linha - integrada em uma estrutura compacta e portátil para trabalhos laboratoriais com baterias.

Especificação completa e desenhos: CN215429971U no Google Patents

O revestimento de eletrodos define a capacidade, a consistência e a segurança de uma célula de lítio: a pasta deve ser espalhada uniformemente sobre o coletor de corrente e seu solvente deve ser seco, e a qualidade do revestimento influencia diretamente a capacidade, a resistência interna, a vida útil do ciclo e a segurança. As máquinas de revestimento de produção fazem isso bem em escala - mas são grandes, construídas para produção em lote e pouco adequadas para o trabalho de revestimento que um laboratório realmente precisa.

A CN215429971U, depositada em 9 de setembro de 2021, responde a essa lacuna com uma geometria diferente: em vez de reduzir uma linha de produção, ela reúne toda a função de revestimento - desbobinador, estação de revestimento, secador, rebobinador e misturador de pasta - em uma única estrutura pequena que fica sobre uma bancada e pode ser transportada.

Informações da Patente

Número da publicação	CN215429971U
Título (original)	一种基于实验室的小型电池涂布机 (Máquina de Revestimento de Eletrodos de Bateria em Escala Laboratorial)
Inventores	Huang Zhengyao (Dany Huang); Tobey Chen
Cessionário atual	XIAMEN TOB NEW ENERGY TECHNOLOGY Co., Ltd. - a entidade registrada da TOB NEW ENERGY
Data de depósito	9 de setembro de 2021
Tipo de documento	Modelo de utilidade (código de tipo U)
Status legal	Ativo
Expiração prevista	9 de setembro de 2031
Desenhos	6 figuras

Sobre títulos e terminologia nesta página.O título em inglês acima é uma tradução revisada por humanos pela equipe de engenharia da TOB NEW ENERGY, padronizada para a terminologia usada em nossa linha de equipamentos; não é uma tradução automática. O título e as reivindicações originais em chinês são o texto autoritativo - um leitor que compare esta página com o Google Patents pode notar diferenças na redação precisamente porque o registro público lá é traduzido por máquina. As figuras e descrições de mecanismos nesta página são extraídas da especificação e das reivindicações chinesas, não de qualquer tradução delas.

Uma nota sobre o tipo de patente.Esta é uma patente chinesa de modelo de utilidade, que protege a estrutura mecânica de um dispositivo em vez de uma formulação química ou processo. Os modelos de utilidade têm um prazo de dez anos e são examinados quanto à novidade e aplicabilidade prática. O que se segue é, portanto, uma descrição estrutural - as reivindicações definem um aparelho, e a especificação não publica números de desempenho medidos. Quaisquer números de rendimento ou velocidade de revestimento para as máquinas de produção da TOB vêm de nossas fichas técnicas de equipamentos, não deste documento de patente.

O Problema de Produção que esta Patente Resolve

A especificação identifica a incompatibilidade claramente: as máquinas de revestimento de bateria no mercado são usadas principalmente para produção em lote. São máquinas grandes e não são adequadas para o trabalho de revestimento de uma célula de laboratório.

Um pesquisador de laboratório que precisa de rolos de eletrodos revestidos enfrenta uma escolha difícil: comprometer pequenos lotes de desenvolvimento em uma máquina de revestimento de produção em tamanho real ou recorrer a métodos manuais com baixa uniformidade. Nenhum dos dois atende à necessidade real: um processo de revestimento completo e repetível em uma escala de bancada.

A Abordagem Principal: Uma Linha de Revestimento Completa em uma Pequena Estrutura

Em vez de reduzir uma máquina de revestimento de produção, a CN215429971U reintegra o processo de revestimento em torno de uma mesa de processamento de revestimento dentro de uma caixa de proteção. O caminho da bobina segue: desbobinador → estação de revestimento → secador → rebobinador, tudo dentro do gabinete, com um misturador de pasta em linha entre o desbobinador e a estação de revestimento.

O tubo de distribuição do misturador descarrega a pasta exatamente entre o desbobinador e a estação de revestimento - o caminho mais curto possível da pasta recém-misturada até a bobina, para que o material revestido seja sempre alimentado a partir de uma condição de pasta consistente.

Especificação Estrutural

Caminho da bobina dentro da estrutura

O dispositivo de desbobinamento fica na extremidade frontal da mesa de revestimento: uma caixa de motor aciona um tambor através de um eixo rotativo para desenrolar o rolo de filme. O dispositivo de revestimento segue - um rolo nivelador pressiona a pasta sobre a bobina, e uma escova de revestimento atrás dele remove o excesso de pasta que não foi pressionado. O rebobinador coleta a bobina revestida, e um secador fica entre o revestidor e o rebobinador para que a camada úmida seja curada antes do enrolamento.

Mistura de pasta em linha com o caminho de entrega mais curto

O misturador de pasta é colocado entre o dispositivo de desbobinamento e o dispositivo de revestimento, assentado em um recesso na estrutura para que não possa se deslocar durante a agitação. Dentro dele, uma haste de agitação acionada por uma caixa de motor através de um eixo de agitação mistura a pasta de revestimento, e um tubo de entrada admite as matérias-primas. Um tubo de entrega transporta a pasta agitada para a bobina - sua saída se estende até o ponto médio entre o dispositivo de desbobinamento e o dispositivo de revestimento.

Estrutura compacta e portátil

Um controlador na face frontal controla o desenrolamento, a agitação e o revestimento. A carcaça é fechada por uma tampa com uma alça de interruptor, equipada com alças de transporte em ambos os lados para transporte, e repousa sobre placas de suporte através de colunas de conexão. O painel de controle possui uma chave de operação, um painel de lâmpadas indicadoras e uma interface periférica.

Benefícios Declarados

Benefício	Mecanismo responsável
Conclusão do trabalho de revestimento em uma pequena área ocupada	Desenrolador, revestidor, secador, rebobinador e misturador integrados dentro da carcaça
Pasta consistente no ponto de revestimento	Misturador colocado entre o desenrolador e o revestidor, saída do tubo de distribuição no ponto médio
Espessura da camada úmida controlada	Rolo nivelador pressionando a pasta, escova de revestimento removendo o excesso
Banda curada antes do rebobinamento	Secador entre o dispositivo de revestimento e o rebobinador
Portátil para uso em laboratório	Alças de transporte e gabinete compacto

Como se compara com uma configuração de revestimento convencional

Revestidores de produção revestem bem em escala, mas são máquinas grandes construídas para produção em lote e pouco adequadas para trabalhos laboratoriais com baterias; a alternativa comum, o revestimento manual, apresenta baixa uniformidade. Esta patente, em vez disso, agrupa todo o caminho de revestimento - desenrolador, estação de revestimento, secador, rebobinador e um misturador de pasta em linha - em uma carcaça compacta que fica sobre uma bancada e pode ser transportada.

Dimensão	Abordagem convencional	Design desta patente
Área ocupada	Revestidor de produção de tamanho real dimensionado para corridas de lote	Caminho de revestimento completo dentro de uma carcaça compacta e portátil
Fornecimento de pasta	Misturada remotamente e transportada para o revestidor	Misturador em linha cujo tubo de distribuição descarrega no ponto médio entre o desenrolador e o revestidor
Uso em laboratório	Pouco adequado para pequenos lotes de desenvolvimento; métodos manuais carecem de uniformidade	Processo de revestimento repetível em uma área de escala de bancada

Onde esta tecnologia é usada hoje

Esta patente cobre a arquitetura mecânica das máquinas de revestimento de eletrodos em escala laboratorial da TOB. O design integrado que ela protege - caminho de revestimento completo com mistura de pasta em linha dentro de uma carcaça compacta - é como nossos revestidores de laboratório trazem a qualidade de revestimento de estilo de produção para quantidades de pesquisa.

Consultas sobre equipamentos relacionados: solicitar um orçamento

Desenhos de Patente

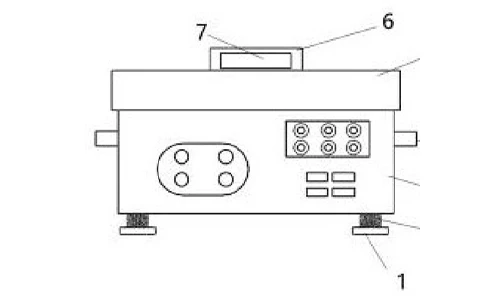

CN215429971U Figure 1 - front view with the cover closed — Figura 1 - Vista frontal com a tampa fechada

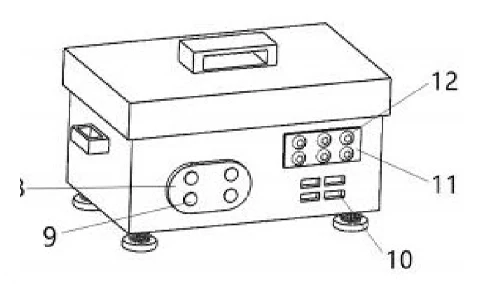

CN215429971U Figure 2 - external perspective view of the compact laboratory coater — Figura 2 - Vista em perspectiva externa da revestidora compacta

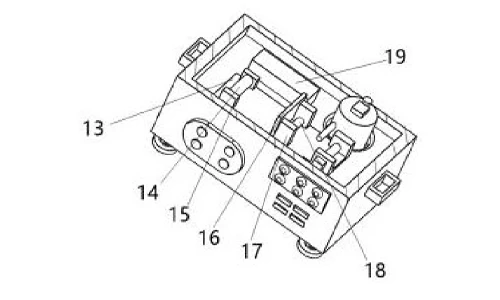

CN215429971U Figure 3 - internal structure, cover removed, first perspective view — Figura 3 - Vista em perspectiva interna 1 com a tampa removida

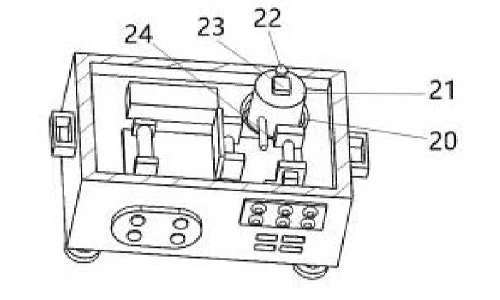

CN215429971U Figure 4 - internal structure, cover removed, second perspective view — Figura 4 - Vista em perspectiva interna 2 com a tampa removida

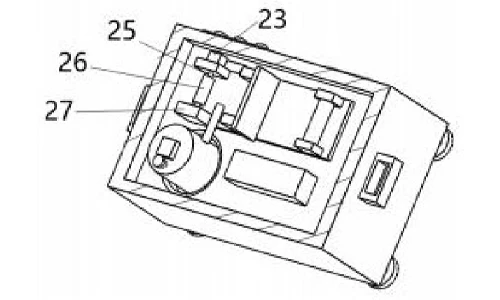

CN215429971U Figure 5 - internal structure, cover removed, third perspective view — Figura 5 - Vista em perspectiva interna 3 com a tampa removida

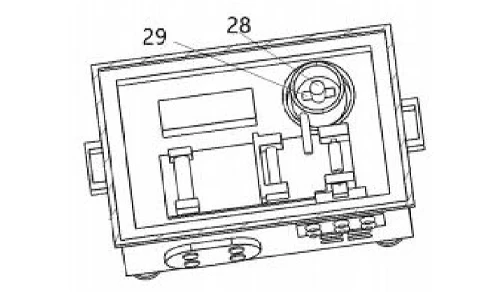

CN215429971U Figure 6 - top view of the internal layout with the cover removed — Figura 6 - Vista superior com a tampa removida

Perguntas Frequentes

O que a patente CN215429971U cobre?

Uma máquina de revestimento de eletrodos de bateria em escala laboratorial que integra um desenrolador, uma estação de revestimento com um rolo nivelador e uma escova de revestimento, um secador, um rebobinador e um misturador de pasta em linha dentro de uma única carcaça compacta, com a saída do tubo de fornecimento de pasta abrindo entre o desenrolador e a estação de revestimento.

Por que fornecer a pasta entre o desenrolador e a estação de revestimento?

O misturador de pasta fica entre o desenrolador e a estação de revestimento, e seu tubo de fornecimento descarrega exatamente entre os dois. A pasta recém-misturada chega à bobina pelo caminho mais curto possível, o que evita a sedimentação e a variação de consistência que podem ocorrer quando a pasta é transportada por uma longa distância a partir de um misturador remoto.

Como a máquina controla a espessura do revestimento úmido?

Um rolo nivelador pressiona a pasta sobre a bobina em movimento, e uma escova de revestimento atrás dele remove o excesso de pasta que não foi pressionado. Juntos, eles definem uma camada úmida uniforme antes que a bobina entre no secador.

Por que integrar uma linha de revestimento completa em uma carcaça pequena?

As máquinas de revestimento convencionais são construídas para produção em lote - elas são grandes e pouco adequadas para trabalhos laboratoriais com baterias. Acomodar o desenrolador, a revestidora, o secador, o rebobinador e o misturador em um gabinete portátil permite que um laboratório produza rolos de eletrodos revestidos com uma pequena área de ocupação que pode ser transportada.

A patente CN215429971U ainda está em vigor?

Sim. Ela está Ativa, depositada em 9 de setembro de 2021 com expiração prevista para 9 de setembro de 2031.

Especificação completa e desenhos:CN215429971U no Google Patents
