Câmara de teste ambiental de temperatura constante de quatro zonas para teste de células tipo moeda
Marca:
TOB NEW ENERGYitem número.:
TOB-25L-5V100mA-16CHpedido (moq):
1setPagamento:
L/C,T/Torigem do produto:
Chinaporto de embarque:
XIAMEN

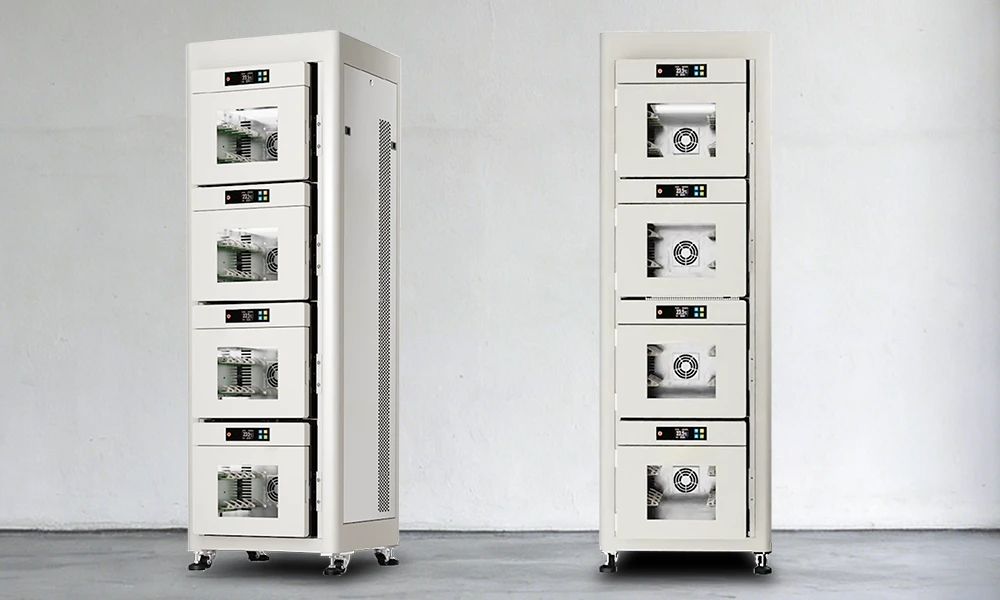

Câmara de teste ambiental de temperatura constante de quatro zonas para teste de células tipo moeda
ESPECIFICAÇÕES
Visão geral
O TOB-25L-5V100mA-16CH-4 É um sistema de teste ambiental de nível laboratorial projetado para avaliação térmica de alta precisão e ciclagem eletroquímica de células tipo moeda.
O sistema integra quatro zonas independentes de temperatura constante, capacidade de carga e descarga em nível de miliamperes em múltiplos canais e controle térmico de semicondutores regulado por PID, permitindo a caracterização estável e repetível de baterias sob condições ambientais controladas.
Projetado para laboratórios de P&D de baterias, universidades e instalações de validação em escala piloto, este equipamento suporta testes simultâneos de múltiplas amostras, melhora a produtividade experimental e garante uniformidade térmica confiável e conformidade com as normas de segurança.
Principais características do produto

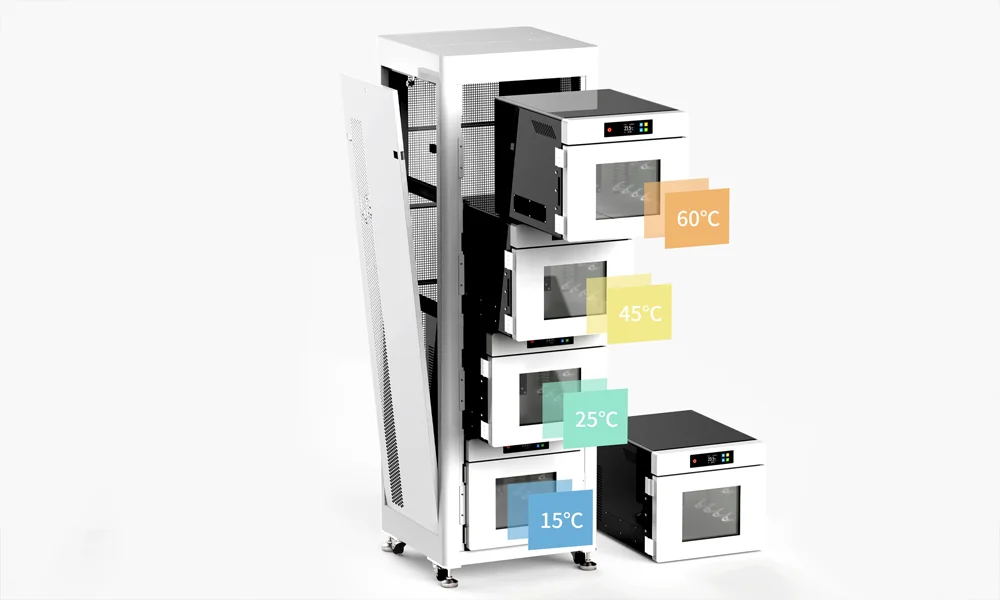

● Quatro zonas de temperatura independentes
● Quatro câmaras totalmente isoladas, cada uma com 25 L de volume interno.
● Regulação térmica independente para testes paralelos em múltiplas condições
● Capacidade total de 64 posições de teste para baterias tipo moeda
Essa arquitetura possibilita estudos comparativos, validação em lote e triagem acelerada em uma única plataforma compacta.
Capacidade integrada de teste de carga e descarga
● Até 16 canais por zona de temperatura
● 64 canais de nível de miliamperes no total em todo o sistema
● Compatível com módulos de teste de precisão de 5 V / 100 mA
● Comunicação Ethernet para programação e controle do computador principal
A câmara funciona como um simulador ambiental e testador eletroquímico combinado, reduzindo a área ocupada no laboratório e simplificando a integração do sistema.
Desempenho térmico de alta estabilidade
● Faixa de temperatura: 15 °C a 60 °C
● Flutuação de temperatura: ≤ ±0,5°C (sem carga, estado estável)
● Desvio de temperatura: ±2,0°C
● Tempo de aquecimento: 25 °C→60 °C≤50 min
● Tempo de resfriamento: 25 °C→15 °C≤60 min
A regulação térmica é alcançada por meio de módulos de aquecimento e resfriamento de semicondutores controlados por PID com circulação de ar forçada, garantindo distribuição uniforme de temperatura e condições de teste repetíveis.
Principais especificações técnicas
Configuração da câmara
|
Parâmetro |
Especificação |
|
Zonas de temperatura |
4 |
|
Volume por zona |
25 L |
|
Dimensões internas (por zona) |
360×235×300 mm |
|
Dimensões externas |
600×680×1880 mm |
|
Peso líquido |
≈280 kg |
Sistema Elétrico e de Controle
|
Parâmetro |
Especificação |
|
Controlador |
Visor LED + tecla sensível ao toque |
|
Algoritmo de controle |
balança automática PID |
|
Comunicação |
Ethernet |
|
Fonte de energia |
220 V 50 Hz ou 110 V 60 Hz |
|
Capacidade de potência |
1 kW |
|
Corrente máxima |
5 A (220 V) / 10 A (110 V) |
Capacidade de teste
|
Parâmetro |
Spe certificação |
|
Células por zona |
16 |
|
Células totais |
64 |
|
Tipo de célula |
Pilha tipo moeda (nível de miliamperes) |
|
Chassi de canal |
Sistema integrado multiunidade |
Capacidade de Engenharia e Personalização
|
Serviço |
Capacidade |
|
Integração de sistemas |
Projeto de plataforma para testes de laboratório |
|
Personalização de canal |
Faixa de tensão/corrente c configuração |
|
Personalização ambiental |
Ajuste da lógica de controle de temperatura |
|
Entrega |
Transporte integrado e instalação rápida |
|
Suporte técnico |
Serviço global de engenharia remota |
Proteção de segurança múltipla
O equipamento foi projetado para atender aos padrões de segurança laboratorial e de testes ambientais, incluindo:
● Proibição de amostras inflamáveis, explosivas, corrosivas, radioativas ou tóxicas
● Requisito de resistência de aterramento elétrico < 4 Ω
● Proteção de energia independente e limites de corrente controlados
● Isolamento estrutural e projeto de fluxo de ar controlado
● Alerta de flutuação de temperatura quando as portas da câmara são abertas
Esses mecanismos garantem o funcionamento seguro e em conformidade do laboratório.

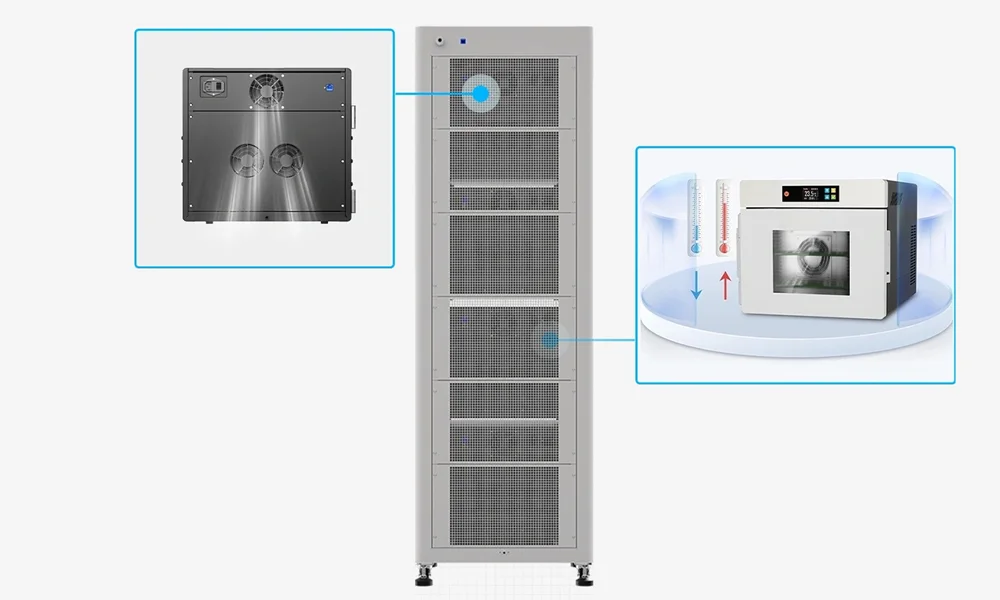

Dissipação de calor eficiente e confiabilidade do sistema.
O gerenciamento térmico baseado em semicondutores, combinado com um projeto de fluxo de ar de ventilação forçada, permite:
● Resposta rápida na troca de calor
● Testes de ciclismo estáveis de longa duração
● Redução do sobreaquecimento e do tempo de recuperação
Isso garante a precisão consistente dos dados eletroquímicos durante experimentos prolongados.
Campos de inscrição
Aplicação por Indústria
|
Campo de aplicação |
Usuários típicos |
Conteúdo principal do teste |
Propósito |
|
Laboratórios de Pesquisa e Universitários |
Universidades, institutos de eletroquímica |
Ciclagem, capacidade de taxa de descarga e desempenho em diferentes temperaturas de novos sistemas de baterias |
Desenvolvimento de materiais e estudo de mecanismos |
|
Fabricantes de baterias (P&D) |
Fabricantes de células, fornecedores de materiais |
Validação de fórmulas, avaliação da janela de processo, testes de ciclo de vida |
Desenvolvimento de produto e otimização de desempenho |
|
Fabricantes de baterias (Controle de qualidade) |
departamento de controle de qualidade tratamentos |
Consistência do lote, ciclos de alta/baixa temperatura, autodescarga |
Garantia de qualidade e verificação de confiabilidade |
|
Testes e Certificação de Terceiros |
Laboratórios de testes, organismos de certificação |
Testes de capacidade, resistência, taxa, ciclo de vida e temperatura. |
Conformidade com normas e certificação do cliente |
|
Institutos de Pesquisa e Desenvolvimento em Energia Avançada |
Centros de pesquisa em estado sólido/armazenamento de energia |
Impedância de interface, estabilidade em ciclos longos, comportamento de carregamento em baixas temperaturas |
Validação de tecnologias de ponta e avaliação de comercialização |
Aplicação por meio da tecnologia de baterias
|
Tipo de Bateria |
Foco típico da pesquisa |
Importância do controle de temperatura |
|
Baterias de íon-lítio |
Vida útil do ciclo, capacidade de taxa, mecanismo de degradação |
Avaliar a estabilidade do desempenho comercial |
|
Baterias de íon-sódio |
Comportamento em baixas temperaturas, degradação a longo prazo |
Verificar a viabilidade da química emergente |
|
Baterias de estado sólido |
Impedância de interface, estabilidade térmica |
Analisar a cinética interfacial |
|
Lítio-enxofre / Lítio-ar |
Efeito de vaivém, perda de capacidade |
Estudar mecanismos de falha |
|
Baterias de armazenamento de energia de longa duração |
>1000 ciclos, vida útil do calendário |
Avaliar a confiabilidade a longo prazo |
Funções típicas de teste
|
Categoria de teste |
Descrição |
Valor |
|
Ciclagem de temperatura constante |
Cobrança/d ciclos de carga e descarga em temperaturas controladas |
Avaliar a expectativa de vida e a estabilidade. |
|
Capacidade de alta/baixa temperatura |
Testes de capacidade em temperaturas que variam de abaixo de zero a elevadas. |
Verificar o desempenho em condições extremas |
|
Teste de capacidade de taxa |
Carregamento/descarregamento em diferentes taxas C |
Analisar o desempenho cinético |
|
Armazenamento e autodescarga |
Repouso prolongado e declínio da capacidade |
Avaliar a estabilidade do material |
|
Análise do Mecanismo de Falha |
Aumento da impedância, degradação da capacidade |
Otimização de materiais e processos de suporte |
