Testador de Tensão Suportável Hi-Pot

Testador de Tensão Suportada/Alta Tensão para Testes de Segurança Elétrica - Série TOB-TH9320

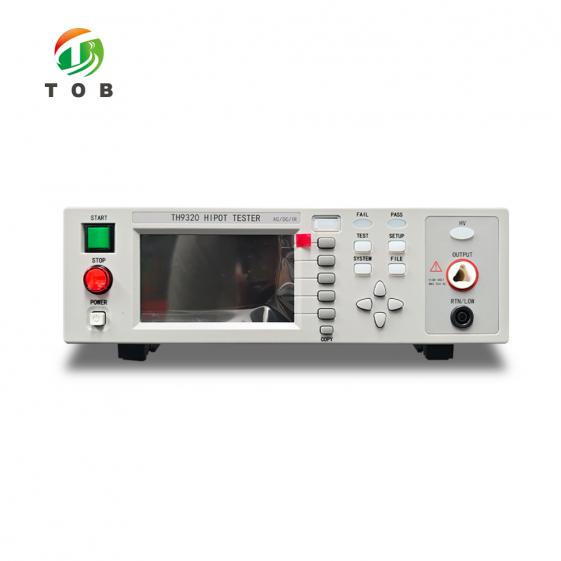

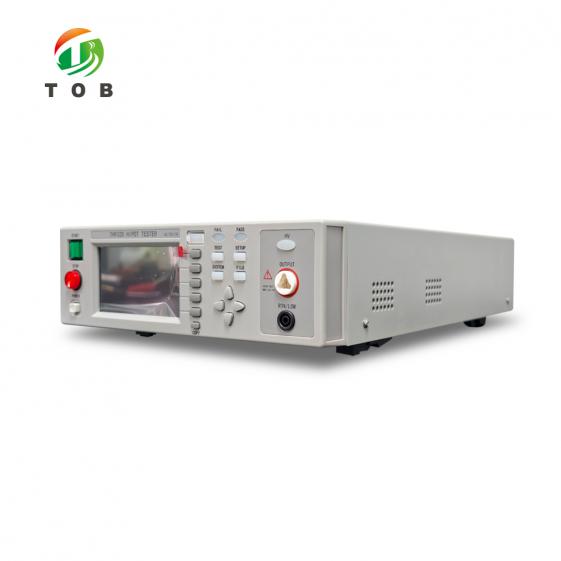

Visão geral do produto e aplicações ideais

A série TOB-TH9320 é uma família de testadores de tensão suportável (alta tensão) e isolamento, composta por três modelos: TOB-TH9310, TOB-TH9310B e TOB-TH9320. O instrumento realiza testes de tensão suportável CA e CC, juntamente com testes de resistência de isolamento, e adiciona funções de descarga rápida e detecção de arco. O TOB-TH9320 é o modelo de alta faixa da série: sua faixa de teste de corrente CA atinge 0 mA - 20,00 mA e sua faixa de teste de corrente CC atinge 0 µA - 10,00 mA, em comparação com 0 mA - 10,00 mA (CA) e 0 µA - 5,00 mA (CC) no TOB-TH9310 / TOB-TH9310B.

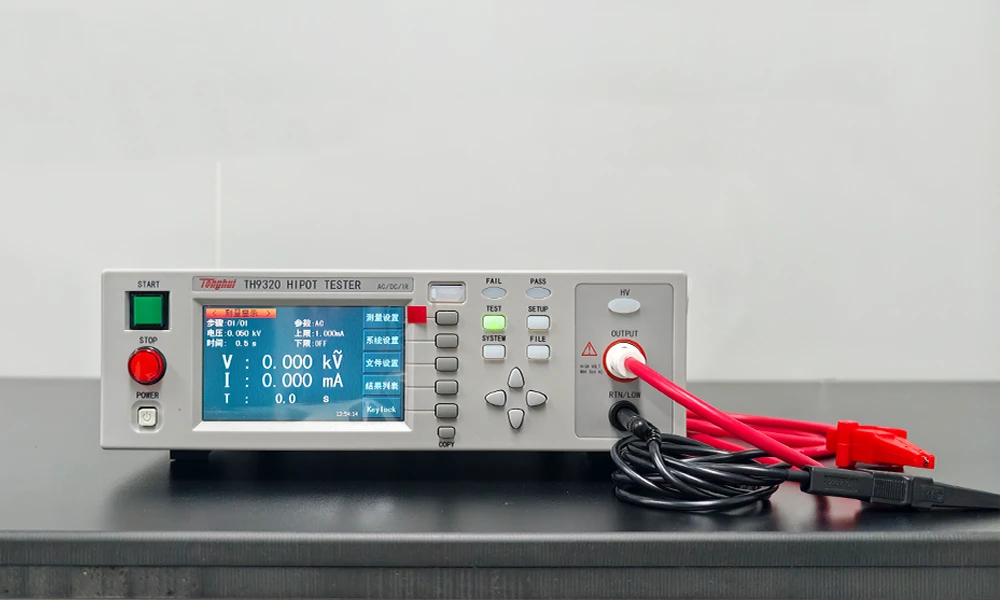

O testador possui um visor TFT-LCD de 480 x 272 pontos e uma interface de operação totalmente nova com um design de painel intuitivo. Ele pode armazenar 20 arquivos de teste, e cada arquivo suporta até 20 etapas de teste — e qualquer etapa pode selecionar qualquer modo de teste, permitindo que uma sequência completa de teste de segurança (por exemplo, uma etapa de tensão suportável CA seguida por uma etapa CC e uma etapa de resistência de isolamento) seja configurada como um único arquivo e executada passo a passo. O tempo de rampa de tensão e o tempo de teste podem ser configurados livremente até 999,9 s; para tensão suportável CC, o tempo de espera do teste pode ser definido arbitrariamente.

Para segurança pessoal, a série oferece proteção aprimorada contra choques elétricos e inclui funções de descarga rápida e detecção de arco: após o término de um teste de tensão CC suportável, o instrumento descarrega automaticamente e os eventos de arco são monitorados durante o teste dentro da faixa de medição de corrente correspondente à detecção de arco, de 1 mA a 20 mA. Uma função de bloqueio de teclado impede alterações acidentais de parâmetros durante a produção, e o firmware do instrumento pode ser atualizado via pen drive USB.

Para integração de sistemas, o testador suporta uma interface PLC juntamente com as interfaces padrão RS232, USB HOST, USB DEVICE, SIGNAL e HANDLER, além do protocolo Modbus. Assim, o instrumento pode ser operado dentro de sistemas de teste automatizados ou executado de forma independente a partir de seus arquivos de teste armazenados. A unidade é compacta para uso em bancada: 280 mm x 88 mm x 428 mm, com um peso líquido de 11 kg (série TH9310) ou 12,3 kg (série TH9320).

Ideal para:

• Sistemas de teste automatizados que integram testes de segurança através das interfaces PLC, HANDLER e RS232.
• Testes de segurança de transformadores e motores, componentes eletrônicos e equipamentos elétricos.
• Linhas de produção na indústria de iluminação, na indústria de eletrodomésticos e na indústria de aquecedores.
• Componentes e sistemas elétricos de veículos de nova energia que exigem verificação de tensão suportável e isolamento.
• Fabricação de equipamentos médicos, onde os testes de segurança elétrica de rotina fazem parte do fluxo de produção.

Precisa adequar a tensão de teste CA ou CC, a faixa de corrente e a configuração da interface à sua linha de produção? Entre em contato com nossos engenheiros de equipamentos de teste e apresente seu produto e plano de testes.

Onde o teste de alta tensão se encaixa nos testes de segurança elétrica

O teste de tensão suportável — também chamado de teste de alta tensão ou teste de rigidez dielétrica — é um teste de segurança elétrica de rotina. Uma tensão de teste específica (CA ou CC) é aplicada entre as partes condutoras e as partes condutoras acessíveis de um produto, ou entre seus circuitos primário e secundário, por um tempo de teste definido; o instrumento monitora a corrente de fuga e compara o resultado com o limite configurado, verificando se o isolamento suporta a tensão aplicada. O teste de resistência de isolamento (RI) complementa essa verificação: uma tensão CC é aplicada e a resistência do sistema de isolamento é medida, o que indica a qualidade do isolamento como um valor quantitativo. A detecção de arco elétrico adiciona uma camada extra de segurança — breves arcos elétricos que ocorrem durante um teste podem indicar falhas ou caminhos de fuga, e este instrumento os monitora dentro de sua faixa de detecção de arco de 1 mA a 20 mA.

Na produção, esses testes são normalmente realizados no final da linha para conformidade com as normas de segurança, bem como no controle de qualidade de entrada e saída; em laboratórios, fazem parte dos testes de tipo e da verificação de projeto. Como uma sequência de testes completa geralmente combina vários testes — por exemplo, uma etapa de tensão suportável CA, uma etapa de tensão suportável CC e uma etapa de resistência de isolamento — a forma como as condições de teste são armazenadas e repetidas é tão importante quanto a própria medição. É por isso que a série TOB-TH9320 armazena 20 arquivos de teste, cada um suportando até 20 etapas de teste, com qualquer etapa podendo selecionar qualquer modo de teste: um arquivo pode reproduzir uma sequência de teste completa para um tipo de produto, e os parâmetros de tempo (aumento da tensão, tempo de teste, tempo de queda de tensão e tempo de espera da resistência de isolamento) são definidos explicitamente para cada aplicação.

A série é adequada tanto para bancadas independentes quanto para linhas automatizadas. Em uma bancada, os testes são iniciados a partir dos arquivos armazenados e os resultados são exibidos no display TFT-LCD de 480 x 272 pontos. Em uma linha automatizada, a interface PLC, a interface HANDLER e a conexão RS232 transmitem sinais de controle e aprovação/reprovação para os equipamentos adjacentes, e a função de bloqueio do teclado mantém os parâmetros configurados seguros durante a produção. O firmware pode ser atualizado no local via pen drive USB quando novas funções forem lançadas.

Principais características de engenharia da série TOB-TH9320

1. Teste de tensão suportável CA e CC em um único instrumento: A faixa de tensão de saída é de 0,05 kV a 5,00 kV CA e de 0,05 kV a 6,00 kV CC, cada uma com precisão de ±(2% da leitura). A faixa de teste de corrente é de 0 mA a 20,00 mA (CA, TH9320) ou de 0 mA a 10,00 mA (CA, TH9310/B) e de 0 µA a 10,00 mA (CC, TH9320) ou de 0 µA a 5,00 mA (CC, TH9310), cada uma com precisão de ±(2% da leitura + 5 dígitos).
2. Teste de resistência de isolamento até 10 GΩ: A faixa de tensão de saída do IR é de 0,10 kV a 1,00 kV com uma precisão de ±(2% da leitura), e a faixa de teste de resistência é de 0,1 MΩ a 10,0 GΩ. A precisão da resistência é de ±(10% da leitura + 2 dígitos) na faixa de 0,10 MΩ a 999 MΩ e de ±(20% da leitura + 2 dígitos) na faixa de 1,00 GΩ a 10,0 GΩ.
3. Detecção de arco com faixa de medição de 1 mA a 20 mA: A função de detecção de arco corresponde a uma faixa de medição de corrente de 1 mA a 20 mA, permitindo a identificação e o registro de eventos de arco durante um teste.
4. 20 arquivos de teste, cada um com até 20 etapas de teste: É possível armazenar 20 arquivos de teste; cada arquivo suporta até 20 etapas de teste, e qualquer etapa pode selecionar qualquer modo de teste - assim, sequências completas de testes em várias etapas são executadas automaticamente a partir de um único arquivo.
5. Parâmetros de tempo livremente configuráveis ​​até 999,9 s: o tempo de rampa de tensão e o tempo de teste podem ser configurados livremente até 999,9 s (rampa de tensão de 0,1 s a 999,9 s; tempo de teste de 0,2 s a 999,9 s; tempo de queda de tensão de 0,1 s a 999,9 s; tempo de espera IR de 0,2 s a 999,9 s). Para tensão suportável CC, o tempo de espera do teste pode ser definido arbitrariamente.
6. Descarga rápida e proteção aprimorada contra choque elétrico: O instrumento oferece descarga rápida – descarga automática após o término do teste (DCW) – e maior segurança pessoal por meio da proteção contra choque elétrico. A função de descarga do teste de resistência de isolamento também é automática após o término do teste.
7. Interfaces prontas para automação: As interfaces padrão incluem RS232, USB HOST, USB DEVICE, SIGNAL, HANDLER e PLC. A interface PLC é suportada, assim como o protocolo Modbus para integração de sistemas.

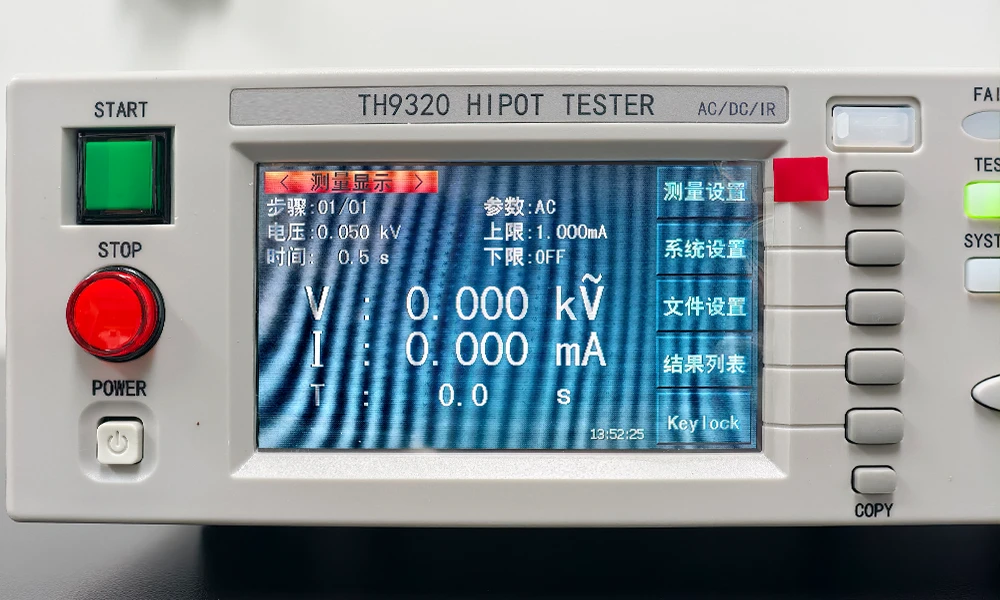

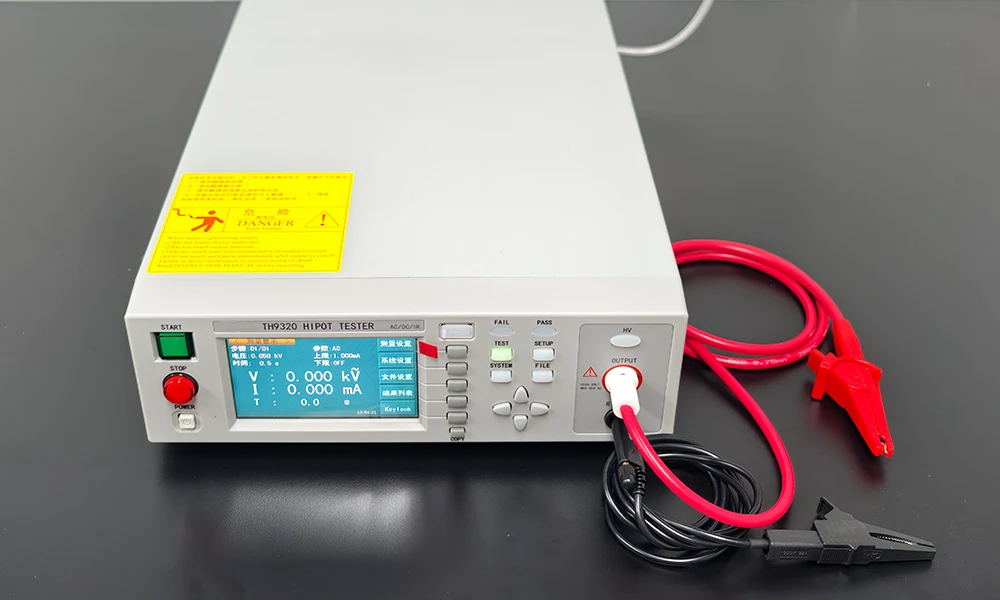

8. Visor TFT-LCD de 480 x 272 pontos e nova interface de operação: O instrumento utiliza um visor TFT-LCD de 480 x 272 pontos com uma interface de operação totalmente nova e um design de painel intuitivo, tornando a configuração de parâmetros e a leitura de resultados simples e diretas.
9. Atualização de firmware via USB e bloqueio de teclado: O firmware do instrumento pode ser atualizado via pen drive USB, dispensando a necessidade de devolver o aparelho para atualizações funcionais; a função de bloqueio de teclado impede alterações acidentais nos parâmetros configurados.

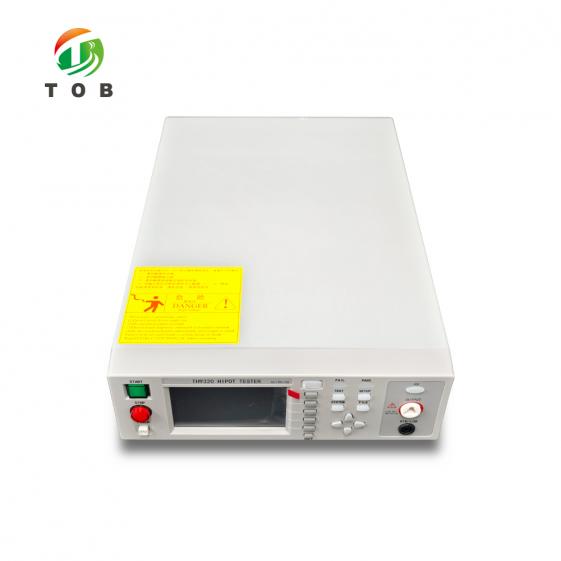

10. Formato compacto de bancada: As dimensões são 280 mm x 88 mm x 428 mm (L x A x P). O peso líquido é de 11 kg para a série TH9310 e 12,3 kg para a série TH9320, permitindo que o testador seja facilmente colocado em uma bancada ou dentro de um rack de testes.

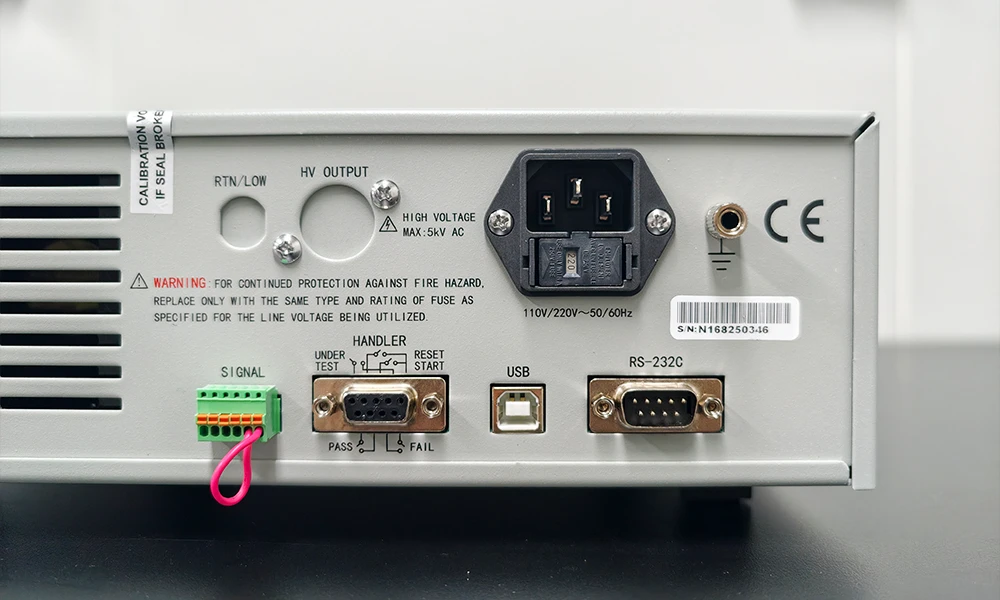

Interfaces padrão e especificações físicas

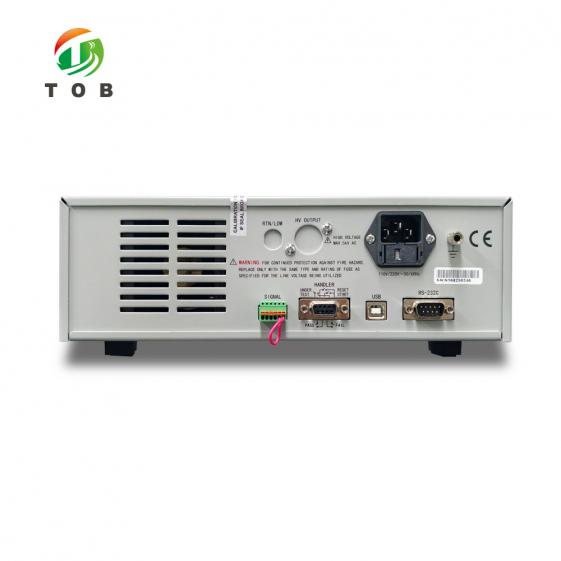

Interfaces padrão:RS232, Host USB, Dispositivo USB, Sinal, Manipulador, PLC.

Nota: O protocolo Modbus é suportado.

Especificações físicas

Especificações técnicas completas

1. Teste de Tensão Suportável

2. Teste de resistência de isolamento

3. Detecção de Arco

4. Parâmetros Gerais

Nota: As especificações neste documento foram traduzidas da ficha técnica do produto em chinês. Em caso de qualquer inconsistência, a versão em chinês prevalecerá.

Acessórios padrão

Recomendações práticas de operação

• Prepare um arquivo de teste por tipo de produto antes da produção: o instrumento armazena 20 arquivos de teste com até 20 etapas cada, e qualquer etapa pode selecionar qualquer modo de teste - portanto, a sequência completa de testes de cada produto, incluindo as etapas de tensão suportável CA, tensão suportável CC e resistência de isolamento, é executada a partir de um único arquivo.
• Defina a tensão de teste dentro das faixas nominais: 0,05 kV - 5,00 kV (CA) ou 0,05 kV - 6,00 kV (CC) para tensão suportável e 0,10 kV - 1,00 kV para resistência de isolamento. Confirme se a tensão de teste configurada corresponde à norma do produto antes de iniciar o teste.
• Defina os limites de julgamento atuais dentro das faixas do instrumento: CA 0 mA - 20,00 mA (TH9320) ou 0 mA - 10,00 mA (TH9310/B); CC 0 µA - 10,00 mA (TH9320) ou 0 µA - 5,00 mA (TH9310). A precisão da medição de corrente é de ±(2% da leitura + 5 dígitos).
• Configure os parâmetros de tempo para corresponder ao padrão de teste: rampa de tensão de 0,1 s a 999,9 s, tempo de teste de 0,2 s a 999,9 s, tempo de queda de tensão de 0,1 s a 999,9 s, tempo de espera IR de 0,2 s a 999,9 s. Para tensão suportável CC, o tempo de espera do teste pode ser definido arbitrariamente, conforme exigido pelo produto.
• Utilize o bloqueio de teclado durante a produção: bloqueie o painel assim que os parâmetros forem verificados, para que os operadores não possam alterar as configurações armazenadas acidentalmente.
• Confie na descarga automática: após o término do teste de tensão suportável CC, o instrumento descarrega automaticamente (descarga rápida, DCW); o teste de resistência de isolamento também descarrega automaticamente após o término do teste. Aguarde a indicação de descarga antes de manusear a amostra.
• Mantenha o firmware atualizado: o firmware do instrumento pode ser atualizado através de uma unidade flash USB; siga as notas de versão ao atualizar a unidade no local.
• Planeje a integração do sistema: utilize a interface PLC, a interface HANDLER e a conexão RS232 para conectar o testador às linhas automatizadas; o protocolo Modbus é suportado e as conexões USB DEVICE (PC) e USB HOST (disco U) são padrão.
• Utilize os acessórios padrão: conecte o instrumento com o cabo de alimentação de três condutores fornecido e realize os testes com os cabos de teste de tensão suportável TH90003C e TH90003R também fornecidos.
• Observe a área de teste: o instrumento oferece proteção contra choque elétrico, mas durante testes de alta tensão, a área da amostra deve ser tratada como uma área energizada até que o teste termine e a descarga automática seja concluída.

Perguntas frequentes sobre engenharia

P1: O que é a série TOB-TH9320?

A série TOB-TH9320 é uma família de testadores de alta tensão e isolamento que engloba três modelos: TOB-TH9310, TOB-TH9310B e TOB-TH9320. Os instrumentos realizam testes de tensão suportável CA e CC, testes de resistência de isolamento e detecção de arco elétrico, com descarga rápida e proteção aprimorada contra choque elétrico. O TOB-TH9320 é o modelo de alta faixa da série.

Q2: Qual é a diferença entre os modelos da série?

As principais diferenças especificadas na folha de dados são as faixas de teste de corrente e o peso líquido. A faixa de teste de corrente CA é de 0 mA a 10,00 mA para o TH9310/B e de 0 mA a 20,00 mA para o TH9320; a faixa de teste de corrente CC é de 0 µA a 5,00 mA para o TH9310 e de 0 µA a 10,00 mA para o TH9320. O peso líquido é de 11 kg para a série TH9310 e de 12,3 kg para a série TH9320.

Q3: Quais são as faixas de tensão de saída suportáveis?

A faixa de tensão de saída é de 0,05 kV a 5,00 kV para corrente alternada (CA) e de 0,05 kV a 6,00 kV para corrente contínua (CC), cada uma com uma precisão de ±(2% da leitura). A faixa de teste de corrente CA é de 0 mA a 20,00 mA (TH9320) ou de 0 mA a 10,00 mA (TH9310/B); a faixa de teste de corrente CC é de 0 µA a 10,00 mA (TH9320) ou de 0 µA a 5,00 mA (TH9310). A precisão da corrente é de ±(2% da leitura + 5 dígitos).

Q4: Quais são as especificações do teste de resistência de isolamento?

A faixa de tensão de saída do IR é de 0,10 kV a 1,00 kV com uma precisão de ±(2% da leitura). A faixa de teste de resistência é de 0,1 MΩ a 10,0 GΩ. A precisão da resistência é de ±(10% da leitura + 2 dígitos) na faixa de 0,10 MΩ a 999 MΩ e de ±(20% da leitura + 2 dígitos) na faixa de 1,00 GΩ a 10,0 GΩ. O teste descarrega automaticamente após o término.

Q5: O que é a função de detecção de arco?

A detecção de arco monitora eventos de arco durante o teste, com uma faixa de medição de corrente correspondente de 1 mA a 20 mA. Juntamente com a função de descarga rápida - descarga automática após o término do teste (DCW) - faz parte do conceito de proteção do instrumento para o operador e o dispositivo em teste.

Q6: Quantos arquivos e etapas de teste podem ser armazenados?

É possível armazenar 20 arquivos de teste; cada arquivo suporta até 20 etapas de teste, e qualquer etapa pode selecionar qualquer modo de teste - assim, uma sequência completa de várias etapas para um produto é executada automaticamente a partir de um único arquivo.

Q7: Quais configurações de hora estão disponíveis?

O tempo de subida de tensão e o tempo de teste podem ser configurados livremente até 999,9 s: o intervalo de tempo de subida de tensão é de 0,1 s a 999,9 s, a configuração do tempo de teste (CA/CC) é de 0,2 s a 999,9 s, o tempo de queda de tensão é de 0,1 s a 999,9 s e o tempo de espera (IR) é de 0,2 s a 999,9 s. Para tensão suportável CC, o tempo de espera do teste pode ser definido arbitrariamente.

Q8: Quais interfaces o instrumento oferece e o firmware pode ser atualizado?

As interfaces padrão são RS232, USB HOST, USB DEVICE, SIGNAL, HANDLER e PLC; a interface PLC é suportada, assim como o protocolo Modbus. Na lista de interfaces padrão dos parâmetros gerais, constam HANDLER, RS232, USB DEVICE (PC) e USB HOST (pen drive). O firmware do instrumento pode ser atualizado via pen drive e há uma função de bloqueio de teclado.

Q9: Quais são os recursos de segurança incluídos?

A série oferece maior segurança pessoal com proteção contra choque elétrico, funções de descarga rápida e detecção de arco, além de descarga automática após o término do teste (corrente contínua para tensão suportável e descarga automática para o teste de resistência de isolamento). Uma função de bloqueio do teclado impede alterações acidentais de parâmetros, e o firmware do instrumento pode ser atualizado via pen drive USB.

Q10: Quais são as especificações físicas e os acessórios padrão?

As dimensões são 280 mm x 88 mm x 428 mm (L x A x P); o peso líquido é de 11 kg (série TH9310) e 12,3 kg (série TH9320). Os acessórios padrão são: 1 cabo de alimentação de três condutores, 1 cabo de teste de tensão suportável TH90003C e 1 cabo de teste de tensão suportável TH90003R.

Pronto para adicionar testes de tensão suportável CA/CC e resistência de isolamento à sua linha de produção ou laboratório? Solicite um orçamento para a série TOB-TH9320 com sua tensão de teste, faixa de corrente e requisitos de interface, e especifique o modelo da série que melhor se adapta ao seu produto. Nossos engenheiros de equipamentos de teste podem orientá-lo sobre a estrutura do arquivo de teste, as configurações dos parâmetros de tempo e a integração com seu sistema automatizado.
