Máquina de Revestimento de Laboratório com Secagem por Infravermelho de Alta Temperatura

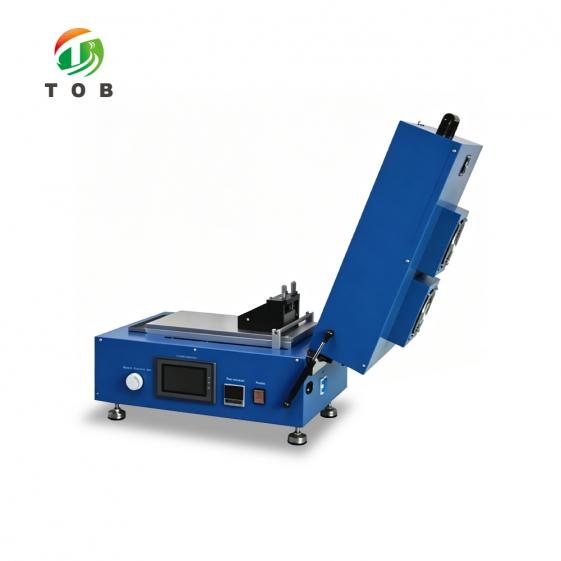

Máquina de revestimento com secagem por infravermelhos para pesquisa de filmes de alta temperatura - TOB-RVCH-300

Visão geral do produto e aplicações ideais

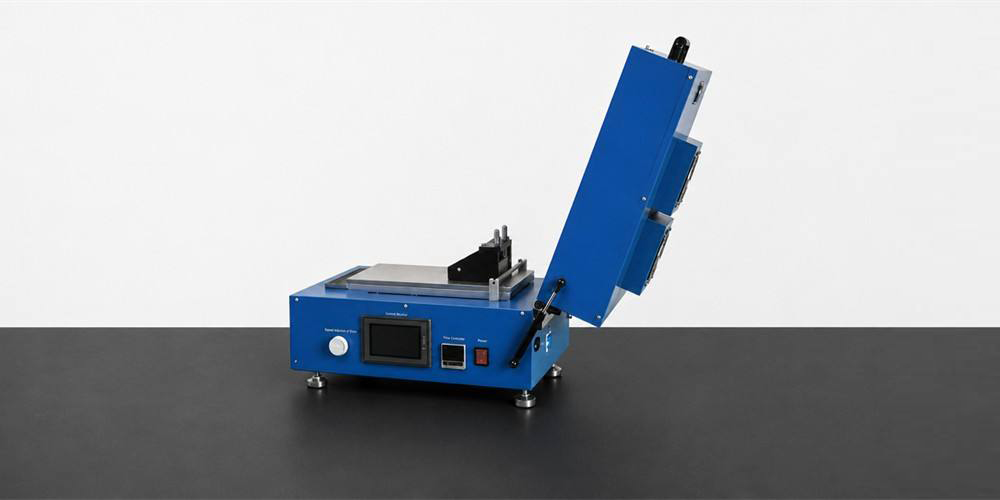

A TOB-RVCH-300 é uma máquina de revestimento com secagem por infravermelhos para pesquisa de filmes de alta temperatura. É amplamente utilizada em vários tipos de pesquisa de revestimento de alta temperatura - filmes cerâmicos, filmes cristalinos, filmes de materiais de bateria e nano filmes especiais - e foi projetada para se adaptar ao futuro desenvolvimento da ciência e tecnologia para a formação de filmes sob condições de alta temperatura.

A máquina reveste no modo de placa plana com um aplicador de filme padrão: o aplicador é acionado por um motor através do substrato, portanto, a velocidade de revestimento é estável e ajustável. O curso de revestimento (300 mm) e a velocidade de revestimento (0-120 mm/s) são definidos de forma contínua na tela sensível ao toque, a espessura do revestimento é ajustada dentro da faixa de 0-6 mm e a precisão do revestimento é de ±3 µm - com um indicador de discagem opcional de 1 µm para uma leitura de espessura mais precisa.

O substrato é mantido em uma placa de alumínio a vácuo (C365 mm x L200 mm x A23 mm). Folha de cobre, folha de alumínio e substratos semelhantes podem ser colocados ou removidos rapidamente, e o substrato é adsorvido sem deformação. O vácuo é fornecido pela bomba de vácuo isenta de óleo integrada (1 unidade) ou conectando a máquina a uma fonte de vácuo externa.

Após o revestimento, o filme é seco na mesma máquina por aquecimento infravermelho. O aquecimento infravermelho de grande área garante uma temperatura uniforme de alta precisão na câmara, e o sistema de aquecimento e secagem cobre da temperatura ambiente até 130 °C com um controlador de temperatura com display digital e uma precisão de ±1 °C. Como a máquina é compacta - C560 mm x L420 mm x A370 mm, 50 kg - ela também pode ser usada dentro de uma glovebox, para pesquisa de filmes que devem ser manuseados em uma atmosfera controlada. Todos os parâmetros são definidos convenientemente através do PLC e do controle por tela sensível ao toque.

Ideal para:

• Pesquisa de revestimento de alta temperatura - filmes cerâmicos, filmes cristalinos, filmes de materiais de bateria e nano filmes especiais.
• Laboratórios que revestem e secam em uma única máquina compacta, com secagem por infravermelhos da temperatura ambiente até 130 °C.
• Pesquisa realizada dentro de uma glovebox, onde as pequenas dimensões e a operação conveniente da máquina economizam espaço.
• Processos que revestem folha de cobre, folha de alumínio e substratos semelhantes mantidos planos em uma placa de alumínio a vácuo sem deformação.
• Trabalho experimental que requer revestimento estável, acionado por motor, com o curso e a velocidade de revestimento definidos de forma contínua na tela sensível ao toque.

Precisa confirmar se o curso de 300 mm, a faixa de espessura de revestimento ajustável e a faixa de secagem por infravermelhos correspondem à sua pesquisa de filmes? Entre em contato com nossos engenheiros de equipamentos de laboratório com os detalhes do seu substrato e material.

Especificações técnicas completas

1. Parâmetros técnicos

2. Marcas dos Principais Componentes Elétricos e Padrão

Observação: Por motivos de entrega, o fornecedor tem o direito de selecionar componentes de outras marcas de grau equivalente de acordo com a oferta do mercado, sem aviso prévio ao cliente.

Onde a Revestidora se Encaixa na Pesquisa de Filmes de Alta Temperatura

Na pesquisa de filmes de alta temperatura, o revestimento e a secagem formam uma sequência: o material formador de filme é preparado como uma pasta ou dispersão, revestido sobre um substrato com uma espessura controlada e seco para formar o filme. Tanto o substrato quanto as condições de secagem influenciam o filme resultante, portanto, equipamentos que realizam o revestimento e a secagem em uma única máquina - com cada parâmetro definido com precisão - ajudam a manter os experimentos comparáveis.

A TOB-RVCH-300 realiza esta sequência em uma única máquina:

1. Colocação do substrato: o substrato - folha de cobre, folha de alumínio ou outro substrato de filme - é colocado na placa de vácuo de alumínio e mantido plano por vácuo, fornecido pela bomba de vácuo isenta de óleo integrada ou por uma fonte de vácuo externa. O substrato é adsorvido sem deformação.
2. Definição de parâmetros: o curso de revestimento (300 mm, contínuo) e a velocidade de revestimento (0-120 mm/s, contínuo) são definidos na tela sensível ao toque, e a espessura de revestimento necessária é definida no aplicador de filme padrão dentro da faixa ajustável de 0-6 mm.
3. Revestimento: o aplicador é acionado pelo motor ao longo do curso na velocidade definida, revestindo o substrato no modo de placa plana.
4. Secagem: o sistema de aquecimento infravermelho seca o filme na câmara, da temperatura ambiente até 130 °C, com a temperatura definida no controlador de temperatura com display digital (precisão de ±1 °C). O aquecimento infravermelho de grande área mantém a temperatura da câmara uniforme.
5. Remoção e avaliação: o filme revestido e seco é retirado da placa de vácuo para caracterização ou para a próxima etapa do processo.

Para filmes sensíveis ao ar ou à umidade, a máquina pode ser operada dentro de uma glovebox, para que a mesma sequência de revestimento e secagem possa ser realizada em uma atmosfera controlada.

Principais características de engenharia da TOB-RVCH-300

1. Aquecimento infravermelho de grande área com temperatura uniforme de alta precisão: A máquina adota aquecimento infravermelho de grande área, garantindo uma temperatura uniforme de alta precisão na câmara. O sistema de aquecimento e secagem cobre da temperatura ambiente até 130 °C com um controlador de temperatura com display digital e uma precisão de ±1 °C.
2. Revestimento de placa plana com aplicador acionado por motor: A máquina utiliza o modo de revestimento de placa plana com um aplicador de filme padrão. O aplicador é acionado por um motor, portanto, a velocidade de revestimento é estável e ajustável.
3. Configurações de curso e velocidade contínuas na tela sensível ao toque: O curso de revestimento é de 300 mm, definido e ajustado de forma contínua na tela sensível ao toque; o acionamento do revestimento é feito por motor, com a velocidade de revestimento também definida e ajustada de forma contínua na tela sensível ao toque dentro da faixa de 0-120 mm/s (por exemplo, para pasta de fosfato de ferro-lítio).
4. Placa de alumínio a vácuo para fixação de substrato sem deformação: A placa de alumínio a vácuo mede C365 mm x L200 mm x A23 mm. Folhas de cobre, folhas de alumínio e substratos semelhantes podem ser colocados ou removidos rapidamente, e o substrato é adsorvido sem deformação. O vácuo é fornecido pela bomba de vácuo isenta de óleo integrada (1 unidade) ou por uma fonte de vácuo externa.
5. Aplicador de filme padrão com alta precisão de revestimento: O aplicador de filme padrão oferece alta precisão de revestimento e espessura de revestimento ajustável - a espessura do raspador é ajustável entre 0-6 mm, a precisão do revestimento é de ±3 µm, e um indicador de discagem opcional de 1 µm está disponível para uma leitura de espessura mais precisa.
6. Largura de revestimento de 100 mm (pode ser ampliada): A largura de revestimento padrão é de 100 mm e pode ser ampliada. Barras raspadoras opcionais e outros dispositivos de medição estão disponíveis para revestimento manual.
7. Compatível com porta-luvas e com economia de espaço: A máquina pode ser usada dentro de uma porta-luvas (glovebox). A operação é conveniente e as dimensões reduzidas - C560 mm x L420 mm x A370 mm - economizam espaço.
8. Controle por CLP + tela sensível ao toque: A máquina é controlada por CLP e tela sensível ao toque, tornando a configuração de cada parâmetro conveniente.

Opções de configuração

• Largura de revestimento: padrão de 100 mm; pode ser ampliada.
• Dispositivos de medição: barra raspadora opcional e outros dispositivos de medição (revestimento manual).
• Fonte de vácuo: bomba de vácuo isenta de óleo integrada (1 unidade) ou conexão a uma fonte de vácuo externa.
• Leitura de espessura: indicador de discagem opcional de 1 µm.

A configuração final para um determinado pedido é definida na confirmação do pedido.

Recomendações práticas de operação

• Substrato e vácuo: coloque o substrato na placa de alumínio a vácuo e ligue o vácuo (bomba de vácuo isenta de óleo integrada ou uma fonte de vácuo externa). O substrato é adsorvido sem deformação; confirme se ele está plano antes do revestimento.
• Configuração dos parâmetros de revestimento: defina o curso de revestimento (300 mm, contínuo) e a velocidade de revestimento (0-120 mm/s, contínua) na tela sensível ao toque, e defina a espessura de revestimento necessária no aplicador de filme padrão dentro da faixa ajustável de 0-6 mm.
• Revestimento: o aplicador é acionado pelo motor ao longo do curso na velocidade definida. A velocidade de revestimento é estável e ajustável, portanto, as execuções feitas com as mesmas configurações podem ser repetidas.
• Secagem: defina a temperatura de secagem no controlador de temperatura com display digital (temperatura ambiente a 130 °C, precisão ±1 °C). O aquecimento infravermelho de grande área mantém a temperatura da câmara uniforme durante a secagem.
• Verificação de espessura: a precisão do revestimento é de ±3 µm; um indicador de discagem opcional de 1 µm pode ser instalado quando for necessária uma leitura de espessura mais precisa.
• Uso em porta-luvas: a máquina pode ser usada dentro de uma porta-luvas; verifique o espaço de trabalho da porta-luvas em relação às dimensões da máquina (C560 mm x L420 mm x A370 mm) antes da instalação.
• Utilidades: a máquina funciona em 220 V / 50 Hz com uma potência de 1,5 kW; confirme o fornecimento no local de instalação antes do comissionamento.
• Limpeza após o uso: mantenha a máquina e a placa de vácuo limpas; limpe com um pano macio umedecido com álcool (consulte Manutenção e Precauções).

Manutenção e Precauções

1. Limpe frequentemente a máquina com um pano macio umedecido com álcool para mantê-la limpa.
2. Aplique óleo nas peças móveis para lubrificação, a fim de manter o movimento suave.
3. Se a máquina não for utilizada por um longo período, limpe as superfícies das peças móveis e borrife óleo antiferrugem nas superfícies para proteção.
4. Verifique periodicamente os parafusos, porcas, pinos e outros fixadores em cada posição da máquina para evitar afrouxamento e para eliminar acidentes de qualidade da máquina e acidentes com lesões pessoais.

Perguntas frequentes de engenharia

P1: Para que serve a TOB-RVCH-300?

A TOB-RVCH-300 é uma máquina de revestimento com secagem infravermelha amplamente utilizada em vários tipos de pesquisa de revestimento de alta temperatura - filmes cerâmicos, filmes de cristal, filmes de material de bateria e filmes nano especiais. Ela foi projetada para se adaptar ao futuro desenvolvimento da ciência e tecnologia para a formação de filmes sob condições de alta temperatura.

P2: Como o curso de revestimento e a velocidade de revestimento são definidos e ajustados?

O curso de revestimento é de 300 mm, definido e ajustado de forma contínua na tela sensível ao toque. O acionamento do revestimento é feito por motor, e a velocidade de revestimento também é definida e ajustada de forma contínua na tela sensível ao toque, dentro da faixa de 0-120 mm/s (por exemplo, para pasta de fosfato de ferro-lítio).

P3: Como a espessura do revestimento é controlada e quão precisa ela é?

A máquina está equipada com um aplicador de filme padrão. A espessura do raspador é ajustável dentro da faixa de 0-6 mm, e a precisão do revestimento é de ±3 µm. Um indicador de discagem opcional de 1 µm pode ser instalado para uma leitura de espessura mais precisa.

P4: Como o substrato é mantido durante o revestimento?

O substrato é mantido em uma placa de alumínio a vácuo medindo C365 mm x L200 mm x A23 mm. Folhas de cobre, folhas de alumínio e substratos semelhantes podem ser colocados ou removidos rapidamente, e o substrato é adsorvido sem deformação. O vácuo é fornecido pela bomba de vácuo isenta de óleo integrada (1 unidade) ou pela conexão de uma fonte de vácuo externa.

P5: Qual é o sistema de aquecimento e secagem da máquina?

A máquina adota aquecimento infravermelho. O sistema de aquecimento e secagem cobre da temperatura ambiente até 130 °C, controlado por um controlador de temperatura com display digital com uma precisão de ±1 °C. O aquecimento infravermelho de grande área garante uma temperatura uniforme de alta precisão na câmara.

P6: A máquina pode ser usada dentro de uma glovebox?

Sim. A máquina pode ser usada em uma glovebox; sua operação é conveniente e suas dimensões reduzidas (C560 mm x L420 mm x A370 mm) economizam espaço.

P7: Qual é a largura de revestimento e ela pode ser alterada?

A largura de revestimento padrão é de 100 mm e pode ser aumentada. Barras raspadoras opcionais e outros dispositivos de dosagem estão disponíveis para revestimento manual.

P8: Como a máquina é controlada?

A máquina é controlada por CLP e tela sensível ao toque, portanto, cada parâmetro pode ser definido convenientemente.

P9: Quais são a fonte de alimentação e as especificações físicas?

A fonte de alimentação é de 220 V / 50 Hz, a potência é de 1,5 kW, o peso é de 50 kg e as dimensões são C560 mm x L420 mm x A370 mm. A máquina possui uma bomba de vácuo isenta de óleo integrada (1 unidade).

Pronto para adicionar secagem por infravermelho ao seu fluxo de trabalho de revestimento de filme em laboratório? Solicite uma cotação para o TOB-RVCH-300 com seu tipo de substrato, material de revestimento e espessura de filme desejada. Nossos engenheiros de equipamentos de laboratório podem aconselhar sobre as configurações de curso e velocidade, o perfil de temperatura de secagem e a configuração da glovebox.
