Máquina de corte de eletrodo
加载中...
electrode cutting machine electrode cutting machine electrode cutting machine electrode cutting machine

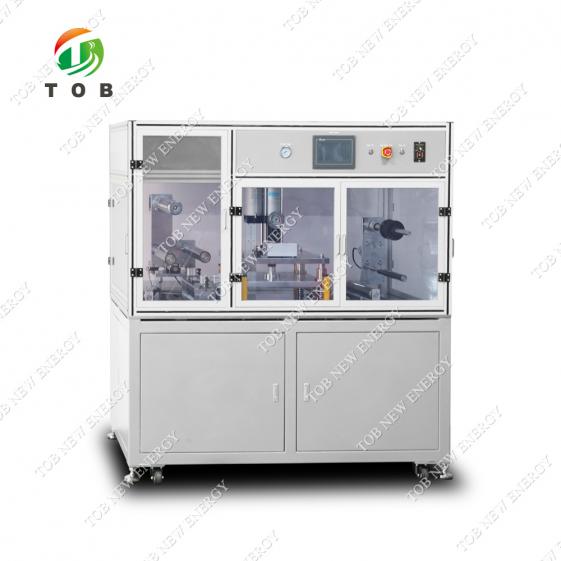

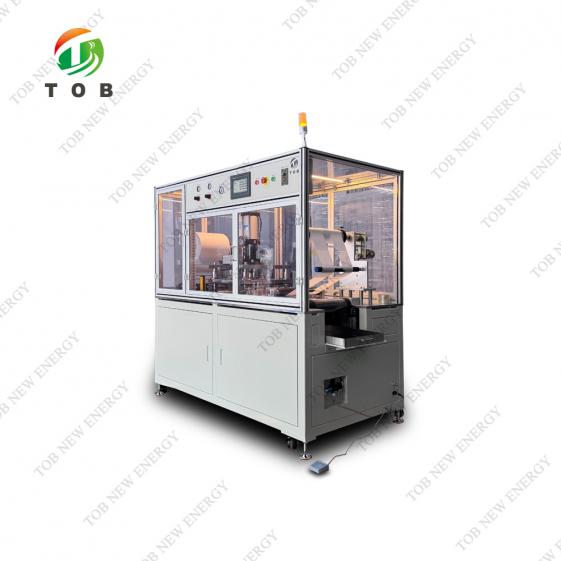

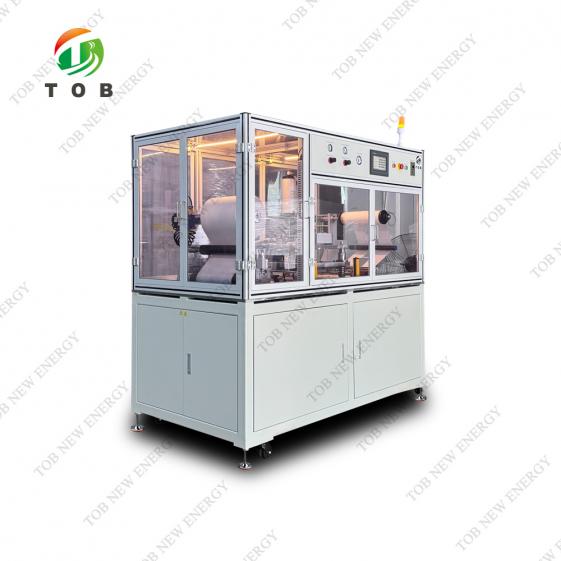

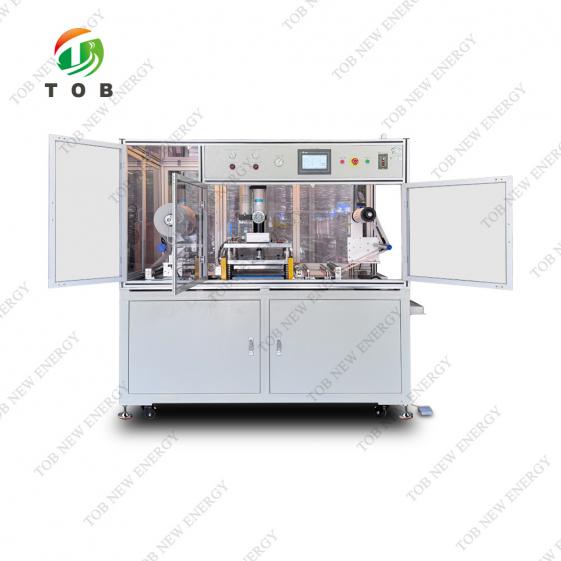

Máquina de cortador automática de eletrodo de laboratório

Esta máquina de corte de matriz automática de eletrodo TOB-ADCM-300 é usada para folhas de cátodo e ânodo que cortam o corte automático na fabricação e pesquisa de baterias Consiste em dispositivo de desenrolamento automático, dispositivo de correção automática, dispositivo de posicionamento do eletrodo, dispositivo de perfuração e corte de eletrodos, dispositivo de tração de direção, dispositivo de coleta de resíduos automáticos e outros mecanismos.

  • Marca:

    TOB NEW ENERGY

  • item número.:

    TOB-ADCM-300

  • pedido (moq):

    1set

  • Pagamento:

    L/C,T/T

  • origem do produto:

    China

  • porto de embarque:

    XIAMEN
inquérito agora
Detalhes do produto

Máquina de corte automática e de corte automática de laboratório para ânodo de bateria de lítio e corte de eletrodo de cátodo


ESPECIFICAÇÕES

Esta máquina de corte de matriz automática de eletrodo TOB-ADCM-300 é usada para folhas de cátodo e ânodo que cortam o corte automático na fabricação e pesquisa de baterias Consiste em dispositivo de desenrolamento automático, dispositivo de correção automática, dispositivo de posicionamento do eletrodo, dispositivo de perfuração e corte de eletrodos, dispositivo de tração de direção, dispositivo de coleta de resíduos automáticos e outros mecanismos


Composição do componente principal

*Dispositivo de descarga: adota a estrutura do eixo de aumento do ar, o eixo de risings de ar com a escala de posicionamento; adota o servo torque eletrodo automaticunwinding

*Componente de limitação do eletrodo: adota a roda de guia limitando a placa para limitar o eletrodo, para garantir que o transmissão do eletrodo não decida

*Componente de acionamento: adota o motor de escalonamento para controlar a tração e pode definir qualquer comprimento de eletrodo para tração

*Componente de perfuração: o molde da faca de tração é perfurado para cima e para baixo e o palete do molde da faca adota o mecanismo modular, que é conveniente para descarregar, descarregar e ajustar

*Componente de ajuste da correia transportadora: a correia transportadora circula uma série de hastes de tampa excessiva para limitar o superestramento do correio transportador

*Dispositivo de proteção: a estrutura do perfil de alumínio com a tampa do protetivo de placa de plexiglas está instalada e a parte de corte de matriz é instalada com aproteção da fibra óptica


Parâmetros técnicos

Índice de parâmetros do equipamento

Parâmetro

Largura máxima de alimentação

300 mm

Área de processamento máximo

Tamanho máximo de perfuração 320 (incluindo guia)*240mm

Espessura dos requisitos de tamanho de matriz

Espessura> 8mm

Controle de alimentação

Velocidade de alimentação ajustável e etapa

Alimente etapa de precisão

± 0 1mm

Dispositivo de segurança

Guardas de proteção e segurança da grade de infravermelho

Precisão da etapa de alimentação

<0 1mm

Interface de operação

Interface humana-máquina inteligente

Peso da bobina

<50kg

Diâmetro externo da bobina

<300mm

Punhando a vida da faca

1-5 milhões de vezes (de acordo com a qualidade do molde e a precisão do ajuste da máquina)

BURR

Burr vertical ● ¤15îm, Burr horizontal ● ¤20îmm

Diâmetro do carretel

3 polegadas (diâmetro interno)

Reciclagem de sucata

Dispositivo automático de separação e reciclagem de resíduos

Modo de operação

Modo automático/manual

Sistema de controle

Plc

Poder total

3kw

Tensão de fornecimento

AC220V monofásico

Peso da máquina

700 kg

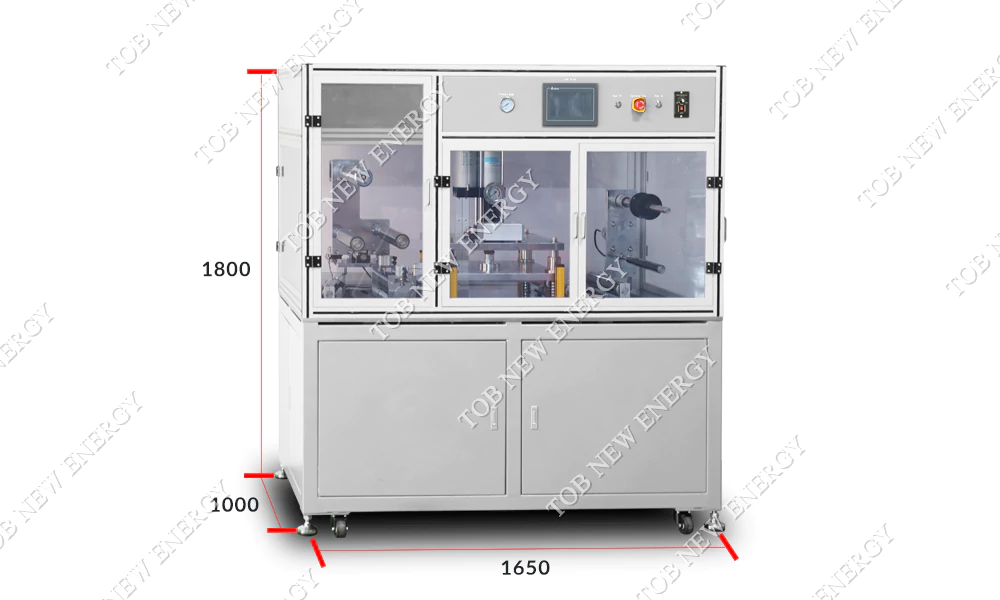

Dimensão geral

L1650*W1000*H1800mm


Requisitos ambientais

Padrão de parâmetro

Parâmetro

Temperatura ambiente

0 ~ 40 ° C.

Umidade relativa

20 ~ 90%RH

Fonte de energia

Fase única 220V, 50Hz

Faixa de flutuação de tensão

±10%

Ar comprimido

0 4 ~ 0 8mpa

Faixa de flutuação de pressão

±10%

Sem gases corrosivos, líquidos, gases explosivos no local


Exibição do produto

Automatic Electrode Die Cutting Machine
