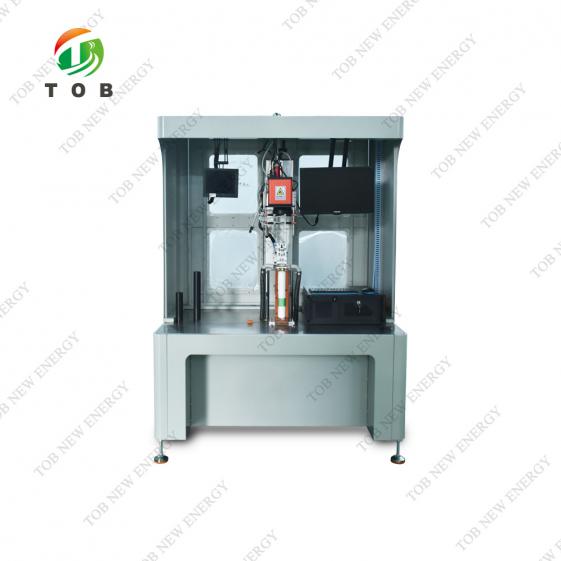

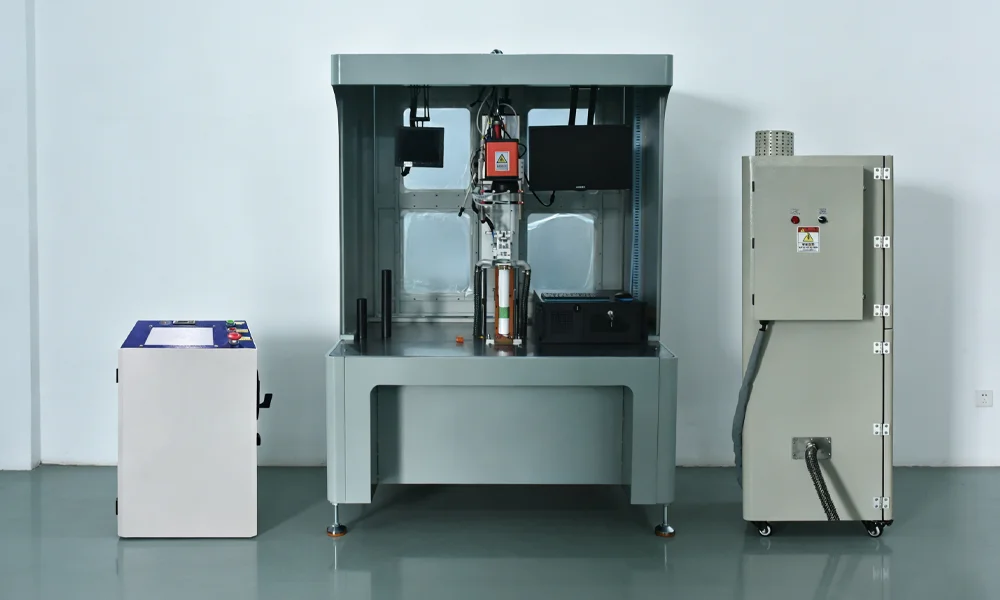

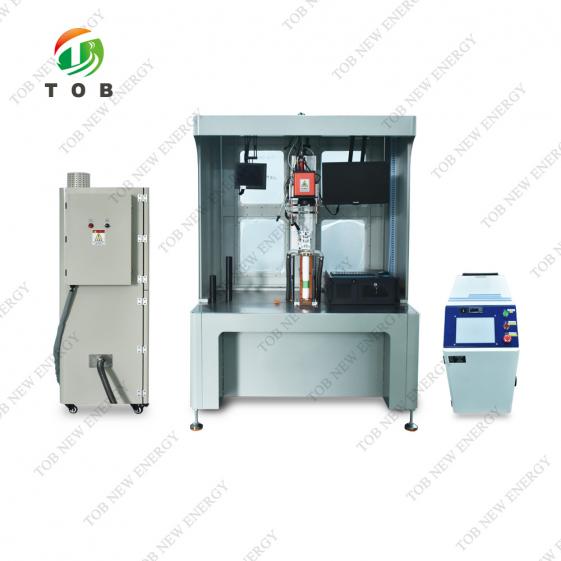

Máquina de soldagem a laser para coletores de corrente de bateria cilíndricos sem abas

Máquina de soldagem a laser para coletores de corrente de bateria cilíndricos sem abas

ESPECIFICAÇÕES

Visão geral do produto

● Esta máquina de soldagem a laser TOB-ZFJ50320-3000 foi projetada para baterias cilíndricas de íon-lítio, com foco na soldagem de alta precisão dos coletores de corrente positivo e negativo.

● É comumente utilizado em linhas de produção de baterias, fabricação piloto e ambientes de produção em massa, desde o laboratório, onde a consistência da soldagem, a taxa de rendimento e a estabilidade do processo são cruciais.

● O sistema integra posicionamento de células baseado em dispositivos de fixação, prensagem pneumática e soldagem a laser galvanométrica, permitindo alinhamento preciso e resultados de soldagem estáveis para estruturas de baterias sem mesa.

Descrição do produto

● A máquina funciona posicionando com segurança a célula cilíndrica achatada da bateria usando um dispositivo de fixação de precisão. Após o posicionamento manual do coletor de corrente, uma cabeça de prensa pneumática aplica pressão uniforme para estabilizar a área de soldagem. Um sistema a laser controlado por galvanômetro realiza então uma soldagem rápida e precisa nos coletores de corrente positivo e negativo.

● Este equipamento foi projetado para suportar designs modernos de baterias sem abas, ajudando os fabricantes a melhorar a condutividade elétrica, reduzir a resistência interna e manter uma qualidade de soldagem consistente durante toda a produção.
Com controle baseado em CLP e um design mecânico ergonômico, a máquina oferece operação confiável, fácil integração e estabilidade de produção a longo prazo.

Princípio de funcionamento e fluxo do processo

Princípio de funcionamento:

● A máquina combina posicionamento mecânico, prensagem pneumática e controle de energia a laser para obter soldagem precisa e repetível de coletores de corrente de baterias.

Fluxograma do processo:

● Posicione manualmente a célula cilíndrica achatada da bateria.

● Posicione manualmente o coletor de corrente

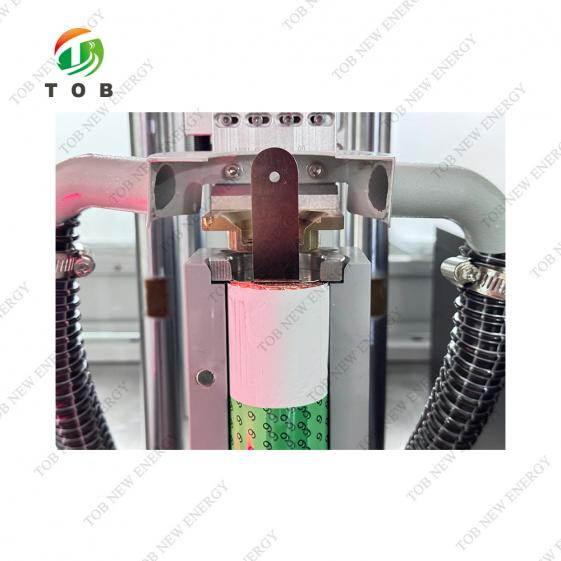

● O cilindro pneumático pressiona e fixa o coletor

● O sistema de laser galvanométrico realiza soldagem de precisão.

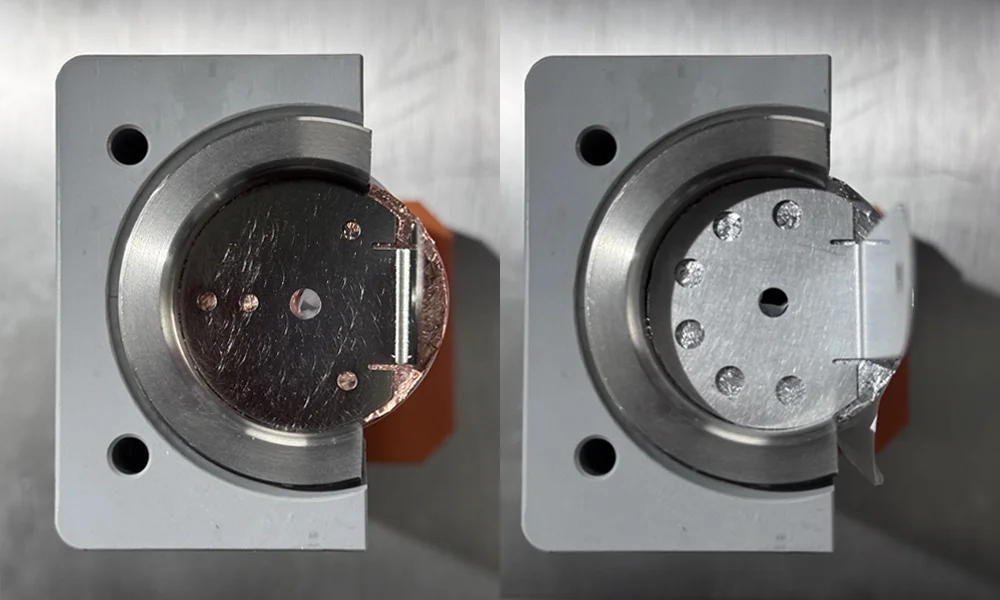

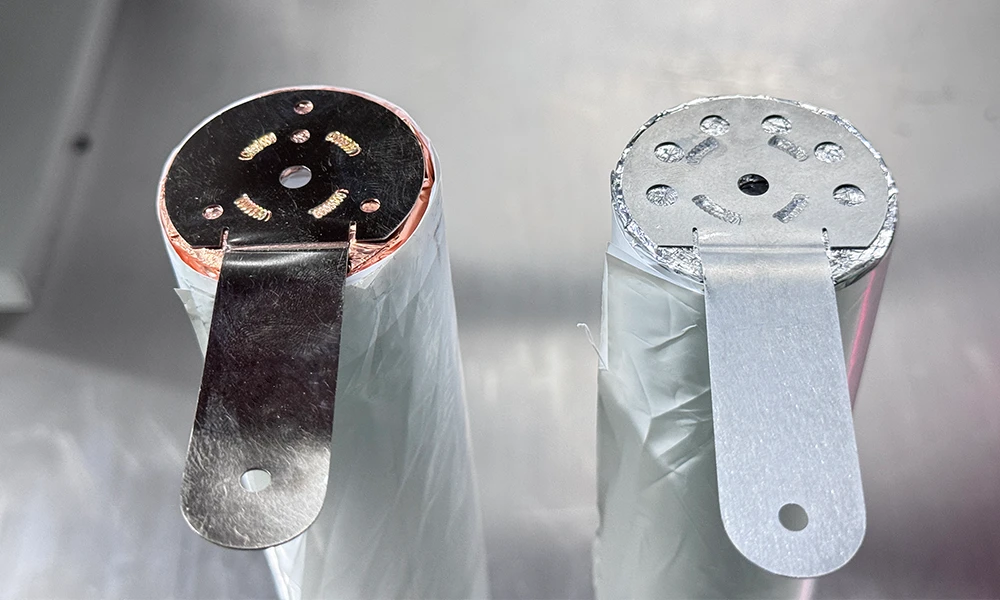

● Os coletores positivo e negativo são soldados sequencialmente

● A extração de poeira limpa a área de soldagem.

● A célula soldada é transferida manualmente para o processo de revestimento.

Componentes principais do sistema:

● Sistema de Posicionamento Celular
Garante o alinhamento preciso de células cilíndricas utilizando cilindros pneumáticos e dispositivos de fixação de precisão.

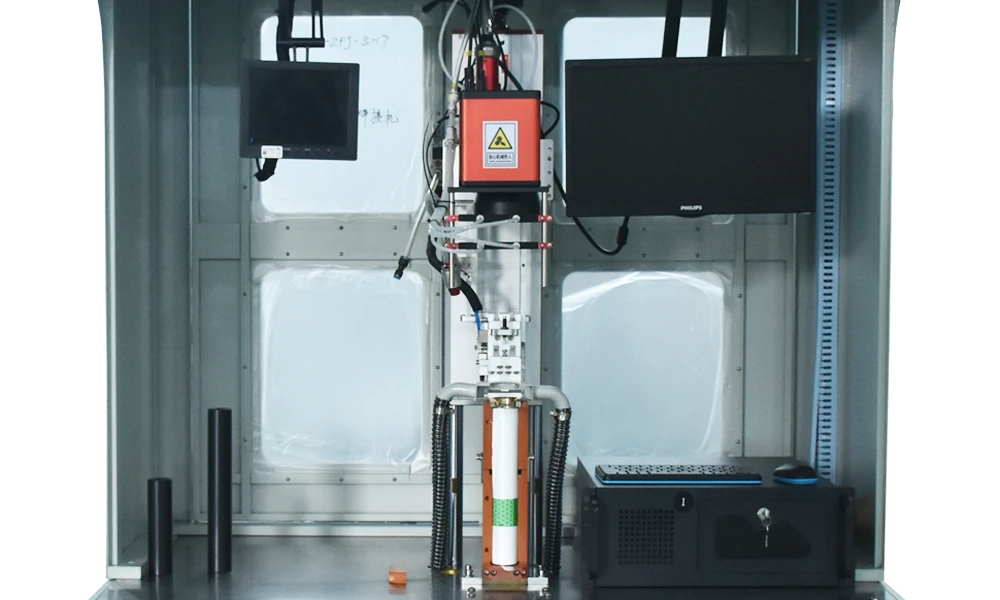

● Conjunto da cabeça da prensa de soldagem

Proporciona pressão estável e uniforme através de cilindros pneumáticos, guias lineares e mecanismos de mola.

● Sistema de soldagem a laser

Inclui um scanner galvanométrico, cilindros de posicionamento e uma fonte de laser industrial para soldagem de coletores de corrente de alta velocidade.

● Sistema de Controle Elétrico

O controlador PLC, a interface HMI com tela sensível ao toque, os sensores, os relés e os componentes de segurança garantem o controle preciso do processo e a segurança operacional.

● Estrutura e Envoltório da Máquina

Construída com aço estrutural, plataformas revestidas resistentes à corrosão e cabines de segurança em liga de alumínio com painéis transparentes de PVC.

Parâmetros técnicos do equipamento

● Taxa de qualificação do produto: 99% (referindo-se apenas ao descarte de produtos causado por problemas no equipamento)

● Capacidade/velocidade de um único equipamento (máquina individual): ≥2PPM (varia ligeiramente dependendo do processo do material)

● Taxa de utilização do equipamento: ≥95% (Falhas causadas apenas pelo equipamento)

● Equipamento elétrico: Tensão 380V 50Hz; A flutuação de tensão é inferior a ±10%

● Potência do equipamento: 10 kW

● Requisito da fonte de ar: ≥0,6Mpa (fornecido pelo cliente)

● Ar comprimido: Pressão 0,5-0,7 MPa, consumo 100 L/min

● O design da máquina deve alcançar um excelente desempenho ergonômico.

● Os materiais estruturais da máquina devem ser preferencialmente alumínio, aço inoxidável ou galvanizados para evitar a corrosão.

● Linhas de produção piloto de baterias

● Ampliação de escala do laboratório para a produção

● Soluções personalizadas para fabricação de baterias

● Processos avançados de soldagem para P&D de baterias

Principais vantagens
● Projetado especificamente para estruturas de baterias cilíndricas sem abas

● Soldagem a laser de alta precisão de coletores de corrente

● Qualidade de soldagem estável com taxa de rendimento ≥99%

● Garante a produção consistente em linhas de fabricação de baterias.

● Adequado tanto para linhas piloto quanto para produção em larga escala

● Fácil integração em sistemas de produção de baterias existentes
