Eletrodo de Cátodo LMFP em Folha de Alumínio Revestida com Carbono

Eletrodo de Cátodo LMFP em Folha de Alumínio Revestida de Carbono - TOB-CE-LMFP-D-180241

Eletrodo LMFP calandrado de dupla face, 241 x 180 mm, 28 mg/cm² em folha revestida de carbono de 15 μm, 5 folhas por embalagem a vácuo

Visão Geral do Produto e Aplicações Ideais

O TOB-CE-LMFP-D-180241 é um eletrodo acabado, não um pó nem uma pasta. O fosfato de ferro e lítio e manganês é revestido em ambas as faces de uma folha de alumínio de 15 μm que já possui uma camada de carbono de 1 μm em cada lado, e o revestimento é então calandrado para uma densidade compactada de 2,3 g/cm³. A folha mede 241 mm de comprimento por 180 mm de largura, mas o revestimento tem apenas 150 mm de largura: uma faixa de 15 mm de folha nua é deixada ao longo de cada uma das duas bordas longas, para que o eletrodo possa ser soldado, fixado ou preso sem que a ferramenta toque no material ativo.

O material em si é a razão pela qual esta folha existe. O LMFP mantém a estrutura de fosfato de olivina que torna o LFP seguro e durável, e coloca manganês na rede cristalina para elevar a tensão de operação. Esse é o argumento comercial em uma frase: mais energia por quilograma do que o LFP, sem os comprometimentos térmicos e de vida útil de mudar para um óxido em camadas. A compensação é real, e é ela que molda o resto desta página. Os fosfatos de olivina conduzem elétrons mal, e são difíceis de prensar a uma alta densidade, então tanto o substrato sob o revestimento quanto a etapa de calibração acima dele carregam mais do desempenho do que fariam em um eletrodo NMC.

Os valores de referência para o projeto de células são 140 mAh/g em uma faixa de 2,5 a 4,3 V, com 94,90% da massa de revestimento sendo material ativo. Leia-os como valores de referência e não como garantias: a capacidade que você realmente obtém depende do seu eletrólito, do seu protocolo de formação e da taxa em que você testa. O que a folha fixa é a geometria e a carga, para que, quando você medir uma diferença posteriormente, possa atribuí-la ao seu processo em vez de a um eletrodo que chegou ligeiramente diferente do anterior.

Os compradores o utilizam de três maneiras. Como um eletrodo de triagem quando uma nova fonte de LMFP ou um novo eletrólito precisa ser comparado a uma linha de base, onde um pacote de 5 folhas é suficiente para executar um pequeno projeto de experimentos em células do tipo moeda. Como um eletrodo de construção para um programa de células tipo bolsa em escala de laboratório, onde 241 x 180 mm é próximo ao formato de uma célula de camada única ou de poucas camadas. E como referência na inspeção de recebimento, onde a mesma geometria é executada em comparação com uma folha de fornecedor na mesma linha, para que apenas o material diferir entre os dois braços do teste.

Ideal para:

• Triagem em células moeda de formulações de LMFP, eletrólitos e protocolos de formação em uma carga fixa e conhecida
• Construções de células do tipo bolsa de camada única e poucas camadas que precisam de um formato de eletrodo de 241 x 180 mm
• Ensaios comparativos de folha de alumínio revestida de carbono versus alumínio simples como substrato de cátodo
• Estudos de calandragem e laminação onde 2,3 g/cm³ é a linha de base a partir da qual se afastar
• Inspeção de recebimento, onde a comparação lote a lote requer geometria idêntica entre lotes

Esta página cobre apenas o eletrodo, e vale a pena ser explícito sobre os limites. Se o que você precisa é o material ativo, o pó de cátodo LMFP é um produto separado fornecido por peso, para compradores que revestem sua própria folha. Se a sua avaliação for realizada em células moeda, o caminho desde o corte até o teste é coberto pelo equipamento de linha de laboratório de células moeda; se você estiver construindo a célula tipo bolsa, as estações que correspondem à tabela de processos mais abaixo estão listadas em linha de montagem de células tipo bolsa. Os eletrodos livres de solvente pertencem a outra família novamente, e a página de filme de eletrodo seco é o ponto de referência mais próximo neste site. O que esta folha não pode fazer é prever o resultado da sua célula: ela é um insumo para um processo, e um pacote de 5 folhas é dimensionado para avaliação, não para produção.

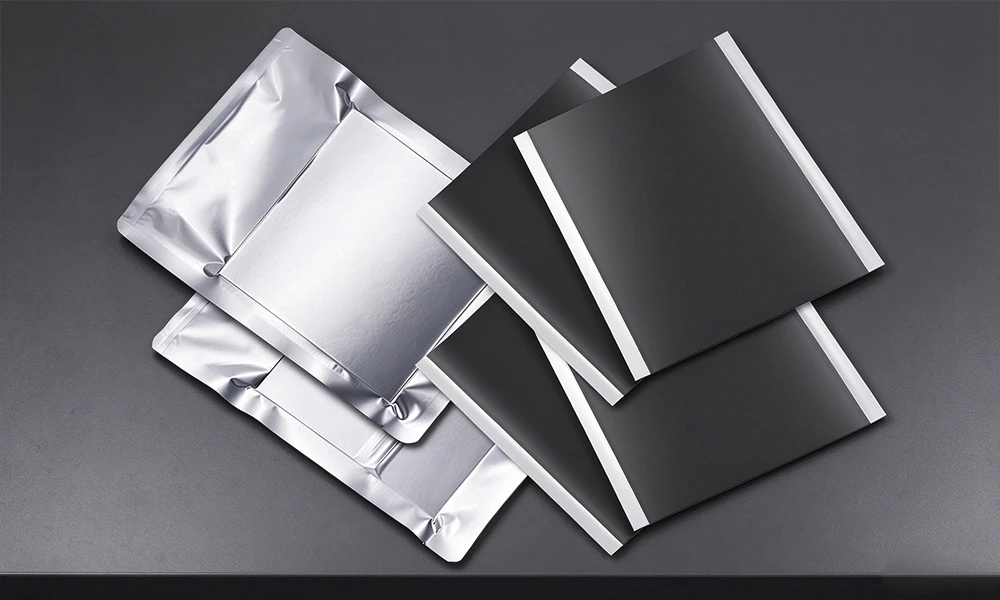

Três folhas acabadas ao lado de dois pacotes selados a vácuo. A área escura é o revestimento de LMFP calandrado; as faixas brilhantes são as margens de folha nua de 15 mm deixadas ao longo de duas bordas.

Envie-nos o tamanho do eletrodo que você realmente precisa e quantas folhas o primeiro lote de avaliação consome, e retornaremos com o tamanho de corte, a carga e a embalagem antes de você fazer o pedido.

Especificações Completas

A primeira tabela é a ficha técnica para este tamanho, reproduzida sem arredondamento. Qualquer item com tolerância é escrito como o valor nominal seguido da tolerância, porque em um eletrodo esses dois números têm o mesmo peso estrutural: uma folha que atinge 28 mg/cm² mas chega a 2,5 g/cm³ não é a peça que você especificou.

1. Eletrodo e Revestimento

Duas linhas nessa tabela passam despercebidas facilmente, e ambas alteram a finalidade de uso da folha. A linha do substrato traz dois números, e não um: uma folha de 15 μm com 180 mm de largura e uma camada de carbono de 1 μm que cobre apenas a largura revestida de 150 mm. Os 15 mm restantes em cada lado são de alumínio puro, exatamente o que uma solda de aba precisa. A última linha é uma fórmula em vez de um valor, e a terceira subseção abaixo a detalha por completo.

2. Embalagem, Armazenamento e Outros Tamanhos

Assim que um pacote é aberto, as folhas absorvem a umidade do ar, e um eletrodo seco é o que diferencia um revestimento que adere daquele que cria bolhas após o preenchimento com eletrólito. A nota da ficha técnica é propositalmente curta: sele as folhas novamente após a abertura e armazene-as em uma estufa a 60 °C ou em um porta-luvas. Qualquer uma das opções é aceitável, mas escolha uma e mantenha-a, pois as duas geram estados de superfície diferentes e alternar entre elas no meio do programa introduz uma variável que você não pretendia testar.

Outros tamanhos são feitos sob encomenda, e vale a pena saber quais números são fáceis de mudar e quais não são. O comprimento e a largura seguem a matriz de corte. A largura revestida e a margem de 15 mm seguem o cabeçote de revestimento, portanto, uma margem diferente representa uma execução de revestimento distinta, e não uma etapa de aparagem. A carga, 28 mg/cm², segue o vão de revestimento e o teor de sólidos. Se você precisar de uma pequena alteração, especifique em qual borda a margem deve ficar, pois uma margem de 15 mm em duas bordas e uma margem de 15 mm em uma única borda não formam a mesma peça quando a folha chega ao dispositivo de empilhamento.

3. Massa de Material Ativo, Capacidade da Célula e Espessura

Tudo nesta subseção consiste em aritmética com base na tabela acima. Nada disso é um valor adicional da ficha técnica, e nada disso deve ser citado a um cliente como um resultado medido. O objetivo é permitir que você dimensione um teste antes que as folhas cheguem.

Capacidade por lado = capacidade específica x área revestida x densidade areal do revestimento x fração de material ativo. A área que pertence a essa fórmula é a área revestida, 241 mm x 150 mm, e não o eletrodo completo, porque as margens não revestidas não carregam nenhum material ativo.

Três premissas fundamentam esses números, e você deve concordar com todas as três antes de incluir qualquer uma delas em uma proposta:

• 28 mg/cm² é a carga em cada face. Essa é a convenção usual de ficha técnica para um eletrodo de dupla face. Se o seu fornecedor se refere às duas faces combinadas, reduza pela metade cada valor de massa e capacidade na tabela.
• A área revestida contém o material ativo. Faça o mesmo cálculo para a área total do eletrodo de 433,80 cm² e cada valor aumenta em 20%, porque 180 mm divididos por 150 mm é 1,2 e a diferença é a folha nua.
• A camada de carbono fica fora da massa da folha. A ficha técnica não pesa as camadas de 1 μm separadamente, portanto, o valor de 22 g cobre apenas a folha mais os dois revestimentos.

As tolerâncias também valem a pena ser consideradas. Uma tolerância de ±0,4 mg/cm² em 28 mg/cm² é de ±1,4%, o que representa ±38 mAh em uma folha de dupla face de 2,69 Ah, ou aproximadamente um porcento e meio da célula. Os ±0,1 g/cm³ na densidade compactada não alteram a massa, mas movem a espessura por lado entre cerca de 117 μm e 127 μm, de modo que uma altura de pilha calculada a partir dos 122 μm nominais pode divergir em 10 μm por folha antes que qualquer problema ocorra.

Os valores na subseção 3 são derivados da ficha técnica pelas fórmulas mostradas. Eles não são especificações medidas separadamente e carregam as tolerâncias acima.

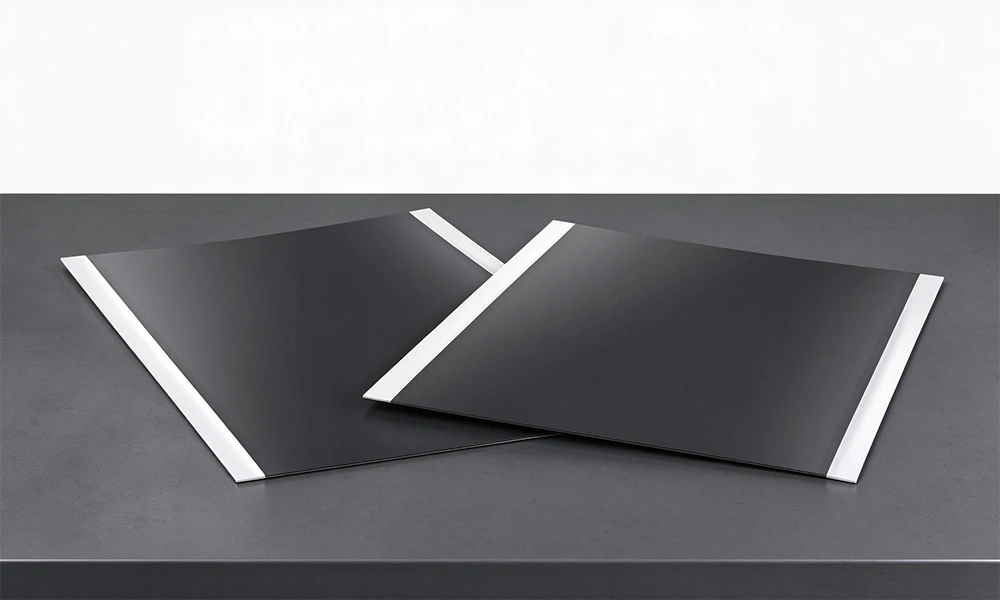

As duas faixas brilhantes em cada folha são as margens de 15 mm, uma ao longo de cada borda longa. Tanto o revestimento quanto a camada de carbono de 1 μm param na largura revestida de 150 mm, portanto, o que é visível ali é a folha de alumínio nua.

Processo de Referência para Células do Tipo Bolsa de Eletrodo de Dupla Face

A rota abaixo é a sequência de referência que a TOB indica para transformar esta folha em uma célula tipo bolsa de eletrodo de dupla face. A coluna de equipamentos nomeia a estação que realiza cada etapa, e cada um desses modelos é um item de catálogo, e não um espaço reservado. Os parâmetros são pontos de ajuste de referência para planejamento, e não uma receita validada: seu eletrólito, seu separador e seu formato de célula alterarão os tempos de cozimento e a corrente de formação, e devem fazê-lo.

1. A Rota de Referência, Estação por Estação

Leia a primeira linha como o link de retorno para a seção anterior. A configuração da capacidade da célula não possui nenhum equipamento associado porque é um cálculo: capacidade específica x área do eletrodo x densidade areal do revestimento x teor de material ativo, que é a fórmula trabalhada acima. Tudo a jusante desse número, desde a quantidade de eletrólito injetado até a janela de classificação, escala com ele; portanto, um erro na premissa de carregamento propaga-se até a última estação.

2. A metade de montagem da rota como um fluxograma

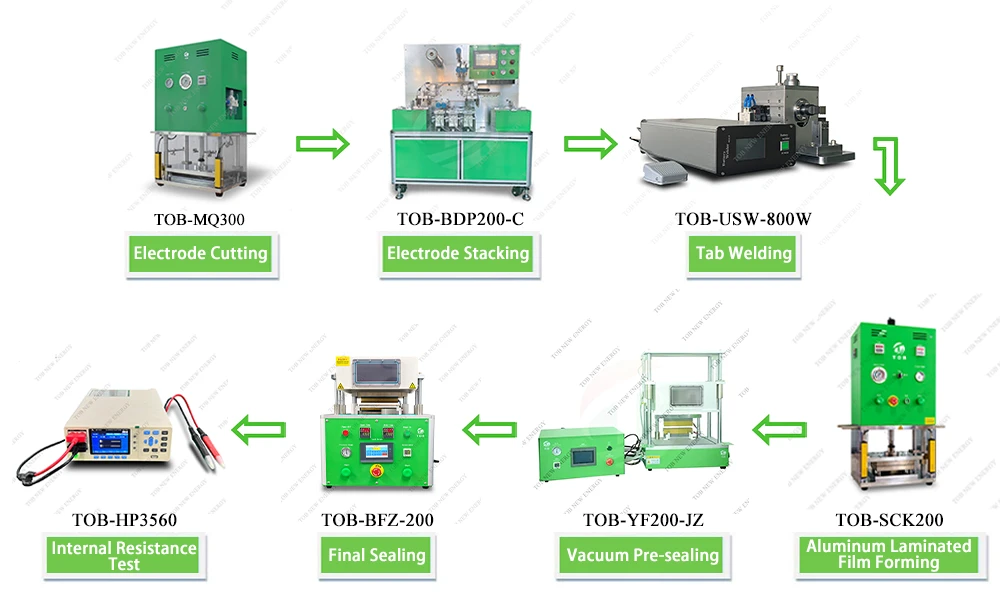

Sete estações da rota da célula do tipo bolsa (pouch cell): corte de eletrodo TOB-MQ300, empilhamento de eletrodos TOB-BDP200-C, soldagem de abas TOB-USW-800W, conformação de filme laminado de alumínio TOB-SCK200, pré-selagem a vácuo TOB-YF200-JZ, selagem final TOB-BFZ-200 e teste de resistência interna TOB-HP3560.

O fluxograma não é a tabela inteira, e vale a pena ver qual parte ele abrange. Vai desde o corte até o teste de resistência após a selagem final, ou seja, a metade geométrica e de selagem da rota. Cozimento, preenchimento de eletrólito, envelhecimento e formação ficam entre a pré-selagem a vácuo e a selagem final na tabela, e são etapas de processo em fornos e equipamentos de caixa de luvas, em vez de estações neste ciclo de montagem, razão pela qual não aparecem como uma caixa.

3. Triagem do eletrodo em células-moeda primeiro

A maioria dos compradores não começa com a célula tipo bolsa. Eles começam com uma célula-moeda, porque uma célula-moeda responde à pergunta para a qual o eletrodo foi comprado, que é se este lote de LMFP e este eletrólito fornecem a capacidade e a eficiência do primeiro ciclo que a ficha técnica implica, e responde a isso com alguns centímetros quadrados de material por célula em vez de uma folha inteira de 241 x 180 mm. O pacote de 5 folhas cobre então uma pequena matriz de formulações, em vez de uma única construção.

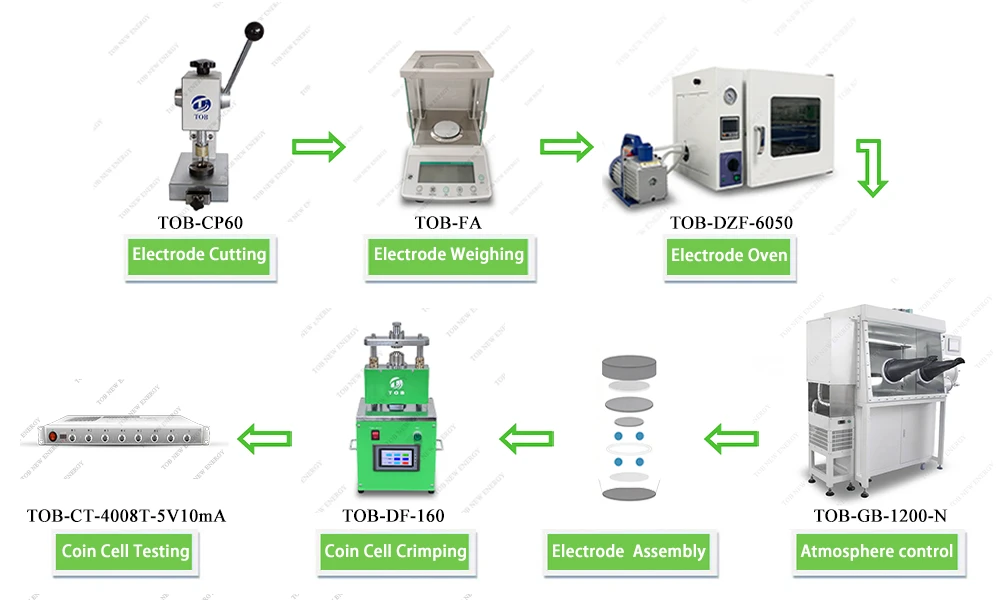

A rota da célula-moeda em sete estações: corte de eletrodo TOB-CP60, pesagem de eletrodo TOB-FA, forno de eletrodo TOB-DZF-6050, controle de atmosfera TOB-GB-1200-N, montagem de eletrodo, crimpagem de célula-moeda TOB-DF-160 e teste de célula-moeda TOB-CT-4008T-5V10mA.

Duas estações nesse fluxograma são aquelas que decidem se seus números significam alguma coisa. A estação de pesagem é onde a carga do disco puncionado é verificada, porque um disco de 12 mm cortado de uma folha com tolerância de ±0,4 mg/cm² não tem a mesma massa ativa que o disco seguinte, e a capacidade por grama só se compara entre células se a massa for conhecida. A estação de atmosfera é onde o eletrodo é mantido seco entre o forno e a crimpagem, e esse é o mesmo problema de umidade da nota de armazenamento na tabela de especificações, movido para dentro da caixa de luvas.

Por que a camada de carbono e a calandragem importam neste eletrodo

Comece com o que está sob o revestimento. O alumínio é um bom coletor e uma interface ruim: ele passiva ao ar em segundos, e o óxido que se forma é resistivo. Uma camada de carbono de 1 μm em cada face substitui esse óxido por uma superfície condutora, ligeiramente rugosa e estável contra o eletrólito. Em um eletrodo de NMC, o revestimento ainda funcionaria, mas você poderia discutir se ele merece seu lugar. Em um fosfato de olivina, você não pode: o LMFP conduz elétrons muito menos do que um óxido em camadas, de modo que a resistência da interface é uma parcela muito maior da resistência total da célula, e cada miliohm na folha vale mais aqui do que em outros lugares da célula.

A camada de carbono também cumpre uma função mecânica que o argumento elétrico tende a esconder. A 28 mg/cm², o revestimento tem aproximadamente 122 μm de espessura de cada lado, o que é um eletrodo grosso para os padrões de laboratório, e um revestimento grosso é mantido na folha apenas pelo aglutinante, a menos que haja algo em que ele possa se ancorar. A rugosidade da camada de carbono é esse algo. Remova-a e o modo de falha não será uma perda gradual de desempenho, mas sim a deslaminação: uma folha que parece perfeita no saco e solta o revestimento na margem depois de ter sido puncionada, empilhada e manuseada. Nada a jusante se recupera disso.

A calandragem é a outra metade da mesma troca. Pressionar o revestimento aumenta a densidade de energia volumétrica e melhora o contato partícula a partícula, e ambos aparecem imediatamente nos números. Ela também fecha a porosidade, e a porosidade é o espaço que o eletrólito precisa preencher e o espaço pelo qual os íons de lítio precisam se mover. Se 2,3 g/cm³ é o ponto certo nessa curva, isso depende da taxa que você precisa, e essa é uma decisão para o design da sua célula e não para o fornecedor do eletrodo. O que a folha faz é manter o valor dentro de ±0,1 g/cm³, de modo que, quando você o altera, o faz deliberadamente e pode atribuir o resultado à mudança.

A fração de material ativo de 94,90% é a terceira alavanca, e é aquela que os compradores leem com menos atenção. Os 5,10% restantes são aglutinantes e aditivos condutores, e esse é o orçamento a partir do qual tanto a adesão quanto a rede eletrônica dentro do revestimento são pagas. Uma fração ativa maior oferece mais capacidade para a mesma massa; também deixa menos espaço para a rede de negro de fumo que transporta elétrons para a folha, o que é precisamente a fraqueza da química. 94,90% é um valor de compromisso, e é citado com duas casas decimais porque entra em todos os cálculos de capacidade que você executará nesta folha.

As margens de 15 mm merecem um parágrafo próprio porque são a parte do projeto que falha primeiro na produção. A aba positiva é soldada por ultrassom ao eletrodo, e a soldagem ultrassônica precisa de metal limpo: colocar a sonotrode no revestimento faz com que o núcleo da solda capte material ativo e aglutinante, o que resulta em uma junta fraca e uma fonte de contaminação dentro da bolsa. A mesma tira é o que o grampo segura quando a folha é transferida do punção para o empilhador. Uma margem larga o suficiente para a aba, mas não para o grampo, ainda lhe dá um problema de manuseio, razão pela qual a margem é especificada como um parâmetro de revestimento e não deixada para a matriz de corte.

O que nada disso conserta é a célula. O valor de referência de 140 mAh/g na tabela é cotado sem uma taxa associada, portanto, trate-o como um ponto de comparação entre lotes medidos da mesma maneira, em vez de um valor absoluto que você pode colocar em uma especificação. O mesmo se aplica à janela de 2,5 a 4,3 V: é uma faixa de referência para projeto, e o limite superior que você realmente usa é uma decisão de vida útil antes de ser uma decisão de capacidade. O eletrodo é uma entrada bem controlada; a saída ainda é o seu processo.

Características de engenharia principais

• Carga e densidade são duas promessas separadas. 28 ± 0,4 mg/cm² e 2,3 ± 0,1 g/cm³ são números independentes, e uma folha pode atender a um enquanto erra o outro. Ambos aparecem como tolerâncias na ficha técnica para que ambos possam ser verificados na chegada, em vez de inferidos a partir dos resultados das células três semanas depois.
• Ambas as faces são revestidas e calandradas. Este é um eletrodo de dupla face no sentido acabado, e não uma folha de face única revestida duas vezes. O valor de 122 μm por face e a altura de pilha de 261 μm na tabela de cálculo pressupõem que as duas faces sejam simétricas; portanto, se você medir apenas uma face, incorpore o resultado no total em vez de em uma comparação de face única.
• A camada de carbono para na largura revestida. 1 μm em cada face, ao longo de 150 mm, dentro de uma folha de 180 mm. Os 15 mm externos são alumínio nu, e esse limite é uma característica da peça, não um artefato da corrida de revestimento.
• Duas margens nuas, uma ao longo de cada borda longa. Elas são a zona de solda da aba e a zona do grampo. Em um tamanho personalizado, diga a qual borda pertence a margem: duas margens e uma margem são peças diferentes no dispositivo de empilhamento.
• Fração de material ativo de 94,90%, cotada com duas casas decimais. Não é decoração. Ela multiplica diretamente na massa de material ativo e, portanto, na capacidade de cada célula que você constrói a partir da folha, e um erro de um por cento nela altera um eletrodo de 2,69 Ah em cerca de 27 mAh.
• Cinco folhas por embalagem a vácuo. O tamanho da embalagem é uma quantidade de avaliação: suficiente para uma matriz de célula tipo moeda ou algumas células do tipo bolsa de camada única, insuficiente para encher uma linha de produção, e mantém a quantidade aberta pequena o suficiente para ser armazenada adequadamente.
• Outros tamanhos fabricados sob encomenda. O comprimento e a largura seguem a matriz; a largura revestida e a margem seguem o cabeçote de revestimento; a carga segue o vão de revestimento e o teor de sólidos. Alterar a margem é uma nova execução de revestimento, e não uma etapa de corte, e deve ser cotada como tal.

Manuseio, Armazenamento e Segurança

1. Armazenamento Após a Abertura da Embalagem

A nota da ficha técnica é curta e constitui toda a especificação de armazenamento: vede as folhas novamente após a abertura e armazene-as em uma estufa a 60 °C ou em uma caixa de luvas (glovebox). Ambas são aceitáveis e a escolha é sua, mas tome essa decisão uma única vez. Um eletrodo seco em uma estufa e um eletrodo mantido em uma caixa de luvas chegam ao empilhador com estados de superfície diferentes, e um programa que alterne entre os dois no meio do processo introduzirá uma variável que será muito difícil de separar da química posteriormente.

O que a nota está protegendo é contra a umidade, e a falha que ela evita não é sutil. A água absorvida pelo revestimento sai novamente durante a secagem a vácuo e a pré-vedação, e na melhor das hipóteses custa tempo de bomba; na pior das hipóteses, ela atinge o eletrólito, onde hidrolisa o sal e produz ácido fluorídrico. Isso é um problema de eficiência no primeiro ciclo e de gás, e será atribuído ao material, a menos que a etapa de armazenamento seja controlada. Mantenha as folhas abertas em sua embalagem selada até o momento do uso e não deixe uma embalagem parcialmente usada aberta no laboratório entre os turnos.

2. Manuseio da Folha

Manuseie a folha pelas margens nuas. Elas existem para o ferramental e também são a única parte do eletrodo que tolera dedos, luvas sem pó ou pinças sem deixar resíduos na área ativa. Uma vez que uma folha tenha sido segurada através do revestimento, a marca fica lá durante toda a vida útil da célula e, em um revestimento de 122 μm, também é um ponto de iniciação de trincas.

Evite dobrar ou vincar a área revestida e não permita que duas folhas deslizem uma contra a outra. A abrasão entre revestimentos parece inofensiva na bancada e aparece mais tarde como microfuros e falhas de micro-curto-circuito na estação de prensagem a quente e de micro-curto-circuito na tabela de processos. Se as folhas precisarem ser transportadas soltas, intercale-as em vez de empilhá-las nuas. O corte e a puncionagem devem permanecer dentro do contorno do projeto, e o aparamento na margem é uma alteração na peça em vez de um ajuste.

3. Segurança

Isto é um eletrodo, não uma célula. Ele não retém carga, não contém metal de lítio nem eletrólito e não possui tensão aplicada, portanto, os perigos elétricos associados ao trabalho com baterias não se aplicam nesta etapa. Os perigos que se aplicam são os habituais de um pó fino aglutinado em um revestimento: a poeira proveniente do corte, puncionagem ou aparamento deve ser extraída na ferramenta em vez de ser varrida depois, e as aparas devem ir para o seu fluxo normal de sucata de eletrodos sob as regras do seu próprio site, em vez de irem para o lixo comum.

Resíduos de solvente e aglutinante são outra consideração e pertencem aos dados do seu fornecedor de revestimento, e não a esta página. Se a sua função de EHS precisar de uma classificação para transporte ou armazenamento, solicite-a junto com o pedido para que a papelada viaje com a mercadoria em vez de ser reconstruída após a chegada.

Perguntas Frequentes de Engenharia

P: Vocês podem fornecer um tamanho diferente?

Sim. O tamanho de 241 x 180 mm é um formato em estoque, não o único. Envie o comprimento e a largura do eletrodo, a largura revestida, quais bordas devem conter a margem, se a folha é de face simples ou dupla e a carga desejada, e a cotação retornará com base nesses números. Seja específico sobre a margem, pois ela é definida pelo cabeçote de revestimento e não pela matriz, e uma alteração de margem cotada como uma operação de aparamento retornará como uma execução de revestimento diferente.

P: 28 mg/cm² é a carga em cada lado ou em ambos os lados juntos?

É cotada por lado na ficha técnica fornecida, que é a convenção usual para um eletrodo de dupla face. Vale a pena confirmar no pedido de compra de qualquer maneira, porque a diferença é um fator de dois em cada valor de massa e capacidade: a 28 mg/cm² por lado, a folha carrega cerca de 2,69 Ah, e se o valor fosse as duas faces combinadas, ela carregaria cerca de 1,35 Ah. A tabela de cálculo na seção de especificações funciona a partir da leitura por lado e mostra quais linhas devem ser divididas pela metade.

P: Esta folha pode ser usada em uma célula cilíndrica?

Não conforme fornecida. É uma folha plana e cortada, com as margens nuas correndo ao longo das duas bordas longas, o que corresponde a um layout de célula empilhada. Um projeto enrolado exige que a margem sem revestimento corra ao longo da direção de bobinagem e requer uma faixa estreita em vez de uma folha com 180 mm de largura e, a 122 μm por lado, o revestimento é rígido o suficiente para que raios de bobinagem apertados tragam seu próprio risco de trincas. Informe-nos o formato da célula antes de projetar em torno deste eletrodo e cotaremos uma folha fendida ou com margens diferentes em substituição.

P: O que a camada de carbono realmente contribui e ela está incluída na densidade areal da folha?

A camada reduz a resistência entre o revestimento e a folha e dá ao aglutinante algo para se ancorar, o que é o que mantém um revestimento de 122 μm fixado durante o puncionagem e o empilhamento. Ela não adiciona capacidade. Quanto aos 4,09 mg/cm² na tabela: 15 μm de alumínio a 2,7 g/cm³ resultam em 4,05 mg/cm², portanto essa linha é consistente apenas com a folha, e a camada de carbono de 1 μm não é contabilizada separadamente nela.

P: A embalagem vem com dados de teste específicos do lote?

A ficha técnica nesta página é a especificação da peça. Se a sua inspeção de recebimento precisar de valores medidos para o lote entregue, acorde as medições e o método de teste antes que o pedido seja feito, para que possam ser incluídos nele. Perguntar após o envio da mercadoria é a única rota que comprovadamente não funciona, pois a única opção restante é medir as folhas que você já abriu.

P: 60 °C é a temperatura operacional deste eletrodo?

Não. Os 60 °C na ficha técnica são uma tolerância de armazenamento e secagem para a folha, não uma classificação térmica, e não devem ser transportados para uma especificação de célula como tal. A única referência elétrica nesta página é a janela de 2,5 a 4,3 V, que é uma faixa de projeto para a célula e não um limite do eletrodo por si só.

Se a sua dúvida for sobre um tamanho, uma carga ou uma margem que não está nesta página, provavelmente é mais rápido perguntar do que tentar contornar o problema. Lotes personalizados são a forma como a maioria desses eletrodos é realmente vendida.

Informe-nos o formato da célula que você está construindo e a carga de que precisa, e nós confirmaremos o tamanho do eletrodo, a margem e a embalagem antes que qualquer coisa seja revestida.

E-mail: tob.amy@tobmachine.com | Tel / WhatsApp: +86 181 2071 5609

Revisado por: Science Wang, Six Sigma Black Belt, Battery Lines | Última atualização: 2026-10-30
