Máquina Automática de Revestimento e Secagem de Filmes, Curso de 300 e 400 mm

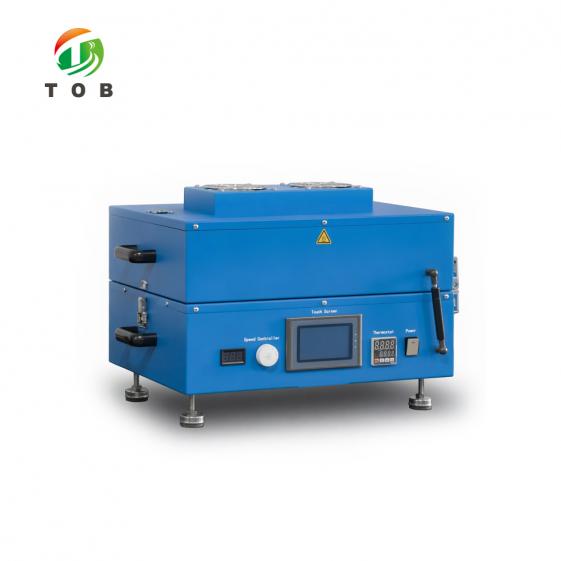

Máquina Automática de Revestimento e Secagem de Películas - Série TOB-VCH

Uma plataforma plana aquecida, dois cursos de revestimento: TOB-VCH-300X250 (300 mm) e TOB-VCH-400X250 (400 mm)

Visão Geral do Produto e Aplicações Ideais

O TOB-VCH é um revestidor de leito plano aquecido: uma lâmina raspadora se desloca sobre um substrato fixado por vácuo a uma velocidade definida, aplica uma película úmida de espessura controlada, e a placa inferior seca essa película a até 130 °C sem que a película seja levantada e movida. A moldagem e a secagem ocorrem na mesma superfície, de modo que uma amostra passa de lama a uma película seca e manuseável em uma única passada e em uma única configuração.

Dois modelos compartilham essa plataforma. Eles usam a mesma lâmina, o mesmo conceito de placa de vácuo, o mesmo CLP e tela sensível ao toque e o mesmo acionamento de 0-120 mm/s; eles diferem no curso de revestimento (300 mm ou 400 mm), no comprimento da placa de vácuo (415 mm ou 515 mm), no sistema de aquecimento, na potência e nas dimensões. As diferenças são apresentadas lado a lado na seção de especificações, para que você possa escolher um modelo sem precisar ler duas páginas separadas.

Ideal para:

• Películas finas de cerâmica, onde uma camada crua precisa ser moldada de forma plana e seca sem rachar
• Películas finas de cristal e nano especiais que precisam de uma espessura úmida repetível na faixa de micrômetros
• Suspensões de eletrodos de bateria em folha de cobre ou alumínio, incluindo LFP, onde a faixa de 0-120 mm/s é definida para essa reologia
• Qualquer laboratório que esteja migrando da moldagem manual para um curso motorizado, onde a variação entre operadores é o problema a ser resolvido

Este é um instrumento de moldagem por lâmina, não um revestidor de produção. Se o seu processo for definido por uma cabeça de matriz de fenda em vez de uma lâmina, o revestidor de matriz de fenda de laboratório TOB-JYCM-800 é a opção mais adequada; se você precisar de revestimento contínuo em uma bobina móvel em vez de uma folha por vez, consulte a máquina de revestimento rolo a rolo TOB-SY300J.

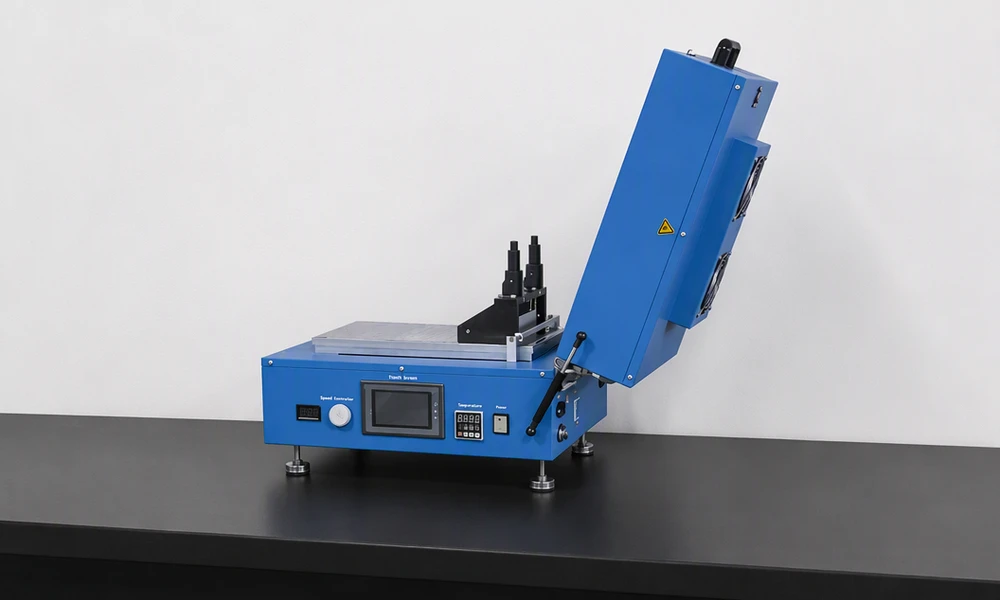

TOB-VCH-300X250 configurado em uma bancada de laboratório, com a tampa aberta e o aplicador de lâmina raspadora na base de revestimento.

Informe-nos a lama, a espessura úmida desejada e o tamanho da sua maior amostra, e diremos se o curso de 300 mm ou de 400 mm deixa margem suficiente no final da passada.

Especificações Completas

Tudo o que não muda entre os dois modelos está na primeira tabela; tudo o que muda está na segunda, em duas colunas, para que uma diferença possa ser visualizada em uma única linha.

1. Especificações Compartilhadas

2. Como os Dois Modelos Diferem

As dimensões externas são aproximadas e são confirmadas em relação ao desenho final antes do envio. Outros dois membros da família estão fora desta página: o de curso mais curto TOB-VCH-300X200 e as máquinas rolo a rolo em escala de produção.

Componentes Elétricos e Mecânicos

As peças que determinam quanto tempo a máquina permanece calibrada estão listadas abaixo. Três itens diferem entre os dois modelos e são mostrados em ambas as colunas, em vez de ser feita uma média.

Para atender aos requisitos de entrega, o fornecedor reserva-se o direito de substituir componentes por alternativas de grau equivalente de outras marcas com base na disponibilidade de mercado, sem aviso prévio ao cliente.

Por que uma placa de vácuo aquecida muda o filme

Um filme úmido é frágil durante os primeiros minutos de sua vida. Qualquer coisa que toque nele, o incline ou o seque de maneira desigual aparece mais tarde como um gradiente de espessura, uma borda rachada ou um furo de pinça, e a essa altura a causa é difícil de isolar. A placa aborda três desses modos de falha de uma só vez.

Ela mantém o substrato plano. Folhas de cobre e alumínio chegam com curvatura e memória do rolo. Fixadas com fita nas bordas, elas ainda formam uma ponte no meio, e a lâmina corta então um filme que é mais fino sobre a ponte e mais espesso nas bordas. O vácuo puxa toda a folha para uma face de alumínio usinada, para que a lâmina veja um único plano em toda a sua largura.

Ela seca do substrato para cima. O calor passa através da placa e da folha para a parte inferior da camada úmida. O solvente sai pela superfície livre enquanto o filme ainda está ancorado na folha embaixo, o que é o oposto de secar uma amostra em um forno sobre uma bandeja, onde o filme pode criar uma película superficial, formar bolhas ou levantar nas bordas à medida que encolhe.

Ela remove a etapa de manuseio. Funda, seque, depois libere o vácuo e retire a amostra como um filme acabado. Nada precisa ser transferido úmido, portanto não há flacidez, ondulação nem necessidade de realinhamento da amostra entre o revestimento e a secagem.

O limite é 130 °C, mantido em ±2 °C por um controlador digital. Isso cobre água, etanol, NMP e a maioria dos solventes de baixo ponto de ebulição usados em moldagem por fita, mas é uma temperatura de secagem, não uma temperatura de sinterização ou recozimento; se o seu processo precisa de 200 °C ou acima, este é o instrumento errado, independentemente do modelo.

Principais Características de Engenharia

• Aquecimento uniforme de grande área. O modelo 300X250 aquece a partir da placa em toda a área de trabalho; o 400X250 aquece uniformemente por cima e por baixo. Ambos visam a mesma coisa: nenhuma faixa fria nas extremidades do curso, onde um filme seca mais devagar e acaba com uma microestrutura diferente da do meio.
• Lâmina acionada por motor, velocidade contínua. O carrinho é acionado por um motor de passo e a velocidade é ajustada na tela sensível ao toque em qualquer valor entre 0 e 120 mm/s. O estiramento manual vincula a espessura do filme à rapidez com que o operador o empurra, razão pela qual duas pessoas produzem duas amostras diferentes a partir da mesma pasta.
• Placa de alumínio a vácuo. A folha é posicionada e liberada em segundos sem fita adesiva, e a bomba isenta de óleo integrada significa que nenhuma linha de vácuo externa é necessária; uma fonte externa pode ser conectada em vez disso, caso o laboratório já possua uma.
• Aplicador de filme padrão, abertura de 0-6 mm. A espessura úmida é definida pela abertura, em vez de adivinhação, e aplicadores de barra ou outros dispositivos de medição podem substituir a aplicação manual quando se deseja um regime de cisalhamento diferente.
• Pequeno o suficiente para um porta-luvas (glovebox). Toda a máquina é construída para ficar dentro de uma caixa de atmosfera inerte, o que a torna utilizável para lítio metálico, sódio e outras químicas sensíveis ao ar, onde a pasta não pode ser exposta ao ar do laboratório entre a fundição e a secagem.
• CLP com tela sensível ao toque. O comprimento do curso, a velocidade do carrinho, a temperatura e a sequência de vácuo são ajustados como parâmetros em vez de batentes mecânicos, permitindo que uma receita seja anotada, repetida e repassada ao próximo operador.

Recomendações de Operação, Manutenção e Segurança

1. Antes e durante uma etapa de revestimento

1. Limpe a placa e a lâmina com álcool e um pano macio. Uma única escama seca de pasta sob a lâmina aparece como uma listra longitudinal no filme.
2. Coloque a folha ou substrato sobre a placa de vácuo, ligue o vácuo e verifique se a folha está plana nos quatro cantos antes de prosseguir.
3. Ajuste a abertura úmida no aplicador, em qualquer ponto da faixa de 0 a 6 mm, e trave-a.
4. Insira o comprimento do curso e a velocidade do carrinho na tela sensível ao toque. Ambos são contínuos, de modo que o número que você anota no caderno de laboratório é o número que a máquina executa.
5. Ajuste a temperatura da placa e aguarde até que ela se mantenha no ponto de ajuste com variação máxima de ±2 °C. Fundir sobre uma placa cuja temperatura ainda está subindo produz um filme que seca a uma taxa variável ao longo de seu comprimento.
6. Faça a fundição e, em seguida, deixe o filme na placa para secar antes de liberar o vácuo e remover a amostra. Liberar o vácuo antes da hora é a causa mais comum de um filme curvado ou rachado.

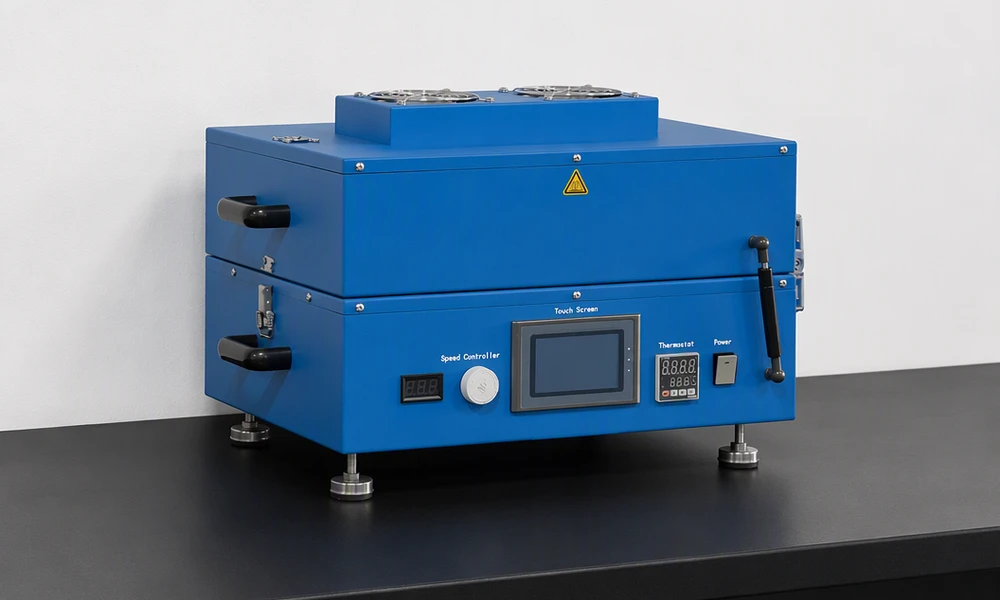

A mesma máquina com a tampa fechada, a posição em que é deixada enquanto um filme seca na placa.

A placa permanece aquecida após a parada do carrinho. Mova as amostras com pinças ou uma lâmina, não com os dedos.

2. Manutenção e segurança

• Limpeza. Limpe regularmente com um pano macio umedecido com álcool e mantenha a placa e a lâmina livres de lama seca.
• Lubrificação. Lubrifique as peças móveis para que o carrinho continue funcionando sem problemas; um trilho-guia seco aparece primeiro como uma ondulação de velocidade.
• Longos períodos de inatividade. Limpe as superfícies móveis e, em seguida, pulverize-as com óleo antiferrugem antes de armazenar a máquina.
• Fixadores. Verifique parafusos, porcas e pinos periodicamente. Um fixador solto em uma máquina de revestimento é tanto um risco de qualidade quanto um risco de segurança.
• Mãos fora da zona de deslocamento. Nunca coloque as mãos ou qualquer parte do corpo na área de movimento ou na zona de trabalho enquanto a máquina estiver funcionando, e permita que apenas uma pessoa opere a máquina por vez, para que ninguém seja pego por uma partida inesperada.
• Proibida a desmontagem sem autorização. Técnicos externos e pessoal não designado pela fábrica não devem desmontar o equipamento.

FAQ de engenharia

P1: Por que parar a 130 °C e o que esta máquina não consegue secar?

Porque 130 °C é uma temperatura de secagem, não uma temperatura de tratamento térmico. Ela remove água, etanol, NMP e outros solventes de baixo ponto de ebulição usados na moldagem por fita rapidamente o suficiente para que o filme se solidifique enquanto as partículas ainda estão onde a lâmina as colocou. O que ela não fará é recozer uma cerâmica, sinterizar um cátodo ou eliminar um aditivo de alto ponto de ebulição que só evapora acima de 200 °C. Se a sua receita exige essas temperaturas, a limitação é a placa, não o modelo, e um forno tubular ou um revestidor de alta temperatura é o instrumento adequado.

P2: Por que fixar a folha por vácuo em vez de prendê-la com fita adesiva?

A fita toca apenas nas bordas, de modo que o meio de uma folha enrolada ainda forma uma ponte, e a lâmina passa por cima dessa ponte cortando um filme mais fino do que o vão indica. O vácuo atua em toda a área de uma só vez e puxa a folha para uma superfície usinada plana. Ele também não deixa adesivo na folha, o que importa se a folha revestida for direto para uma etapa de montagem de células, onde resíduos contaminariam a pilha.

P3: Lâmina de doctor blade ou aplicador de barra - qual escolher e por quê?

A lâmina é a ferramenta padrão nesta plataforma: um vão, uma velocidade, um filme de espessura constante em todo o curso, que é o que você deseja quando a variável em estudo é a pasta (slurry) e não o método de revestimento. Um aplicador de barra aplica um histórico de cisalhamento diferente e é melhor para filmes muito finos ou para reproduzir uma receita da literatura que especifica uma barra de fio. Ambos podem ser usados aqui; a lâmina vem como padrão e a barra é uma opção de aplicação manual.

P4: Por que o 400X250 precisa de 3 kW, enquanto o 300X250 precisa de 1,5 kW?

De acordo com as duas diferenças listadas na tabela de especificações: a placa é mais longa (515 mm contra 415 mm) e o 400X250 aquece por cima e por baixo, enquanto o 300X250 aquece a partir da placa. Uma área aquecida maior, além de uma segunda superfície de aquecimento, significa aproximadamente o dobro de calor a fornecer, o que está na ordem de grandeza da diferença entre 1,5 kW e 3 kW. É também por isso que o 400X250 precisa de uma verificação própria da alimentação elétrica antes da instalação, em vez de partilhar um circuito de bancada.

Q5: Por que colocar uma máquina de revestimento dentro de uma glovebox?

Porque, no caso do lítio metálico, do sódio e de vários sistemas de sulfuretos, a pasta não pode ser exposta ao ar do laboratório entre a moldagem e a secagem. A humidade e o oxigénio reagem à superfície do filme fresco, e o dano ocorre antes mesmo de a amostra chegar a uma célula. Moldar e secar dentro da caixa mantém toda a sequência na mesma atmosfera, o que também explica o porquê de a máquina ter sido construída de forma compacta: um instrumento que não passa pela antecâmara é um instrumento que simplesmente não pode ser utilizado desta forma.

Q6: De que modelo preciso, o 300X250 ou o 400X250?

Comece pela amostra, e não pela especificação. O curso tem de ser superior à sua amostra mais comprida, acrescida de uma margem de entrada e de saída em cada extremidade, caso contrário a lâmina ainda estará a acelerar ou já a desacelerar numa parte do filme. Em seguida, verifique o comprimento da placa de vácuo em relação a essa mesma amostra, pois uma placa de 415 mm não consegue fixar utilmente uma folha de 400 mm com margem em ambas as extremidades. Por fim, verifique a área de ocupação (footprint) e a alimentação elétrica: 560 x 530 mm a 1,5 kW, ou 660 x 550 mm a 3 kW. Se até o curso de 300 mm deixar demasiada placa sem utilização para as amostras que realmente processa, o modelo mais curto 300X200 da mesma família é a solução mais compacta e económica.

Envie-nos a pasta, a espessura húmida, o solvente e o tamanho da amostra maior que precisa de revestir, e nós indicaremos qual dos dois cursos se adapta e se o aplicador standard de 100 mm é suficiente ou se precisa da versão de 150 mm ou 250 mm.
