Dispositivo de teste óptico para bateria aquosa

Dispositivo de Teste Óptico para Bateria Aquosa

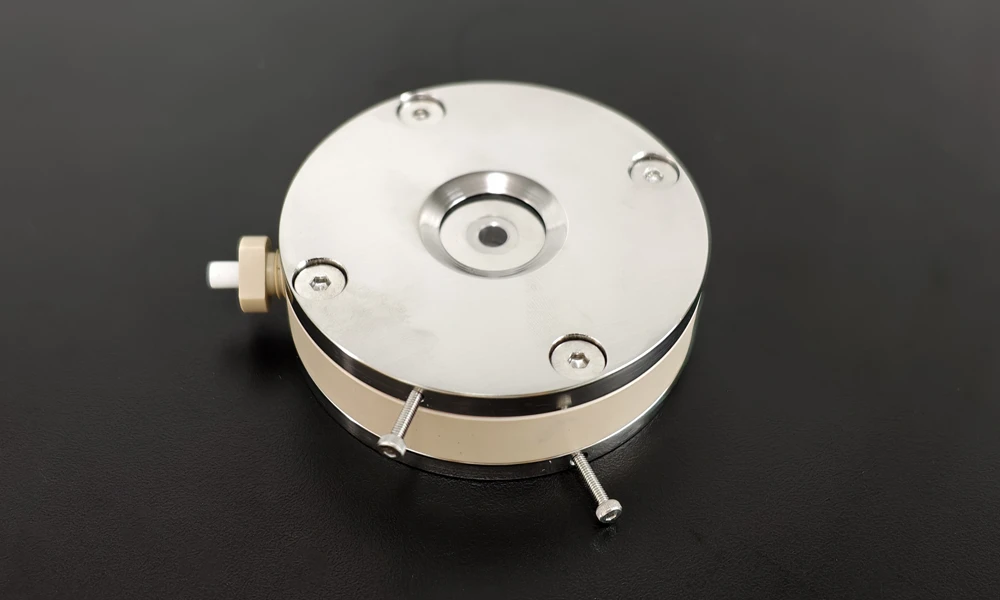

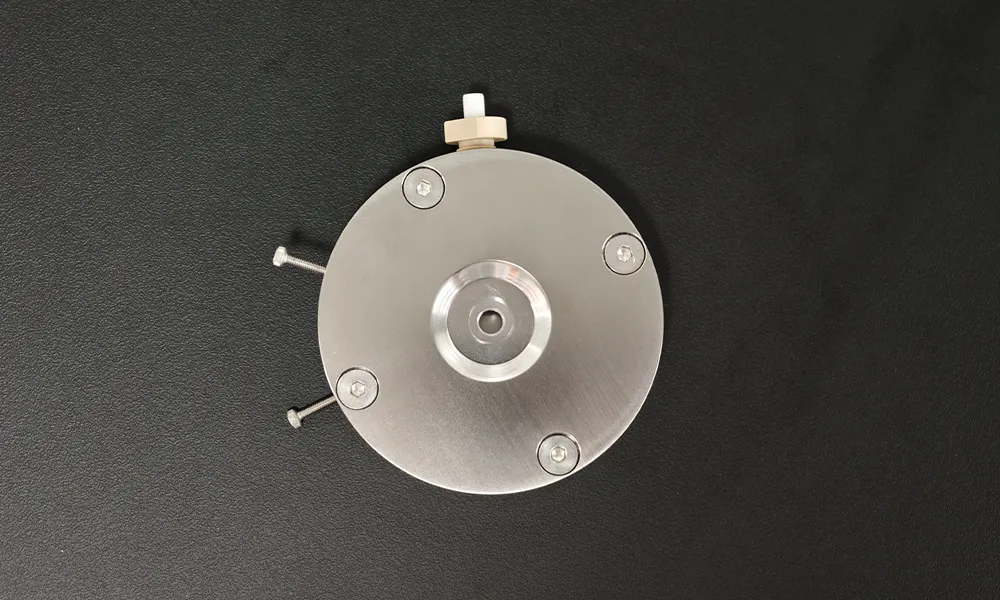

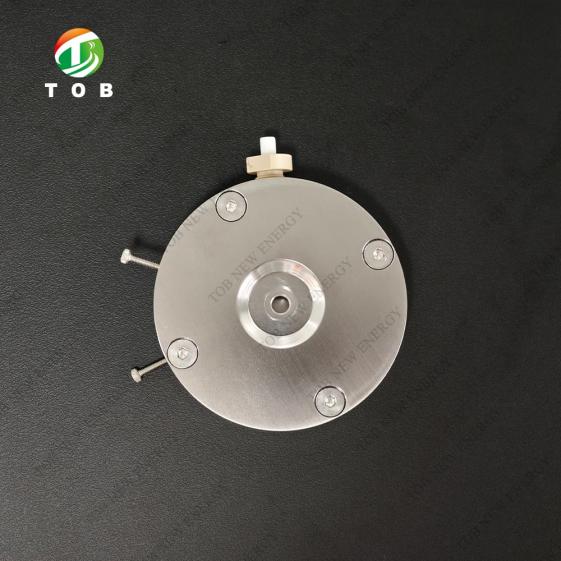

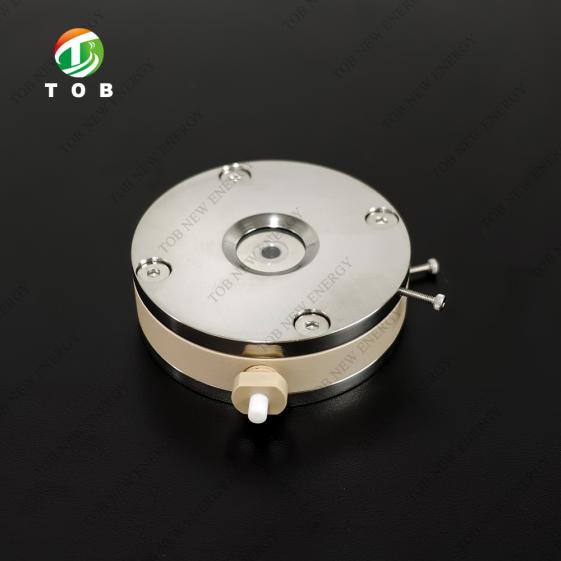

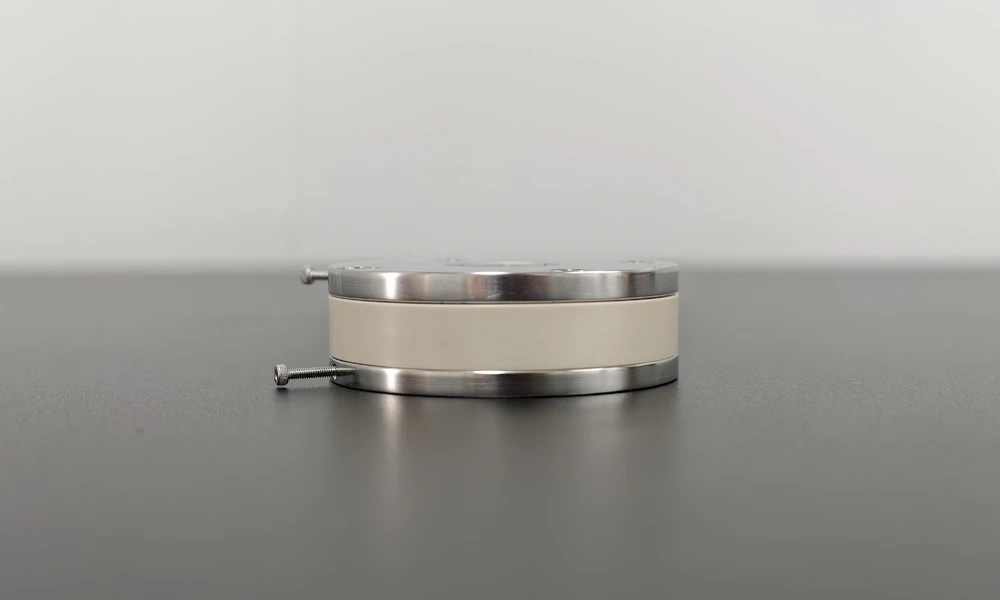

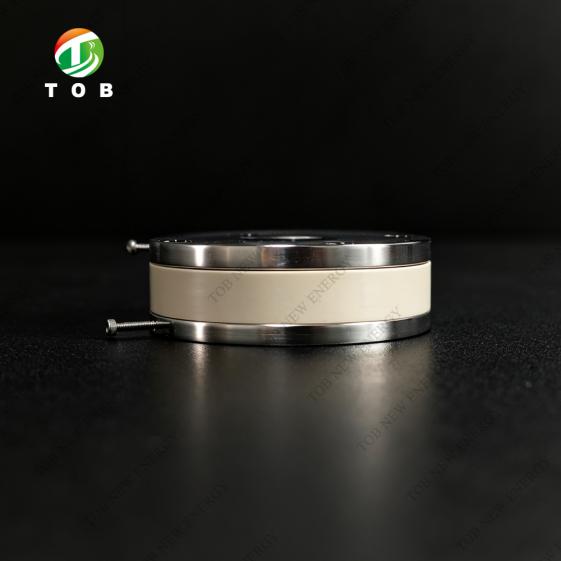

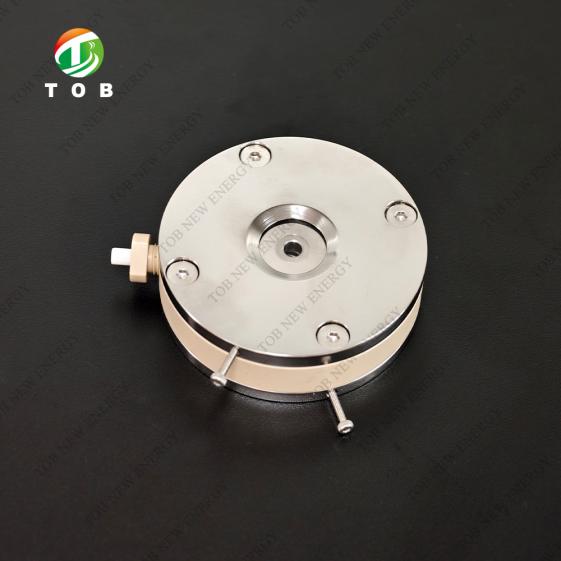

Este TOB-YCSX-3-16PTI é um dispositivo de fixação de teste óptico especializado, projetado para testes de baterias aquosas planares. A célula acomoda baterias com diâmetro interno de ≤16 mm e espessura de ≤5 mm, com um diâmetro efetivo de observação de 8 mm. O dispositivo possui diâmetro externo de 65 mm e altura de 21 mm. O material da cavidade do corpo da célula em contato com a amostra é titânio de alta pureza, a parte exposta ao ar é aço inoxidável 316, e as partes isolantes são feitas de material PEEK. O dispositivo é adequado para testes planares com microscópios ópticos, espectroscopia Raman e espectroscopia infravermelha. Um orifício lateral permite a adição de líquido ou a inserção de um eletrodo de referência de 4 mm de diâmetro, possibilitando o uso como um sistema de três eletrodos.

Especificações do Produto:

(1) O diâmetro interno para colocar a bateria é ≤16 mm, a espessura é ≤5 mm e o diâmetro efetivo de observação é 8 mm.

(2) O diâmetro externo do dispositivo de fixação é 65 mm e a altura é 21 mm.

(3) O material da cavidade do corpo da célula em contato com a amostra é titânio de alta pureza, a parte exposta ao ar é aço inoxidável 316, e a parte isolante é de material PEEK.

(4) Pode ser usado para testes planares com microscópio óptico, Raman e infravermelho. O orifício lateral pode ser usado para adicionar líquido ou substituir um eletrodo de referência de 4 mm de diâmetro, possibilitando o uso como um sistema de três eletrodos.
