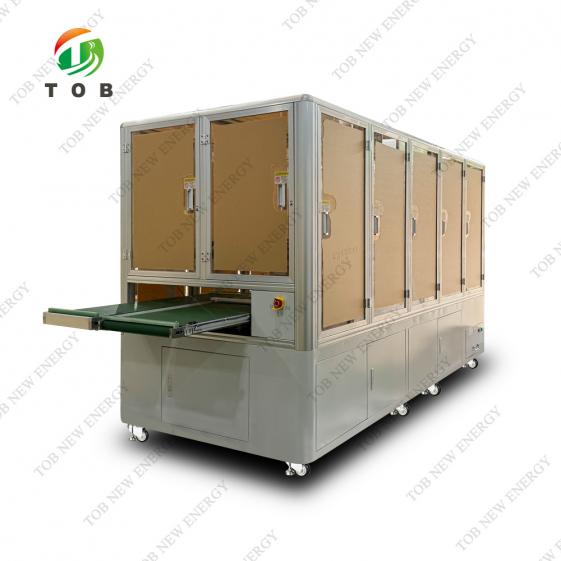

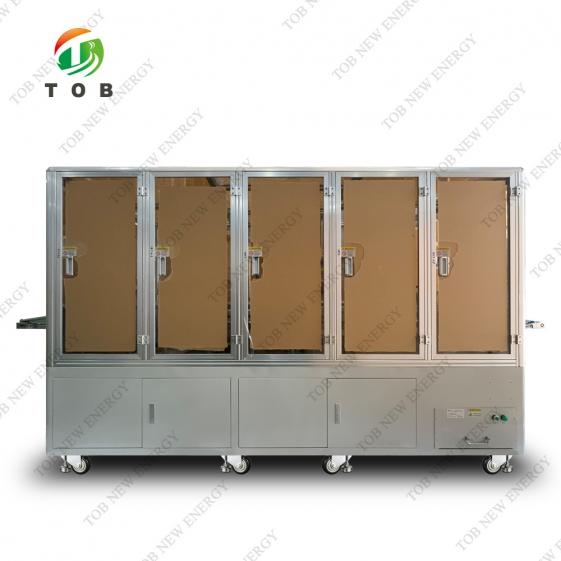

Máquina de classificação de voltagem de célula de bolsa

Máquina de classificação de voltagem de célula de bolsa

ESPECIFICAÇÕES

Esta máquina de classificação de tensão de célula tipo bolsa TOB-BVG-PMC é utilizada principalmente para escanear códigos de OCV e testes DCIR de células tipo bolsa. O equipamento realiza escaneamento de código, testes OCV, DCIR e impressão a jato de tinta de células tipo bolsa. O código de barras da célula é escaneado por uma pistola automática de escaneamento de código e conectado à célula. A resistência interna e a tensão da célula são testadas por um instrumento de teste de alta precisão. Os parâmetros e o tempo de teste da célula são transmitidos ao servidor, que registra automaticamente os dados armazenados e envia os resultados ao equipamento, que, com base nos resultados, avalia se está OK/NG.

Funções básicas do equipamento

De acordo com os requisitos técnicos fornecidos pelos clientes, com a premissa de melhorar a eficiência da produção e reduzir o custo de fabricação do produto, e seguindo o conceito de concretizar a tecnologia de produção de células para os clientes, esta máquina é um equipamento automático que integra as funções de carga e descarga manual, entrega automática ao local de teste, teste automático de resistência interna de tensão, teste DCIR automático, digitalização automática de código e interação de dados.

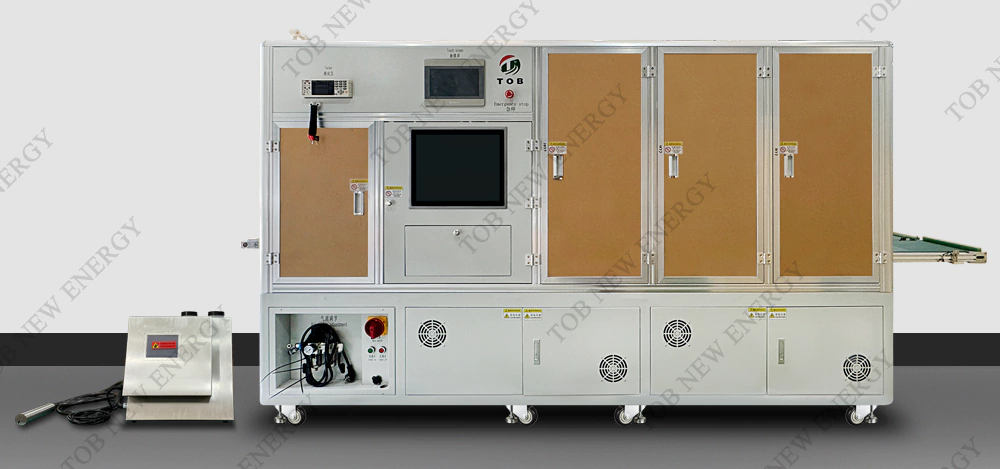

Descrição do fluxo e layout estrutural do equipamento (o tamanho é apenas para referência, sujeito ao projeto real)

Linha de montagem de alimentação manual → Posição de teste de direção do fluxo da linha de montagem → Teste OCV → Teste DCIR → Teste de código de varredura e pulverização → Seleção NG → Saída da linha de montagem OK (saída da linha de montagem NG) → Remova manualmente a célula testada

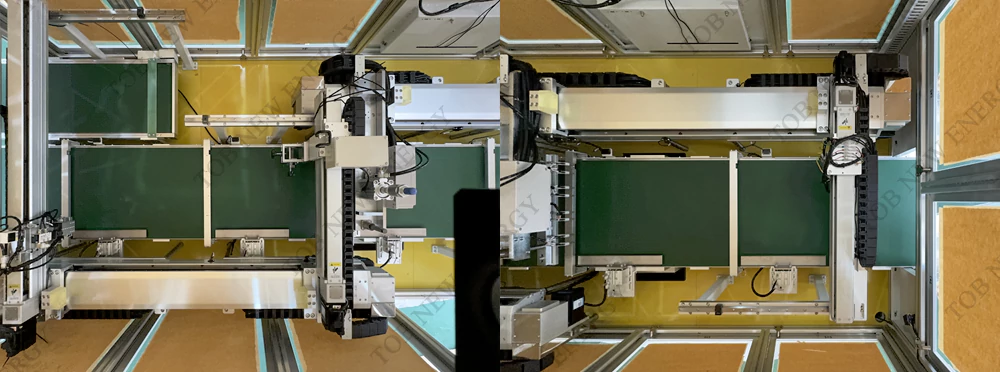

Mecanismo e fluxo de trabalho do equipamento

• Alimentação manual da bandeja: coloque manualmente os produtos a serem testados na linha de alimentação, e a linha de alimentação alimenta até a posição de teste, medindo o valor do passo (uma célula é colocada para teste por vez).

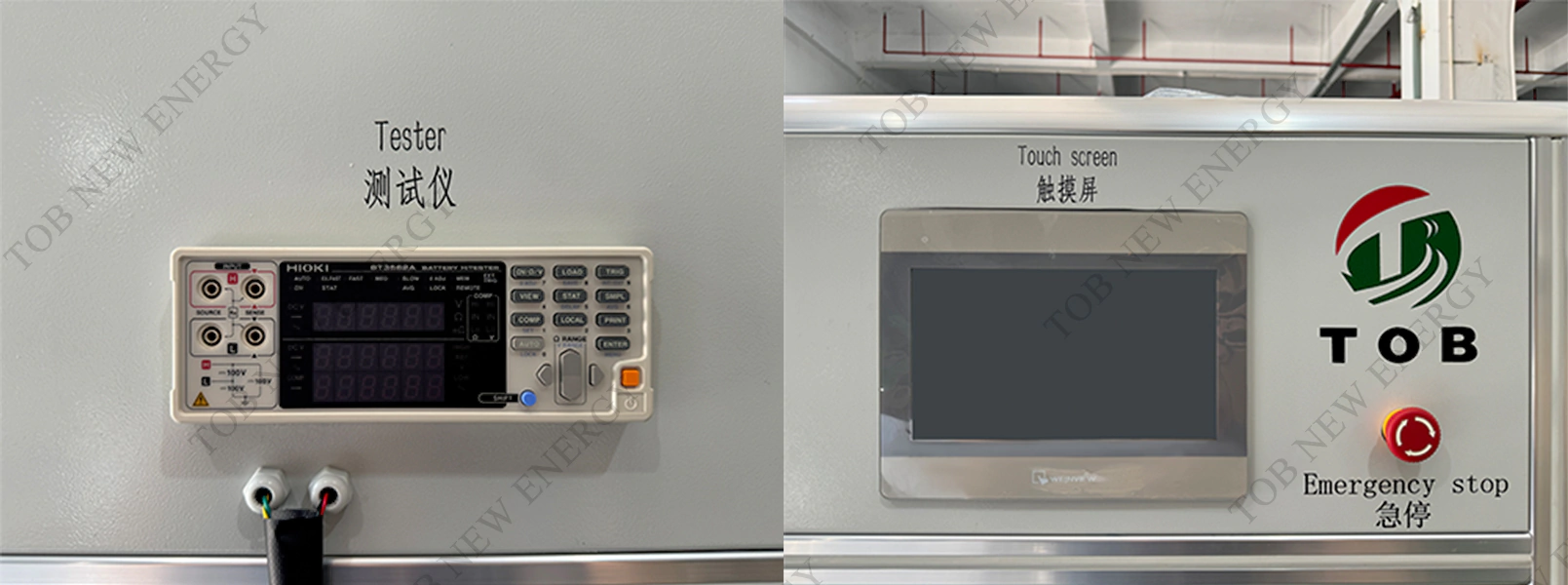

• Teste de tensão e resistência interna: após o posicionamento, inicia-se a leitura do código e, após a vinculação dos dados, realiza-se o teste. O mecanismo do módulo de teste testa a tensão e a resistência interna de um único produto na bandeja por meio do contato da sonda, e os dados do teste são enviados ao computador industrial para avaliação e armazenamento. Após o teste, a bateria testada flui para a extremidade traseira com a correia de água corrente.
• Teste de DCIR: O mecanismo de posicionamento posiciona a bandeja e, em seguida, testa o DCIR. O mecanismo de teste pressiona a sonda na aba, e os dados coletados são enviados ao computador industrial para avaliação e armazenamento.

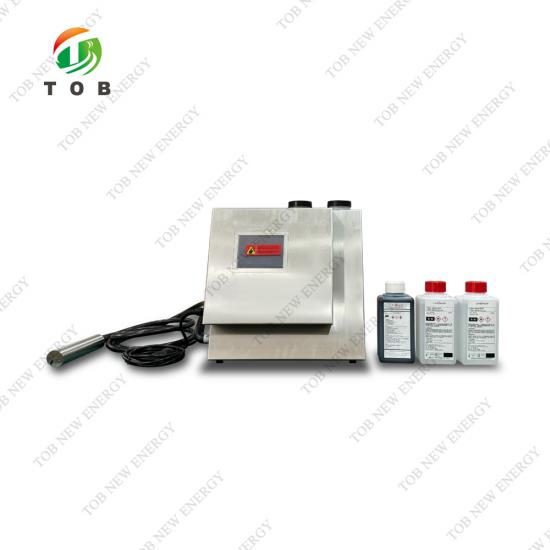

• Estação de Leitura de Código de Spray: Quando a bateria é movida para a estação de leitura de código de spray, o mecanismo de posicionamento posiciona a ventosa e o mecanismo de código de spray pulveriza o código. Após a conclusão do código de spray, ele será lido e vinculado, e os dados serão armazenados no computador local pela última vez.
• Estação de seleção de gás natural: Quando a bateria é movida para a estação de seleção de gás natural, o mecanismo de posicionamento posiciona a ventosa e, após o posicionamento, realiza um salto de gás natural para selecionar a bateria de gás natural para a linha de montagem de gás natural. A linha de montagem de gás natural se moverá uma posição até que a linha de montagem esteja cheia, e um alarme solicitará a remoção manual do produto de gás natural.
• Supressão de células: após a conclusão do teste de célula, a célula testada é retirada manualmente do final da linha de montagem para concluir o teste.

O equipamento se adapta aos materiais recebidos e às especificações do produto.

• Faixa de células da bolsa: Largura 35-135 mm, Altura 60-200 mm (incluindo abas), Espessura 3,5-13,5 mm

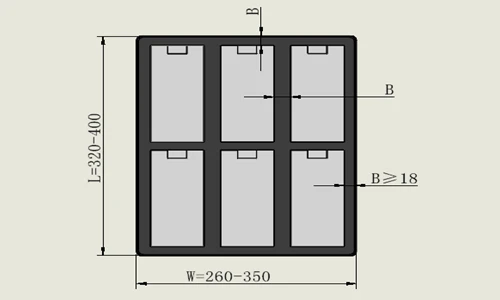

• Requisitos de tamanho do disco moldado a vácuo: Comprimento L = 320 mm-400 mm, Largura W = 260 mm-350 mm, Largura da posição da ventosa B ≥ 18 mm
• Requisitos de aparência para discos moldados a vácuo: espaçamento horizontal e vertical uniforme para cavidades individuais

Parâmetro técnico

Especificações técnicas de cada sistema

Tabela de configuração de peças padrão e lista de peças vulneráveis

Tabela de peças padrão e configuração principal (os parâmetros das peças padrão são fornecidos pelo fabricante)

Observação:

Caso os componentes da marca acima estejam fora de estoque, substituiremos por outros da mesma categoria sem informar o cliente, o que não influenciará o prazo de entrega. Aguardamos sua compreensão!

Lista de partes vulneráveis

Requisitos do ambiente de instalação

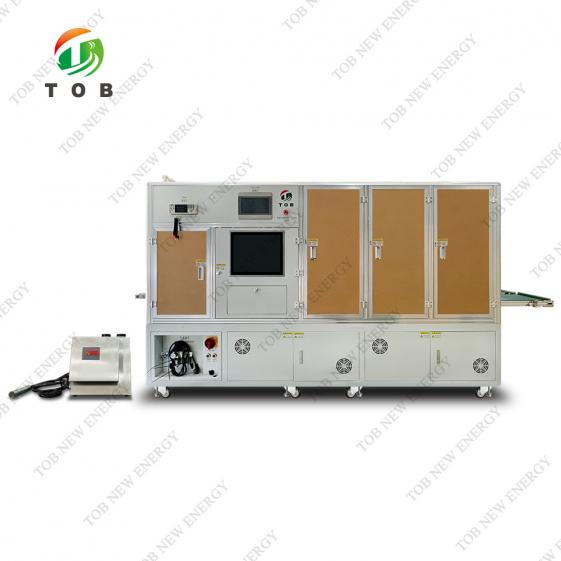

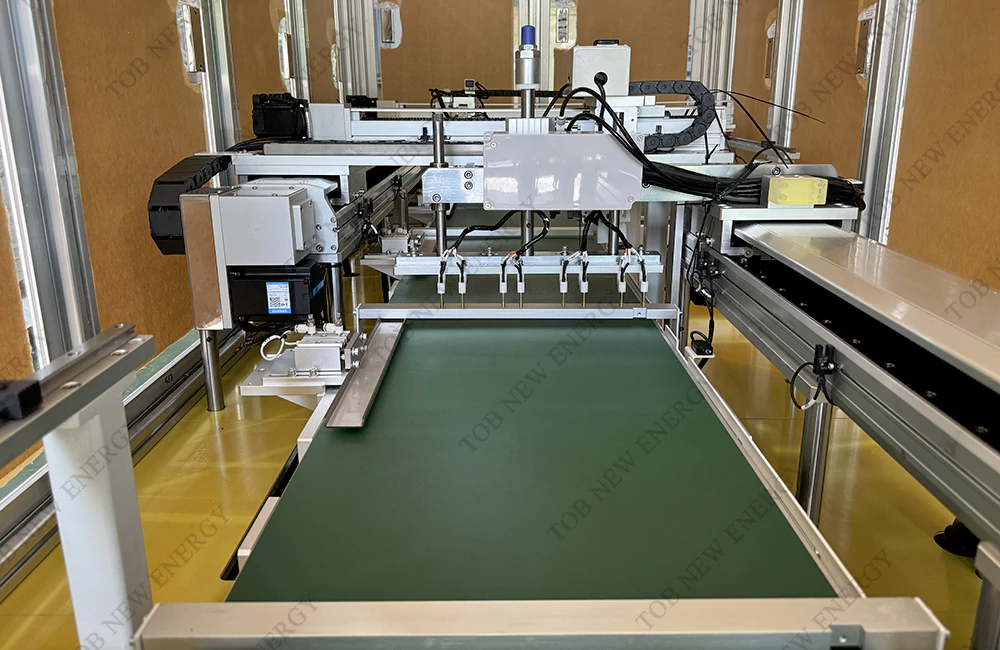

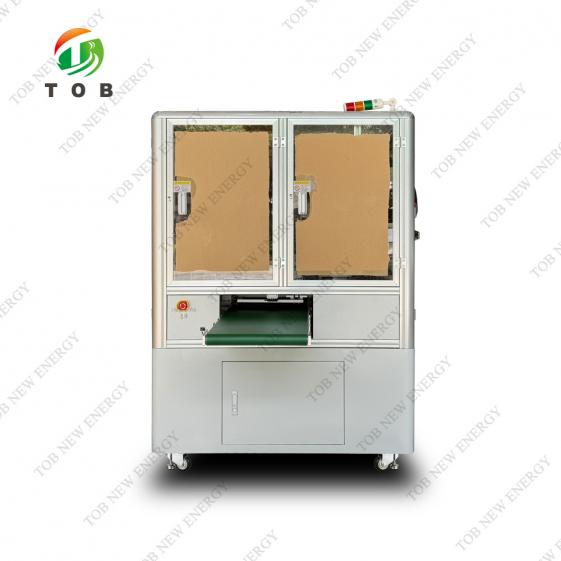

EXIBIÇÃO DO PRODUTO
