Máquina de enchimento de eletrólito de célula prismática com pressão igual

Máquina de enchimento de eletrólito de célula prismática com pressão igual

ESPECIFICAÇÕES

A máquina de enchimento de eletrólitos de célula prismática TOB-LKZYJ-06 com pressão igual é adequada para enchimento de células prismáticas, sendo compatível com enchimento primário e secundário. As células serão escaneadas e pesadas manualmente e, em seguida, colocadas no dispositivo para enchimento automático, com autocirculação de alta e baixa pressão, e então removidas manualmente do dispositivo para enchimento de líquido, escaneadas e pesadas. A bateria será retirada manualmente do dispositivo e escaneada e pesada após o enchimento. O equipamento é utilizado em câmara seca.

Primeiro Enchimento:
Varredura e pesagem manuais, carregamento em dispositivos → Enchimento → Difusão cíclica de alta e baixa pressão → Retirada manual da bateria → Pesagem secundária manual, inserção de pregos de formação

Segundo Enchimento:

Digitalização e pesagem manuais, carregamento em dispositivos → Mensagem de interação do sistema para obter os últimos dados de pesagem → Enchimento → Retirada manual da bateria → Inserção manual de pregos de formação

Principais Parâmetros Técnicos

1. Modo de enchimento: Enchimento com pressão igual.

2. Precisão de enchimento do equipamento: precisão ≤ 8 ‰ g

3. Especificações da bomba de enchimento: bomba eletrônica variável de cerâmica (volume de injeção de líquido de curso único ≤ 15g): um conjunto.

4. Precisão da bomba de enchimento: volume de enchimento de curso único 15g ± 0,05g

5. Modo estático: estático múltiplo, pressurização a vácuo, vácuo máximo -0,09 Mpa

6. Tempo estático: configurações arbitrárias de 1 a 99 segundos (Observação: o tempo de pressão estática afeta diretamente a eficiência do equipamento)

7. Precisão de pesagem eletrônica: ± 0,1g

8. Faixa de pesagem eletrônica: 8000g

9. Tempo de troca: qualificado não mais que 30 minutos

10. Taxa de enxerto de equipamento: > 98% (refere-se à taxa de falha causada por equipamento, equipamentos, manutenção regular, preparação de pré-produção, troca de matérias-primas, etc. não estão incluídos)

11. Produtos de equipamento com taxa qualificada: ≥ 99,5%

Parâmetros básicos

1. Configuração da fonte de alimentação: tensão: AC220V±10% 50Hz

2. Potência: 3KW

3. Ar comprimido: pressão: 0,5-0,7 mPa (5 kgf-7 kgf/cm2)

4. Consumo de ar comprimido: 10L/S após secagem, filtragem e estabilização de pressão.

5. Fonte de vácuo: ≤-0,098Mpa, 20L/S

6. Ponto de orvalho ambiental: <-50 ℃ (o desumidificador deve ser fornecido pelo cliente)

7. Suporte de carga: instalação de requisitos de suporte de solo: > 500KG / m 2

8. Peso do equipamento: cerca de 2,0T.

9. Tamanho do equipamento: 1500L × 1600W × 2050H (para o tamanho real)

Requisitos funcionais do equipamento

Módulo de digitalização de código: 1 conjunto

*Leitura dinâmica de código, as informações são transmitidas automaticamente para o computador superior para bateria e preenchimento de pacotes um-para-um;

*Marca da pistola de digitalização: China

*Leitura automática de código

*Pode escanear código de barras e código bidimensional, código horizontal e código vertical podem ser

*Verificação de produtos defeituosos, alarme automático, processamento manual

*Taxa de sucesso do código de varredura ≥ 99,9%

Módulo de pesagem: 1 conjunto

*Precisão da balança eletrônica: 0,1g; alcance de 8000g, precisão dos pesos dentro de ± 0,005g, antes e depois da diferença de pesagem ± 0,03g dentro

*O uso de suporte de aterramento independente, alinhamento razoável, o uso de plataforma de contrapeso instalada independentemente para evitar interferência de vibração; bloco de contrapeso ≥ 20KG

*Função de detecção de comunicação autônoma em tempo real:

*Os dados de digitalização e pesagem são inseridos automaticamente no computador host e correspondem entre si; após a pesagem, os dados são vinculados e processados pelo computador industrial e armazenados no banco de dados; os dados do sistema de pesagem são exportados por meio de tabelas EXCEL, sem perda de dados de pesagem.

*Os dados de pesagem são enviados através da tabela EXCEL, sem perda de dados de pesagem. O peso da pesagem é vinculado ao código de barras da célula da bateria e carregado no sistema de rastreabilidade do comprador;

*Marca da balança eletrônica: doméstica, com zeragem automática a cada uso.

*Fornecimento de pesos de 50g para calibração das balanças eletrônicas, com espaço reservado para os pesos.

*A balança eletrônica é equipada com um mecanismo anti-impacto.

Mecanismo de fixação de enchimento: 1 conjunto

*Coloque o núcleo no dispositivo manualmente (dispositivo um de seis)

*O suporte é posicionado com um guia de posicionamento. Troca simples sem ajustes.

*O medidor de vácuo é um medidor de vácuo resistente à corrosão

Mecanismo de enchimento: 1 conjunto

*Um copo de enchimento corresponde a uma bateria.

*Ajuste dos parâmetros do volume de enchimento

*Modo de enchimento de pressão igual.

*Seis conjuntos de copos de enchimento e seis conjuntos de copos de preparação.

*Limpeza automática da porta de enchimento e limpeza dos copos de enchimento.

*O material do copo de enchimento é SUS316, o copo de enchimento é ≤750g e a rugosidade do braço interno é ≤0,4μm.

*Precisão de alinhamento da boca de enchimento de líquido e do bico de enchimento de líquido ± 0,5 mm.

*Volume de enchimento ajustável: 0-750g, pode ser ajustado automaticamente de acordo com a configuração de peso da bateria.

*Teste de preservação da pressão da cavidade: atender às condições de 0,8 MPA, taxa de vazamento do sistema ≤ 1,0 KPA/MIN.

* Complete automaticamente o vácuo da bateria, enchimento, vácuo ≤ -95KPA, vácuo ajustável

*Suporte à produção de células individuais

*Equipado com bomba de enchimento variável de cabeçote único.

*No enchimento secundário, o sistema deve ter uma função de controle de circuito fechado, ajustando automaticamente os parâmetros da bomba de enchimento de acordo com as informações de antes e depois da pesagem e do enchimento, e interagindo com as informações do enchimento primário para obter os dados de pesagem anteriores para garantir que a quantidade total de eletrólito retido na bateria permaneça inalterada.

*Configuração da válvula proporcional para pressurizar ou despressurizar a câmara e controle gradual da pressurização e despressurização da câmara através do programa para garantir que a bateria não se deforme.

*Se a câmara não conseguir atingir a pressão definida durante a aspiração e a pressurização, ela deverá ser desligada e o alarme deverá ser acionado automaticamente.

*Após o desligamento do equipamento devido a falha de energia ou de gás, a cavidade, a tubulação de vácuo e a tubulação pressurizada devem ser autotravantes.

* O sistema de tubulação de abastecimento de eletrólito deve ser selado e a pia deve ser de derivação.

*Cada corpo de válvula de configuração de tubulação independente alterna vácuo ou eletrólito.

* Cada configuração de tubulação de vácuo possui um medidor de vácuo digital, com alcance para atender à detecção de -100KPA.

*O tubo de vácuo que entra na câmara é feito de SUS304 (grau alimentício, rugosidade da superfície ≤ 0,8μ).

*O copo é equipado com uma válvula cônica para controlar a troca das linhas de líquido e gás, e a parte inferior do copo é equipada com um bico de desmontagem rápida para enchimento de líquido.

*Configuração do mecanismo de coleta de líquido residual para atender ao bico de enchimento do corpo do copo de líquido ao mesmo tempo para coletar o líquido residual, o bico de enchimento e as partes do líquido residual do design sem vedação.

*O design do bico de enchimento de líquido deve atender aos seguintes requisitos: vedação com o degrau do orifício de enchimento de líquido da bateria ao encher o líquido.

*Material do bico de enchimento: EPDM, todas as vedações estáticas adotam O-ring, material: EPDM.

Mecanismo de enchimento do tanque: 1 conjunto

*O sistema contém filtragem de eletrólitos, remoção de bolhas e armazenamento.

*Hardware do sistema: filtro, tanque de remoção de bolhas (mais agitação), tanque de armazenamento de líquido, bomba de enchimento, todos os materiais em contato com o eletrólito são SUS316 e todos os tanques são equipados com sensores de detecção de nível de líquido.

*Há um filtro na frente do tanque de desborbulhamento do equipamento, e a precisão de transição é de 1 mícron.

*O tanque de armazenamento de líquido e o tanque de remoção de bolhas são pressurizados com nitrogênio, fornecido por nossa planta de nitrogênio.

* Além do tanque de bolhas, o tanque de armazenamento de líquido é equipado com quatro sensores de limite superior e inferior de nível de líquido (UU, UL, LU, LL), tanque de armazenamento de líquido com design de filtros de eletrólito ≥ 100 mesh (tamanho do poro da malha ≤ 74μm, SUS316)

*UU: Se a válvula de entrada vazar ou o sensor UL estiver danificado, o eletrólito estiver aumentando e o nível do líquido atingir UU, o alarme para.

*UL: Ao reabastecer o líquido, ele parará automaticamente quando o nível do líquido atingir UL,

*LU: Quando o eletrólito de enchimento é consumido, o nível do líquido atinge LU e será reabastecido automaticamente.

*LL: Se o sensor LU estiver quebrado, o nível do líquido atinge o nível LL e o alarme para.

*A bomba de enchimento de líquido e o tanque de armazenamento de líquido são projetados próximos um do outro, encurtando o comprimento da tubulação de enchimento de líquido.

*A linha principal de vácuo é projetada com filtro de eletrólito para evitar que o eletrólito entre na bomba de vácuo.

*O tanque de desbolhação precisa de vácuo de -90 KPA, mantendo a pressão por 2 minutos.

*O volume do tanque é de 20L.

*Nenhuma tubulação de líquidos pode ser dobrada.

*O volume de enchimento é definido pela tela sensível ao toque e ajustado automaticamente.

* Válvula de cerâmica de precisão com movimento rotativo alternativo.

* As vedações estáticas são feitas de EPDM.

Sistema de recuperação de líquido residual: 1 conjunto

*O tanque de coleta de líquido residual é feito de material SUS304.

*Sensor de nível de líquido, alarme automático quando o nível do líquido está cheio.

Sistema de segurança contra incêndio: 1 conjunto

*As proteções dos equipamentos precisam ser feitas de materiais retardantes de chamas.

*Plataforma de equipamento usando placa de alumínio ou cromo de superfície Q235, quantidade de oxidação anódica de superfície e, em seguida, colocação de placa de aço inoxidável dourada.

Sistema de controle

*A máquina é controlada por computador de controle industrial e PLC como núcleo de controle, e o cabeçote é controlado por módulo de controle de temperatura para garantir o melhor efeito único do produto.

*O equipamento é equipado com máquinas de processo ascendentes e descendentes e interface de comunicação (interface Ethernet) com o monitor central para facilitar o monitoramento remoto e a verificação do status da máquina e das configurações de parâmetros.

*A máquina é equipada com uma unidade de controle industrial para ler os dados de código da pistola de digitalização e os dados de pesagem antes e depois do enchimento, para determinar se o volume de enchimento está NG ou OK e para salvar os dados no computador.

*Os dados são carregados no sistema MES de acordo com os requisitos da interface MES.

*Os dados são armazenados localmente e exportados automaticamente para o diretório especificado de acordo com o tempo de ciclo definido, e os dados são armazenados em uma pasta em dias (os dados são os mesmos que os dados MES enviados, formando um backup local).

*Se o upload falhar devido a uma interrupção da rede MES ou outros motivos, o software armazenará o arquivo de upload com falha no disco. Quando a interface retornar ao normal, o upload ocorrerá automaticamente.

*Os dados armazenados localmente serão exportados automaticamente para o diretório especificado, de acordo com o tempo de ciclo definido, e os dados serão armazenados na pasta em dias, reservando-se para expansão posterior da interface MES. Aguardando que a Parte A forneça os detalhes da conexão MES. Atualize o software de aquisição de dados do computador superior.

Estrutura fixa de toda a máquina

*Adotando soldagem quadrada para tornar toda a máquina estável durante a operação.

*O layout, a operação e a manutenção do equipamento estão de acordo com a ergonomia, e espaço suficiente é reservado para que o pessoal opere e faça a manutenção da máquina.

*Plexiglass transparente é usado na janela de observação do capô.

*Distribuição razoável do pé, distribuição geral nos quatro cantos do equipamento, reforço local precisa ser organizado de forma razoável.

* Armário elétrico em torno da configuração de ventilador de resfriamento suficiente, toda a alimentação do ventilador do equipamento precisa ser independente, iluminação do armário elétrico, circuito de iluminação interruptor de ar independente.

* O equipamento dentro do fio de alinhamento para o equipamento do canal de arame no anel de vedação dentro do território do material superior e inferior é equipado com um compartimento de transição. Na saída de ar de secagem/orifício de exaustão com diâmetro externo de 70.

Principais componentes e funções do equipamento:

Configuração e padrões gerais de equipamentos

1. O equipamento é equipado com uma máquina de processo superior e inferior e uma interface de comunicação (interface Ethernet) com o monitor central para facilitar o monitoramento remoto e a verificação do status da máquina e das configurações de parâmetros; por meio da aritmética automática do sistema, o processo de enchimento de líquido da bateria pode ser julgado automaticamente, e os dados serão salvos no computador ao mesmo tempo;

2. A cor do equipamento é cinza quente padrão internacional 1C.

3. Todo o equipamento é instalado com grade de luz de segurança;

4. Os interruptores de parada de emergência são instalados na parte frontal e traseira do equipamento;

5. Todas as partes do design estão de acordo com o princípio de operação homem-máquina, aparência elegante e generosa;

6. circuitos de equipamentos, linhas de gás em direção a um sistema unificado e organizado

7. longe da parede da máquina medição de 100MM, ruído do equipamento ≤ 80 db;

8. Caixa elétrica, linhas de fios precisam ter medidas de proteção anticorrosiva de eletrólitos; tubo de enchimento deve usar tubo TFL branco, outros tubos de ar usando tubo de gás PE branco resistente à corrosão; cilindro com conector de válvula de ajuste rápido de aço inoxidável; partes móveis do fio devem usar uma marca bem conhecida de fio adequada para movimento alternativo;

9. Todas as linhas, oleodutos e linhas aéreas devem ser claramente identificados;

10. O equipamento está em conformidade com as normas nacionais de segurança para equipamentos eletromecânicos e com as normas e requisitos de segurança do código de segurança da nova empresa de energia;

11. Anexado aleatoriamente ao manual de instruções de operação e manutenção do equipamento chinês;

12. O vendedor fornece ao comprador uma lista de peças e desenhos das variedades relevantes de substituição;

13. Forneça uma lista de peças de desgaste, incluindo nome, número de máquinas, especificações ou desenhos, marca e outras informações;

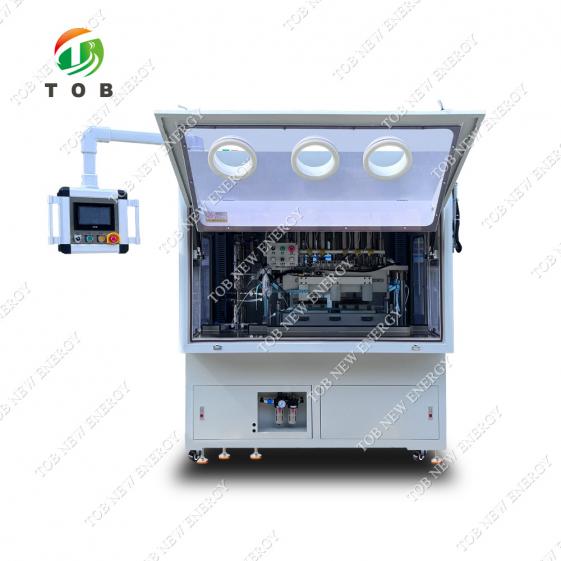

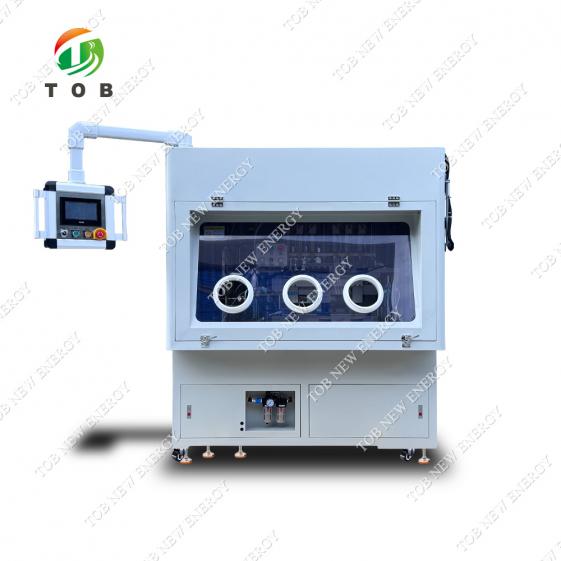

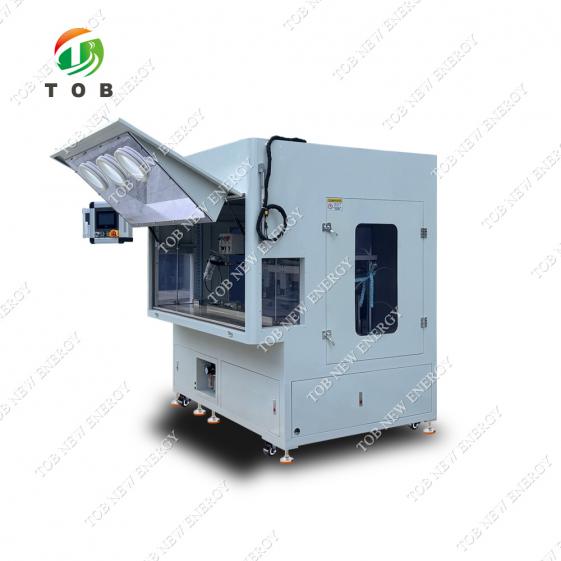

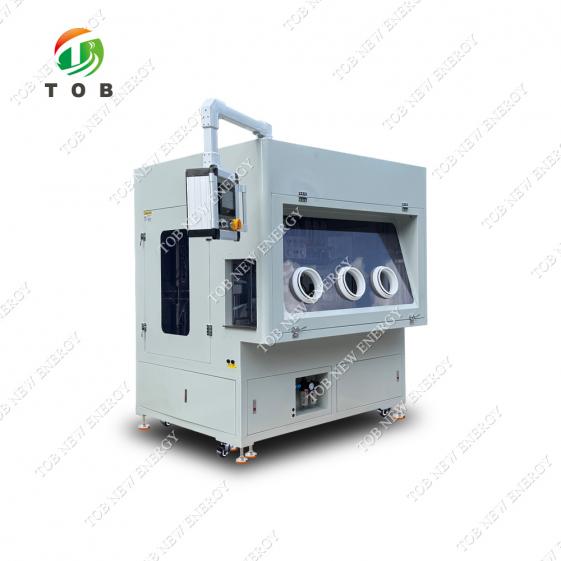

Exibição do produto
