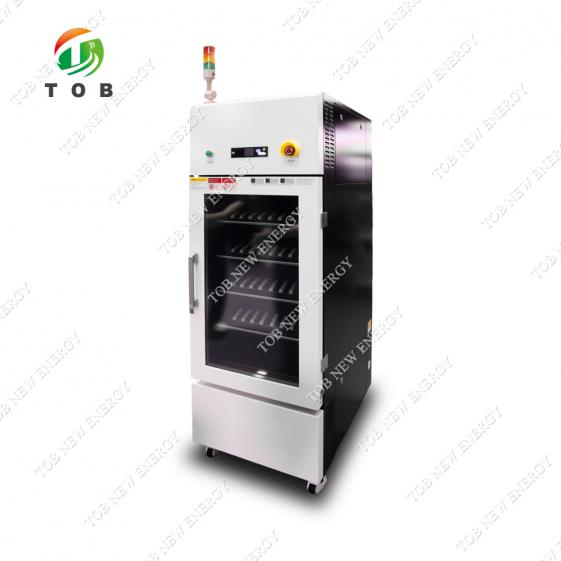

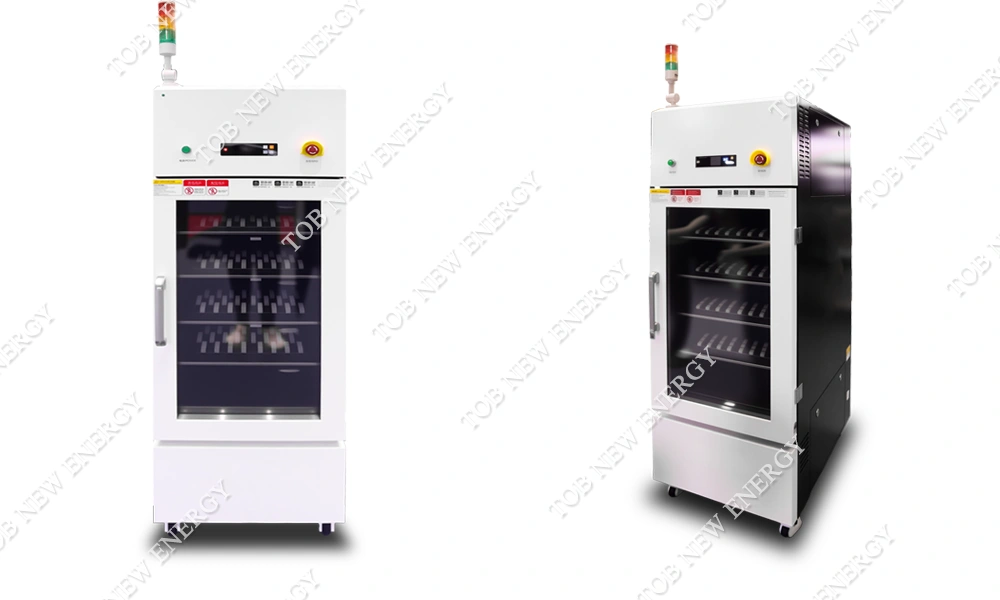

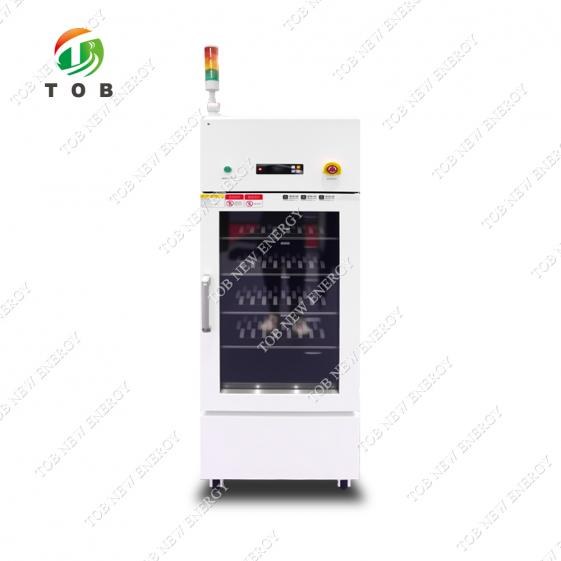

Sistema de teste de temperatura constante de célula tipo moeda, tudo em um, zona de temperatura única 5V100mA

Sistema de teste de temperatura constante de célula tipo moeda, tudo em um, zona de temperatura única 5V100mA

Modelo do produto

TOB-200L-5V100mA-160CH

Cenários de aplicação

Teste de temperatura constante de células de encaixe

Empresas de eletrônicos, aparelhos elétricos, instrumentação, materiais, semicondutores e outras produções realizam testes de temperatura constante em itens não inflamáveis e não explosivos

Proteção ambiental, agricultura e pecuária, instituições de pesquisa aquática e produção para análise de água, bactérias, mofo, cultura microbiana, preservação, cultivo de plantas, teste de reprodução, teste de temperatura constante

Restrições de amostra

Este equipamento de teste é proibido:

Teste ou armazenamento de amostras de substâncias inflamáveis, explosivas e voláteis

Teste ou armazenamento de amostras de materiais corrosivos

Teste ou armazenamento de amostras de fontes eletromagnéticas fortes

Teste e armazenamento de amostras de materiais radioativos

Teste e armazenamento de amostras de substâncias altamente tóxicas

Testes ou armazenamento de amostras das substâncias ou objetos acima durante os testes ou armazenamento

Volume nominal

200L

Tamanho da caixa interna

L500 mm × P500 mm × A800 mm

Dimensões externas

L600 mm × P920 mm × A1800 mm

Peso

Cerca de 260 kg

Desempenho

Condições do ambiente de teste

A temperatura ambiente é de +25℃, a umidade relativa é menor ou igual a 85% e não há amostra na câmara de teste (sem carga)

Método de teste

GB/T 5170.2-2017 Equipamento de teste de temperatura

Faixa de temperatura

0 a 60℃

Flutuação de temperatura

≤±0,5℃ (sem carga, temperatura estável)

Desvio de temperatura

±2,0℃ (sem carga, temperatura estável)

Tempo de aquecimento

25℃→60℃ ≤30 min (sem carga, não linearidade média)

Tempo de resfriamento

25℃→0℃ ≤50 min (sem carga, não linearidade média)

Características estruturais

Estrutura do envelope de isolamento

Material da parede externa: chapa de aço laminada a frio de alta qualidade, tratamento de superfície por pulverização

Material da parede interna: chapa de aço inoxidável SUS304

Material de isolamento da caixa: espuma de poliuretano (espessura de isolamento 50 mm)

Canal de ar condicionado

Ventilador de fluxo axial, aquecedor, evaporador

Configuração padrão da câmara de teste

Porta: vidro temperado antiembaçante oco + moldura

Furo de chumbo (com tampão de borracha macia): φ50mm /4 (localizado na parte traseira da caixa)

Rodas: 4 (com freios)

Bandeja de células: 4 camadas de bandeja de células de isolamento elétrico, suporte de carga (distribuído uniformemente): 10 kg/camada

Iluminação: Iluminação LED

Painel de controle

Botão de controle de toque

Unidade de ar condicionado

Tubo de aquecimento de aço inoxidável

Modo de controle do aquecedor: modulação de largura de pulso periódica sem contato, SSR (relé de estado sólido)

Sistema de refrigeração

Compressor de refrigeração

Compressor de pistão totalmente fechado

Modo de resfriamento

Refrigerado a ar

Dispositivo de aceleração

Capilar

Refrigerante

R134a

Processo de soldagem

Soldagem de proteção de nitrogênio

Sistema de controle elétrico

Controlador

Display digital LED + controlador de tecla de toque

Método de configuração

Tipo de tecla de toque

Modo de controle

Ventilação por circulação forçada e método de equilíbrio de temperatura. O sistema de controle controla a saída do aquecedor por meio de cálculo automático PID de acordo com o valor de temperatura definido, de modo a alcançar o equilíbrio dinâmico.

Modo de comunicação

Interface padrão Ethernet

Módulo de controle de temperatura

Pesquisa e desenvolvimento independentes (testados para impacto em altas e baixas temperaturas, vibração e desempenho de confiabilidade relacionado à compatibilidade eletromagnética)

Equipamentos de teste de células e interconexão de teste

Equipamento de teste

5 peças BT-4032Q-5V100mA-HWX

Unidade de controle

1 BT-4002-ZWJPLUS-HWX

Comutador de rede

1

Dispositivo de proteção de segurança

Caixa de teste

Proteção contra vazamento, proteção contra curto-circuito e operação anormal do ventilador de circulação

Outras configurações

Cabo de alimentação

(Um cabo monofásico + fio terra de proteção) (a especificação específica é selecionada de acordo com os requisitos do contrato)

Disjuntor de fuga de energia total

Monofásico + fio terra de proteção

Transporte (a câmara de teste é integral e transportada como um todo)

Tamanho

Tamanho máximo para transporte (excluindo embalagem): "ver 4.3 Dimensões externas"

Condições de utilização: O utilizador deverá garantir as seguintes condições (a instalação das linhas de alimentação eléctrica será da responsabilidade do utilizador)

Local de instalação

O solo é plano e a planura é inferior a 5 mm/2 m

bem ventilado

Não há vibração forte ao redor do equipamento

Não há campo eletromagnético forte ao redor do equipamento

Não há substâncias inflamáveis, explosivas, corrosivas e poeira ao redor do equipamento

Deve haver espaço adequado para uso e manutenção ao redor do equipamento. Deve haver espaço para que a porta do equipamento abra e feche normalmente, e não deve haver outros objetos em frente à porta do equipamento.

Condições ambientais

Temperatura: 5℃~35℃; Umidade relativa: menos de 85%; Pressão do ar: 86kPa~106kPa

Condições de fornecimento de energia

CA (220±22) V (50±0,5) Hz monofásico + fio terra de proteção

A resistência de aterramento do fio terra de proteção é inferior a 4Ω

Fonte de alimentação: O usuário deve configurar a capacidade correspondente do interruptor de ar ou de energia para o equipamento no local de instalação, e este interruptor deve ser fornecido de forma independente para o uso do equipamento

Capacidade de alimentação: 2,5 kW

Corrente máxima: 14A

Outros

Abrir a porta da câmara de teste durante o teste causará flutuações de temperatura na câmara; se a porta for aberta repetidamente ou mantida aberta por um longo período durante o teste, ou se a amostra de teste emitir vapor de umidade, pode causar geada ou gelo no trocador de calor do sistema de refrigeração e não funcionar normalmente

Especificações da célula e método de posicionamento

Especificação da célula

Bateria tipo moeda 5V100mA160CH

Método de posicionamento de células

Quatro camadas são colocadas, cada camada 40CH (canais)
