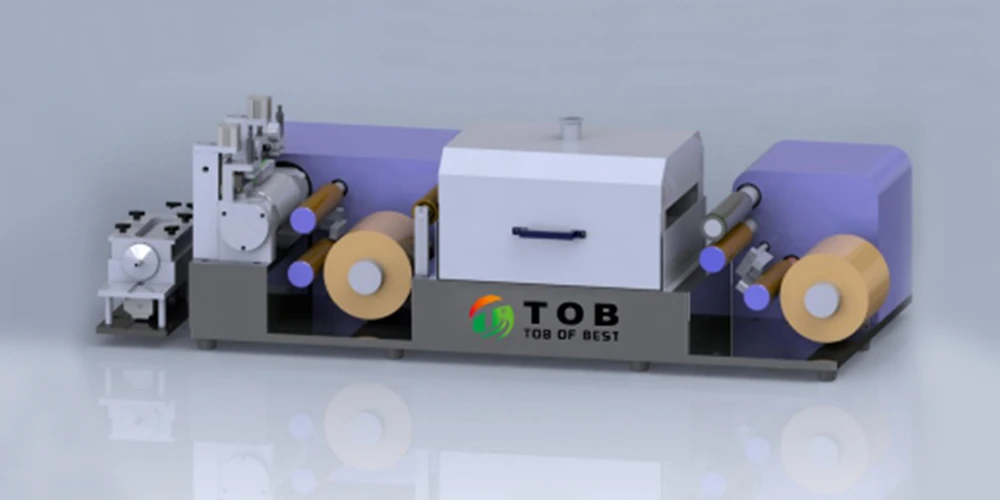

Máquina de revestimento por extrusão para P&D de baterias de estado sólido em operação em câmara de luvas.

Máquina de revestimento por extrusão para P&D de baterias de estado sólido em operação em câmara de luvas.

Visão geral do produto

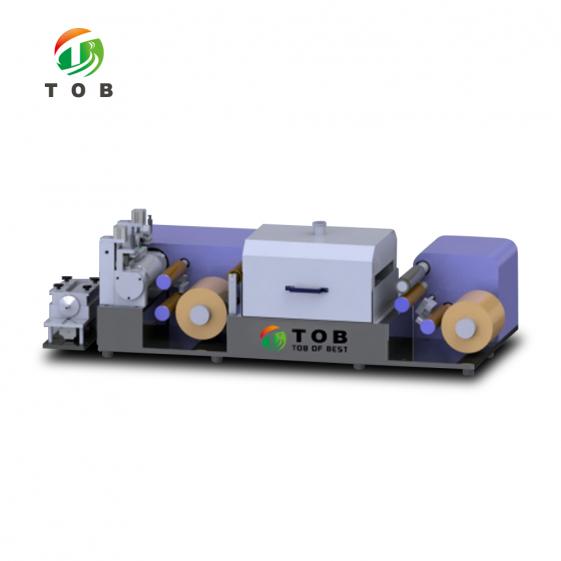

A máquina de revestimento por fenda TOB-LVJY-200, com revestimento unilateral, é um sistema de revestimento compacto e de alta precisão, projetado especificamente para processos de revestimento em escala laboratorial e pesquisa de materiais avançados. Uma das principais vantagens deste equipamento é sua estrutura compacta, que permite a operação dentro de uma câmara de luvas, tornando-o particularmente adequado para pesquisa de baterias de estado sólido e processamento de materiais sensíveis ao ar.

O sistema integra uma cabeça de revestimento por extrusão com matriz de fenda e um sistema de alimentação por bomba de seringa de precisão, permitindo o fornecimento de pasta de forma fechada e estável. Através do revestimento por extrusão sem contato com matriz de fenda, a máquina garante alta precisão de revestimento, excelente uniformidade e forte repetibilidade do processo.

Além do revestimento de eletrodos de baterias de íon-lítio, o equipamento também é adequado para aplicações como FCCL, filmes ópticos, fitas adesivas de alta qualidade e diversos filmes funcionais, tornando-o ideal para pesquisa laboratorial e desenvolvimento de processos em escala piloto.

Principais características

● Projetado para caber dentro de caixas de luvas, ideal para pesquisa de baterias de estado sólido e materiais sensíveis ao ar.

● A tecnologia de revestimento por matriz de fenda garante alta precisão, uniformidade e estabilidade.

● O sistema fechado de distribuição de chorume minimiza a interferência ambiental.

● A cabeça de corte em aço inoxidável SUS630 oferece excelente resistência à corrosão e durabilidade.

● Desenrolamento e enrolamento servo-controlados com controle automático de tensão

● O sistema EPC integrado garante a precisão do alinhamento da bobina.

● O aquecimento por infravermelho com controle de temperatura PID independente garante um desempenho de secagem uniforme.

● Design compacto de forno em aço inoxidável, adequado para ambientes confinados, como caixas de luvas.

● Controle PLC com interface IHM para operação intuitiva

Princípio de Design e Revestimento

O TOB-LVJY-200 adota um método de revestimento por extrusão com matriz de fenda, no qual a pasta é fornecida através de uma matriz de fenda controlada com precisão e aplicada sobre o substrato sem contato mecânico direto. Comparado aos métodos de revestimento tradicionais, essa abordagem minimiza perturbações externas e garante uma espessura de revestimento estável.

A pasta é fornecida através de um sistema de bomba de seringa de precisão, permitindo um controle preciso da vazão e reduzindo as flutuações durante o revestimento. Todo o percurso da pasta opera em um ambiente relativamente fechado, o que é particularmente importante para materiais sensíveis, como eletrólitos sólidos de sulfeto.

O sistema também integra o controle de tensão do substrato e o guia da bobina (sistema EPC), garantindo o transporte estável do substrato e o alinhamento preciso durante o revestimento.

Especificações técnicas

Cenários de aplicação

Este equipamento é particularmente adequado para aplicações que exigem alta precisão de revestimento e ambientes controlados, incluindo:

● Revestimento do eletrodo da bateria de estado sólido (dentro da caixa de luvas)

● Revestimento de cátodo e ânodo de bateria de íon-lítio

● Revestimento funcional em película (películas ópticas, FCCL, fitas avançadas)

● Desenvolvimento de processo de revestimento em escala laboratorial

● Formulação da pasta e otimização dos parâmetros de revestimento

Para pesquisas em baterias de estado sólido, a capacidade de operar dentro de uma caixa de luvas reduz significativamente a exposição à umidade e ao oxigênio, garantindo a estabilidade do material e a precisão experimental.

Diretrizes de manutenção

● Limpe regularmente o equipamento com um pano macio umedecido em álcool para manter a superfície limpa.
● Lubrifique as partes móveis para garantir o funcionamento suave.
● Se não for utilizado por um longo período, limpe e aplique óleo antiferrugem nas peças mecânicas expostas.
● Verifique periodicamente todos os fixadores (parafusos, porcas, pinos) para evitar afrouxamento e garantir a segurança operacional.

Precauções de segurança

● Não coloque as mãos ou qualquer parte do corpo perto de componentes móveis durante o funcionamento.
● Apenas um operador deve controlar a máquina de cada vez para evitar acidentes.
● Pessoal não autorizado não deve desmontar o equipamento.
● Garantir o treinamento adequado antes da operação

EXPOSITOR DE PRODUTOS

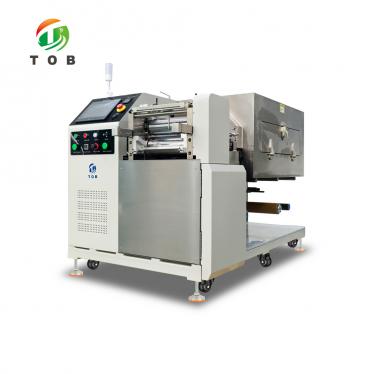

Explore mais máquinas de revestimento de eletrodos de bateria
