Máquina de perfuração de cantos de células de bolsa TOB

Máquina de perfuração de cantos de células de bolsa TOB

ESPECIFICAÇÕES

Visão geral do equipamento

Esta máquina de perfuração de cantos de células de bolsa TOB-CPM-350 é usada para pré-selagem de cantos inferiores de células de bolsa de íons de lítio.

Fluxo de Processo

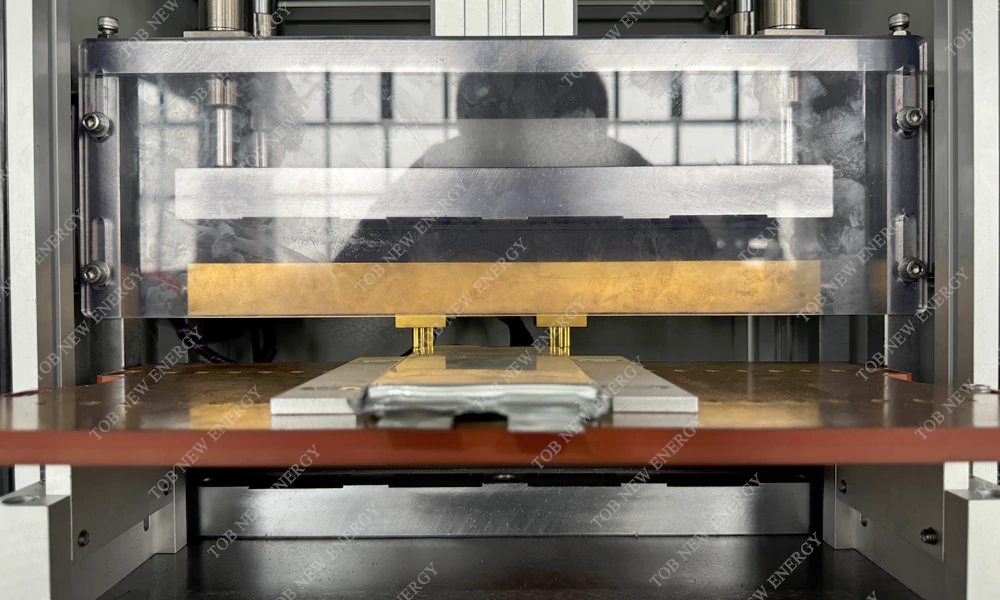

A bateria é colocada na estação de selagem de canto, a lateral da bateria fica próxima ao defletor da bateria, o canto inferior fica voltado para o cabeçote de selagem de canto e a máquina é iniciada pelo pedal para concluir a ação de selagem de canto automaticamente.

Parâmetros de desempenho técnico

• Especificações aplicáveis do produto: C × L × A: (10-200) × (5-200) × (2-15) ou menos
• Comprimento do corpo de aquecimento: 250 mm
• Ângulo de encapsulamento: R3mm 1/4 ângulo arredondado
• Capacidade: 400-600EA
• Temperatura: ≤250℃ ajustável, desvio ±2,5℃
• Paralelismo da cabeça: ±0,02 mm
• Ranhura da espessura do encapsulamento: de acordo com a necessidade de fornecer a espessura do filme laminado de alumínio para determinar

Parâmetros de configuração e instalação de energia

• Configuração de potência: 220V/50Hz; Potência: 1,8KW
• Ar comprimido: ≥ 0,6 MPa, 6 L/Min
• Peso do equipamento: cerca de 35Kg
• Tamanho do equipamento: 413x365x530mm (C*L*A)

Características do equipamento

• O máquina de perfuração de cantos de células de bolsa adota operação manual, segurando a célula na mesa de trabalho e completando a ação de encapsulamento de canto pisando no interruptor, o que é simples e prático.
• A cabeça de vedação inferior é fixa e a cabeça superior é acionada pelo cilindro, que é preciso no posicionamento, suave e confiável, com baixo ruído.
• A cabeça de vedação superior é acionada por cilindro e guiada por rolamento linear, com atividades flexíveis para cima e para baixo e orientação precisa para garantir o requisito de paralelismo da impressão da cabeça do produto.
• O limitador de células pode ajustar com precisão o posicionamento da bateria, para que ela fique posicionada com precisão.
• O bloco de limite de célula pode ser ajustado para encapsular diferentes especificações de baterias.

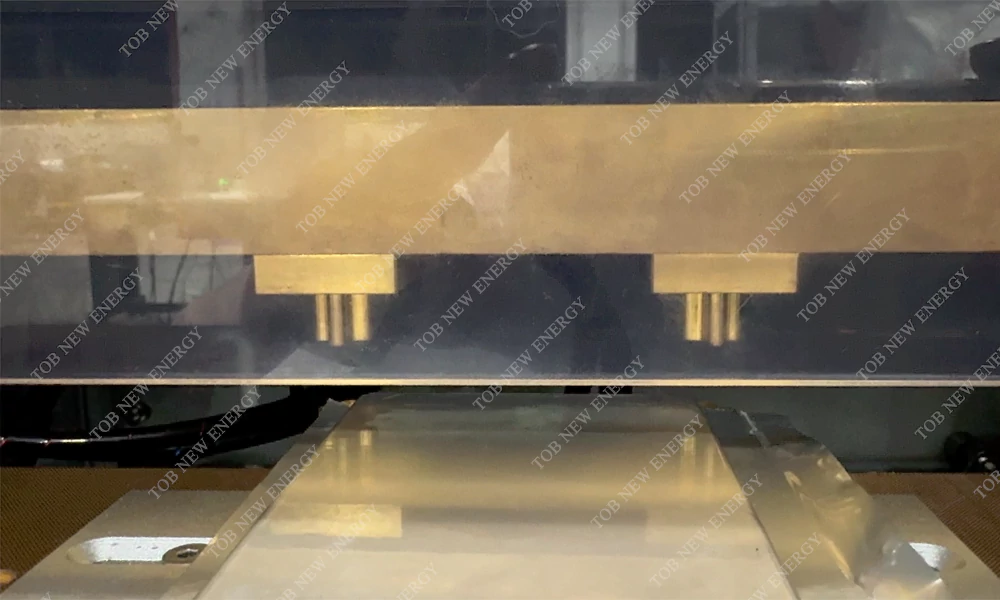

• A cabeça de vedação é feita de material de cobre, com bom efeito de transferência de calor para economizar o consumo de eletricidade e melhorar a eficiência do trabalho.
• A temperatura dos cabeçotes de selagem superior e inferior pode ser ajustada e definida pelos botões do painel do termostato e os valores atuais e definidos da temperatura podem ser exibidos pelo visor LCD, que é intuitivo e fácil de operar.
• A máquina possui uma função de alarme de anormalidade de temperatura; somente quando a temperatura estiver adequada, a máquina agirá para garantir a qualidade dos requisitos de vedação do produto.
• A parte frontal da mesa de trabalho é instalada com uma placa de proteção acrílica, que pode proteger efetivamente a segurança do operador e evitar queimaduras durante o processo de trabalho, sem afetar a linha de visão do operador.

Principais componentes do equipamento e configurações relacionadas

Peças mecânicas:

• Mecanismo de aquecimento superior
• Mecanismo de aquecimento inferior
• Mecanismo de pilar guia
• Sistema de circuito de ar

Configuração de peças elétricas e padrão:

• Dispositivo de controle elétrico: Omron
• Cilindro pneumático: Airtac
• Termostato: Omron
• Termopar: fio de Teflon de 8 núcleos de Taiwan
• Continuidade de Estado Sólido: Yang Ming

Observação:

Caso os componentes da marca acima estejam fora de estoque, substituiremos por outros da mesma categoria sem informar o cliente, o que não influenciará o prazo de entrega. Aguardamos sua compreensão!

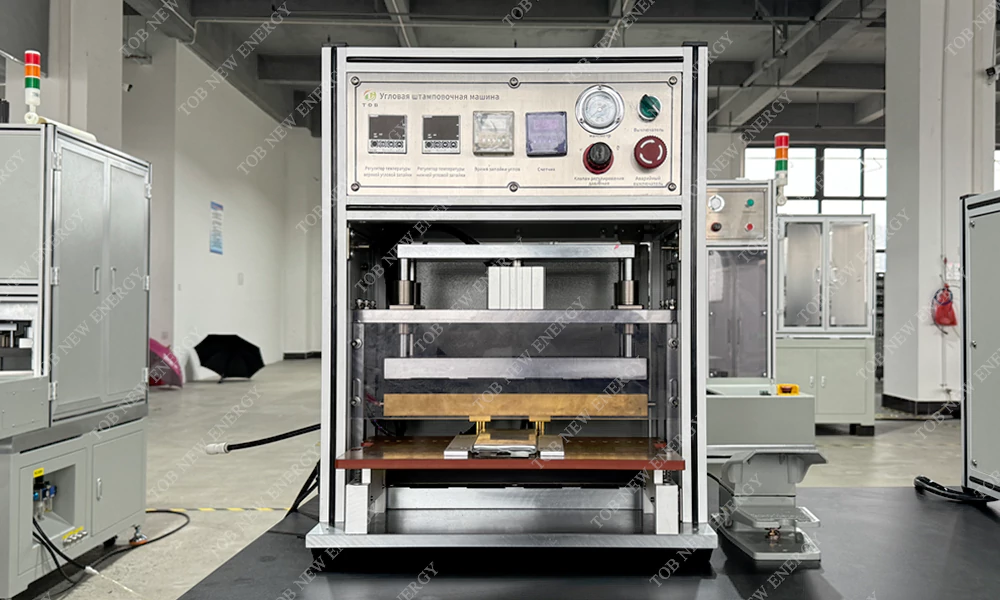

EXIBIÇÃO DO PRODUTO
