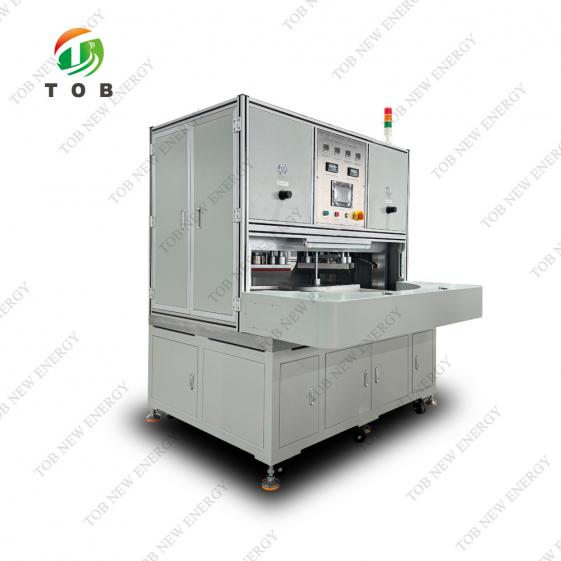

Máquina de prensagem a quente e a frio para células de bolsa TOB

Máquina de prensagem a quente e a frio TOB Pouch Cell

ESPECIFICAÇÕES

Visão geral do equipamento

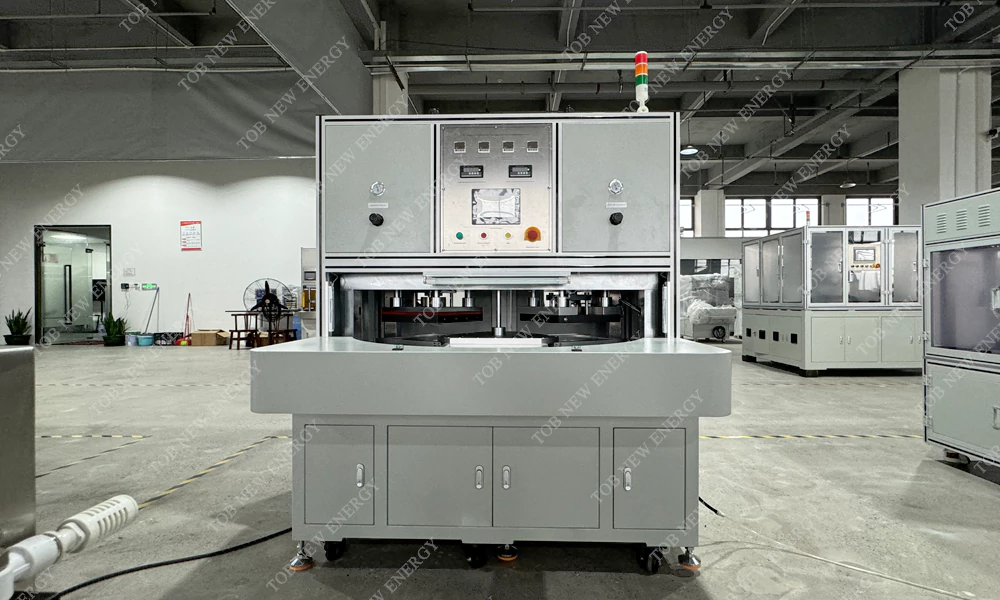

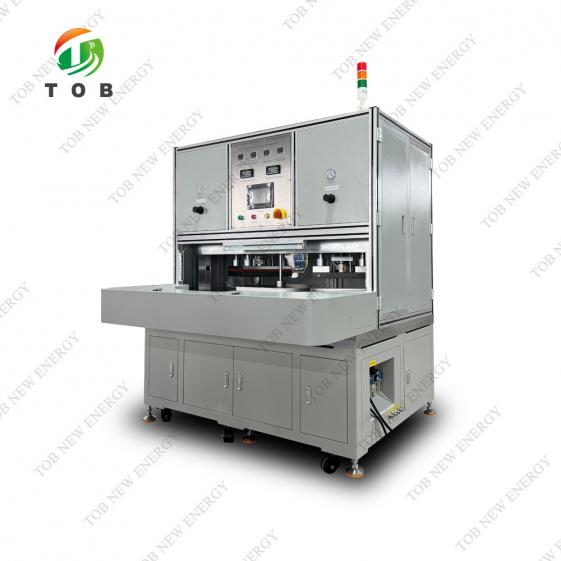

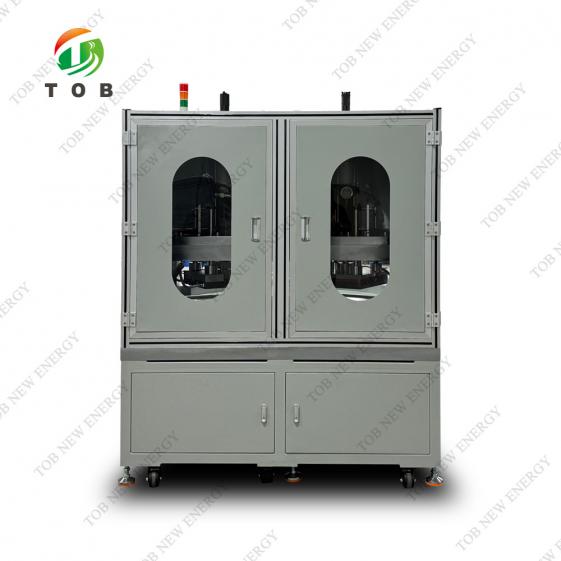

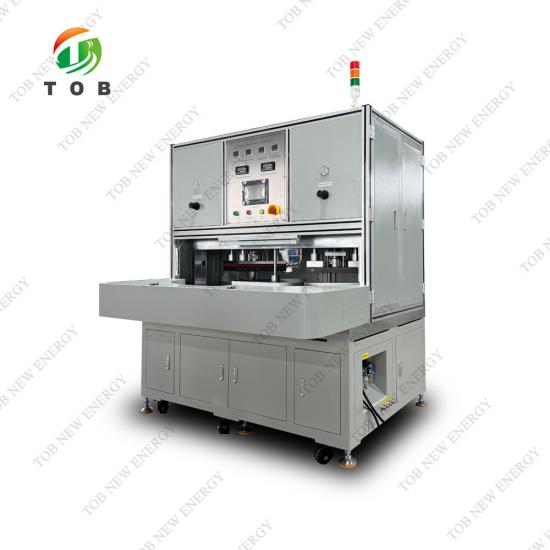

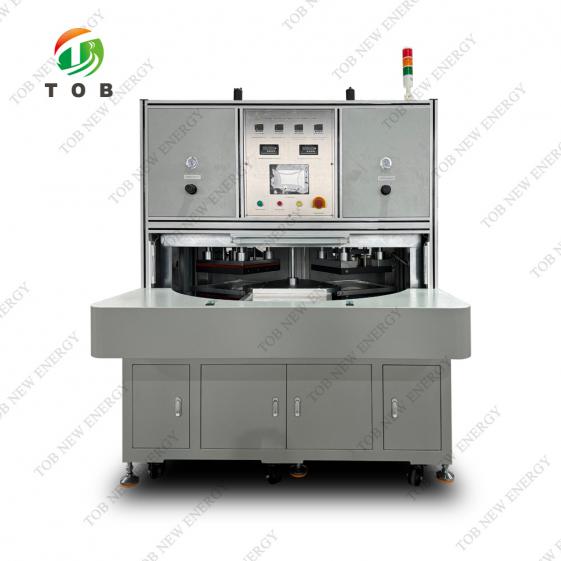

Esta máquina de prensagem de células a quente e a frio TOB-HCP-350 é adequada para o processo de produção de prensagem a quente e a frio de células de íons de lítio. Acionada por um motor com divisor de cames, a mesa rotativa de três posições realiza operações de descarga, prensagem a quente, prensagem a frio (temperatura interna) e recebimento de materiais. A produção e o processamento de produtos de alta qualidade atendem aos requisitos de alta precisão de planicidade e paralelismo dos dois planos na direção da espessura da célula de bateria. A eficiência de produção do equipamento é alta, a operação é simples e conveniente, além de segura e confiável.

Processo tecnológico:

Ligue a energia, a luz indicadora de energia acende, defina a pressão e a temperatura de moldagem e o modelo aquece rapidamente até a temperatura definida; Coloque manualmente as células da bateria, pressione o botão Iniciar com as duas mãos e a plataforma giratória subirá automaticamente. O motor do divisor de cames acionará a plataforma giratória para girar 120 graus para enviar rapidamente as células da bateria para a posição de trabalho de moldagem por prensagem a quente, e a plataforma giratória descerá automaticamente; O mecanismo de prensagem a quente pressiona automaticamente e, quando a pressão atinge o valor de pressão definido, o temporizador de prensagem a quente é iniciado. Quando o tempo definido é atingido, o processo de prensagem a quente é concluído. Ao mesmo tempo, as células da bateria são enviadas para a estação de prensagem a frio e moldagem para processamento; Após a conclusão, as células da bateria são enviadas para a estação de armazenamento e removidas manualmente; Completou um ciclo de ação completo de prensagem a quente e moldagem por prensagem a frio de uma única célula da bateria. Ao produzir e processar várias células da bateria, as células prensadas são retiradas e, em seguida, outra célula é colocada. Dessa forma, as estações de prensagem a frio e a quente trabalham simultaneamente, melhorando significativamente a eficiência da produção e reduzindo os custos de produção.

Parâmetros de configuração e instalação de energia

1. Configurar fonte de alimentação: 220V/50Hz; Potência: 7,5KW

2. Ar comprimido: ≥ 0,8 MPa, 15 L/Min

3. Peso do equipamento: cerca de 1,0 T. Requisito de suporte de aterramento para instalação do equipamento: ＞ 1 T/㎡

4. Tamanho do equipamento: C x L x A ≈ 1500X1400X1600 mm

5. Material PP transparente: fornecido pelo cliente

Parâmetros técnicos de desempenho

1. Especificações aplicáveis do produto: C × L × A: (10-350) × (5-250) × Dentro (2-15)

2. Capacidade de produção: 300-600EA (dependendo do tamanho do produto)

3. Precisão do divisor: ± 0,05-0,1 mm

4. Espessura de célula aplicável: 0-15 mm

5. Pressão do cilindro de dupla força: a saída máxima é de cerca de 5T (cilindro de dupla força Sentuo STD-160-80-1-3-30)

6. Pressão do modelo: A pressão do modelo superior pode ser ajustada em 5T

7. Tempo de retenção: 0-999 segundos ajustável

8. Temperatura de prensagem a quente: temperatura ambiente -260 ° ajustável, com compensação ajustável e precisão de controle de ± 3 °

9. Temperatura de prensagem a frio: 5-20 ℃ (esta máquina não inclui um resfriador; ele pode ser adquirido separadamente, se necessário pelo usuário)

10. Paralelismo dos moldes superior e inferior: ± 0,025 mm. Pode ser utilizado papel de cópia triplo autocopiativo. A impressão deve ser uniforme sob a pressão de ajuste de 1T e a temperatura de uso.

11. Especificações do modelo superior e inferior: 350x350mm

1. Implementação de plataforma giratória de três estações: alimentação → prensagem a quente → prensagem a frio → operação do ciclo de recebimento de material

2. Design de ajuste automático de prensagem a quente com pressão ajustável.

3. Design de ajuste automático de pressão plana de prensagem a frio, com pressão ajustável.

4. O equipamento adota cilindros de força dupla de alta precisão de Taiwan, e a pressão do modelo superior pode ser ajustada dentro de 5000 kg, garantindo uma saída de pressão estável.

5. A área utilizada para cada estação de trabalho do equipamento é de 350 mm*350 mm.

6. Os modelos de prensagem a frio e a quente são todos feitos de aço carbono comum, e a superfície é tratada com revestimento de cromo duro.

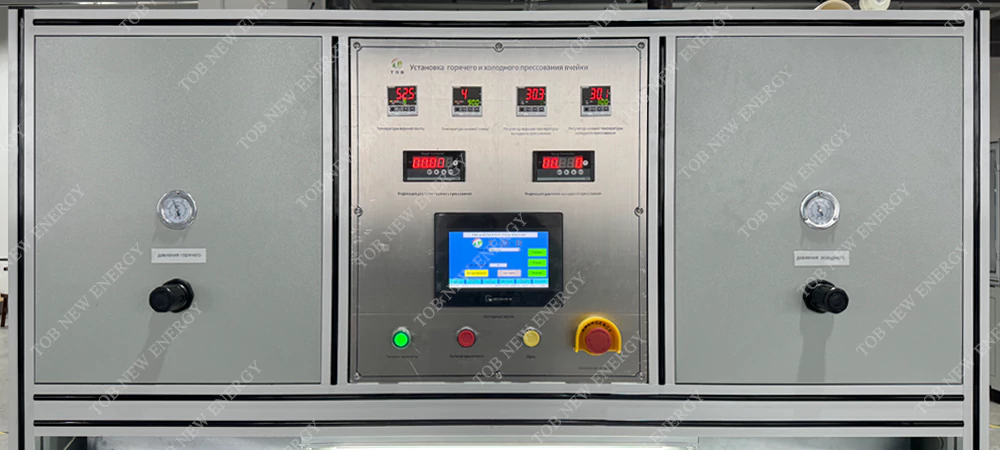

7. O dispositivo possui uma plataforma giratória para movimentação para cima e para baixo, e o controlador programável PLC realiza o controle automático. A tela sensível ao toque possui diálogo homem-máquina, tornando a operação e a configuração convenientes. É necessária apenas uma pessoa para utilizá-lo.

8. O tubo de aquecimento adota 300 watts; Faixa de temperatura de trabalho de prensagem a quente Máx. 250 ° ± 3 °; Comprimento: 310 mm

9. Todas as peças mecânicas e acessórios recebem tratamento de superfície.

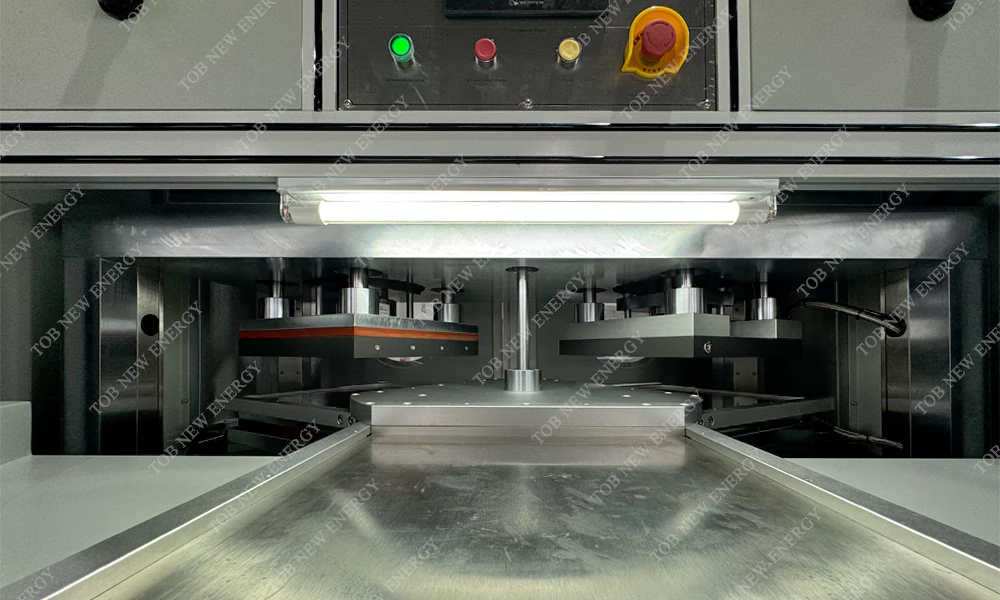

10. Equipado com lâmpadas fluorescentes para fácil controle da qualidade do produto e limpeza e manutenção dos moldes durante a operação.

11. O botão duplo de partida é usado para proteger a segurança pessoal.

Parte mecânica:

1. Estrutura da plataforma do rack: placa de base e placa de cobertura, versão reforçada para cozimento de tinta, estrutura principal para cozimento de tinta com pinça quadrada.

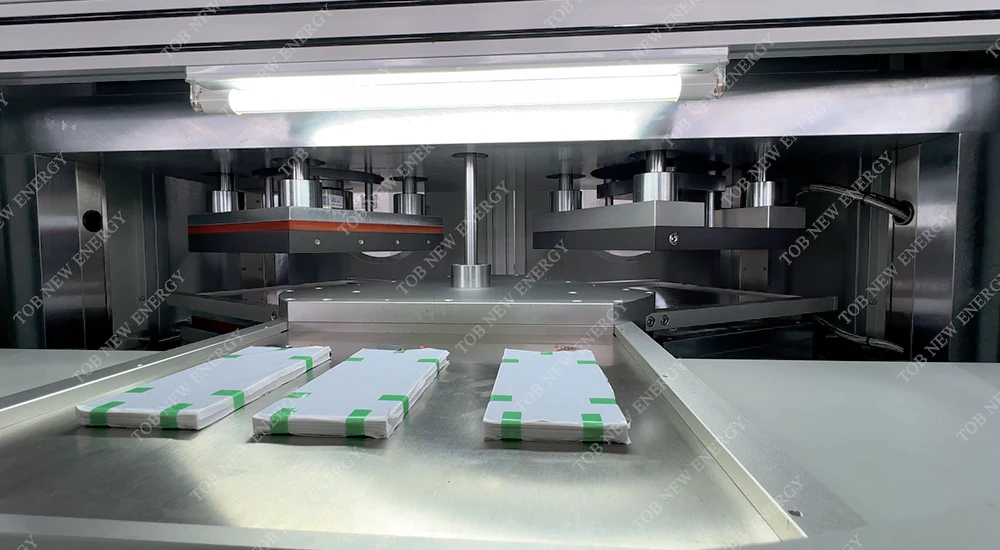

2. Mecanismo de prensagem a quente: com um gabarito de guia de quatro colunas, a temperatura dos gabaritos de aquecimento superior e inferior é controlada independentemente, e o cilindro auxiliar de gás-líquido aciona o gabarito superior para aplicar pressão, com uma exibição visual no manômetro.

3. Mecanismo de prensagem a frio: equipado com um gabarito de guia de quatro colunas, gabaritos de resfriamento de água superior e inferior e um cilindro auxiliar de gás-líquido para acionar o gabarito superior e aplicar pressão, com o manômetro real exibido visualmente.

4. Mecanismo de mesa rotativa: O divisor de came aciona a mesa rotativa de três estações para transmissão e operação, com posicionamento por indução fotoelétrica.

Componentes elétricos e padrão:

1. Controlador programável PLC: Panasonic

2. Interface homem-máquina: Weinview

3. Dispositivos de controle elétrico: Omron/APT/Chint

4. Controlador de temperatura: OMRON

5. Relé de estado sólido: Omron/Yangming 25A * 4

6. Termopar: fio de Teflon de 8 núcleos

7. Cilindro: AirTAC

8. Cilindro de potência: Taiwan Sentuo

9. Divisor: China

10. Sensor de pressão: Zhongnuo

11. Cortina de luz de segurança: Panasonic

Observação:

Caso os componentes da marca acima estejam fora de estoque, substituiremos por outros da mesma categoria sem informar o cliente, o que não influenciará o prazo de entrega. Aguardamos sua compreensão!

Configuração e padrões gerais de equipamentos

1. Cor da aparência do equipamento: O cliente fornece uma paleta de cores.

2. Ruído do equipamento ≤ 60 dB

3. O equipamento atende aos padrões nacionais de segurança para equipamentos mecânicos e elétricos, e não há riscos de segurança óbvios ou potenciais no projeto.

4. Em anexo estão os manuais de operação e manutenção de equipamentos chineses

5. Entregue aleatoriamente o diagrama de controle elétrico, o diagrama de controle pneumático e o manual do componente adquirido da máquina.

6. Forneça uma lista e desenhos de cada componente para substituição.

7. Forneça uma lista de peças vulneráveis, incluindo nome, quantidade de unidades individuais, especificações ou desenhos, marca, vida útil estimada e outras informações.
