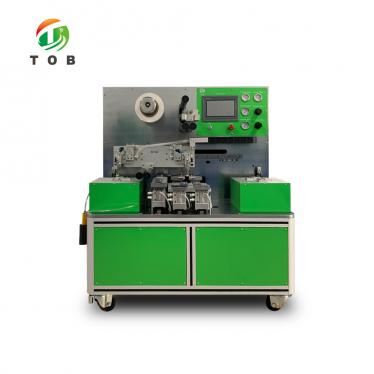

Máquina empilhadora de eletrodo de bateria semiautomática TOB

Máquina de empilhamento de eletrodo de bateria semiautomática TOB NEW ENERFY

ESPECIFICAÇÕES

Esta máquina de empilhamento de bateria é usada para o processo de empilhamento de bateria de lítio, ela adota o empilhamento Z. A descarga do separador por motor, através de tensão, correta, para placa de empilhamento; O mecanismo do manipulador alterna o movimento para a esquerda e para a direita, através de instituições de mandril para retirar o eletrodo da caixa de materiais, após a plataforma de localização secundária para colocar o eletrodo na placa de empilhamento. Ao mesmo tempo, o separador é movido para a esquerda e para a direita; existem quatro conjuntos de mecanismos de faca de pressão na mesa de laminação para pressionar os eletrodos transversalmente; após a conclusão da laminação, o separador é cortado, retire a célula da estrutura de transferência e depois prenda com fita manual, retire a célula manualmente; ao mesmo tempo, inicie o empilhamento automático da próxima célula.

Processo de trabalho

Características

1. Mecanismo amortecedor do prensador: antes de sair do prensador, levante-o micro do eletrodo para evitar puxá-lo.

2. O desenrolamento automático do separador, controle de tensão, correção de desvio, garantem efetivamente a precisão do alinhamento do separador.

3. Através do posicionamento preciso do eletrodo, a precisão da posição do eletrodo durante o empilhamento pode ser garantida de forma eficaz.

4. Uma variedade de medidas para controlar efetivamente o fenômeno de vazamento de material: mecanismo de sopro da caixa de material, escova de classificação, agitação externa do manipulador de sucção.

5. A caixa de material e o posicionamento secundário estão equipados com um mecanismo eficaz de coleta de poeira.

Especificações de materiais

Observação:

1. O comprimento do eletrodo indica o tamanho do eletrodo na direção da aba, excluindo o comprimento da aba.

2. O eletrodo não tem nenhum fenômeno óbvio de queda de pó e nenhuma borda de onda óbvia; o erro de corte é inferior a 0,2 mm.

3. Não há empenamento e deformação óbvios no eletrodo de entrada e não há adesão óbvia no eletrodo de entrada.

4. Erro de dobra da serpentina do separador: 1mm/1000mm.

Requisitos do ambiente de trabalho

EXPOSIÇÃO DO PRODUTO

Mais máquina de empilhamento para células de bolsas de íons de lítio.
