Limpador ultrassônico para laboratório de baterias

Máquinas de Limpeza Ultrassônica da Série TOB-MUC-E para Laboratórios de Baterias e Preparação de Eletrodos

Visão Geral do Produto e Aplicações Ideais

A série TOB-MUC-E é uma família de máquinas de limpeza ultrassônica de bancada desenvolvidas especificamente para ambientes laboratoriais exigentes, incluindo as tarefas de limpeza de precisão necessárias na pesquisa de baterias de íon-lítio e de estado sólido. As máquinas utilizam uma tecnologia composta de geração ultrassônica que controla com precisão ultrassons de alta potência para otimizar a cavitação no meio líquido. Isso permite a remoção direcionada de contaminantes em nível micrométrico — resíduos orgânicos e depósitos de partículas — de microporos, superfícies curvas complexas e pequenas folgas, sem a necessidade de esfregação mecânica agressiva.

Cada modelo é equipado com um sistema inteligente de controle proprietário que ajusta automaticamente os parâmetros ultrassônicos para corresponder às características da carga, garantindo que a energia acústica seja consistentemente focada e transmitida ao banho de limpeza. A saída ultrassônica pode ser ajustada continuamente de 10 % a 100 % em incrementos de 1 %, permitindo ao operador selecionar a intensidade exata necessária para componentes delicados ou para depósitos persistentes. Uma placa de aquecimento PTC integrada, controlada por sensor NTC, aquece o líquido de limpeza da temperatura ambiente até 80 °C, acelerando processos de limpeza como dissolução, extração e cinética de reações químicas. Uma função de desgaseificação selecionável (operação intermitente com intervalo máximo de 30 s) auxilia na remoção do ar dissolvido do banho, restaurando a intensidade total da cavitação após a adição de líquido novo ou após uso prolongado.

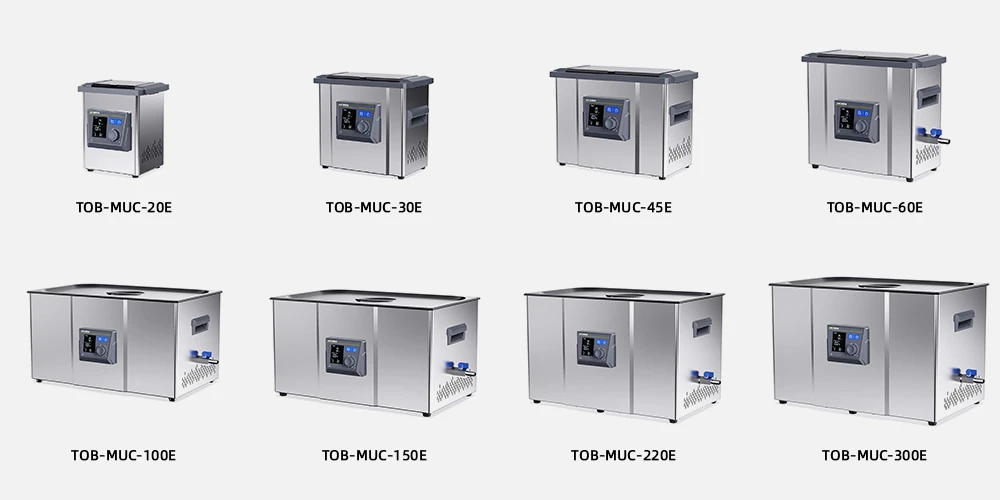

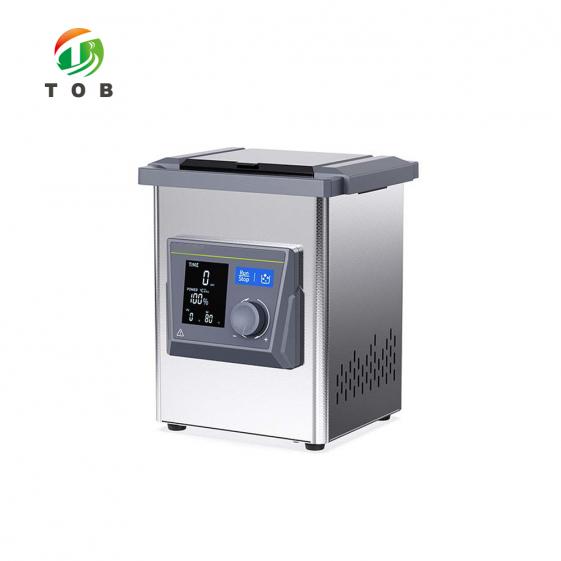

A série abrange oito modelos com capacidades de tanque de 2 L a 30 L e potências de saída ultrassônica de 60 W a 720 W. Todos os modelos possuem uma tela LCD retroiluminada de 3 polegadas para monitoramento em tempo real de temperatura, tempo e potência. Os tanques são prensados em uma única peça de aço inoxidável 304 (espessura ≥1,0 mm), sem costuras soldadas, proporcionando resistência a uma ampla faixa de pH (3–12). Os modelos a partir de 6 L são equipados com uma válvula de drenagem de aço inoxidável 304 e uma mangueira de silicone para drenagem segura e controlada de soluções quentes ou quimicamente agressivas.

Ideal para:

• Limpezacomponentes de células tipo moeda (invólucros, molas, espaçadores), discos de eletrodos e folhas de coletores de corrente antes da montagem da célula para remover óleos de corte, poeira e umidade adsorvida.
• Remoção de resíduos secos de pasta de eletrodo de vasos de mistura, lâminas raspadoras, cabeças de revestimento por matriz de ranhura e outros componentes de máquinas de revestimento de baterias.
• Enxágue pós-síntese de pequenos lotes de pós de cátodo ou ânodo para remover sais residuais ou surfactantes orgânicos.
• Tarefas gerais de laboratório, como desgaseificação de solventes HPLC, dispersão de nanomateriais e limpeza de vidrarias e pequenos instrumentos.

Não tem certeza de qual capacidade de tanque corresponde à sua carga de limpeza? Entre em contato com nossos especialistas em equipamentos laboratoriais informando o tamanho típico dos componentes e a produtividade. Nós ajudaremos você a selecionar o modelo adequado.

Onde a Limpeza Ultrassônica se Encaixa na Preparação de Células de Bateria

Na pesquisa de baterias e na produção em pequena escala, a limpeza de cada componente influencia diretamente os resultados eletroquímicos. A série TOB-MUC-E é utilizada em vários pontos do fluxo de trabalho:

• Limpeza do substrato do eletrodo: folhas de alumínio e cobre, antes de serem revestidas com pasta, podem conter óleos de laminação ou contaminantes ambientais. Um breve tratamento ultrassônico com um solvente adequado pode melhorar a uniformidade da superfície e a adesão do revestimento.
• Preparação dos componentes da célula: invólucros de células tipo moeda, molas, espaçadores e anéis de vedação geralmente são fornecidos com lubrificantes residuais de usinagem. A limpeza ultrassônica em um banho aquecido de detergente ou solvente remove esses resíduos sem arranhar as superfícies polidas de vedação, ajudando a garantir uma vedação confiável da célula e resistência interna consistente.
• Manutenção de equipamentos de revestimento: lâminas raspadoras, barras de vírgula e lábios de matriz de ranhura acumulam pasta de eletrodo seca que pode afetar a qualidade do revestimento. A imersão desses componentes em um solvente compatível dentro do banho ultrassônico remove resíduos de bordas e canais estreitos que são difíceis de alcançar manualmente.
• Limpeza geral de materiais de laboratório: béqueres de mistura, seringas e espátulas usados com pastas à base de NMP ou água podem ser limpos por ultrassom, reduzindo o risco de contaminação cruzada entre diferentes lotes de materiais.

Como os parâmetros de limpeza (potência, temperatura, tempo) podem ser definidos e variados com precisão, a mesma máquina pode lidar tanto com membranas separadoras delicadas (em baixa potência) quanto com peças de equipamentos muito sujas (em alta potência).

Como o Limpador Ultrassônico Opera

A série TOB-MUC-E gera e controla energia ultrassônica de acordo com os seguintes princípios, conforme descrito pelo fabricante:

1. Geração de ultrassom:A máquina emprega uma tecnologia composta de geração ultrassônica que converte energia elétrica em vibrações mecânicas de alta frequência (aproximadamente 40 kHz). Essas vibrações são transmitidas para o líquido no tanque.
2. Efeito de cavitação:As vibrações de alta frequência criam ciclos alternados de alta e baixa pressão no líquido. Durante a fase de baixa pressão, formam-se microbolhas de vapor; durante a fase de alta pressão, essas bolhas colapsam violentamente. Esse processo, conhecido como cavitação, produz ondas de choque localizadas que desprendem partículas de sujeira das superfícies. O fabricante afirma que o sistema foi projetado para otimizar a cavitação no meio líquido, permitindo a remoção direcionada de resíduos orgânicos e depósitos de partículas de geometrias complexas.
3. Controle inteligente de potência:Um sistema inteligente de controle proprietário monitora as condições de carga e ajusta automaticamente os parâmetros ultrassônicos para manter a ressonância e a transferência eficiente de energia. O usuário pode refinar ainda mais a intensidade da cavitação ajustando a potência ultrassônica continuamente de 10 % a 100 % em incrementos de 1 %.
4. Aquecimento e desgaseificação:Um sensor de temperatura NTC e uma placa de aquecimento PTC trabalham juntos para aquecer o líquido de limpeza até uma temperatura definida (até 80 °C), o que pode acelerar a limpeza. Uma função de desgaseificação, quando ativada, faz com que o ultrassom opere em pulsos com intervalos (máximo de 30 s entre pulsos), permitindo que o ar dissolvido escape do líquido para que a eficiência da cavitação seja restaurada após o enchimento recente do banho ou após uso prolongado.

Principais Recursos

Os recursos a seguir são listados pelo fabricante e são comuns à série TOB-MUC-E.

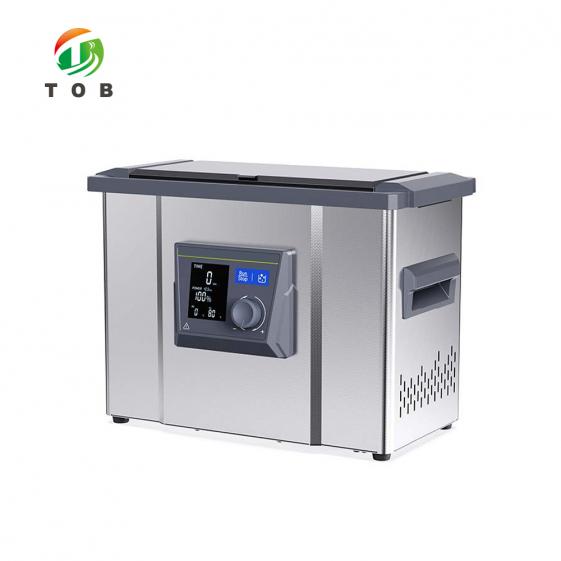

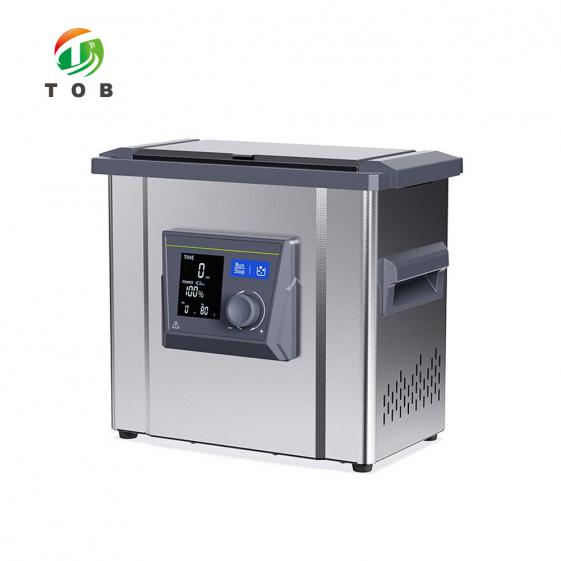

1. Tela LCD de alta definição -Uma tela LCD retroiluminada de 3 polegadas exibe informações operacionais em tempo real — temperatura, tempo restante e nível de potência — permitindo ao usuário monitorar o processo de limpeza rapidamente.
2. Tanque de aço inoxidável 304 sem costuras -O tanque interno é formado a partir de uma única chapa de aço inoxidável 304 (≥1,0 mm) por prensagem em peça única, sem costuras soldadas. Ele resiste a uma ampla faixa de pH (3–12) e foi construído para suportar uso prolongado sem deformação. Esse design é essencial para laboratórios de baterias que utilizam diversos agentes de limpeza, desde detergentes alcalinos suaves até solventes orgânicos.
3. Ajuste de potência ultrassônica sem etapas (10 %–100 % em incrementos de 1 %) -A saída ultrassônica pode ser ajustada com precisão, permitindo que o usuário selecione a intensidade exata necessária para diferentes tarefas de limpeza: baixa potência para filmes separadores delicados ou pequenos componentes, alta potência para remover lama seca persistente de equipamentos de revestimento.
4. Aquecimento PTC controlado por NTC (RT–80 °C) -Um sensor NTC monitora a temperatura do líquido enquanto uma placa de aquecimento cerâmica PTC proporciona aquecimento uniforme. O aquecimento controlado acelera a dissolução de contaminantes solúveis e aumenta a eficácia de muitos produtos químicos de limpeza.
5. Função de desgaseificação -Este recurso (operação intermitente, intervalos máximos de 30 s) auxilia na remoção do ar dissolvido de soluções de limpeza novas, garantindo que a cavitação ultrassônica opere com intensidade total desde o início do ciclo.

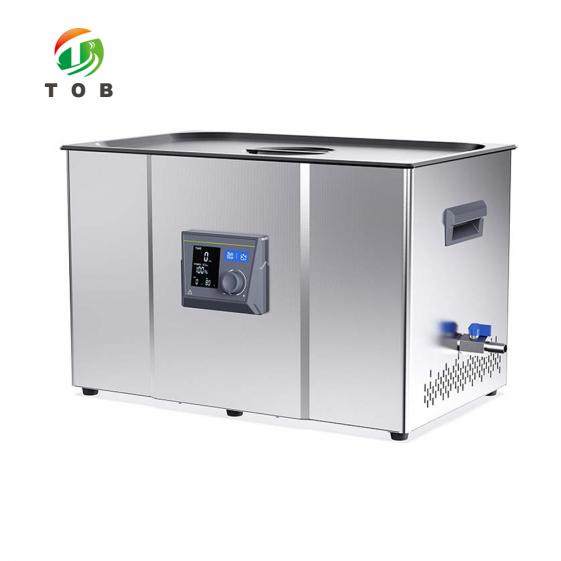

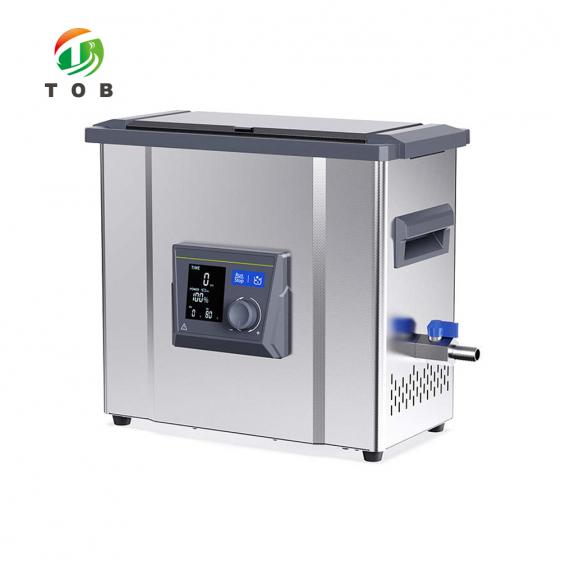

6. Válvula de drenagem de aço inoxidável 304 (modelos ≥ 6 L) -No TOB-MUC-60E e em unidades maiores, uma válvula de drenagem de aço inoxidável 304 com taxa de fluxo ajustável e uma mangueira de silicone incluída permite que o operador drene com segurança líquidos aquecidos ou quimicamente agressivos diretamente em um recipiente de resíduos, evitando a necessidade de inclinar a máquina ou sifonar manualmente o banho.
7. Construção robusta e circuitos avançados -O fabricante afirma que o projeto eletrônico utiliza tecnologia de chips importados e um layout de circuito avançado que melhora a eficiência de conversão da energia elétrica em saída ultrassônica, contribuindo para a economia geral de energia.

Especificações técnicas completas

A tabela a seguir apresenta os parâmetros técnicos dos oito modelos da série TOB-MUC-E.

Perguntas comuns sobre o uso da série TOB-MUC-E em laboratórios de baterias

P1: O limpador ultrassônico pode ser usado com solventes orgânicos como NMP ou etanol?
Sim, o tanque de aço inoxidável 304 é resistente quimicamente a muitos solventes orgânicos. No entanto, o usuário deve seguir práticas laboratoriais seguras para solventes inflamáveis. Use a função de aquecimento com cuidado e apenas em temperaturas bem abaixo do ponto de fulgor do solvente. Colocar o solvente em um recipiente secundário (béquer) dentro de um tanque cheio de água é uma abordagem comum para reduzir ainda mais o risco.

P2: Qual nível de potência ultrassônica deve ser usado para limpar folhas finas de eletrodos ou separadores?
Comece com uma configuração de baixa potência (10 %–30 %) e um tempo de limpeza curto. O ajuste contínuo permite um controle muito preciso; o usuário pode aumentar gradualmente a potência até que uma limpeza eficaz seja observada, evitando qualquer dano mecânico à folha ou ao filme. Sempre teste primeiro uma pequena peça.

P3: Como funciona a função de desgaseificação e quando ela deve ser usada?
O modo de desgaseificação pulsa o ultrassom ligado e desligado (intervalo máximo de 30 s), permitindo que o ar dissolvido suba e escape do líquido. Recomenda-se executar um ciclo de desgaseificação sempre que uma solução de limpeza nova for adicionada ou quando o banho não tiver sido usado por um período prolongado, pois o gás dissolvido reduz a cavitação e diminui a eficiência da limpeza.

P4: É necessário usar a função de aquecimento ou o limpador pode operar em temperatura ambiente?
O aquecimento é opcional. Muitas soluções de limpeza funcionam de forma eficaz em temperatura ambiente. O aquecimento é benéfico quando a atividade do agente de limpeza depende da temperatura ou quando é necessário dissolver resíduos secos de pasta. O usuário pode definir a temperatura desejada e o controlador irá mantê-la.

Pronto para adicionar uma limpeza ultrassônica consistente e ajustável ao fluxo de trabalho do seu laboratório de baterias? Solicite uma cotação para a série TOB-MUC-E no tamanho de tanque que atende à sua aplicação. Para obter orientação sobre a seleção do modelo adequado ou a configuração de um protocolo de limpeza, entre em contato com nossa equipe de equipamentos de laboratório.
