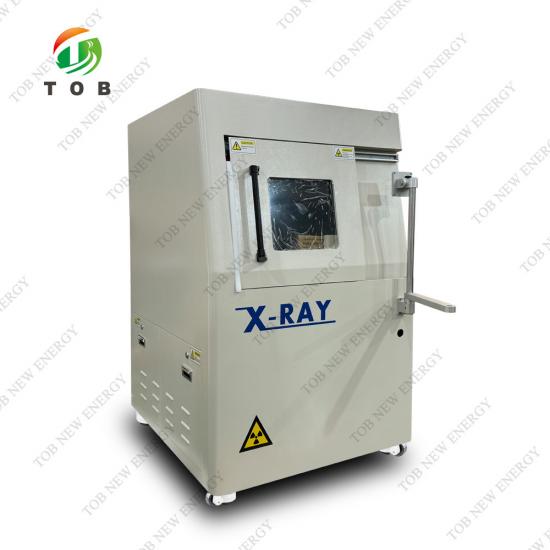

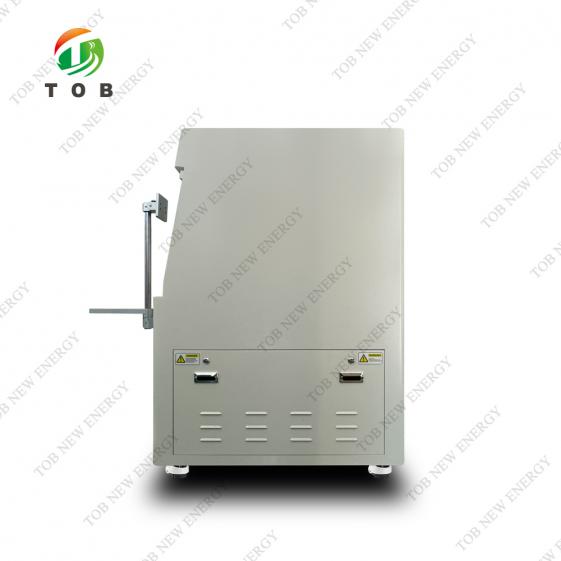

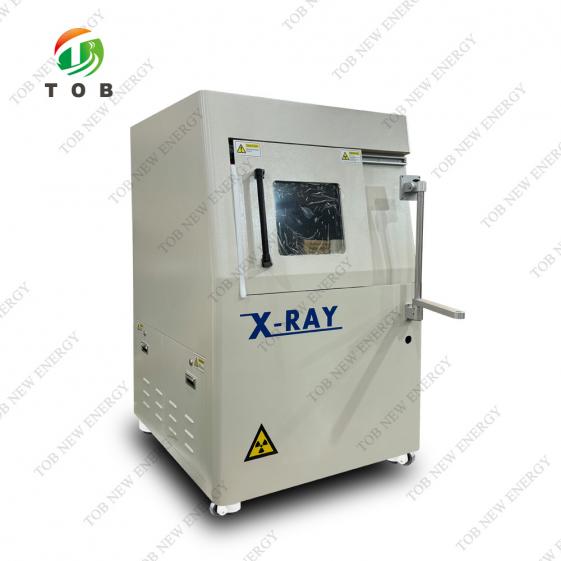

Máquina de inspeção de raios X para bateria

As máquinas de inspeção por raios X TOB-X-Ray-1, utilizadas na produção de baterias de íons de lítio, são dispositivos de ensaio não destrutivos que utilizam tecnologia de imagem por raios X. Elas são projetadas para inspecionar defeitos estruturais internos (por exemplo, desalinhamento de eletrodos, falhas de solda, dobramento de abas) em tempo real, garantindo a segurança e a consistência da bateria. Com alta capacidade de penetração e precisão de nível micrométrico, esses sistemas são amplamente integrados em linhas de produção automatizadas para baterias cilíndricas, prismáticas e do tipo bolsa.

Marca:
TOB NEW ENERGY
item número.:
TOB-X-Ray-1
pedido (moq):
1
Pagamento:
L/C, T/T
origem do produto:
China
porto de embarque:
XIAMEN

inquérito agora

Detalhes do produto

Máquina de inspeção de raios X para bateria

ESPECIFICAÇÕES

As máquinas de inspeção por raios X utilizadas na produção de baterias de íons de lítio são dispositivos de ensaio não destrutivos que utilizam tecnologia de imagem por raios X. São projetadas para inspecionar defeitos estruturais internos (por exemplo, desalinhamento de eletrodos, falhas de solda, dobras de abas) em tempo real, garantindo a segurança e a consistência da bateria. Com alta capacidade de penetração e precisão micrométrica, esses sistemas são amplamente integrados em linhas de produção automatizadas para baterias cilíndricas, prismáticas e do tipo bolsa.

Características

· Gerador de raios X fechado de 130 kV (<7 µm)

· Detector de painel plano HD

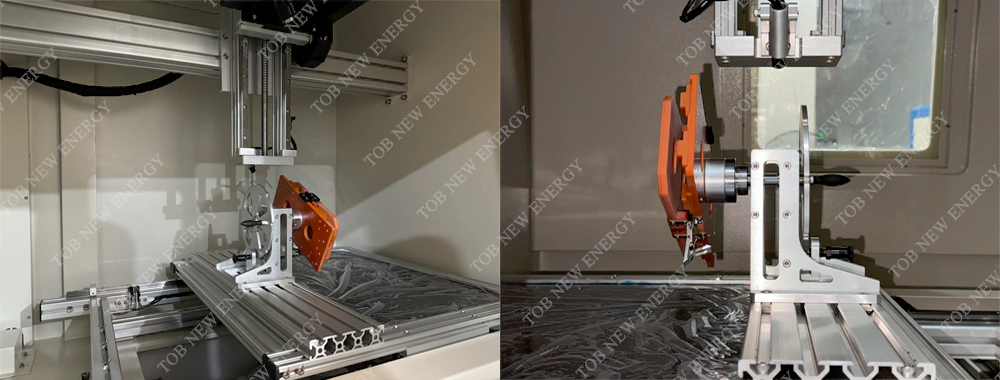

· Plataforma de inspeção plana e sistema de movimento de 4 eixos

· Tubo de raios X e detector com elevação e descida automáticas, com sistema de posicionamento de ponto alvo conveniente

· Sistema de processamento de imagem DXI multifuncional, detecção programável CNC

Modelo: TOB-X-Ray-1

Item	Descrição	Especificações
Tubo de raios X	Tensões máx., tipo	130kV, Fechado
	Consumo de energia	40W
	Tamanho do ponto focal	<7 μm
	Amplitude de movimento (para cima e para baixo)	120 mm
	Ampliação do sistema	600X
Detector	Área efetiva do HD FPD	130*130 mm
	Tamanho do pixel	85μm
	Matriz de Pixels	1535*1536
	Amplitude de movimento (para cima e para baixo)	280 mm
Sistema de Computador	Sistema operacional	PC industrial, processador i7, Win 10
Sistema de Computador	Monitor	LCD de 22”
Software	Interface do usuário	Sistema de processamento de imagem DXI multifuncional
Plataforma de trabalho	Área de carga máxima	500 mm × 500 mm
	Área Máxima de Inspeção	420 mm × 360 mm
	Peso máximo de carga	10 kg
	Controle de Movimento	Joysticks, mouse e teclados
Navegação	Câmera	Câmera HD, ponto laser
Eixo	Manipulador	4 eixos com X / Y / Z1 / Z2
Características do equipamento	Fonte de energia	CA 110~220 V (±10%) 50 Hz, 3,0 kW
	Pegada / Peso Líquido	1080(L)×1180(P)×1730(A)mm, 1250kg
	Peso total da embalagem	Caixa de compensado, 146 (L) x 128 (P) x 196 (A) cm, 1400 kg
Acessórios opcionais	1. Leitor de código de barras; 2. Medidor de dimensão 3. Marcador ruim, o preço não inclui esses itens
Garantia	Garantia de um ano, substituição gratuita de peças devido a defeito original do fabricante, mas espere danos causados pelo homem e força maior

Segurança em Raios X: Todos os aparelhos de raio X atendem ao Regulamento CFR 21 1020.40 Subcapítulo J da FDA-CDRH para sistemas de raio X de gabinete. A norma FDA-CDRH para sistemas de raio X de gabinete estabelece que a emissão de radiação não excederá 5 milirem a/h.2" de qualquer superfície externa. Nossos aparelhos (vazamento <1 μSv/h) são normalmente 5 a 10 vezes menores que os padrões internacionais.

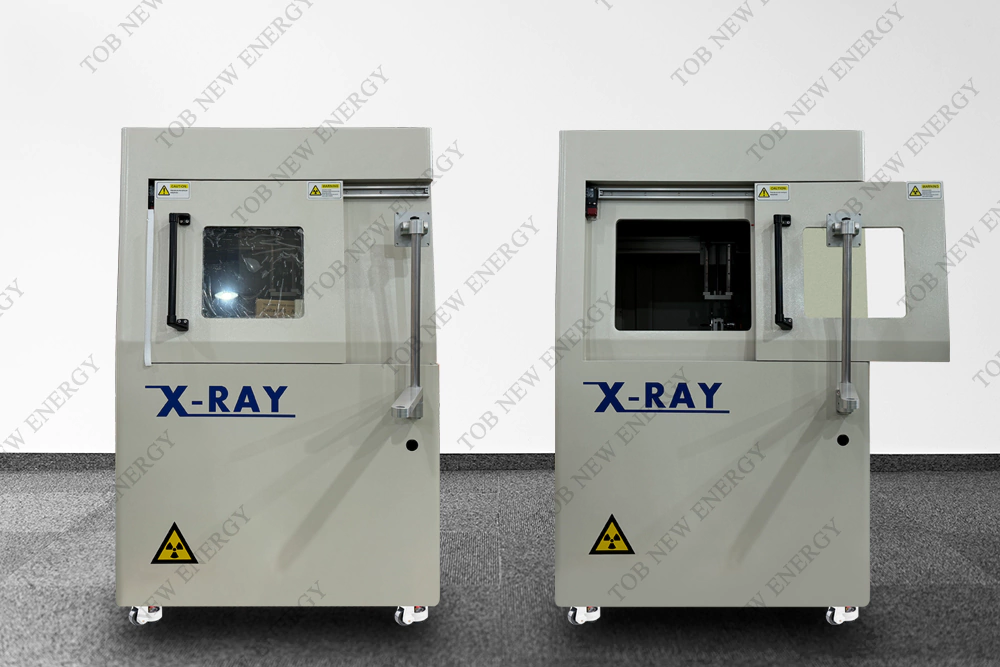

EXIBIÇÃO DO PRODUTO

X-ray Inspection Machine

Obtenha mais Máquina de Pesquisa e Fabricação de Baterias De acordo com suas necessidades

E-mail : tob.amy@tobmachine.com

Skype: amywangbest86

Whatsapp/Número de telefone: +86 181 2071 5609

Tags relacionadas :

Máquina de inspeção por raios X

Sistema de Inspeção por Raios X

Inspeção de raios X

Máquina de bateria

Anterior:
compressor de ar livre de óleo

envie uma mensagem

Se você está interessado em nossos produtos e deseja saber mais detalhes, deixe uma mensagem aqui, responderemos o mais breve possível.

Assunto : Máquina de inspeção de raios X para bateria

nossos trabalhos

produtos relacionados

compressor de ar livre de óleo

O compressor de ar sem óleo Tob-3-1100-100L elimina os requisitos de lubrificação enquanto fornecem ar comprimido sem contaminantes.

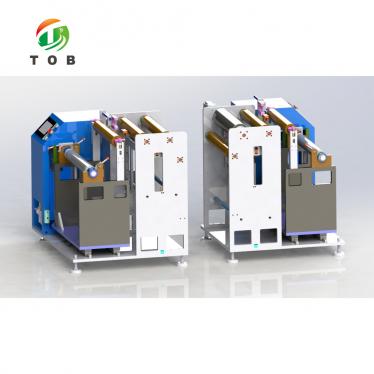

Dispositivo automático de enrolamento e desenrolamento para processamento de bobinas de eletrodos de bateria
