Forno tubular de 1700°C para P&D de materiais

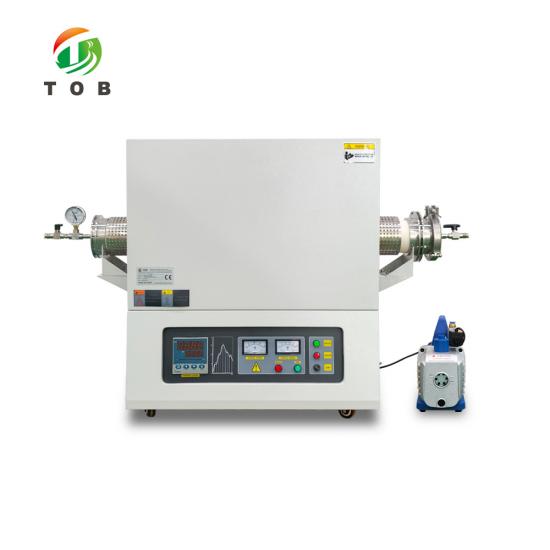

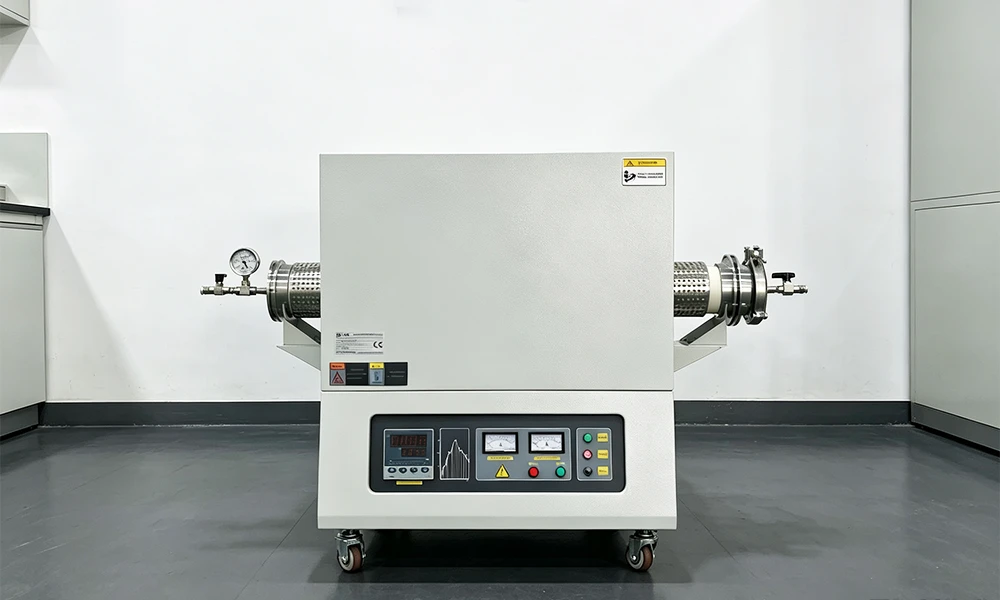

Forno tubular de alta temperatura de 1700 °C com configuração multizona — TOB-K2-6-17TPD3

Visão geral do produto e aplicações ideais

Um forno tubular é um forno de alta temperatura no qual a câmara de aquecimento é um tubo cilíndrico através do qual a peça de trabalho é aquecida, tipicamente sob uma atmosfera gasosa controlada. O TOB-K2-6-17TPD3 é um forno tubular de 1700 °C da série K2, construído em torno de tubos de forno de quartzo de alta pureza ou corindo de alumina de alta pureza, disponíveis em configurações horizontal e vertical. Os diâmetros padrão dos tubos são 40 mm, 60 mm, 80 mm e 100 mm (personalizáveis), e as zonas de aquecimento padrão são 150 mm, 205 mm, 350 mm e 440 mm (personalizáveis). As configurações de zona variam de zona única, dupla e tripla a quíntupla, e um sistema de inclinação rotativa pode ser instalado no corpo do forno para requisitos especiais de processamento.

O TOB-K2-6-17TPD3 utiliza elementos de aquecimento de silício-molibdênio (MoSi₂) para atingir uma temperatura de projeto de 1700 °C, com uma faixa de temperatura operacional de 0–1600 °C ao usar um tubo de alumina. A precisão do controle de temperatura é de ±1 °C, monitorada por um termopar tipo B (faixa de medição de 0–1820 °C). O forno é alimentado por 220 V monofásico e está equipado com um controlador de temperatura inteligente PID autoajustável programável de 30 segmentos que automatiza o aquecimento e o resfriamento sem intervenção do operador.

O forno foi projetado para os rigores da pesquisa científica e da produção em pequenos lotes. A carcaça de resfriamento por ar forçado de camada dupla mantém a superfície externa próxima à temperatura ambiente, mesmo em altas temperaturas, e a câmara do forno com montagem escalonada distribui o estresse uniformemente durante o aquecimento, evitando a perda de calor e prolongando a vida útil. O isolamento de fibra cerâmica de alumina leve oferece excelente isolamento térmico, sendo livre de rachaduras, não aglomerante e livre de escória, garantindo que não haja contaminação dos produtos queimados.

Ideal para:

• Pesquisa e produção em pequenos lotes de cerâmica, metalurgia, eletrônica, vidro, materiais químicos, mecânicos e refratários.
• Desenvolvimento de novos materiais, incluindo síntese de materiais de bateria (calcinação de precursores de cátodo, sinterização de eletrólitos de estado sólido) em temperaturas de até 1700 °C.
• Aplicações de ensino e pesquisa universitária que exigem um forno de alta temperatura com perfis de aquecimento programáveis.
• Processos que exigem atmosferas gasosas controladas (gases inertes, gases mistos, nitrogênio, oxigênio, monóxido de carbono, argônio) ou condições de vácuo.

Precisa determinar o material de tubo ideal (quartzo vs. alumina), a configuração da zona de aquecimento ou a atmosfera gasosa para o seu processo de material específico? Entre em contato com nossos engenheiros de processos de alta temperatura com os detalhes da sua aplicação.

Onde o forno tubular de 1700 °C se encaixa na pesquisa de materiais e no desenvolvimento de baterias

Na pesquisa e produção de materiais de bateria, um forno tubular de 1700 °C atende às etapas de síntese em alta temperatura e tratamento térmico que não podem ser realizadas em fornos de temperatura mais baixa (1200 °C). O TOB-K2-6-17TPD3 é usado para:

• Síntese de material de cátodo: Calcinação de precursores de cátodo em temperaturas de até 1700 °C para materiais como óxidos de alto teor de níquel, óxidos de espinélio e certos compostos de fosfato que exigem temperaturas de sinterização mais altas.
• Processamento de eletrólitos de estado sólido: Sinterização de eletrólitos sólidos de óxido (por exemplo, LLZO, LATP, LAGP) a 1100–1200 °C, ou síntese em alta temperatura de eletrólitos cerâmicos especializados.
• Tratamento de material de ânodo: Estudos de carbonização ou grafitização em alta temperatura de materiais de carbono e tratamento térmico de precursores de ânodo à base de silício.
• Pesquisa geral de materiais: Processamento de cerâmica, metalurgia, vidro e materiais refratários onde a combinação de alta temperatura, atmosfera controlada e perfis de aquecimento programáveis é necessária.

A configuração multizona é particularmente valiosa para processos que exigem uma zona longa de temperatura uniforme. Uma configuração de zona tripla ou quíntupla com controle de zona independente permite que o usuário mantenha um perfil de temperatura plano ao longo de um comprimento de amostra longo, o que é essencial para produzir lotes de material uniformes. A opção de inclinação rotativa permite processos onde a amostra ou o cadinho deve ser inclinado ou girado durante o aquecimento, como em certas reações de pó.

Principais características de engenharia do TOB-K2-6-17TPD3

• Temperatura de projeto de 1700 °C com elementos de aquecimento de silício-molibdênio
  Os elementos de aquecimento de MoSi₂ permitem uma temperatura de projeto de 1700 °C e uma temperatura operacional contínua de 0–1600 °C (com um tubo de alumina). Os elementos de silício-molibdênio oferecem excelente resistência à oxidação em alta temperatura e longa vida útil, tornando-os o padrão da indústria para fornos da classe de 1700 °C.
• Configuração multizona para zonas de temperatura uniforme longas
  A série K2 oferece configurações de zona única, dupla, tripla e quíntupla, com zonas de aquecimento padrão de 150 mm, 205 mm, 350 mm e 440 mm (personalizáveis). O controle multizona é essencial para manter um perfil de temperatura uniforme ao longo de longos comprimentos de amostra, garantindo um processamento de material consistente em todo o tubo do forno.
• Controle de temperatura de alta precisão (±1 °C)

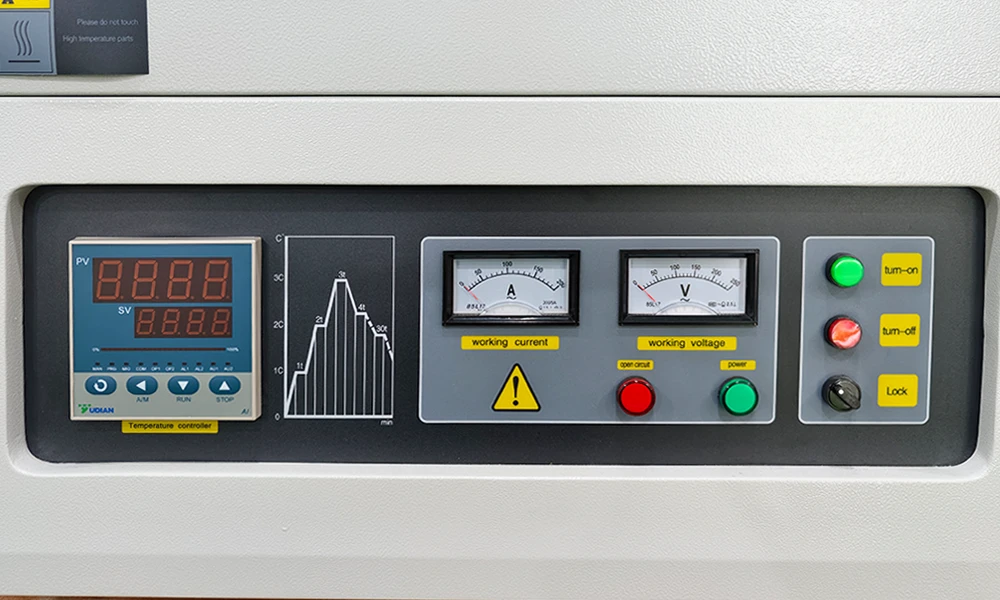

  O forno emprega um controlador de temperatura inteligente PID autoajustável programável de 30 segmentos com aquecimento e resfriamento automáticos. A precisão do controle de temperatura é de ±1 °C, monitorada por um termopar tipo B (0–1820 °C). Uma interface de comunicação RS-485 opcional permite a conexão a um computador para controle de início/parada, alarme/parada de aquecimento, configuração e armazenamento de curvas de aquecimento e registro de curvas históricas.
• Proteção de segurança de loop duplo
  O forno utiliza circuitos integrados e controle modular com proteção de loop duplo, incluindo proteção contra sobretemperatura, proteção contra quebra de termopar, proteção contra sobrecorrente e proteção contra sobrepressão. Esses sistemas de segurança redundantes garantem uma operação estável, confiável e segura, particularmente importante para programas de aquecimento de longa duração sem supervisão.
• Capacidade de atmosfera e vácuo
  O forno suporta todos os gases inertes, gases mistos, nitrogênio, oxigênio, monóxido de carbono e argônio. A extremidade de entrada pode ser equipada com uma ou mais entradas, cada uma com uma válvula de agulha e manômetro de vácuo; a extremidade de saída conecta-se a uma porta de saída e uma porta de vácuo, todas com válvulas de agulha. Uma bomba de vácuo está incluída com o forno, permitindo o tratamento térmico a vácuo, bem como o processamento em atmosfera controlada.

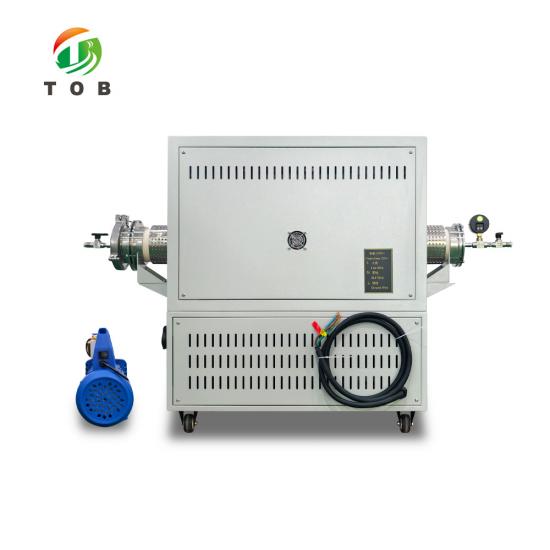

• Carcaça de resfriamento por ar forçado de camada dupla

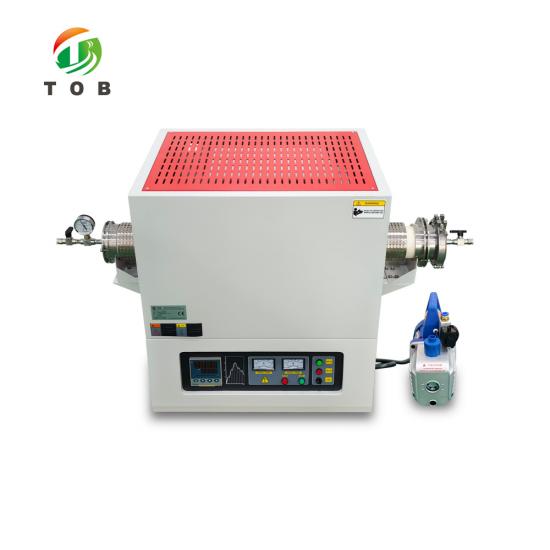

  A carcaça do forno adota uma estrutura de resfriamento por ar forçado de camada dupla, garantindo que a temperatura externa da carcaça do forno permaneça próxima à temperatura ambiente, mesmo em altas temperaturas, evitando queimaduras acidentais e protegendo equipamentos e operadores próximos.
• Isolamento de fibra cerâmica de alumina leve
  A câmara do forno utiliza fibra cerâmica de alumina leve avançada internacionalmente, oferecendo excelente isolamento térmico, baixo peso e alta resistência à temperatura. O isolamento é livre de rachaduras, não aglomerante e livre de escória, garantindo que não haja contaminação dos produtos queimados. A eficiência energética é de 60–80% em relação aos fornos elétricos mais antigos.

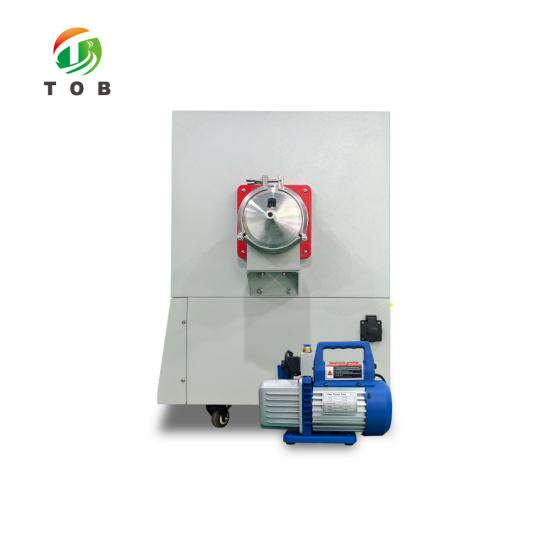

• Flanges de vedação de aço inoxidável 304

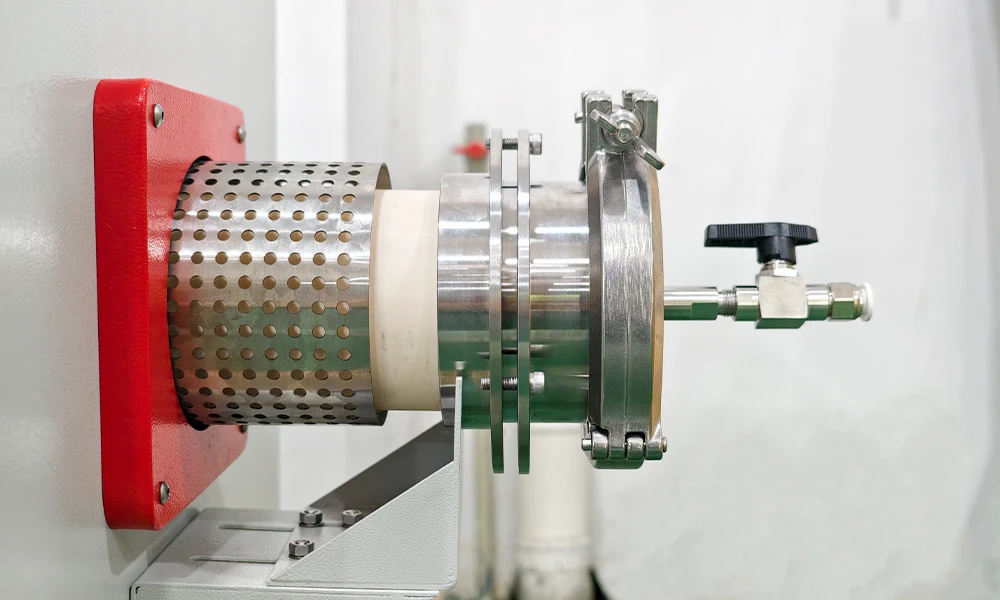

  O tubo do forno é vedado com flanges de aço inoxidável 304 que são fáceis de instalar e remover, resistentes à oxidação, ácidos e álcalis, e fornecem vedação de camada dupla para uma estanqueidade confiável.
• Acessórios padrão abrangentes

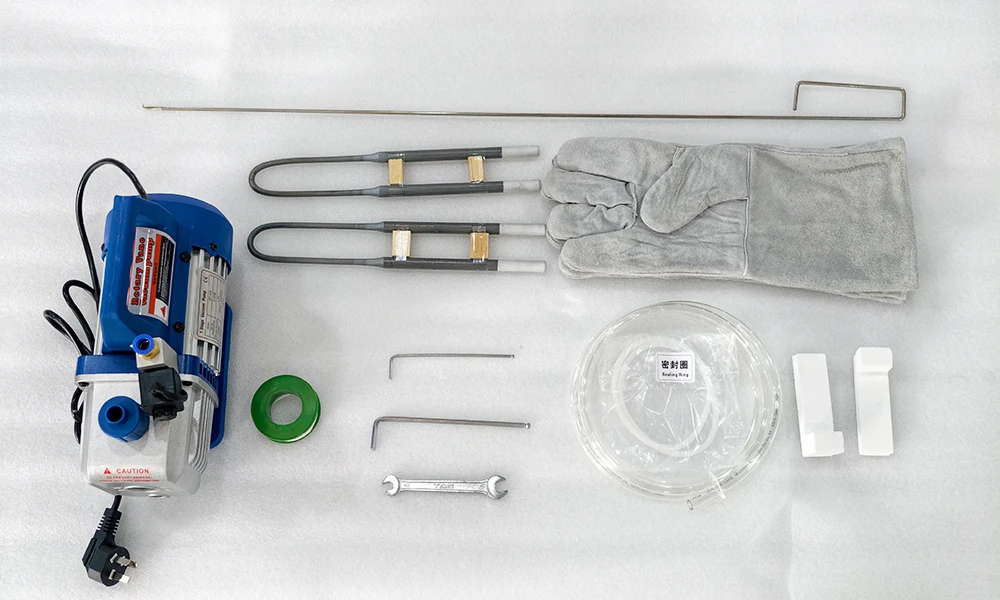

  O forno é fornecido com um tubo, uma bomba de vácuo, um tubo de gás, um conjunto de flanges de aço inoxidável, dois bujões de tubo, uma pinça para cadinho, um par de luvas especiais de alta temperatura e um manual de instruções. Os acessórios opcionais incluem controle por tela sensível ao toque, aberturas para exaustão de gases, registrador sem papel e um sistema de controle de comunicação remota.

Especificações Técnicas

Configuração do tubo e da zona do forno:

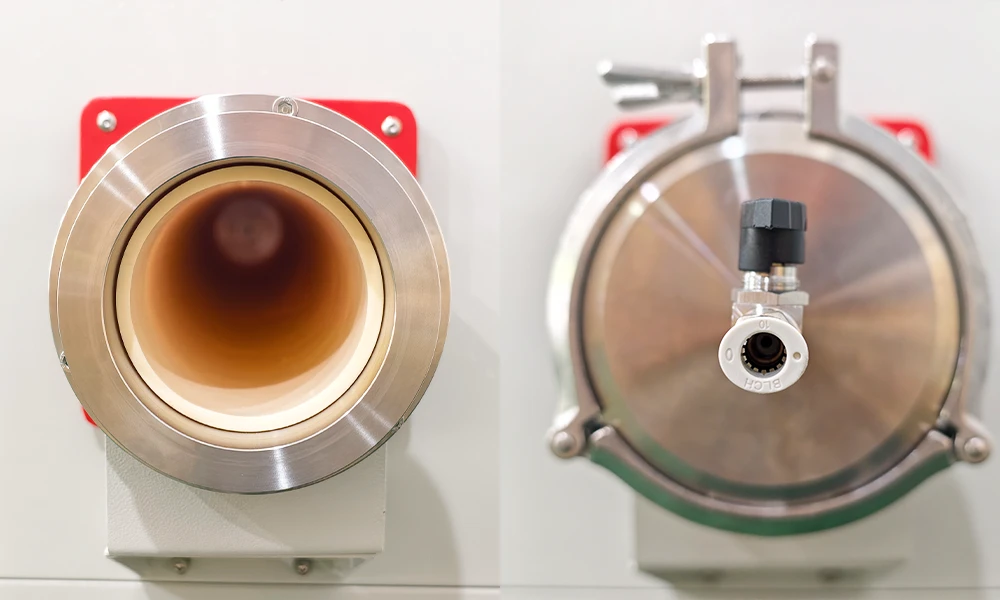

• Material do tubo do forno: quartzo de alta pureza ou tubos de corindo de alumina de alta pureza
• Configuração: horizontal e vertical
• Dimensões padrão do tubo: 40 mm, 60 mm, 80 mm e 100 mm (personalizável)
• Zonas de aquecimento padrão: 150 mm, 205 mm, 350 mm e 440 mm (personalizável)
• Configurações de zona: zonas simples, duplas, triplas e quíntuplas
• Opcional: sistema de inclinação rotativa instalado no corpo do forno

Recomendações Práticas de Operação

As seguintes recomendações baseiam-se nas melhores práticas para fornos tubulares da classe de 1700 °C e aplicam-se ao TOB-K2-6-17TPD3:

• Seleção do material do tubo: Use um tubo de alumina (corindo) para temperaturas de operação acima de 1200 °C, uma vez que a temperatura de operação é especificada como 0–1600 °C com um tubo de alumina. Tubos de quartzo são adequados para aplicações de temperatura mais baixa e oferecem alta transparência óptica, mas possuem um limite de temperatura máxima menor. Selecione o material do tubo com base na sua temperatura máxima de processo e compatibilidade com a atmosfera.
• Taxa de aquecimento: A taxa de aquecimento pode ser definida de 0–10 °C/min, mas recomenda-se mantê-la ≤ 5 °C/min. Uma taxa de aquecimento mais lenta reduz o estresse térmico no tubo do forno e na peça de trabalho, prolonga a vida útil dos elementos de aquecimento de MoSi₂ e evita rachaduras em amostras cerâmicas.
• Operação com gás e vácuo: Para processamento em atmosfera inerte, purgue o tubo com o gás de processo por 15–20 minutos antes de aquecer para remover o ar. Para operação a vácuo, conecte a bomba de vácuo incluída à porta de vácuo e verifique se os flanges estão devidamente vedados antes de evacuar. Sempre use um medidor de vácuo para monitorar a pressão.
• Colocação da amostra: Coloque o barco de amostra ou cadinho centralmente dentro da zona de aquecimento uniforme. Para fornos de múltiplas zonas, verifique o perfil de temperatura plana ao longo do comprimento da amostra antes de iniciar um lote completo.
• Resfriamento: Permita que o forno resfrie naturalmente após um processo. A taxa de resfriamento recomendada é consistente com a orientação da taxa de aquecimento; evite o resfriamento rápido, que pode rachar o tubo e a peça de trabalho.
• Segurança: A carcaça de resfriamento a ar forçado de camada dupla mantém o exterior próximo à temperatura ambiente, mas o tubo do forno, os flanges e a área imediata ao redor do forno permanecem quentes durante a operação. Use a pinça para cadinho e as luvas de alta temperatura incluídas ao manusear amostras. Sempre use os recursos de proteção de segurança de loop duplo.

Problemas Operacionais Comuns e Solução de Problemas

Perguntas Frequentes de Engenharia

P1: Devo escolher um tubo de quartzo ou um tubo de alumina (corindo) para minha aplicação?

A temperatura de operação é o critério principal. Para processos de até aproximadamente 1200 °C, um tubo de quartzo é adequado e oferece transparência óptica para observação visual. Para processos acima de 1200 °C (até o limite operacional de 1600 °C), é necessário um tubo de alumina corindo. A especificação indica a temperatura de operação de 0–1600 °C para uma configuração de tubo de alumina. Selecione o tubo com base na sua temperatura máxima de processo e compatibilidade química com a atmosfera.

P2: Qual é o benefício de uma configuração de forno de múltiplas zonas?

Uma configuração de múltiplas zonas (duas, três ou cinco zonas) permite que cada zona de aquecimento seja controlada independentemente, permitindo uma zona de temperatura plana mais longa e uniforme. Para um barco de amostra longo, um forno de zona única apresentará queda de temperatura nas extremidades; um forno de três ou cinco zonas mantém um perfil plano ao longo de todo o comprimento da amostra, o que é essencial para o processamento uniforme de materiais.

P3: O TOB-K2-6-17TPD3 pode ser usado tanto para processos com gás inerte quanto para processos a vácuo?

Sim. A extremidade de entrada pode ser equipada com uma ou mais entradas de gás (cada uma com uma válvula de agulha e um manômetro de vácuo), e a extremidade de saída fornece uma porta de saída e uma porta de vácuo, todas com válvulas de agulha. Uma bomba de vácuo está incluída com o forno, permitindo tanto o processamento em atmosfera controlada (com gases inertes, nitrogênio, oxigênio, monóxido de carbono, argônio, etc.) quanto o tratamento térmico a vácuo.

P4: Qual é a taxa de aquecimento recomendada para este forno?

A taxa de aquecimento pode ser definida de 0–10 °C/min, mas recomenda-se usar ≤ 5 °C/min. Uma taxa mais lenta reduz o estresse térmico no tubo e na peça de trabalho, prolonga a vida útil do elemento de aquecimento e evita a rachadura de amostras cerâmicas.

P5: O forno é adequado para a síntese de materiais de bateria?

Sim. A temperatura de projeto de 1700 °C estende a capacidade da série K2 além dos fornos padrão de 1200 °C, permitindo a calcinação e sinterização em alta temperatura de materiais avançados de bateria, incluindo eletrólitos sólidos de óxido, precursores de cátodo de alto teor de níquel e sistemas de eletrólitos cerâmicos especializados que exigem temperaturas de sinterização de até 1600 °C.

Pronto para realizar síntese em alta temperatura e tratamento térmico de até 1700 °C com controle preciso de múltiplas zonas e capacidade de atmosfera/vácuo? Solicite uma cotação para o TOB-K2-6-17TPD3, especificando o material do seu tubo (quartzo ou alumina), diâmetro, configuração da zona de aquecimento e sistema de inclinação rotativa opcional. Nossos engenheiros de processos de alta temperatura podem recomendar a configuração ideal para sua aplicação.
