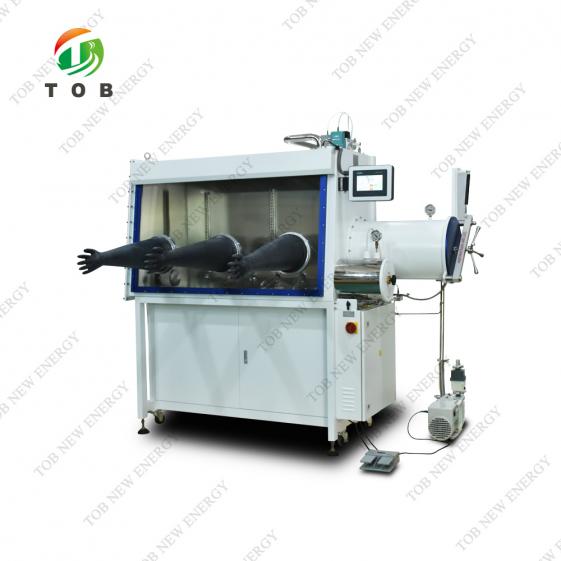

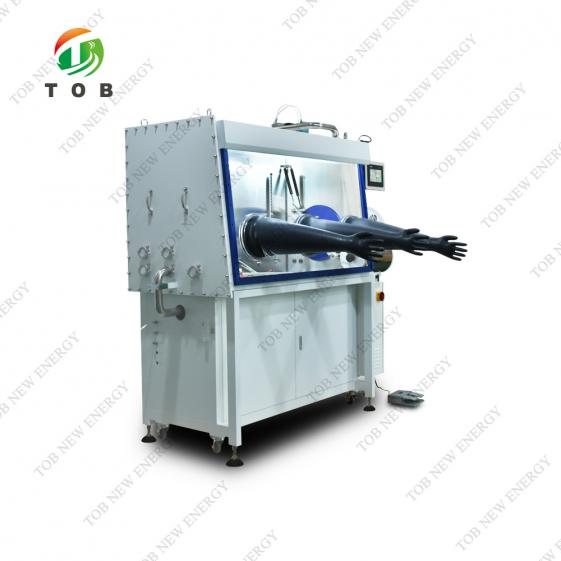

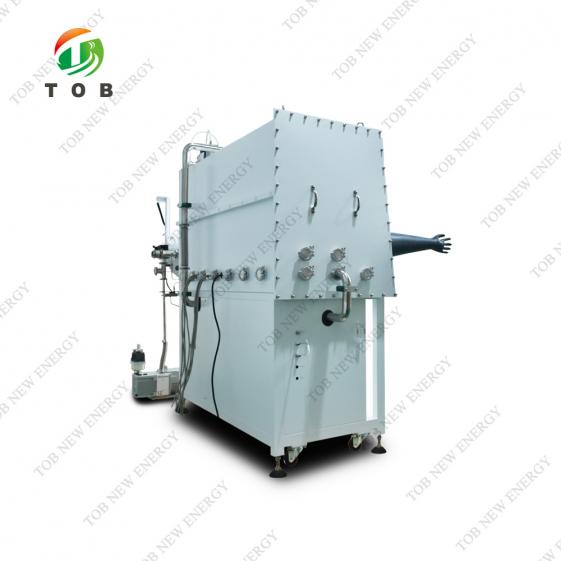

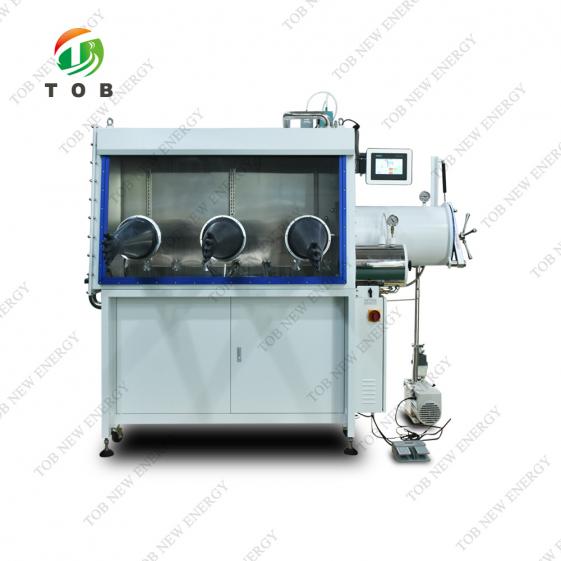

Caixa de luvas com 3 luvas e função de aquecimento
Especificações
1. Modelo: TOB-GB-1500-S1-T1
Universal (1500/750/900)
Caixa de luvas com 3 compartimentos, operação unilateral, integrada com uma unidade de purificação de coluna única, controle de operação com tela sensível ao toque PLC, bomba de vácuo, suporte, caixa fechada, com inclinação da superfície de operação e janela frontal de vidro de segurança removível. Em condições normais, ou seja, temperatura constante de 20°C, atmosfera padrão, gás inerte 99,999%.
índice de água e oxigênio menor que 1 ppm.
2. Funções do porta-luvas:
Ciclo fechado
- O gás no porta-luvas circula em um circuito fechado através do trocador de circulação e purificador para remover continuamente água e oxigênio.
Controle automático de regeneração
- Os materiais de remoção de água e oxigênio podem ser regenerados, e o processo de regeneração é controlado pelo programa.
Limpeza automática
- A disposição da atmosfera dentro da caixa de luvas é feita através de válvulas de limpeza controladas automaticamente
Controle de pressão da caixa
- A pressão dentro da caixa de luvas é controlada automaticamente pelo CLP, e a pressão de trabalho pode ser ajustada livremente dentro de +/- 15 mbar. Acima de +/- 16 mbar, sistema de proteção automática
Controle automático de bomba de vácuo
- A bomba de vácuo deve ser ligada automaticamente quando necessário.
3. Configuração básica
* 1 conjunto de caixa de aço inoxidável 304, resistente a ácido, espessura: 3 mm
* 1 câmara de transição de vácuo de aço inoxidável, φ360*L600mm, lado direito
* 1 pequena câmara de transição de aço inoxidável, φ150*L300mm.150℃, lado direito
* 1 janela frontal com 3 portas-luvas.
* 6 luvas de borracha butílica.
* 1 conjunto de sistema de iluminação
* 1 conjunto de ventilador de circulação de alto desempenho, equipado com conversão de frequência
* 1 conjunto de controle PLC e sistema operacional de tela sensível ao toque
* 1 conjunto de sistema de purificação
* 1 conjunto de bomba de vácuo
* 1 conjunto de analisador de água
* 1 conjunto de analisador de oxigênio
* 1 conjunto de adsorvente de solvente orgânico
* 1 interface de energia dentro da caixa
*
6 Interface de backup KF40
* 1 suporte e rodízio
* 1 pedal
* 10 peças de flange cega
* 2 luvas de proteção de portas
4. Parâmetros de tecnologia
|
Item
|
Parâmetro
|
|
Porta-luvas
|
Caixa
|
Tamanho da caixa: (C*L*A) = 1500×750×900 mm
Material da caixa: aço inoxidável 304, espessura 3 mm
Superfície interna: tratamento de trefilação de fio de aço inoxidável
Superfície externa: tinta, branca
|
|
Janela frontal
|
Janelas basculantes,
vidro de segurança temperado transparente, espessura 8 mm
A janela de vidro adota uma estrutura de janela de flange de anel O sólido (método de vedação a vácuo)
1. O flange da janela é cortado em forma de anel retangular usando uma placa sólida e espessa, com alta resistência, resistência ao impacto e à deformação por compressão, as ranhuras de vedação podem ser abertas.
2. A janela geral do flange e a ranhura de vedação anular são formadas com um grande centro de usinagem de pórtico, e a planura da superfície de suporte de vedação e da superfície inferior da ranhura de vedação é de 0,1 mm/m.
3. A janela do flange e o corpo da caixa são soldados continuamente, e testes não destrutivos são conduzidos nas soldas para garantir que não haja vazamentos nos pontos de soldagem.
4. Adote o método de vedação a vácuo com anel de vedação tipo "O" embutido na ranhura do anel integral. O anel de vedação não possui costuras, alta confiabilidade de vedação, baixa taxa de vazamento e a taxa de vazamento da caixa é de <0,0006 vol%/h.
5. Adequado para selar janelas e portas de equipamentos de vácuo.
|
|
Portas para luvas
|
O material é liga de alumínio, vedação em O-ring,
fácil de manter e bom desempenho de vedação
|
|

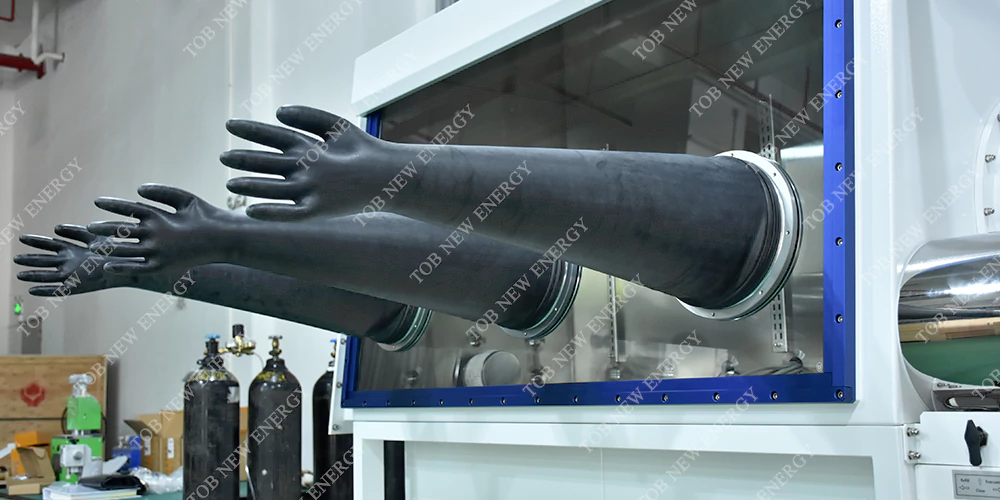

Luvas
|
Borracha butílica, Ø 8", comprimento 32"
|
|

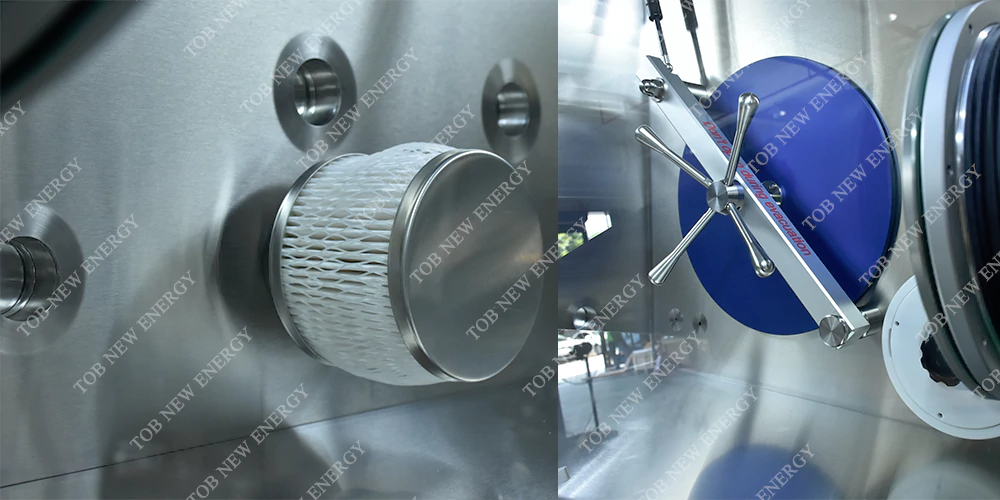

Filtro:
|
0,3 mícrons, 1 entrada de gás e 1 saída de gás
Personalizar: de acordo com o desenho final.
|
|
Prateleira
|
Aço inoxidável, 3 camadas
|
|
Iluminação
|
Luzes LED, instaladas na frente de cada janela de vidro
|
|
Conector
|
Interface de backup 6 peças, DN 40 KF, (se necessário adicionar mais, pode ser personalizado)
Interface de energia 1 unidade (220 V)
|
|

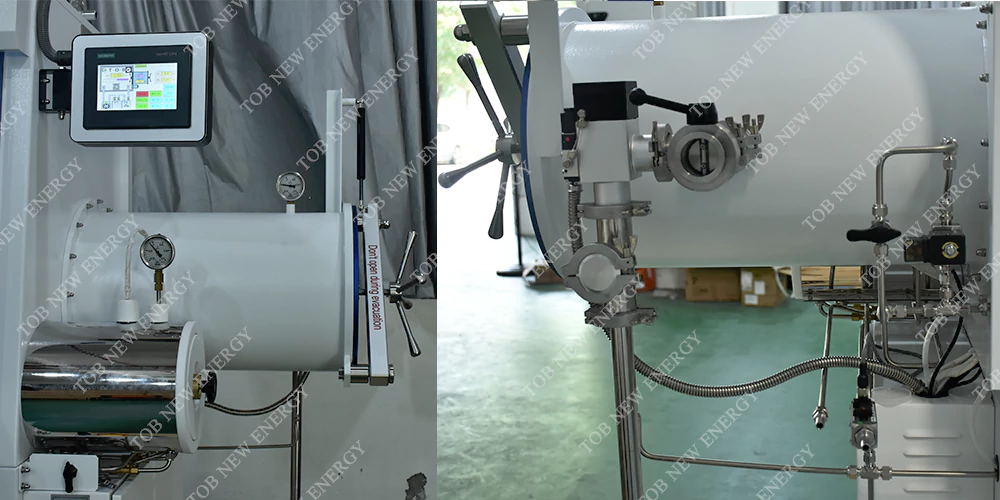

Grande antecâmara
|
Câmara
|
Tamanho: Ø 360 mm, comprimento 600 mm
Material: aço inoxidável 304
Superfície: processo de trefilação da superfície interna, pintura da superfície externa (branco)
|
|
Acessório
|
Bandeja deslizante: aço inoxidável 304
Porta: porta dupla, material de alumínio anodizado, espessura de 10 mm, operação vertical, com mecanismo de elevação
Manômetro: display analógico
|
|
Controlar
|
Operação automática com tela sensível ao toque da válvula solenóide
|
|
Pequena antecâmara
|
Câmara
|
Tamanho: diâmetro 150 mm, comprimento 300 mm
Material: aço inoxidável 304
Superfície: interna: processo de trefilação, externa: pintura (branca)
|
|
Acessório
|
Configuração padrão: bandeja de cabine pequena, 304SS
Porta: porta dupla, trava de rosca
Manômetro: display analógico
|
|
Controlar
|
Operação manual da válvula manual
|
|
Aquecimento
|
Modo de aquecimento: É aquecido em um tubo de aquecimento com flange refrigerado a água
Temperatura de aquecimento: ≤150℃
Potência de aquecimento: ≤2000W
Controle de aquecimento: visor do medidor, pode definir a temperatura e o tempo de aquecimento. Função de configuração de controle de temperatura inteligente PID, controle preciso da temperatura.
|
|
Sistema de circulação de purificação de gás
|
Coluna de purificação
|
Função: gás selado, remover água, remover oxigênio
Material do recipiente: aço inoxidável 304
Materiais de purificação: catalisador de cobre: 5 kg, peneira molecular: 5 kg
Capacidade de purificação: oxigênio: 60L, água: 2Kg
Indicadores de água e oxigênio: menos de 1 ppm
|
|
Sistema circulatório
|
Gás de trabalho: nitrogênio, argônio
Capacidade de reciclagem: fluxo de ventilador integrado 90m³ / h, conversão de frequência de instalação
|
|
Regeneração
|
Operação: PLC controla automaticamente o processo de regeneração
Gás de regeneração: gás de trabalho misturado com gás hidrogênio (hidrogênio 5-10%)
|
|
Bomba de vácuo
|
12m³/h, bomba de palhetas rotativas, com filtro de névoa de óleo, controle de vibração de ar
|
|
Válvulas
|
Válvula principal: DN 40 KF, válvula angular operada eletricamente
Válvula de controle: válvula eletromagnética integrada (assento de válvula integrado de aço inoxidável, coluna única integrada para seis válvulas)
|
|
Sistema de controle
|
Função
|
Incluindo autodiagnóstico, características de partida automática com desligamento, com controle de pressão e função adaptativa
Controle automático, controle de ciclo, proteção por senha
Tela sensível ao toque do PLC SIEMENS
|
|
Controle de pressão
|
Caixa de controle, pressão da câmara de transição, pressão de trabalho do gabinete +/- 15 mbar pode ser definida livremente, além de +/- 16 mbar sistema de proteção automática
|
|
Pedal
|
Controle a pressão da caixa, fácil de operar boost e buck
|
|
Sistema de exibição
|
Usando a tela sensível ao toque do PLC Siemens, exiba o status de execução, pressão da caixa, registros do sistema, etc.
|
|
Controle do sistema de vácuo
|
Bomba de vácuo, pode ser iniciada manualmente ou por meio de PLC, vazão de 12 m³/h, vácuo da câmara de transição e manutenção do equilíbrio de pressão da caixa, limite de vácuo da bomba de vácuo ≤ 2x10-1pa
|
|
Analisador de água
|
Faixa de medição: 0 ~ 500 ppm
Precisão: 0,1 ppm
Adote o sensor P2O5, ampla gama de aplicações, especialmente para fabricação de lítio e metal orgânico e outros usuários, a sonda de água pode ser limpa pelo processo de regeneração para restaurar o estado inicial, pode ser reutilizada
|
|
Analisador de oxigênio
|
Faixa de medição: 0 ~ 1000 ppm
Precisão: 0,1 ppm
A saída do analisador é conectada ao PLC e os valores medidos são exibidos na tela de toque (PPM) e os valores de alarme podem ser definidos
Utilizando bateria eletroquímica, sensibilidade ultra-alta, alcance de detecção ultra-amplo, resposta rápida.
|
|
Adsorvente rápido de solvente orgânico
|
Tamanho: Ø 238 mm, altura 407 mm, material: aço inoxidável 304 com 3 mm de espessura, preenchido com material de adsorção ativado de alta eficiência (carvão ativado + alumina). Conectado à tubulação de circulação principal, o gás circulante pode passar primeiro pelo adsorvedor, adsorvendo principalmente gás orgânico volátil. Substituição rápida e fácil do material adsorvente. Após a substituição do carvão ativado, a coluna de adsorção pode ser aspirada para remover o ar e evitar a poluição da atmosfera de alta pureza na caixa.
|
|
Ponto de personalização:
|
1. passe o fio da braçadeira diretamente pela porta KF40, preenchido com cola
2. Sistema de controle e bypass manual para antecâmara grande
|
5. Norma de aceitação e condições de instalação:
Padrão de aceitação: Em condições padrão, ou seja, temperatura constante de 20 ℃, pressão atmosférica padrão, fonte de gás inerte de 99,999% e operação em caixa vazia, o índice de oxigênio da água é inferior a 1 ppm
6. Condições de instalação:
(1) Garrafa de gás argônio puro * 3 (gás nitrogênio/hélio também pode ser usado): Pureza de 99,99%
(2) Gás argônio de alta pureza * 1 garrafa (gás nitrogênio/hélio também pode ser usado): Pureza
(3) Mistura de gás argônio-hidrogênio * 1 garrafa (mistura de gás nitrogênio-hidrogênio ou mistura de gás hélio-hélio também podem ser usadas)
- O teor de hidrogênio é de 5% a 10%, o restante é argônio de alta pureza (ou nitrogênio de alta pureza).
- O gás de 1 2 3 deve permanecer o mesmo!
(4) Válvula redutora de pressão para cilindros de gás de trabalho*1
- A faixa de pressão do manômetro principal é de ＞15 Mpa, a faixa de pressão do manômetro secundário é de 0-1 Mpa (ou pode ler com precisão 0,4-0,6 Mpa)
(5) Válvula redutora de pressão para cilindro de gás de regeneração*1
- A faixa de pressão do manômetro principal é de ＞15 Mpa, e a faixa de pressão do manômetro secundário é de 0-0,5 Mpa (ou pode ler com precisão 0,05-0,08 Mpa).
- A rosca da interface da válvula redutora de pressão deve ser consistente com o cilindro de gás misto argônio hidrogênio.

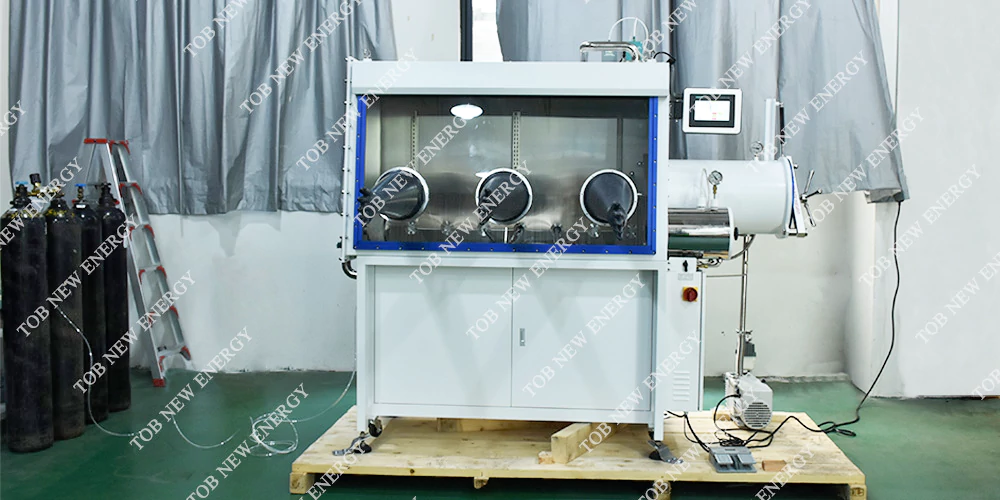

EXIBIÇÃO DO PRODUTO
