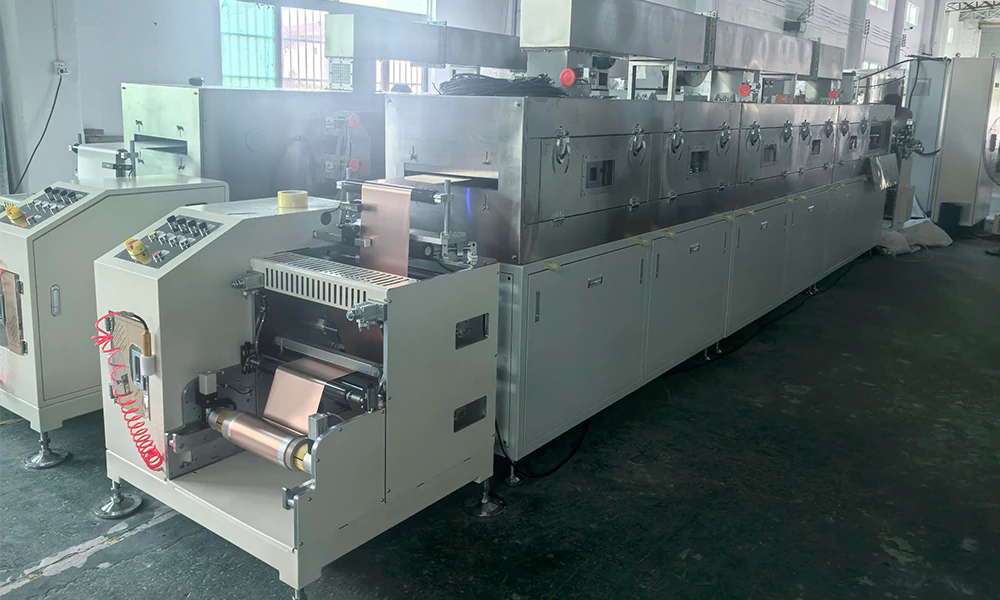

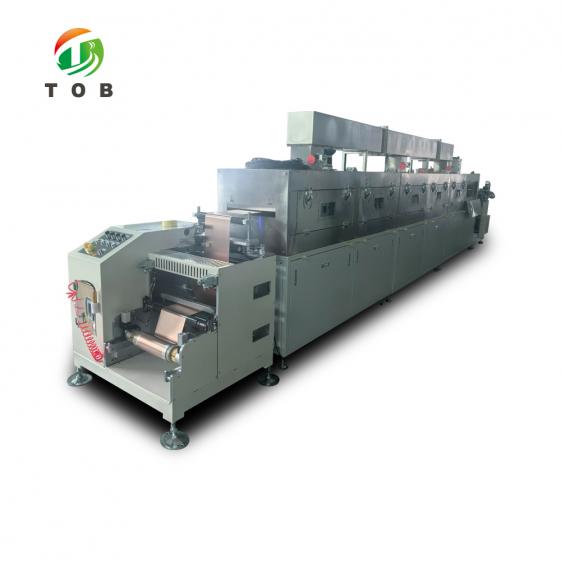

Máquina de revestimento por transferência de eletrodos de bateria

Item

Cátodo

Ânodo

Substrato

Papel alumínio

Folha de cobre

Largura (mm)

100～330

100～330

Espessura (µm)

9 a 15

6 a 15

Observação: durante a aceitação, a folha de alumínio ou folha de cobre utilizada não deve apresentar folga, espessura e peso irregulares, óleo na superfície e outros fenômenos que afetem o desempenho do revestimento.

Item

Cátodo

Ânodo

Modo de revestimento

Revestimento de transferência contínua e intermitente

Revestimento de transferência contínua e intermitente

Largura do revestimento (mm)

Máx. 300

Máx. 300

Espessura seca de revestimento único (µm )

80 ~ 250

80 ~ 250

Peso do revestimento de um lado (g/m2)

100 ~ 250

80 ~ 200

Velocidade de revestimento (m/min)

0,5-2

0,5-3

Descrição: a velocidade do revestimento está relacionada às características do produto (sistema de material, espessura do revestimento, conteúdo sólido, temperatura). A velocidade máxima de revestimento fornecida na tabela não pode atender aos requisitos especiais do processo de revestimento.

Não

Nome da unidade

Qtd.

Observações

1

Unidade de desenrolamento

1 conjunto

Estação de trabalho única, troca manual de rolo

2

Unidade de revestimento

1 conjunto

3

Unidade de forno

1 conjunto

Camada única, 2m x 3 seções = 6m, aquecimento elétrico

4

Unidade de tração

1 conjunto

5

Unidade de enrolamento

1 conjunto

Estação de trabalho única, troca manual de rolo

6

Sistema de controle eletrônico

1 conjunto

Não.

Nome

Ciclo de substituição

Observação

1

Rolo de aço para revestimento

1 ano

Moagem regular

2

Rolamento de rolos de revestimento

1 ano

Substituição regular

3

Rolo de borracha de revestimento

6 a 8 meses

Moagem regular

4

Rolamento de rolo traseiro

1 ano

Substituição regular

5

Poço de ar

Mais de 1 ano

Se houver vazamento de ar, a mangueira de borracha interna pode ser substituída

6

Sobre rolamento de rolo

2 anos

Partes vulneráveis (preste atenção à manutenção)

7

Elemento do filtro de ar

6 a 12 meses

Peças vulneráveis, substituição regular

8

Tubo de aquecimento

12 a 18 meses

Partes vulneráveis

9

Sonda de detecção de temperatura

6 a 12 meses

Partes vulneráveis

Não.

Item

Contente

1

Dimensão geral

Equipamentos sobre C8,1m * L2,0m * A2,1m

(a largura não inclui o gabinete elétrico e o comprimento não inclui o espaço operacional)

2

Requisitos de energia

Aterramento de proteção de fio terra trifásico CA 380 V ± 10%, 50 Hz.

Potência instalada do equipamento: 55KW, número de potências principais: 1.

3

Ar comprimido

1) Ar comprimido pressão: ≥0,6 MPa, flutuação da pressão do ar ±1% (ar limpo após remoção de água, livre de óleo, filtragem e estabilização de pressão)

2) Consumo de ar comprimido: 10m3/h, número de interfaces: 1.

3)Especificação do tubo de gás: Φ12 mm.

4

Requisitos ambientais

1) Temperatura ambiente: A parte do revestimento é de 25 ± 5℃ (de acordo com os requisitos do processo do comprador).

2) Umidade relativa: 10% a 30% RCH (de acordo com os requisitos do processo do comprador).

3)Limpeza: Classe 100000 (de acordo com os requisitos do processo do comprador).

5

Requisitos de aterramento

1) Peso total do equipamento: cerca de 3 toneladas.

2) Nivelamento do solo ± 5 mm/m2, capacidade de suporte ≥ 500 kg/m2.

6

Volume de ar do forno

1) Volume máximo de ar de exaustão, a 140℃, cátodo 2000m3/h, ânodo 2000m3/h.

2) Volume máximo de ar fresco, a 60℃, cátodo 1500m3/h, ânodo 1500m3/h.
