Guia de Configuração de Laboratório de Baterias de Estado Sólido Turnkey

Por Dany Huang, Ph.D.

A transição global das células de íon-lítio líquidas para as arquiteturas de estado sólido de próxima geração representa a evolução mais significativa na fabricação de armazenamento eletroquímico de energia. Embora laboratórios acadêmicos relatem regularmente demonstrações de meia-célula de alta capacidade, o abismo de engenharia entre sintetizar um grama de pó de eletrólito sólido e montar uma célula tipo pouch funcional e multicamadas de estado sólido continua sendo um desafio enorme.

Para institutos de pesquisa, laboratórios universitários e divisões de desenvolvimento de baterias automotivas, a principal barreira à comercialização raramente é a eletroquímica teórica. O principal obstáculo reside na continuidade do processo, no controle da umidade e no controle da pressão interfacial. Um programa piloto de desenvolvimento bem-sucedido requer uma instalação integrada e pronta para uso, onde cada equipamento — da moagem do precursor à embalagem da célula — opere sob condições ambientais calibradas.

Como pioneira global em soluções completas de equipamentos e materiais,TOB NOVA ENERGIAProjetou linhas de P&D de estado sólido completas, implementadas em laboratórios de baterias de primeira linha em todo o mundo. Este guia fornece um roteiro de engenharia para estabelecer um laboratório de desenvolvimento de baterias de estado sólido de nível industrial.

1. Fundamentos Ambientais: Linhas de Caixa de Luvas Inertes vs. Salas Ultrassecas

Ao contrário da fabricação convencional de íons de lítio, onde um ponto de orvalho de -40°C em ambiente seco é padrão, as químicas de estado sólido impõem restrições ambientais muito mais rigorosas, dependendo do sistema de eletrólito escolhido:

• Sistemas à base de sulfeto (LPS, LPSCl, argiroditas):Eletrólitos sólidos de sulfeto reagem irreversivelmente com traços de umidade atmosférica, produzindo sulfeto de hidrogênio (H₂) perigoso.₂S) gás enquanto deteriora a condutividade iônica. O processamento requer um conjunto integrado de luvas de argônio ou nitrogênio com H contínuo₂O e O₂purificação (
• Sistemas à base de óxidos (LLZO, LATP):Embora quimicamente estáveis ​​no oxigênio ambiente, cerâmicas comoPó LATPe LLZO formam carbonato de lítio passivo (Li₂CO₃) filmes superficiais após exposição atmosférica. Essas camadas não condutoras aumentam a resistência interfacial, exigindo manuseio em atmosfera seca antes da sinterização.
• Sistemas de polímeros e compósitos (PEO / Polimerizados in situ):Sensibilidade moderada à umidade, exigindo condições de sala limpa com pontos de orvalho controlados para evitar reações secundárias durante a polimerização.

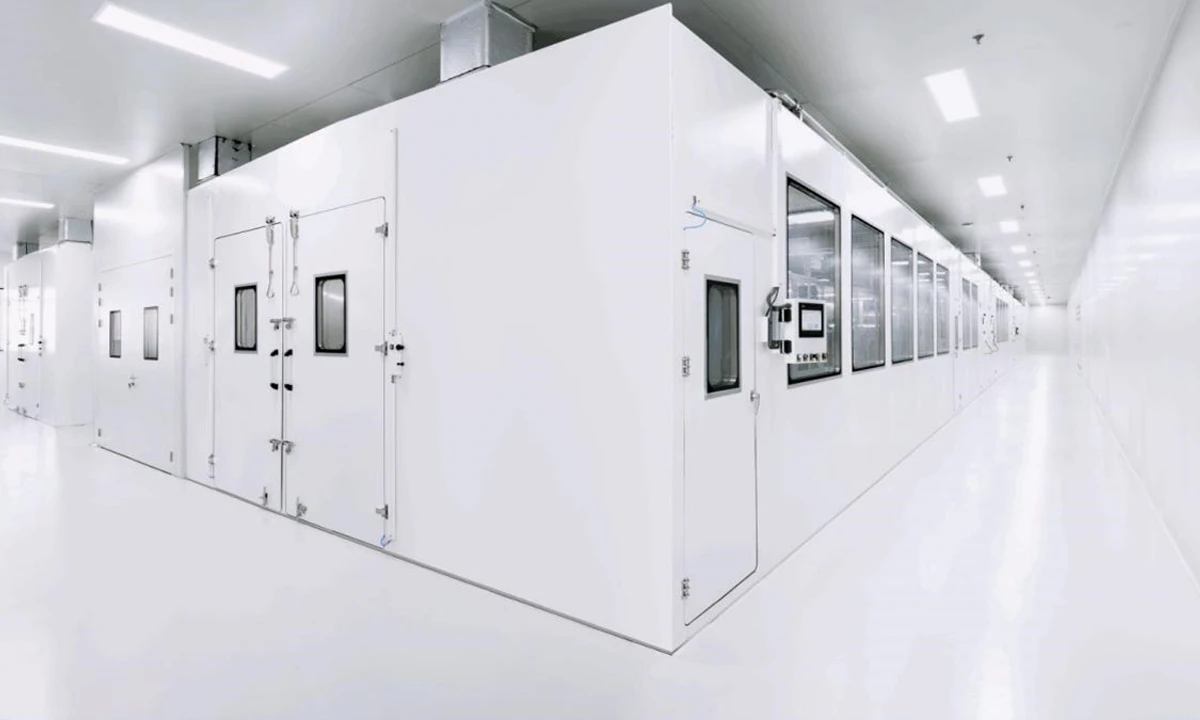

Para instalações completas "chave na mão", a TOB fornece módulos.salas secas industriaisCom sistemas de rotores dessecantes de múltiplos estágios, combinados com linhas de caixas de luvas de trânsito de múltiplas estações que permitem a transferência perfeita entre o manuseio de pó, revestimento e montagem sem exposição atmosférica.

2. A cadeia de equipamentos de laboratório de estado sólido "chave na mão"

Uma linha de P&D industrial é categorizada em quatro zonas de processo interconectadas:

3. Avanço fundamental: Eliminação da impedância interfacial sólido-sólido

Em baterias líquidas convencionais, o eletrólito penetra naturalmente na matriz porosa do eletrodo, estabelecendo um contato íntimo em nanoescala. Em células de estado sólido, o contato físico é estritamente sólido-sólido. As asperezas microscópicas da superfície levam a um contato ponto a ponto, causando concentração localizada de corrente, alta resistência interfacial e penetração prematura de dendritos de lítio.

Para resolver isso, as modernas linhas piloto de estado sólido empregam duas etapas vitais:

A. Transferência e laminação de eletrólitos:Revestimento direto por extrusão de uma pasta de eletrólito sólido frágil sobre as camadas ativas do cátodo, seguido de transferência contínua utilizando um dispositivo dedicado.Máquina de laminação por transferência de eletrólito sólidoIsso minimiza o espaço vazio e elimina os riscos de manuseio de membranas independentes.

B. Prensagem Isostática a Quente (Em Andamento):Ao contrário das prensas planas uniaxiais que causam concentração de tensão nas bordas e distribuição desigual da densidade, a Prensagem Isostática a Quente aplica pressão uniforme de fluido hidráulico (até 300 MPa) em temperaturas elevadas. Isso deforma plasticamente as camadas do compósito, eliminando microvazios e atingindo a densidade de empacotamento teórica em toda a área ativa.

4. Protocolo de Montagem de Células de Bolsa Prototípicas

A transição de células tipo moeda para células tipo bolsa multicamadas requer uma sequência controlada:

• Corte e vinco de eletrodos:Corte a laser ou por matriz de precisão com tolerâncias de rebarba rigorosamente mantidas abaixo de 5 μm para evitar perfuração da membrana separadora.
• Empilhamento de múltiplas camadas:Alinhamento de alta precisão (±0,2 mm) de cátodo composto, filme de eletrólito sólido e folha de lítio metálico ultrafina ou coletores de corrente de cobre sem ânodo.
• Selagem a vácuo:Embalagem em película laminada de alumínio de alta resistência, seguida de pré-selagem a vácuo térmico.
• Consolidação pós-assembleia:Posicionamento dentro do sistema WIP para integração estrutural antes do ciclo eletroquímico inicial.

Perguntas frequentes (FAQ)

P: Qual é o ponto de orvalho necessário para uma sala seca de fabricação de baterias de estado sólido?

A: Para baterias de estado sólido à base de sulfeto (como LPSCl ou argiroditas), a câmara seca deve manter um ponto de orvalho ultrabaixo entre -50 °C e -65 °C para evitar a formação de H perigoso.₂Geração de gás S e degradação do eletrólito. Para sistemas à base de óxidos, uma câmara seca padrão a -40 °C é aceitável, embora uma linha de caixa de luvas inerte (2O/O₂É altamente recomendável o uso de ) para o manuseio de pós.

P: Por que a prensagem isostática a quente (WIP) é preferida à prensagem uniaxial plana para células de estado sólido?

A: A prensagem isostática a quente (WIP, na sigla em inglês) aplica pressão uniforme e omnidirecional de fluido hidráulico (tipicamente de 100 a 300 MPa) combinada com calor moderado (de 60 °C a 90 °C). Ao contrário da prensagem uniaxial em placa plana, que causa concentração de tensão nas bordas e fissuras nas chapas cerâmicas, a WIP elimina vazios microscópicos na interface de maneira uniforme em toda a área ativa, reduzindo drasticamente a impedância interfacial sólido-sólido.

P: Os equipamentos convencionais de revestimento de íons de lítio podem ser usados ​​para baterias de estado sólido?

A: As linhas de revestimento convencionais à base de NMP não podem ser usadas diretamente para eletrólitos de sulfeto, pois os sulfetos reagem com solventes polares. Suspensões de sulfeto requerem solventes apolares (por exemplo, xileno, heptano), câmaras de secagem seladas com recuperação de solvente à prova de explosão e mecanismos de transferência herméticos, como os sistemas de laminação de transferência de eletrólito sólido da TOB.

Suporte de engenharia completo da TOB NEW ENERGY

A TOB NEW ENERGY fornece soluções EPC completas para laboratórios de baterias de estado sólido e linhas piloto, incluindo o projeto arquitetônico de salas limpas com H₂Integração de exaustão de segurança S, materiais de eletrólito sólido de alta pureza (LATP, LLZO e pós de sulfeto LPSCl), conjuntos completos de ferramentas e equipamentos, e comissionamento no local.

Precisa configurar seu laboratório de estado sólido?Entre em contato com nossa equipe sênior de engenharia emtob.amy@tobmachine.comou ligue para +86-18120715609 para uma consulta técnica.
