Materiais Condutores para Baterias de Lítio: Guia de CNT vs Grafeno

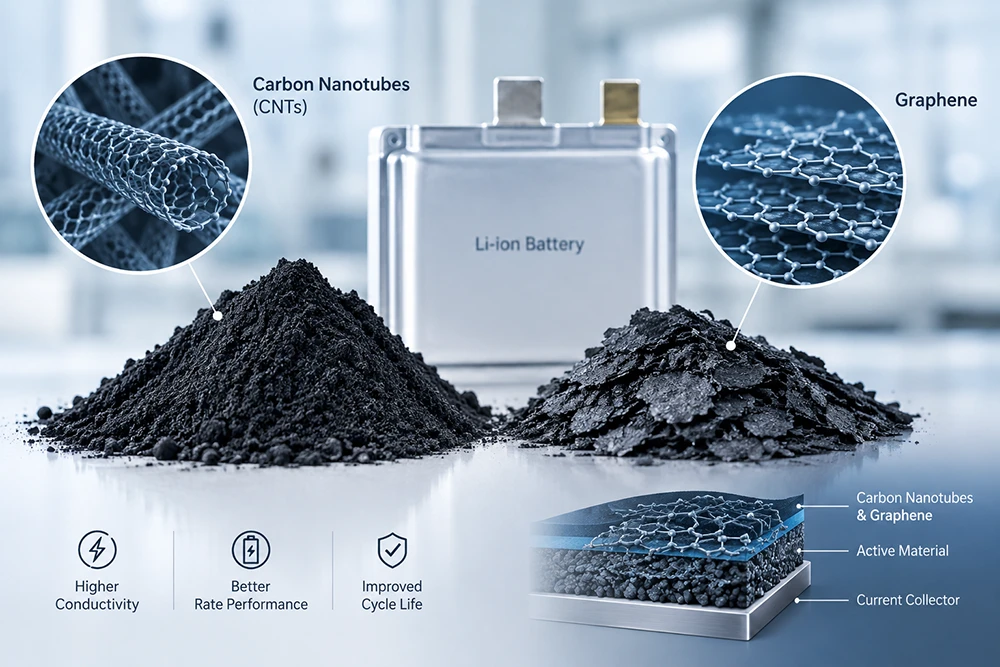

Materiais Condutores em Baterias de Íons de Lítio: Nanotubos de Carbono, Grafeno e Além
O material ativo determina quanta energia uma célula pode armazenar. O aditivo condutor determina se essa energia pode ser extraída.
Essa distinção é subestimada na maioria das formulações de eletrodos. Um catodo com 96% de NMC e 2% de negro de fumo parece eficiente no papel—máximo de material ativo, mínimo de peso morto. Na prática, essa formulação pode fornecer 15% a menos de capacidade útil do que uma formulação com 94% de NMC e uma rede condutora adequadamente projetada.
O aditivo condutor é o sistema de rodovias eletrônicas do eletrodo. Quando ele é subespecificado, superdisperso ou mal distribuído, o material ativo torna-se eletroquimicamente isolado. Os íons de lítio conseguem se mover. Os elétrons não.
Este guia compara as quatro classes dominantes de materiais condutores—negro de fumo, nanotubos de carbono, grafeno e grafite condutor—em relação a critérios mensuráveis de aquisição: requisitos de carga, comportamento de percolação, dificuldade de dispersão e custo de equipamentos.
A Matriz Comparativa de Aditivos Condutores
| Material | Carga Típica (% em peso) | Área de Superfície Específica (m²/g) | Razão de Aspecto | Condutividade Elétrica (S/cm) | Índice de Custo Relativo |
| Negro de fumo (Super P) | 2–5 | 60–70 | ~1 (esférico) | 10–100 | 1,0x |
| Negro de acetileno | 2–4 | 60–80 | ~1 | 50–200 | 1,2x |
| Ketjenblack (EC-300J) | 1–3 | 800–1.400 | ~1 | 100–500 | 4–6x |
| MWCNT | 0,5–2 | 200–400 | 100–1.000 | 10³–10⁴ | 8–15x |
| SWCNT | 0,1–0,5 | 500–1.200 | 1.000–10.000 | 10⁴–10⁵ | 40–80x |
| Nanoplaquetas de grafeno | 1–3 | 500–1.500 | 100–1.000 (2D) | 10³–10⁴ | 10–20x |
| Grafite condutor | 3–8 | 10–30 | ~1 | 10²–10³ | 0,8x |
O índice de custo não é a métrica de decisão. A métrica de decisão é o custo por unidade de condutividade do eletrodo alcançada — e esse valor depende quase inteiramente da qualidade da dispersão.
Negro de fumo: a referência da indústria e seus limites
O negro de fumo continua sendo o aditivo condutor padrão para mais de 90% da produção de íons de lítio. É barato, bem compreendido e compatível com praticamente todas as químicas de cátodo.
O mecanismo é o contato ponto a ponto. As partículas de negro de fumo formam cadeias e aglomerados que fazem a ponte entre as partículas de material ativo. Com uma carga de 2–3% em peso, existem contatos suficientes para estabelecer um caminho eletrônico contínuo — o limiar de percolação.
A limitação:As redes de contato pontual são frágeis. Durante a calandragem, as cadeias de negro de fumo são comprimidas e quebradas. Após a calandragem para 3,2 g/cm³, uma rede Super P pode perder 30–40% de sua condutividade original. A célula ainda cicla, mas a capacidade de taxa e o desempenho de alta corrente degradam-se.
Onde o negro de fumo para de funcionar:
- NMC de alto teor de níquel (Ni > 80%) com baixa condutividade eletrônica na superfície da partícula
- Anodos dominados por silício, onde a expansão de volume interrompe a rede de carbono a cada ciclo
- Eletrodos espessos (>4 mAh/cm² de carga superficial), onde o comprimento do caminho do elétron excede o alcance da rede de contato pontual
- Cátodos de estado sólido, onde o eletrólito não fornece ponte iônica e a rede eletrônica deve ser autossustentável
Nanotubos de carbono: percolação com carga fracionária
Os CNTs mudam a equação de percolação. Um único nanotubo de paredes múltiplas com uma razão de aspecto de 500 fornece a mesma conectividade eletrônica que várias centenas de partículas de negro de fumo — a uma fração da massa.
A mudança na dosagem é substancial:
| Sistema condutor | Carga necessária para condutividade equivalente | Impacto na densidade de energia (vs. 3% em peso de negro de fumo) |
| Apenas negro de fumo | 3,0% em peso | Referência |
| Preto de fumo + 0,5% em peso de MWCNT | 2,0% em peso no total | +0,5% de material ativo |
| Apenas MWCNT | 1,0% em peso | +1,5% de material ativo |
| MWCNT + 0,1% em peso de SWCNT | 0,5% em peso no total | +2,2% de material ativo |
Ao nível da célula, 2% de material ativo adicional traduz-se em aproximadamente 2% mais de densidade energética — um ganho significativo para programas de VE e armazenamento de energia onde cada Wh/kg é disputado.
O problema de dispersão que mata a adoção de CNT
Os CNTs chegam como feixes emaranhados mantidos juntos por forças de van der Waals. Esses feixes devem ser separados em tubos individuais para oferecer a sua vantagem de proporção de aspeto.
Se a dispersão falhar, ocorrem três resultados:
- Os aglomerados atuam como defeitos.Feixes de CNT não dispersos comportam-se como partículas condutoras, não como redes. A melhoria da condutividade é marginal. O custo é totalmente incorrido.
- Sobreconcentração localizada.Os aglomerados criam regiões de alta condutividade adjacentes a regiões sem nenhuma. A densidade de corrente torna-se não uniforme durante o carregamento. Segue-se a deposição localizada de lítio.
- Falha mecânica no revestimento.Grandes feixes de CNT obstruem os filtros da matriz de ranhura (slot die) e criam linhas de matriz em toda a superfície do elétrodo.
Caso de falha documentado:Uma linha de produção substituiu 0,8% em peso de MWCNT por 2% em peso de preto de fumo sem atualizar o processo de mistura. O revestimento produziu linhas de matriz visíveis em intervalos de 15 mm ao longo da banda. A resistência do elétrodo mediu 40% mais do que a linha de base de preto de fumo. A causa raiz foi a presença de aglomerados de CNT com mais de 50 μm de diâmetro a passar pela folga da matriz de ranhura e a interromper o campo de fluxo.
Informação de engenharia:A dispersão de CNT é um problema de energia de cisalhamento, não um problema de tempo. Prolongar o tempo de mistura com baixo cisalhamento não separa os feixes — apenas os circula. Alcançar a separação individual dos tubos requer dispersão rotor-estator de alto cisalhamento, moagem de três rolos ou uma pasta de CNT pré-dispersa com uma métrica de qualidade de dispersão verificada. A TOB New Energy forneceequipamento de mistura e dispersão de alto cisalhamento para pasta condutora de CNTcom testes validados de qualidade de dispersão (tamanho de partícula D50
Grafeno: O problema do reempilhamento com o qual ninguém orçamenta
As nanoplaquetas de grafeno oferecem alta área de superfície e condutividade no plano que excede a dos CNTs em teoria. A geometria 2D proporciona um amplo contacto com as partículas de material ativo, em vez do contacto pontual ou linear do preto de fumo e dos CNTs.
A realidade da fabricação difere da ficha técnica.
As nanoplaquetas de grafeno têm uma forte tendência a reempilhar-se em estruturas semelhantes ao grafite durante a secagem. À medida que o solvente evapora, as forças capilares puxam as plaquetas adjacentes umas para as outras. O resultado é um aditivo condutor que chega como grafeno de alto desempenho e acaba como grafite de baixo desempenho no elétrodo acabado.
Estratégias de mitigação e os seus compromissos:
| Estratégia | Eficácia | Impacto no custo |
| Funcionalização de superfície (grupos carboxilo, hidroxilo) | Moderada; reduz o reempilhamento, mas diminui a condutividade no plano | +30–60% no custo do material |
| Sistema híbrido: grafeno + CNT | Alta; os CNTs atuam como espaçadoresentre as plaquetas | +10–20% no custo total do aditivo condutor |
| Perfil de secagem rápida | Moderado; limita a janela de reempilhamento | Restringe o design do forno de secagem |
| Aditivo de eletrólito para separação in-situ | Em desenvolvimento | Não comprovado em escala de produção |
Para a maioria das formulações de eletrodos, o grafeno oferece melhores resultados em uma arquitetura híbrida com CNTs, não como um aditivo condutor independente.
Grafite condutor: a opção subestimada para ânodos
O grafite condutor é raramente discutido em formulações de cátodos, mas desempenha um papel específico e valioso na engenharia de ânodos.
Grafite natural ou sintético com área superficial de 10–30 m²/g é adicionado a 3–8% em peso às formulações de ânodo, particularmente para:
- Ânodos misturados com silício, onde o grafite melhora o contato eletrônico entre as partículas de silício e acomoda alguma expansão de volume
- Ânodos de carga rápida, onde o caminho condutor deve suportar altas densidades de corrente sem polarização excessiva
- Ânodos de LFP em algumas configurações
O grafite condutor é barato e dispersa muito mais facilmente do que CNT ou grafeno. Sua limitação é a carga de massa—3–8% em peso é peso morto que reduz a densidade de energia. Isso o restringe a aplicações onde a capacidade de taxa e a vida útil do ciclo superam a densidade de energia gravimétrica.
Guia de solução de problemas: Defeitos na rede condutora
| Sintoma | Causa raiz provável | Método de diagnóstico | Ação corretiva |
| Alta resistência do eletrodo (>50 Ω·cm após calandragem) | Carga condutora insuficiente ou rede rompida | Medição por sonda de quatro pontos através do eletrodo | Aumentar a carga em 0,5% em peso ou mudar para negro de fumo de alta estrutura |
| Perda de capacidade em taxa >1C | Falha na rede de contato pontual em alta corrente | Teste de capacidade de taxa; análise dQ/dV | Substituir 50% do negro de fumo por MWCNT a 0,5–1% em peso |
| Linhas de matriz no revestimento | Aglomerados de CNT ou grafeno não dispersos | Teste de filtração; grindômetro na pasta | Atualizar para dispersão de alto cisalhamento; verificar D99 |
| Resistência do eletrodo não uniforme através da bobina | Má uniformidade de dispersão | Mapeamento de resistência em 5 posições através da largura | Aumentar a energia de mistura; validar com distribuição de tamanho de partícula |
| Rachadura do eletrodo após a secagem | Área superficial excessiva do aditivo condutor | Inspeção visual; teste de descascamento de adesão | Reduzir a carga de Ketjenblack ou grafeno; aumentar o aglutinante em 0,3% em peso |
| Baixa eficiência do primeiro ciclo | Aditivo condutor que consome lítio | Formação dQ/dV; análise ICP da célula ciclada | Reduzir o teor de carbono de alta área superficial |
Implicações para o equipamento: a dispersão é o gargalo
A seleção do material condutor determina o custo da formulação. O equipamento de dispersão determina se esse custo é realizado ou desperdiçado.
Requisitos de equipamento por tipo de material condutor:
| Material condutor | Método de mistura | Especificação principal do equipamento |
| Negro de fumo | Mistura planetária a vácuo padrão | Vácuo até -0,09 MPa; taxa de cisalhamento 1.000–5.000 s⁻¹ |
| MWCNT (pó) | Dispersão de alto cisalhamento + mistura planetária | Velocidade da ponta do rotor >20 m/s; tempo de dispersão 30–90 min |
| MWCNT (pasta pré-dispersa) | Planetáriaapenas mistura a vácuo | Teor de sólidos da pasta 5–10%; D99 verificado |
| Nanoplaquetas de grafeno | Dispersão de alto cisalhamento + secagem controlada | Tamanho da plaqueta D50 5–15 μm; taxa de rampa de secagem |
| Híbrido CNT/grafeno | Adição sequencial: CNT primeiro, grafeno depois | Dispersão em dois estágios com verificação intermediária do tamanho da partícula |
A diferença de custo de equipamento entre uma sala de mistura padrão e uma sala de mistura capaz de processar CNT é significativa. Um dispersor de alto cisalhamento com a velocidade de ponta e a capacidade de vácuo necessárias adiciona US$ 80.000–200.000 a uma linha de produção. Uma pasta de CNT pré-dispersa elimina esse custo de capital, mas adiciona US$ 15–40 por quilograma ao custo do material.
Perguntas frequentes (FAQ)
P: Qual é a carga mínima de CNT necessária para substituir o negro de fumo?
R: 0,5–1,0% em peso de MWCNT pode substituir 2–3% em peso de negro de fumo, mantendo a condutividade equivalente do eletrodo, desde que a dispersão alcance a separação individual dos tubos (D99
P: O grafeno pode substituir completamente o negro de fumo como aditivo condutor?
R: Não é recomendado. O reempilhamento do grafeno durante a secagem reduz sua condutividade efetiva, e formulações de grafeno isolado normalmente apresentam maior resistência do eletrodo do que sistemas híbridos de grafeno/CNT. O grafeno tem melhor desempenho em 1–2% em peso combinado com 0,3–0,5% em peso de CNT.
P: Como verifico se minha dispersão de CNT é adequada antes do revestimento?
R: Três métricas: distribuição do tamanho de partícula (D50 através de um filtro de 25 μm com
P: Aditivos condutores são necessários para cátodos de baterias de estado sólido?
R: Sim, e em cargas maiores do que em células de eletrólito líquido. Eletrólitos sólidos não fornecem caminho de condução eletrônica, portanto, a rede condutora deve ser totalmente autossustentável. Formulações típicas de cátodo de estado sólido usam 3–5% em peso de carbono condutor combinado com 20–40% em peso de eletrólito sólido.
