Máquina de achatar rocambole sem bateria
Loading...

Máquina de achatar rolos de gelatina cilíndrica grande sem bateria

A máquina de achatamento de baterias cilíndricas grandes sem abas TOB-GRP50320 foi projetada para o achatamento e conformação precisos de coletores de corrente em células de energia de íon-lítio cilíndricas sem abas (design de aba completa).
  • Marca:

    TOB
  • item número.:

    TOB-GRP50320
  • pedido (moq):

    1
  • Pagamento:

    L/C,T/T
  • origem do produto:

    China
  • porto de embarque:

    XIAMEN
Detalhes do produto

Máquina de achatamento de rolos de bateria cilíndricos de grande porte, sem abas, para fabricação de células de energia de íon-lítio.



Especificações


Apresentação do produto

O TOB-GRP50320 A máquina de achatamento de baterias cilíndricas de grande porte sem abas (tipo Jelly Roll) foi projetada para o achatamento e conformação precisos de coletores de corrente em células de energia de íon-lítio cilíndricas sem abas (design de aba completa).

Ao integrar o aplainamento rotativo servoacionado, a conformação assistida por ultrassom e a compressão axial controlada, a máquina garante faces finais de células planas, geometria uniforme do coletor de corrente e alta consistência do processo antes da soldagem e montagem.

Este equipamento é amplamente utilizado em linhas de produção de baterias cilíndricas de mesa, onde o desempenho elétrico, a estabilidade estrutural e o rendimento de fabricação são críticos.


Descrição do produto

Esta máquina foi desenvolvida especificamente para o achatamento de bobinas de metal e a formação de coletores de corrente em grandes baterias cilíndricas de íon-lítio. Durante a operação, a bobina de metal é colocada manualmente no dispositivo de fixação e presa automaticamente. Cabeçotes de achatamento servo-controlados de ambos os lados giram sincronizadamente para formar uniformemente os coletores de corrente, mantendo o posicionamento axial estável.

Um mecanismo de conformação assistido por ultrassom funciona em conjunto com as cabeças de achatamento rotativas, permitindo uma alimentação lenta e controlada durante a compressão. Esse processo minimiza o estresse mecânico e garante superfícies finais planas e uniformes, o que é essencial para a soldagem a laser confiável e o contato elétrico em células cilíndricas sem mesa.

A máquina integra extração de poeira e testes de isolamento HI-POT em tempo real, permitindo o controle de qualidade durante o processo de achatamento. Assim que o comprimento de formação predefinido é atingido, o rolo de massa é transferido automaticamente por um manipulador robótico para a linha de transporte subsequente.

Este equipamento é adequado tanto para linhas piloto quanto para produção em massa de células de energia cilíndricas sem abas, oferecendo alta estabilidade e produção consistente.


Processo de trabalho

● Carregamento de rolo de gelatina

● Posicionamento do rolo de geleia

● Aplanamento rotativo servo de extremidade dupla de coletores de corrente sem mesas

● Troca automática de estação

● Descarregamento robótico para linha de transporte

● Teste de isolamento HI-POT

● Coleta manual


Componentes principais

● Sistema de acionamento

Duas unidades de transmissão servoacionadas com mecanismos de correia síncrona garantem um movimento rotativo preciso e estável.

● Sistema de Posicionamento

Um módulo de posicionamento dedicado, composto por cilindros pneumáticos e sensores de posicionamento, proporciona um alinhamento preciso do rolo de gelatina.

● Achatamento da cabeça

Duas cabeças de achatamento rotativas servo com transmissão sincronizada, módulos de motor e sensores de posicionamento, projetadas especificamente para a conformação de coletores de corrente sem mesas.

● Sistema de Controle Elétrico

Arquitetura de controle baseada em PLC com IHM touchscreen, sensores de detecção, relés, botões e intertravamentos de segurança.

● Estrutura da Máquina

Quadro: tubos quadrados de aço estrutural

Plataforma: chapa de aço estrutural com revestimento de níquel ou cromo

Anexo: Estrutura em liga de alumínio com painéis de PVC transparentes


Especificações técnicas

Taxa de rendimento do produto ≥99% (Refugo causado apenas por fatores relacionados ao equipamento)
Capacidade / Velocidade (máquina única) ≥2 PPM (Dependendo do material e das condições do processo)
Tempo de atividade do equipamento ≥95% (Tempo de inatividade causado apenas por falhas de equipamento)
Fonte de energia CA 220 V, 50 Hz
Flutuação de tensão ≤ ±10%
Potência instalada 2 kW
Requisito de fornecimento de ar ≥0,6 MPa (fornecido pelo cliente)
Ar comprimido Pressão: 0,5–0,7 MPa
Consumo Aproximadamente 100 L/min
Padrão de projeto Operação e manutenção ergonômicas
Materiais de construção: Componentes em liga de alumínio, aço inoxidável ou com revestimento eletrolítico resistente à corrosão


Principais vantagens (focadas na ausência de mesas)

● Projetado especificamente para baterias de íon-lítio cilíndricas de grande porte

● Aplanamento rotativo de extremidade dupla controlado por servo para formação uniforme do coletor de corrente

● O processo assistido por ultrassom melhora a planicidade e a consistência da face final.

● Coleta de poeira integrada e teste de alta tensão (HI-POT)

● Alto rendimento e operação estável, adequados para linhas de produção automatizadas

● Suporta a fabricação escalável de baterias sem abas, desde a fase piloto até a produção em massa.


Aplicações

● Linhas de produção de baterias de íon-lítio cilíndricas sem mesa

● Fabricação de células de bateria para veículos elétricos e híbridos

● Produção de baterias para sistemas de armazenamento de energia (ESS)

● Linhas piloto e de P&D de células cilíndricas avançadas


Exibição do produto

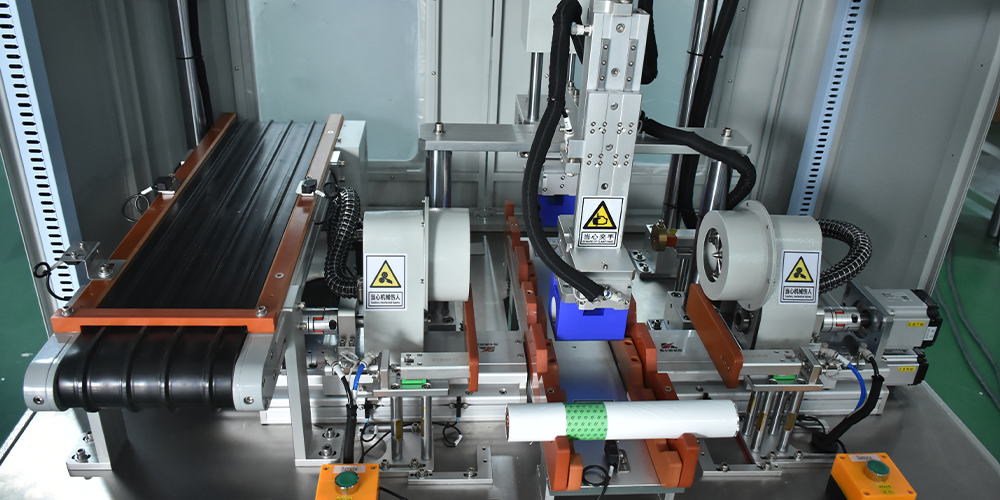

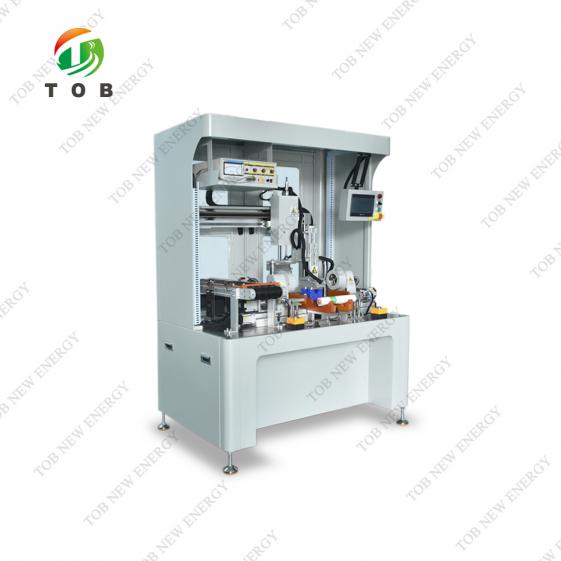

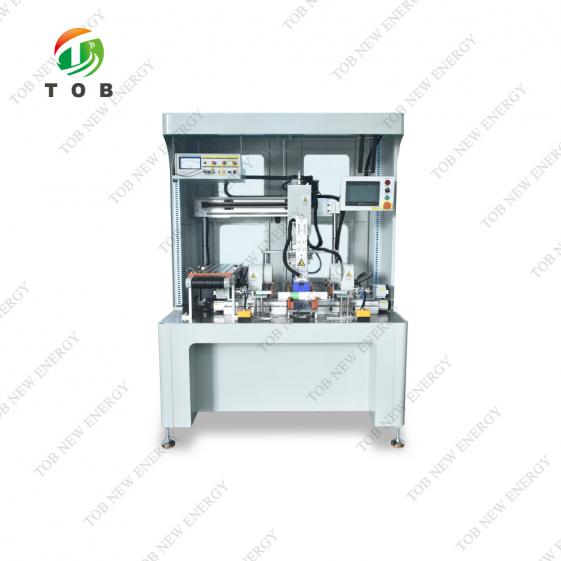

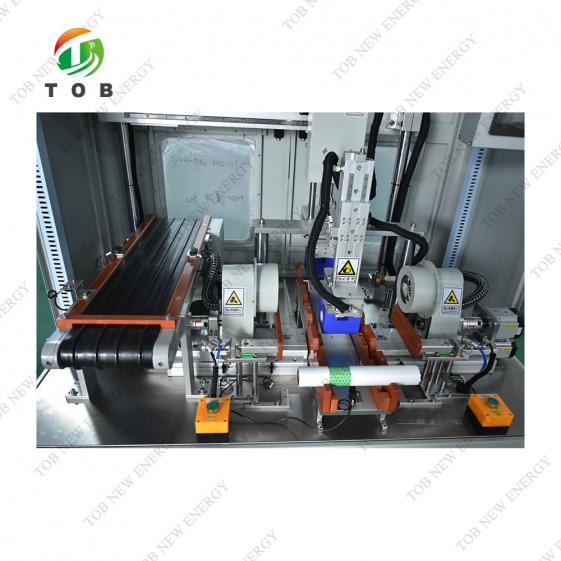

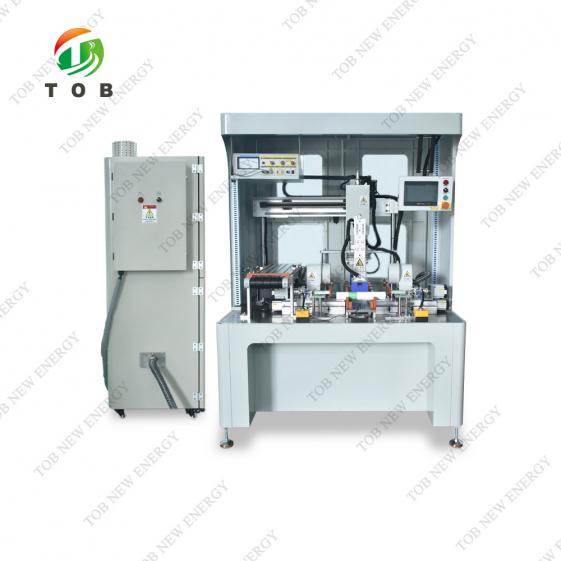

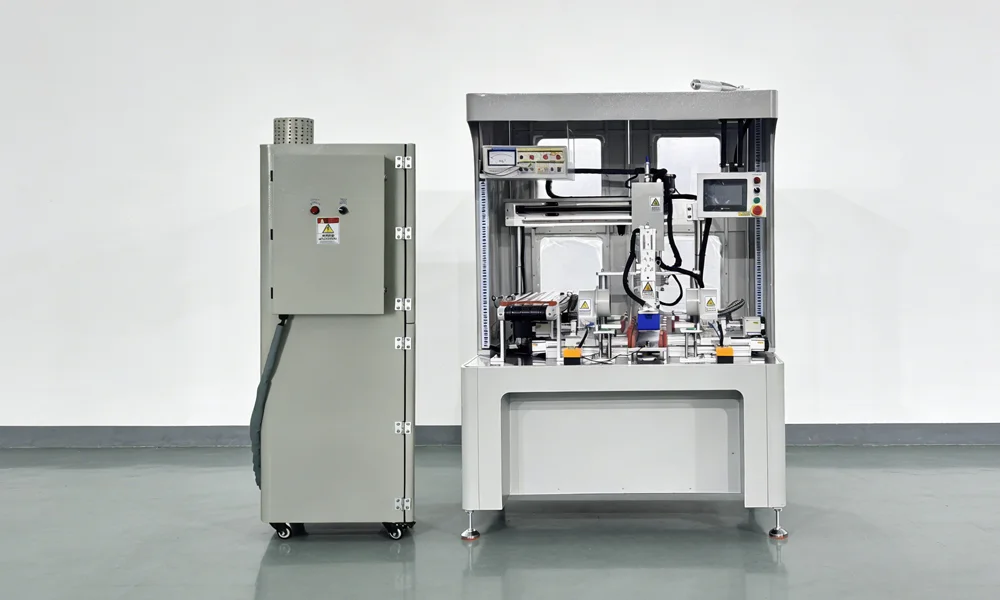

 Tabless Battery Jelly Roll Flattening Machine
 Tabless Battery Jelly Roll Flattening Machine
HI-POT insulation testing
 Tabless Battery Jelly Roll Flattening Machine

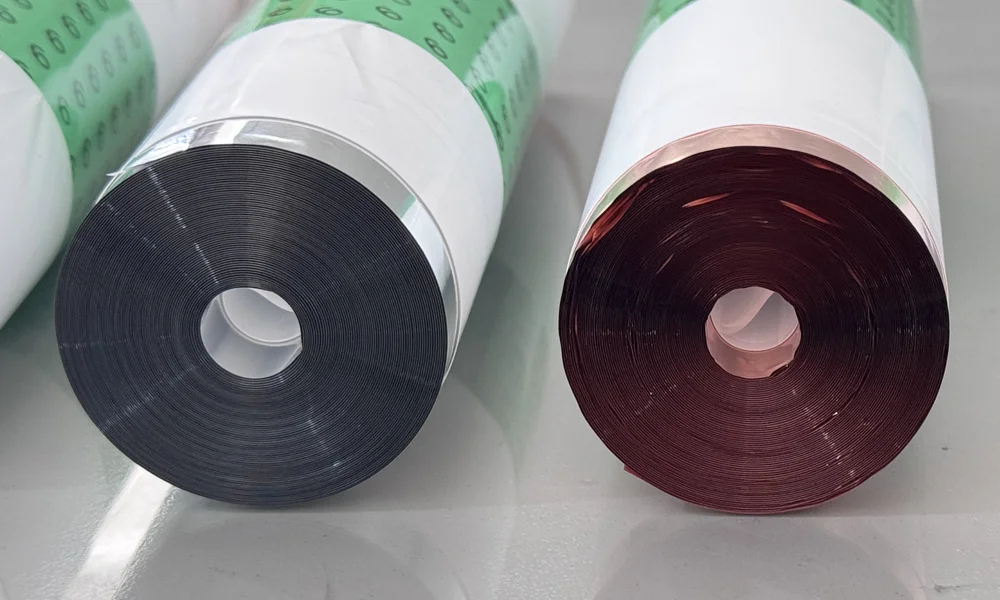

Jelly Roll Before Flattening

Antes Achatamento

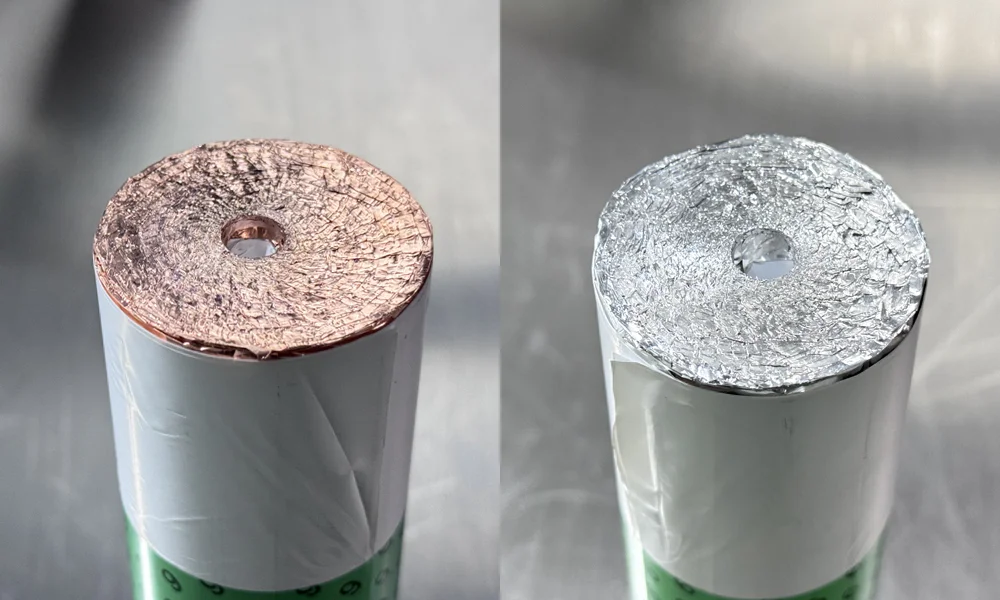

Jelly Roll After Flattening

Depois Achatamento
