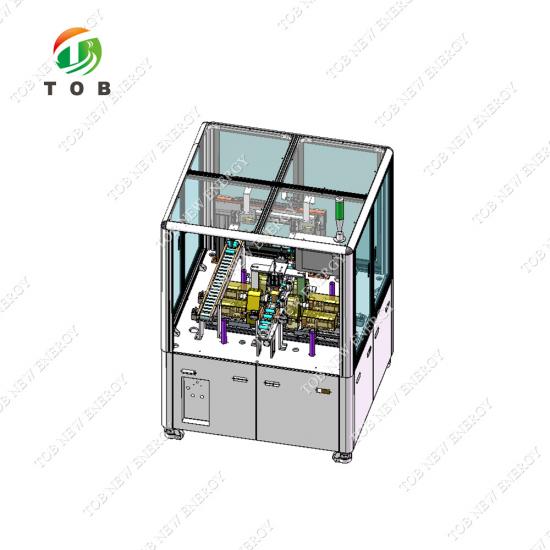

Máquina de achatamento de células de bateria semiautomática para células Tabless 4680 e 32140

Máquina de achatamento de células de bateria semiautomática para células Tabless 4680 e 32140

Especificações

As funções e princípios do dispositivo descrevem

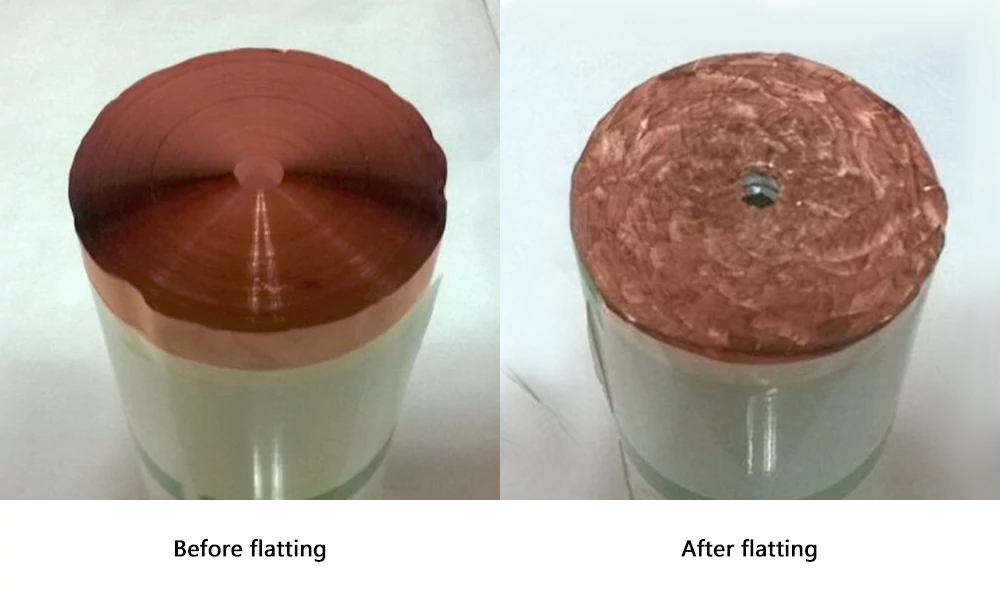

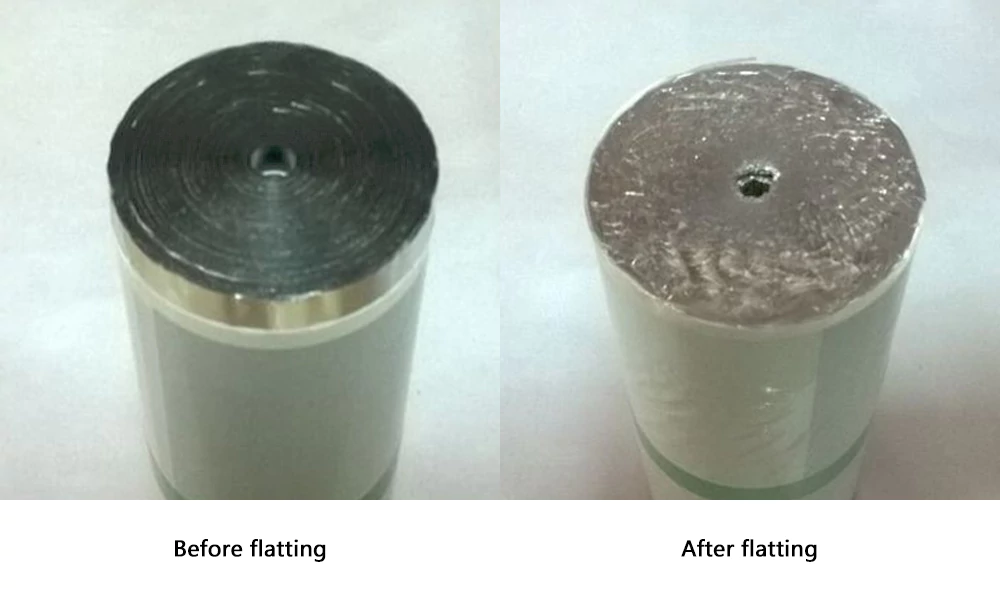

Esta Máquina de Achatamento de Células de Bateria TOB-RP-QJR46 Tabless é usada principalmente para moldagem de abas de baterias de lítio cilíndricas de alta potência. O processo de trabalho é o seguinte: coloque a célula manualmente no gabarito, clique em "start" e o gabarito prende a célula automaticamente; o dispositivo de moldagem dos dois lados começa a funcionar, o servomotor liga e aciona o dispositivo de moldagem das abas em ambas as extremidades para girar, um lado gira para o positivo, o outro lado inverte, e o dispositivo de moldagem realiza um avanço lento, e o rolo interno do dispositivo de moldagem gira sob o atrito da superfície de contato da célula da bateria, de modo que a célula da bateria possa ser comprimida e moldada para garantir a face da extremidade plana até que o comprimento definido da moldagem da bateria seja concluído. (A figura em anexo mostra a comparação entre antes e depois da moldagem)

Fluxo de operação do equipamento

Alimentação da célula → posicionamento da célula → achatamento de cada lado da célula → transposição automática → após o achatamento, descarga para a linha de acompanhamento → recebimento manual

Composição do componente principal

• Mecanismo de transmissão: 2 conjuntos, controlado por servomotor e acionado por correia síncrona.
• Mecanismo de posicionamento: 1 conjunto, composto por cilindro e sensor de posicionamento.
• Cabeça de achatamento: 2 conjuntos, composta de cabeça de achatamento, mecanismo de transmissão síncrona, módulo elétrico e sensor de posicionamento.
• Sistema de controle elétrico: É composto por CLP, tela sensível ao toque, sensor de detecção, relé, botão e outros componentes de controle.
• Corpo da máquina: Tubo quadrado de aço estrutural, Plataforma: Chapas de aço estrutural, niqueladas ou com colarinho, Tampa da máquina: Estrutura de liga de alumínio, chapa de PVC transparente.

Parâmetro técnico do equipamento

• Taxa de qualificação do produto: 99% (refere-se apenas à obsolescência do produto devido a problemas no equipamento)
• Capacidade por unidade/Velocidade (Máquina única): ≥15PPM (Varia ligeiramente de acordo com o processo do material)
• Taxa de operação do equipamento: ≥95% (uma falha causada apenas pelo equipamento)
• Equipamento elétrico: Tensão 220V 50Hz; Flutuação de tensão menor que ±10%; Potência do equipamento: 2KW
• Requisito de fonte de ar: ≥0,6 Mpa (fornecido pelo cliente)
• Ar comprimido: Pressão 0,5-0,7 MPa, fluxo 100 L/min
• O projeto da máquina deve atingir excelente desempenho de engenharia homem-máquina
• Materiais de estrutura da máquina preferidos alumínio e aço inoxidável ou galvanoplastia resistente à corrosão

Lista de peças de reposição entregue com o dispositivo

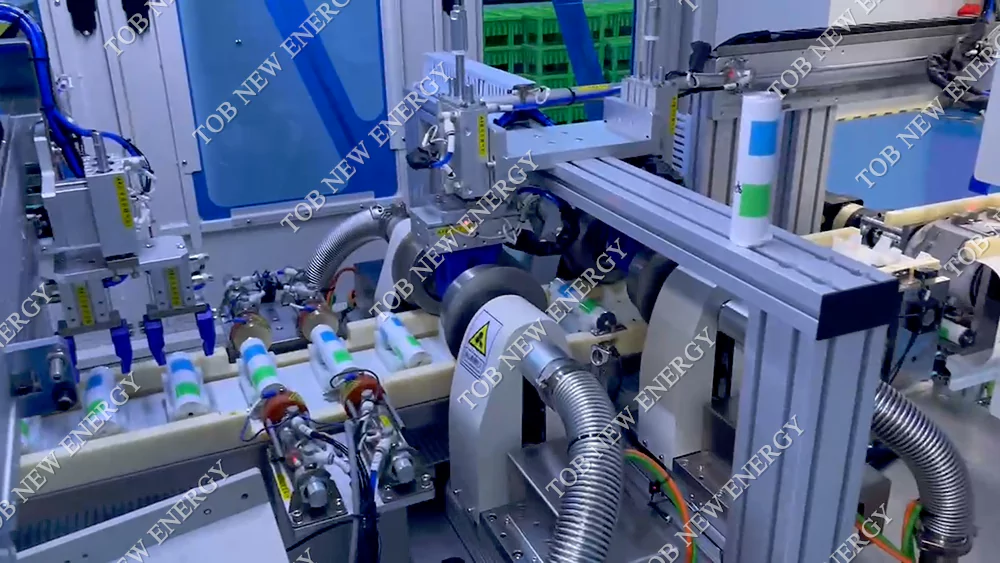

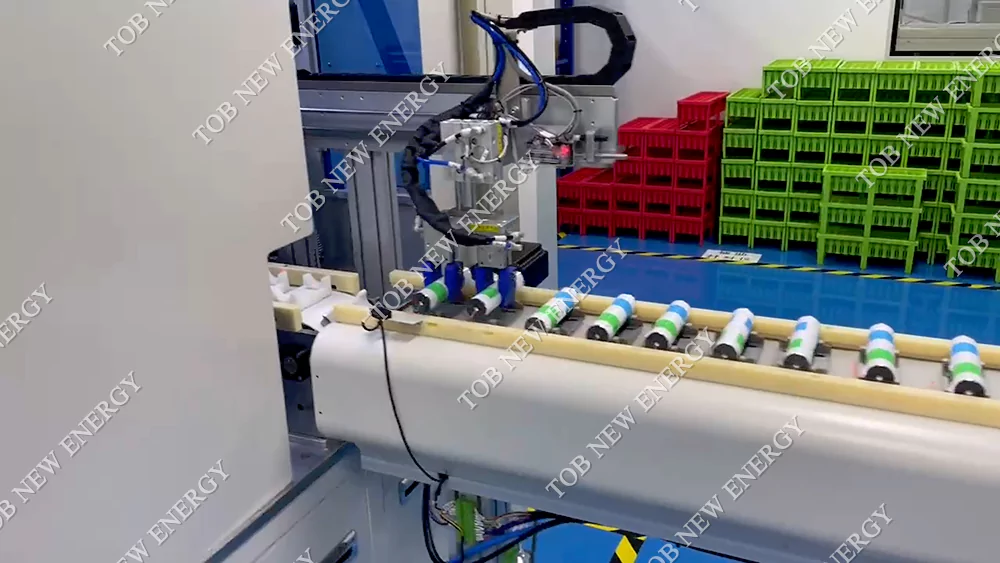

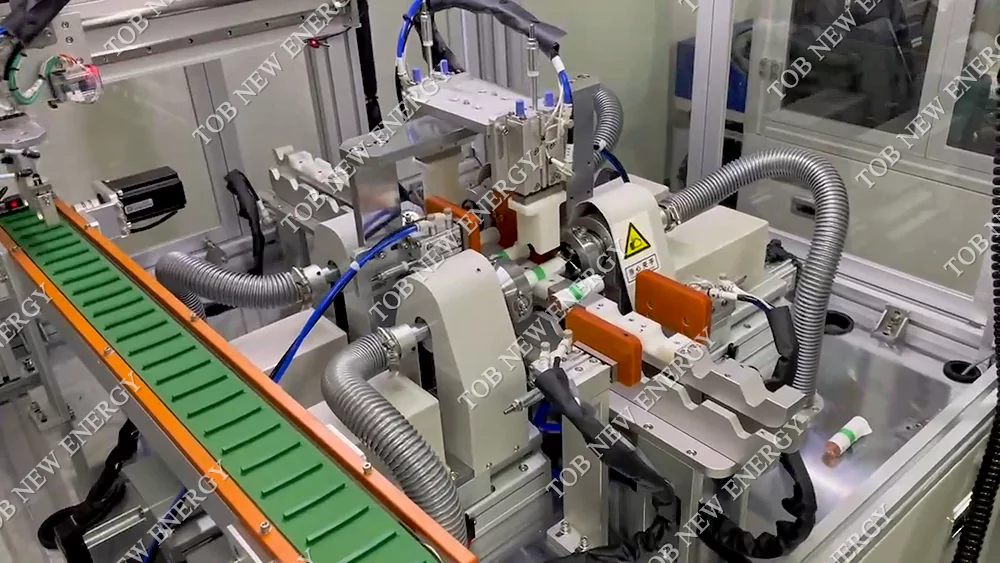

Exibição do produto
